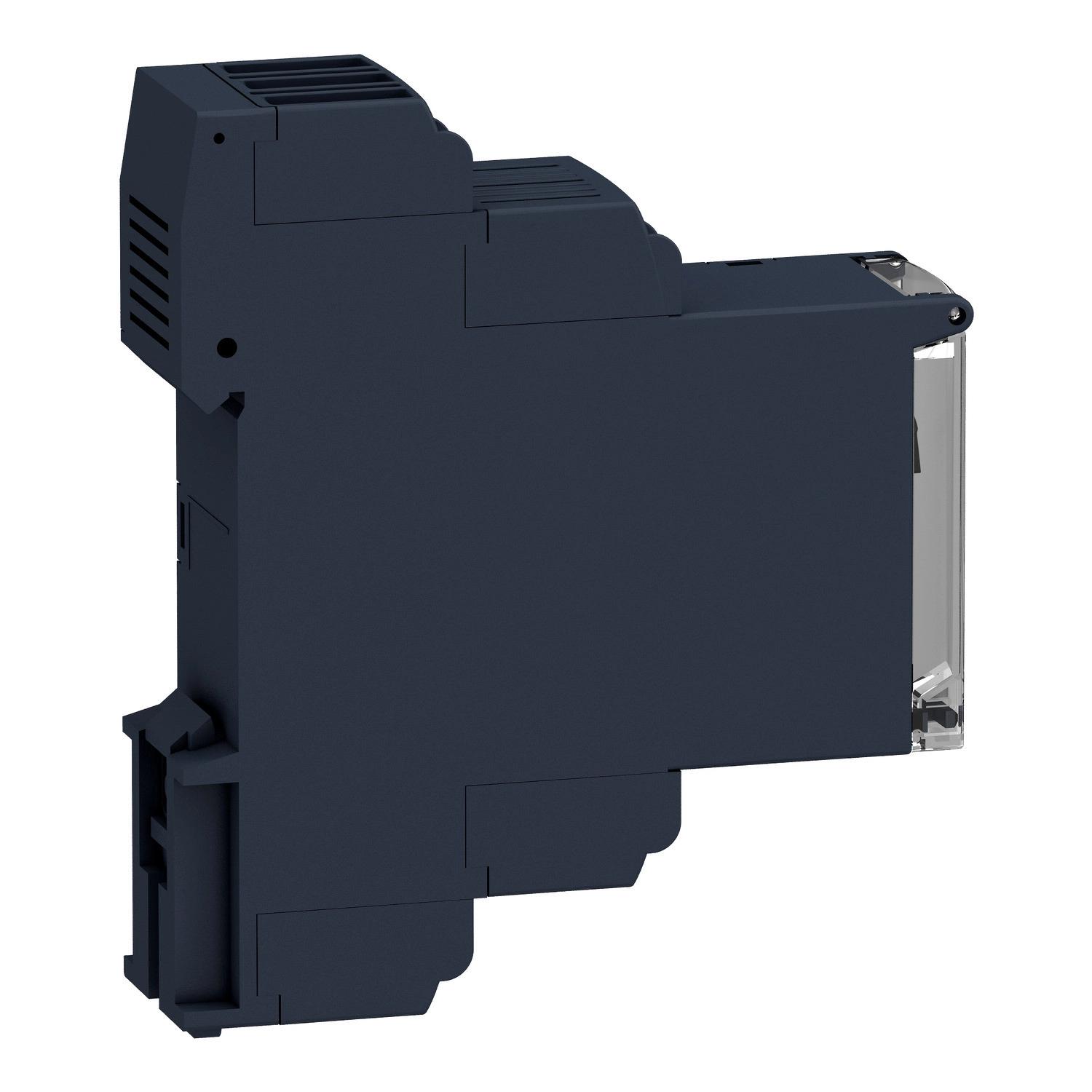

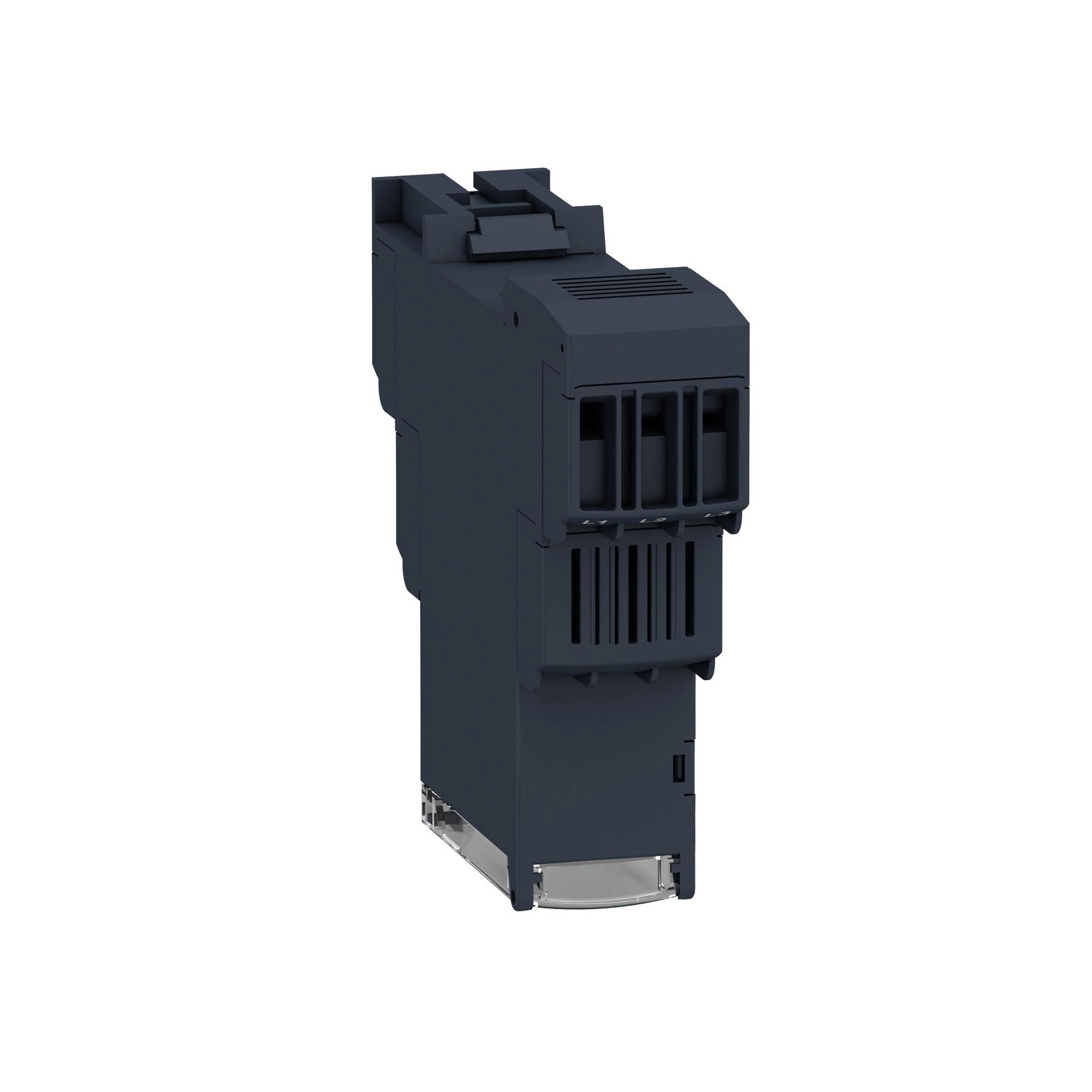

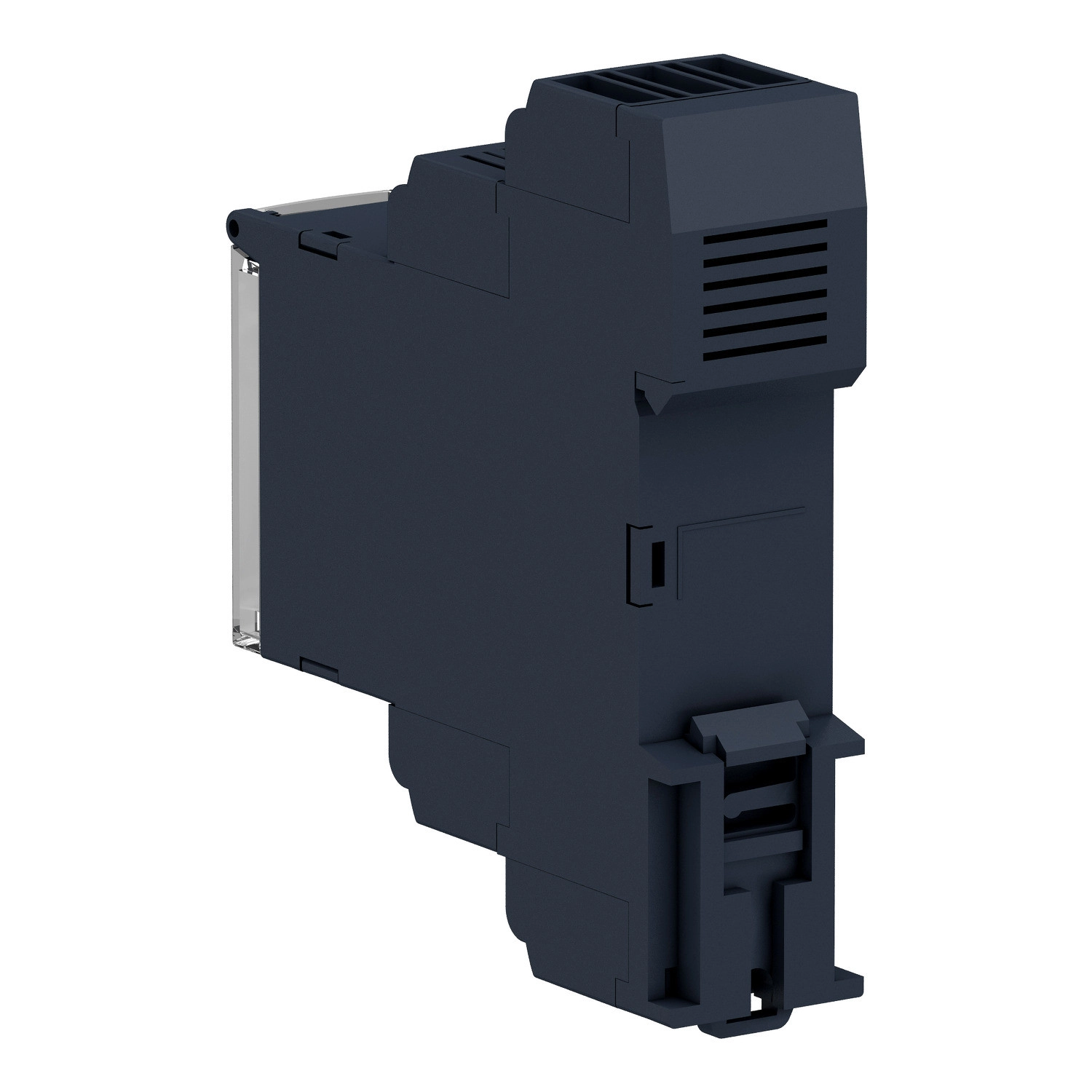

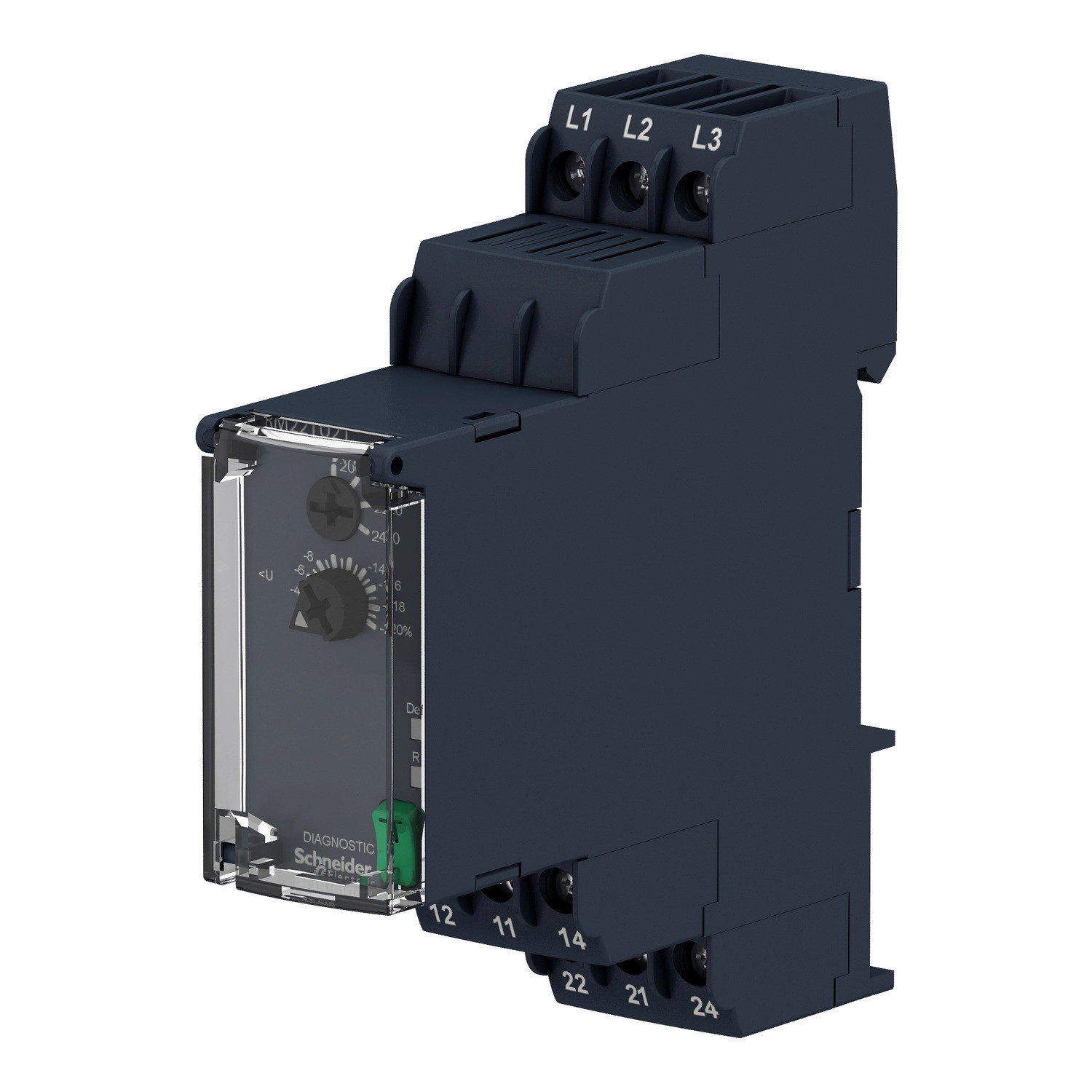

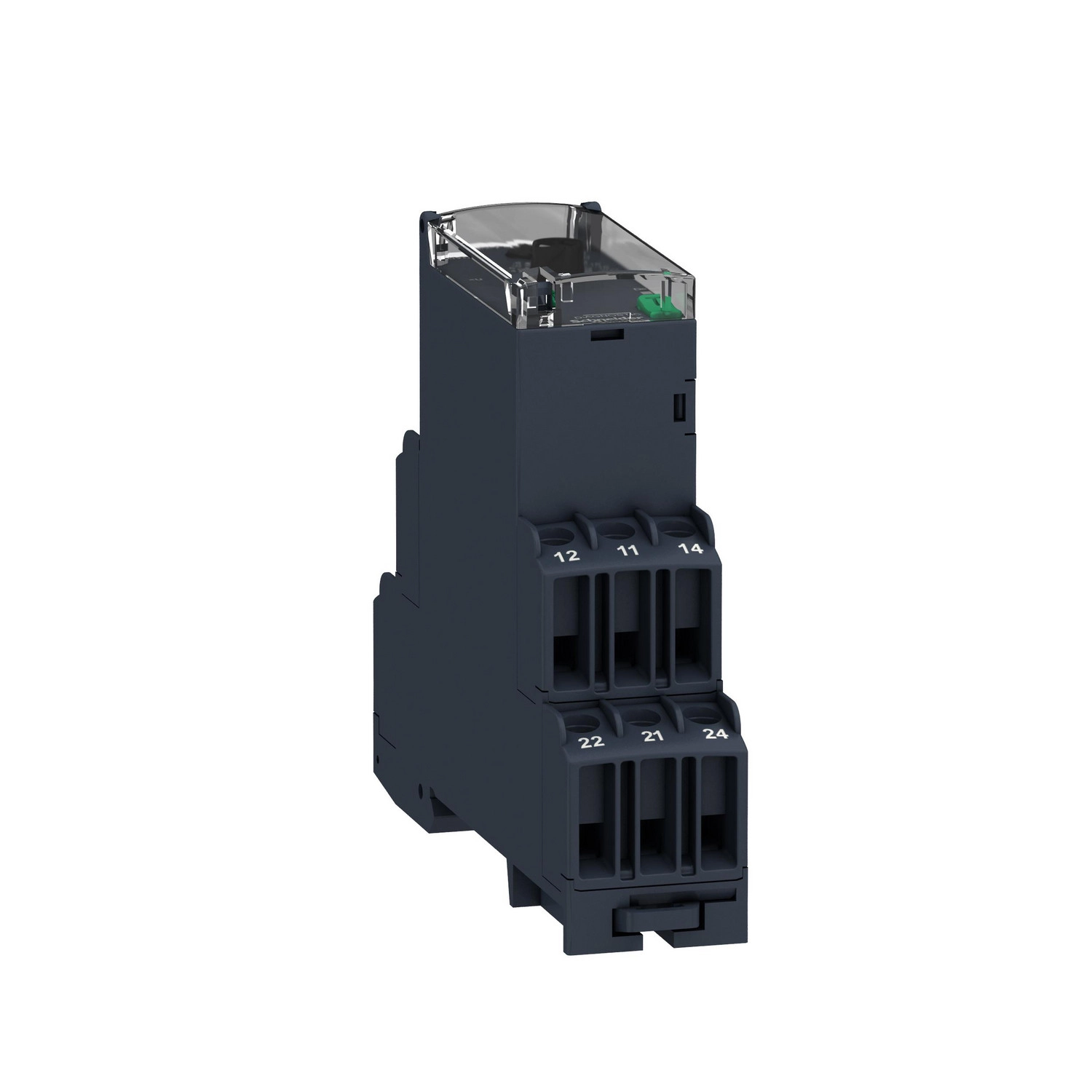

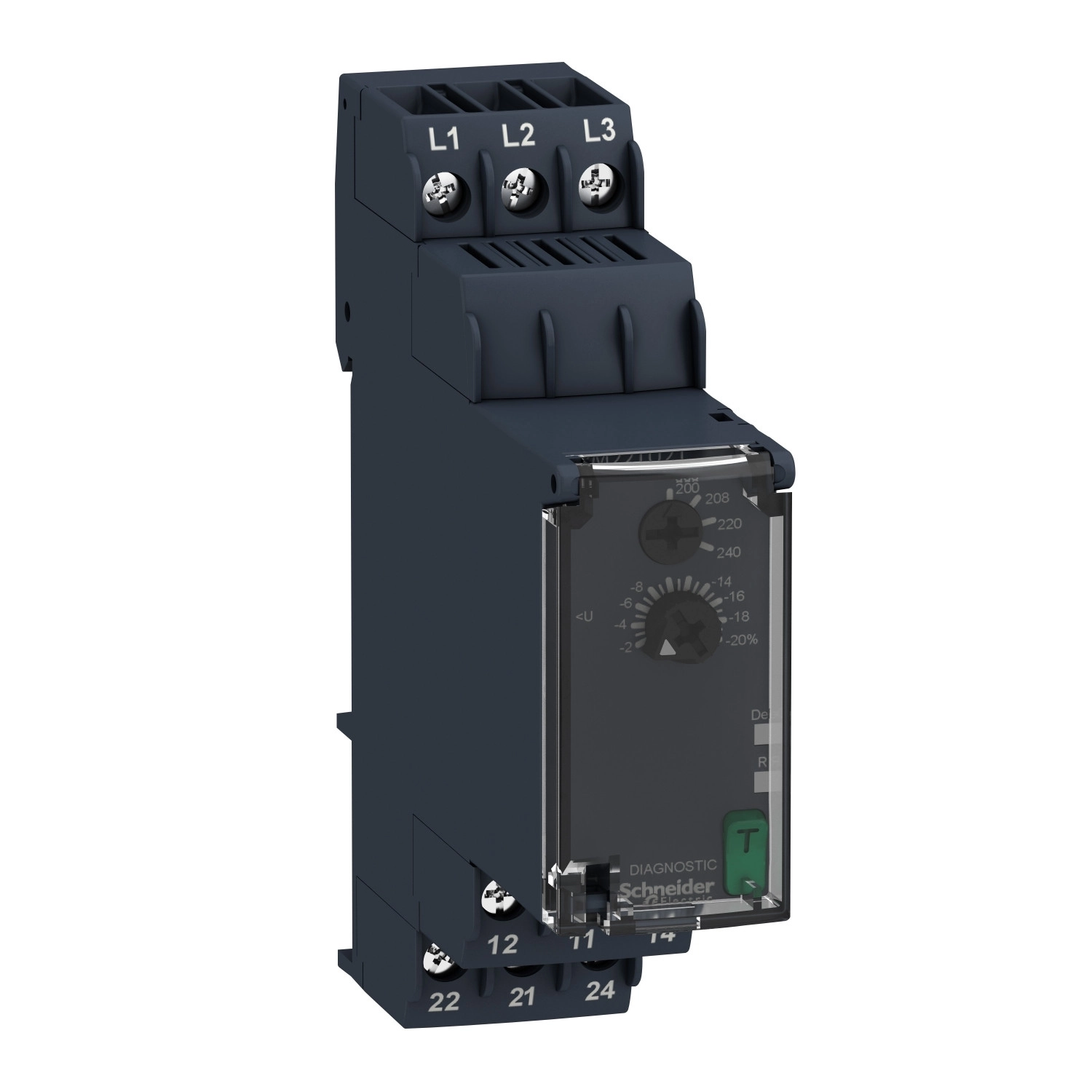

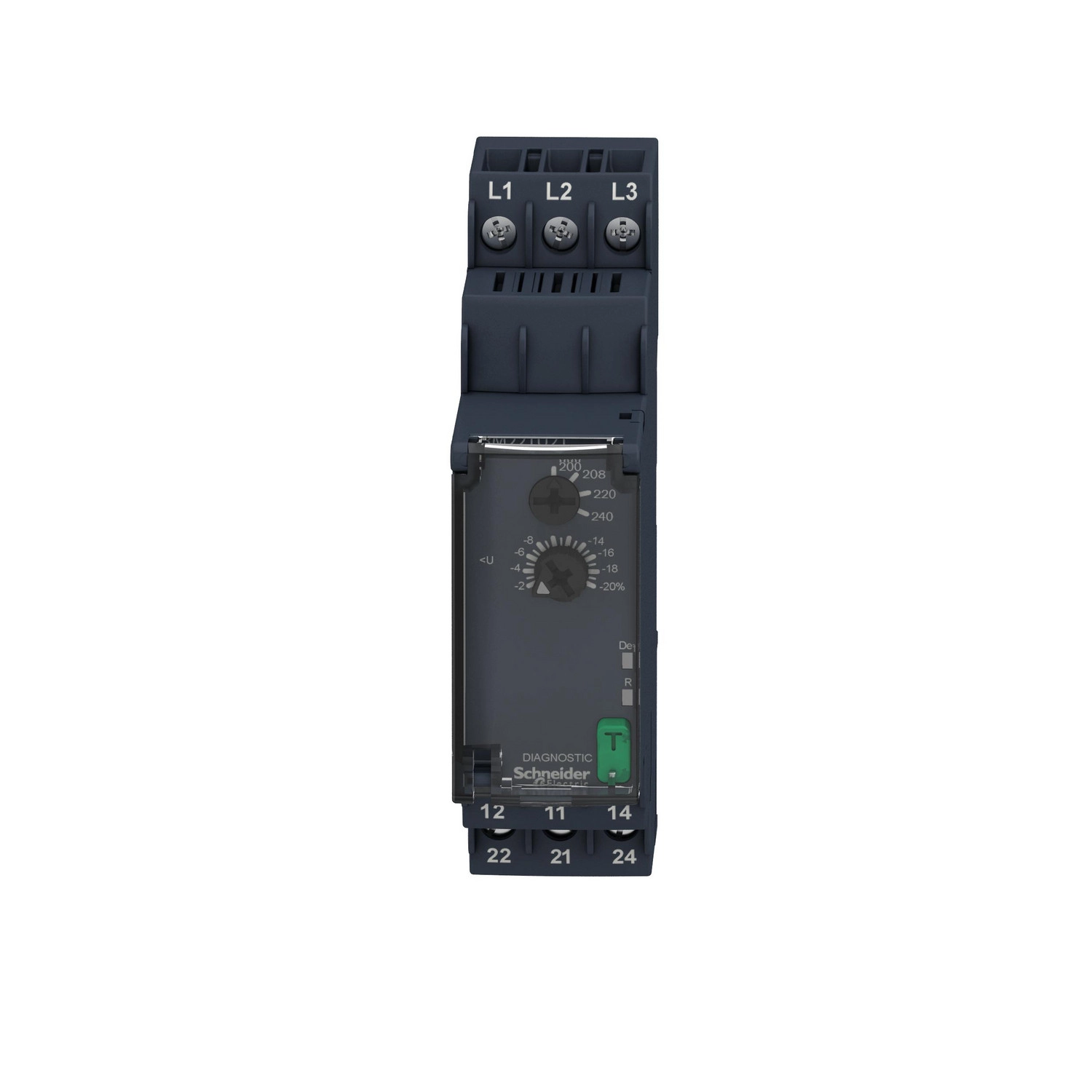

Schneider Electric Harmony Control Relays - RM22TU21 - háromfázisú fázis - és feszültségfigyelő relé, 2CO, 8A, 200…240VAC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az RM22TU21 típusú relé 200-240V AC hálózati feszültségre optimalizált, és önellátó működésű, vagyis nincs szükség külön tápellátásra. A készülék két váltóérintkezővel (2C/O) rendelkezik, amelyek terhelhetősége 8A, így közvetlenül lehet velük vezérelni mágneskapcsolókat, jelzőberendezéseket vagy egyéb vezérlőkészülékeket. A kapcsolási kapacitás 2000 VA, ami elegendő a legtöbb ipari alkalmazáshoz. A beépített intelligens védelmi funkciók révén az RM22TR relénév alatt futó készülék képes érzékelni a nem megfelelő fázissorrendet, a fáziskimaradást, valamint az előre beállított érték alá csökkenő hálózati feszültséget, így megvédve a csatlakoztatott berendezéseket a nem megfelelő tápellátás okozta károktól.
A készülék műszaki paraméterei figyelemre méltóak: a mérési tartomány 200-240V fázis-fázis között, a feszültség észlelési küszöb 100V AC alatt van, és a beállítás pontossága a teljes skála ±10%-a. A fixált vagy választható hiszterézis 2%, ami megfelelő védelmet nyújt a kapcsolási ingadozások ellen. A relé válaszideje gyors, mindössze 300 ms, a mérési ciklus pedig 150 ms, valós effektív érték méréssel. Tesztelési funkcióval is rendelkezik, ami egyszerűsíti az üzembe helyezést és a karbantartást. Az RM22TU21 kompakt méretekkel rendelkezik (szélesség: 22,5 mm, magasság: 90 mm, mélység: 79,5 mm), így könnyen beépíthető meglévő kapcsolószekrényekbe is.
A relé kivitele professzionális ipari felhasználásra készült: önkioltó műanyag házban, IP20-as védelemmel a csatlakozókapcsok, IP40-es védelemmel a ház, és IP50-es védelemmel az előlap esetében. Az elektromos csatlakozások csavaros sorkapcsokkal történnek, amelyek 0,5-2,5 mm² keresztmetszetű vezetékek fogadására alkalmasak. Az RM22TU21 eszköz különösen ajánlott olyan alkalmazásokhoz, ahol a motorok és egyéb érzékeny berendezések védelme kritikus fontosságú, mint például szivattyúk, szállítószalagok, hűtőberendezések vagy gyártósorok. A termék többféle nemzetközi szabványnak és tanúsítványnak is megfelel, beleértve az IEC, CE, CSA, UL és EAC követelményeket is, így globálisan alkalmazható.
Schneider Electric Harmony Control Relays - RM22TU21 - háromfázisú fázis - és feszültségfigyelő relé műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Control Relays
Relé típusa: Vezérlőrelé
Termék vagy komponens típusa: 3-fázisú vezérlőrelé
Hálózati fázisok száma: 3 fázis
Relé neve: RM22TR
Relé által figyelt paraméterek: Alulfeszültség felismerés, Fázissorrend, Fáziskimaradás érzékelés
Késleltetés típusa: Nincs
Kapcsolási kapacitás VA-ben: 2000 VA
Mérési tartomány: 200...240 V feszültség AC
Érintkező típusa és összetétele: 2 C/O (váltóérintkező)
Műszaki adatok
Reset idő: 1500 ms maximális feszültségen
Maximális kapcsolási feszültség: 250 V AC
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 8 A AC
Névleges tápfeszültség: AC/DC
Tápfeszültség határértékek: 160...288 V AC
Működési határértékek: -20% +20% Un
Teljesítményfelvétel VA-ben: 10 VA 240 V AC 60 Hz-nél
Feszültség érzékelési küszöb: < 100 V AC
Tápfeszültség frekvencia: 50...60 Hz +/- 10%
Kimeneti érintkezők: 2 C/O
Névleges kimenő áram: 8 A
Kapcsolási küszöbérték beállítási pontossága: +/- 10% a teljes skálához képest
Kapcsolási küszöbérték drift: <= 0,05% fokonként a megengedett környezeti hőmérséklet függvényében
Késleltetés beállításának pontossága: 10 P
Késleltetési drift: <= 0,05% fokonként a megengedett környezeti hőmérséklet függvényében
Hiszterézis: 2% fix vagy választható
Indítási késleltetés bekapcsoláskor: 650 ms
Maximum mérési ciklus: 150 ms mérési ciklus valós effektív értékként
Feszültség küszöb beállítás: 2...20% Un kiválasztva
Feszültségtartomány: 200...240 V fázis-fázis között
Ismételhetőségi pontosság: +/- 0,5% a bemeneti és mérőkörre vonatkozóan
Mérési hiba: < 1% a teljes tartományon feszültségváltozás esetén
Válaszidő: <= 300 ms
Fizikai jellemzők és környezeti tényezők
Túlfeszültség kategória: III az IEC 60664-1 szerint
Szigetelési ellenállás: > 100 MOhm 500 V DC-nél az IEC 60255-27 szerint
Szerelési pozíció: Bármilyen pozíció
Csatlakozások - sorkapcsok: Csavaros sorkapcsok különböző vezeték keresztmetszetekhez
Meghúzási nyomaték: 0,6...1 N.m az IEC 60947-1 szerint
Ház anyaga: Önkioltó műanyag
Állapotjelző LED: LED (sárga) relé BE, LED (zöld) tápfeszültség BE
Szerelési tartó: 35 mm-es DIN sín az IEC 60715 szerint
Elektromos élettartam: 100000 ciklus
Mechanikai élettartam: 10000000 ciklus
Használati kategória: AC-15, DC-13, AC-1, DC-1 az IEC szabványok szerint
Érintkező anyaga: Kadmiummentes
Vezérlés típusa: Tesztgombbal
Szélesség: 22,5 mm
Védettségi fokozat: IP20 (sorkapcsok), IP40 (ház), IP50 (előlap) az IEC 60529 szerint
Szennyezettségi fok: 3 az IEC 60664-1 szerint
Dielektromos teszt feszültség: 2,5 kV, 1 perc AC 50 Hz az IEC 60255-27 szerint
