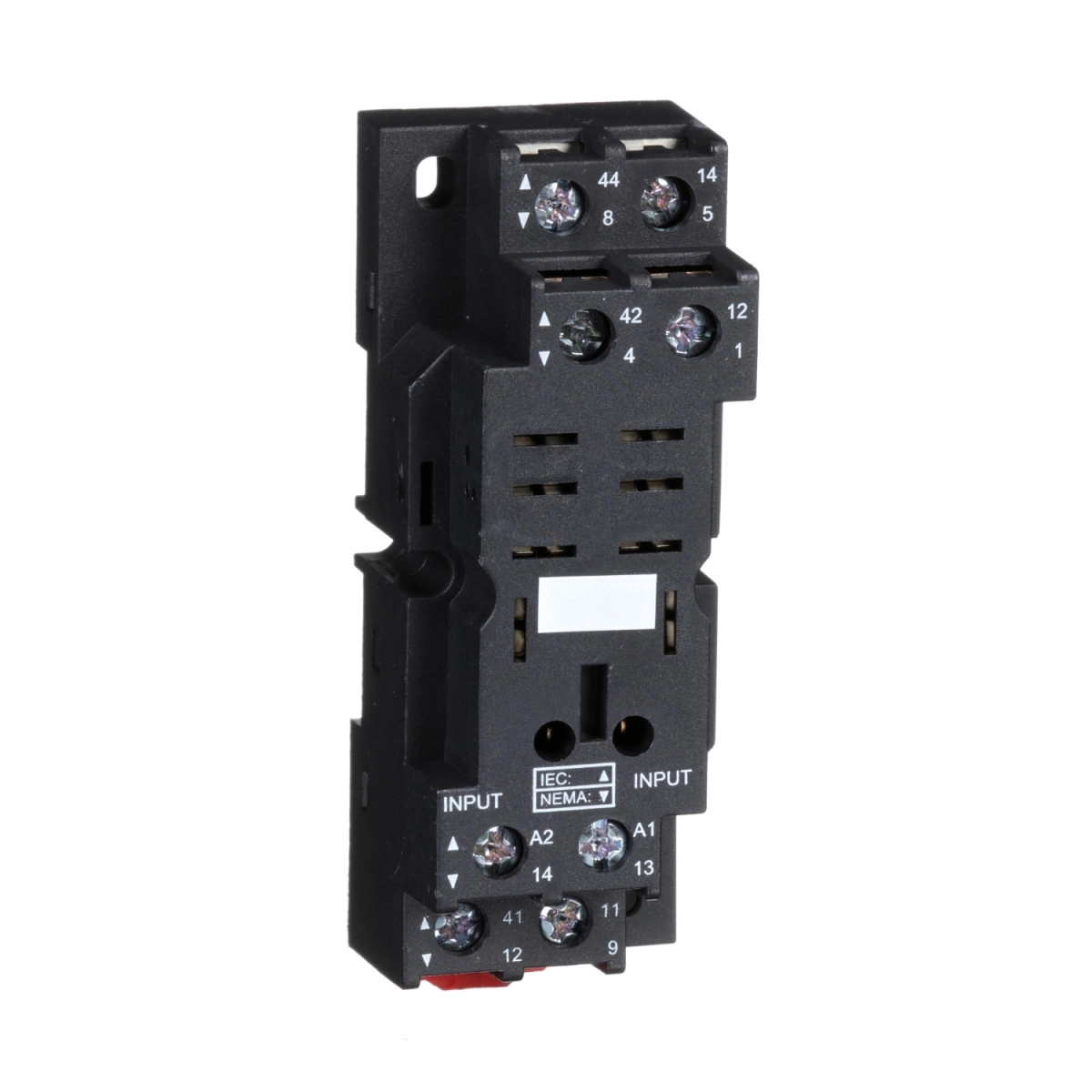

A Schneider Electric Harmony RPZF2 típusú foglalat egy sokoldalú és megbízható megoldás ipari vezérlésekhez és automatizálási rendszerekhez. Ez a foglalat kifejezetten a Harmony RPM2 relékhez lett tervezve, amelyek 2 C/O (váltó) érintkezővel rendelkeznek. Az RPZF2 foglalat tökéletes választás olyan környezetekben, ahol a megbízhatóság és a hosszú élettartam elsődleges fontosságú.
A termék vegyes érintkező-elrendezéssel készül, ami nagyobb rugalmasságot biztosít a különböző alkalmazási területeken. A 16 A-es konvencionális szabad levegőn mért hőáram és a 250 V alatti névleges üzemi feszültség lehetővé teszi a különféle ipari alkalmazásokban történő használatát. A csavaros csatlakozók különböző kábelkeresztmetszeteket támogatnak, beleértve a rugalmas kábeleket 1 x 0,5...1 x 2,5 mm² / AWG 20...AWG 14 méretekben, valamint a tömör kábeleket 1 x 0,5...1 x 1,5 mm² / AWG 20...AWG 16 méretekben. Sőt, a foglalat képes befogadni akár 2 x 0,5...2 x 2,5 mm² / AWG 20...AWG 14 méretű rugalmas kábeleket kábelvéggel, illetve 2 x 0,5...2 x 1,5 mm² / AWG 20...AWG 16 méretű tömör kábeleket kábelvég nélkül is.
Az RPZF2 foglalat lapos érintkezőcsapokkal rendelkezik, a csavarok meghúzási nyomatéka kevesebb mint 1 N.m az M3,5-ös csavarokhoz. A telepítés rendkívül rugalmas, mivel a foglalat rögzíthető csavarozással (panelre) vagy felcsíptethető 35 mm-es szimmetrikus DIN sínre. Ezek a telepítési opciók lehetővé teszik a különböző alkalmazási környezetekhez való alkalmazkodást. A termék szélessége 30 mm, ami kompakt megoldást biztosít az elektromos szekrényekben. Az RPZF2 foglalat védelmi szintje IP20 az IEC 60529 szabványnak megfelelően, dielektromos szilárdsága pedig 2500 V. Megfelel az IEC 61984 szabványnak, és rendelkezik UL, CSA és CE tanúsítványokkal, ami biztosítja a nemzetközi megfelelőséget és a magas minőséget.
Az RPZF2 foglalat működési hőmérséklet-tartománya -40...55 °C, tárolási hőmérséklet-tartománya pedig -40...85 °C, ami alkalmassá teszi a szélsőséges környezeti feltételek melletti használatra is. További műszaki jellemzői közé tartozik a 4 kV névleges lökőfeszültség-állóság, a III-as túlfeszültség kategória és a 3-as szennyezettségi fokozat. A Schneider Electric RPZF2 foglalat ideális választás ipari automatizálási projektekhez, ahol a megbízhatóság és a sokoldalúság kulcsfontosságú. Ez a kompakt, mégis robusztus foglalat tökéletesen illeszkedik a modern vezérlőszekrényekbe, és kompatibilis a Harmony RPM relécsalád 2 váltóérintkezős modelljeivel.
Schneider Electric Harmony Electromechanical Relays - RPZF2 - foglalat, RPM2*** teljesítményreléhez, 2CO, vegyes elrendezésű, csavaros műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Eszköz rövid neve: RPZ
Termék vagy komponens típusa: Foglalat
Termék kompatibilitás: Plug-in relé RPM 2 C/O érintkezővel
Érintkezők típusa és összetétele: 2 C/O
Konvencionális szabad levegőn mért hőáram [Ith]: 16 A
Névleges üzemi feszültség [Ue]: < 250 V
Kiegészítő jellemzők
Érintkező csap alakja: Lapos
Érintkező terminál elrendezés: Vegyes
Meghúzási nyomaték: < 1 N.m M3,5 csavar(ok)hoz
Rögzítési mód: Csavarral (panelre), Clip-on (35 mm szimmetrikus DIN sín)
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Túlfeszültség kategória: III
Szennyezettségi fokozat: 3
Értékesítési mennyiség: 10
Szélesség: 30 mm
Környezeti jellemzők
Csatlakozások - terminálok:
- csavaros kapcsok, rugalmas kábel kábelvéggel 1 x 0,5...1 x 2,5 mm² / AWG 20...AWG 14
- csavaros kapcsok, tömör kábel kábelvég nélkül 1 x 0,5...1 x 1,5 mm² / AWG 20...AWG 16
- csavaros kapcsok, rugalmas kábel kábelvéggel 2 x 0,5...2 x 2,5 mm² / AWG 20...AWG 14
- csavaros kapcsok, tömör kábel kábelvég nélkül 2 x 0,5...2 x 1,5 mm² / AWG 20...AWG 16
IP védettségi fokozat: IP20 az IEC 60529 szerint
Dielektromos szilárdság: 2500 V
Szabványok: IEC 61984
Terméktanúsítványok: UL, CSA
Jelölés: CE
Tárolási környezeti hőmérséklet: -40...85 °C
Működési környezeti hőmérséklet: -40...55 °C
