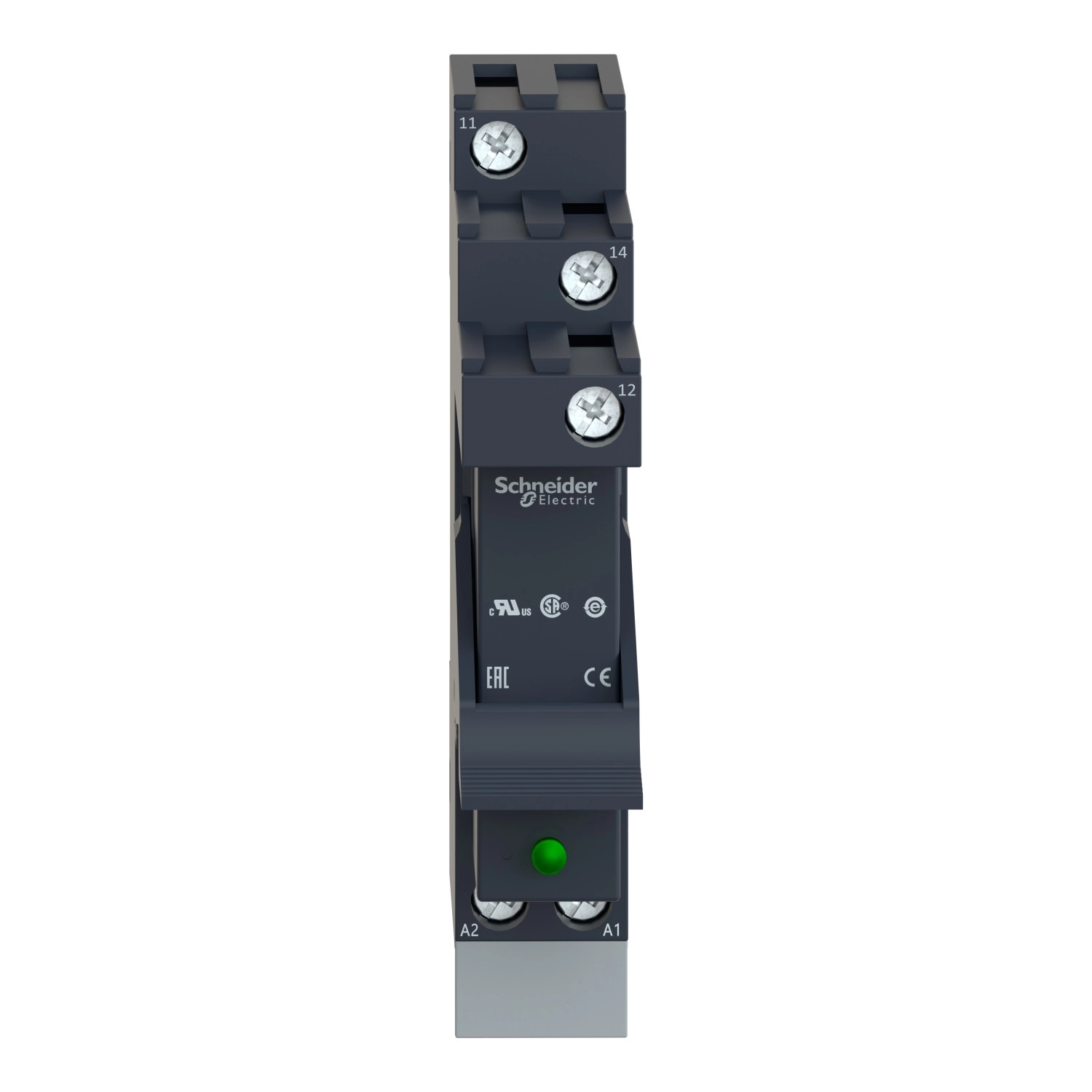

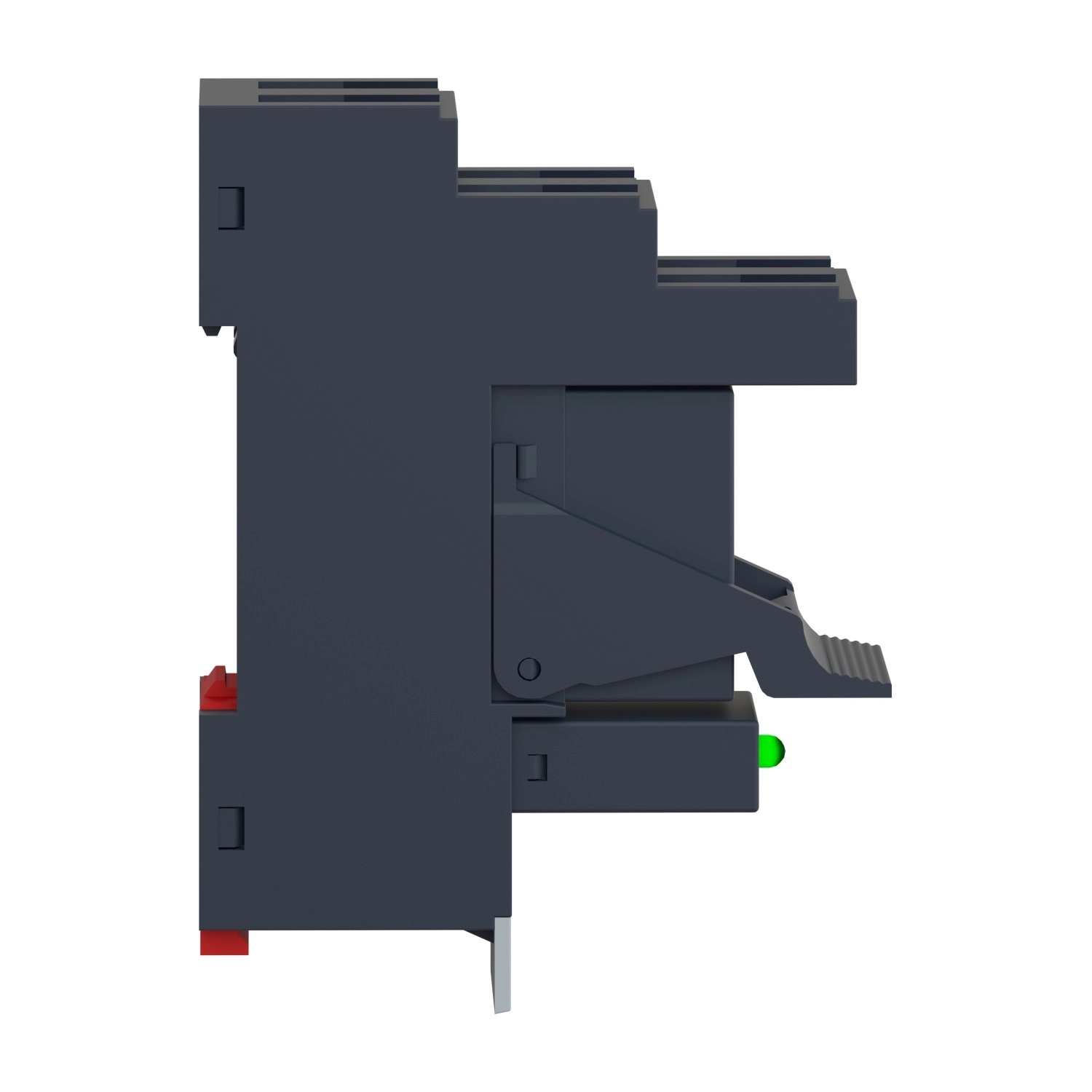

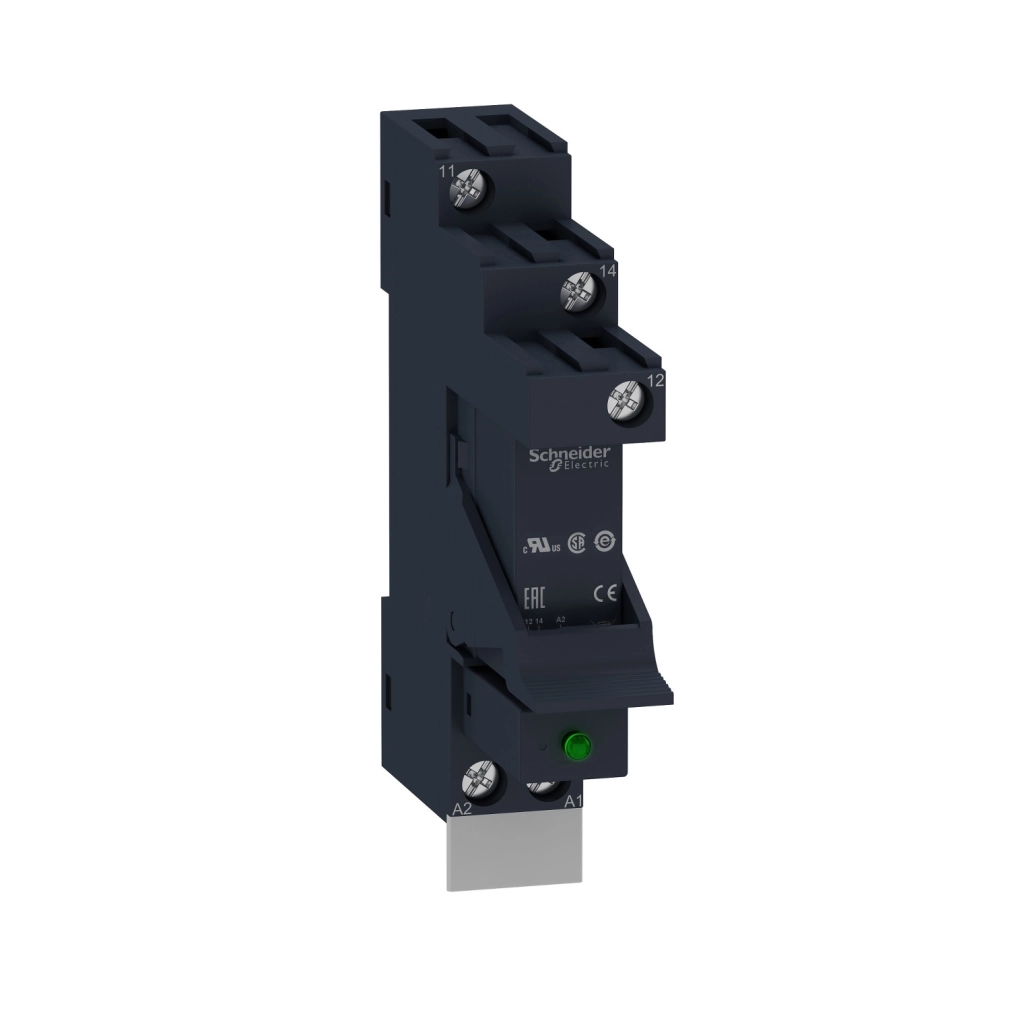

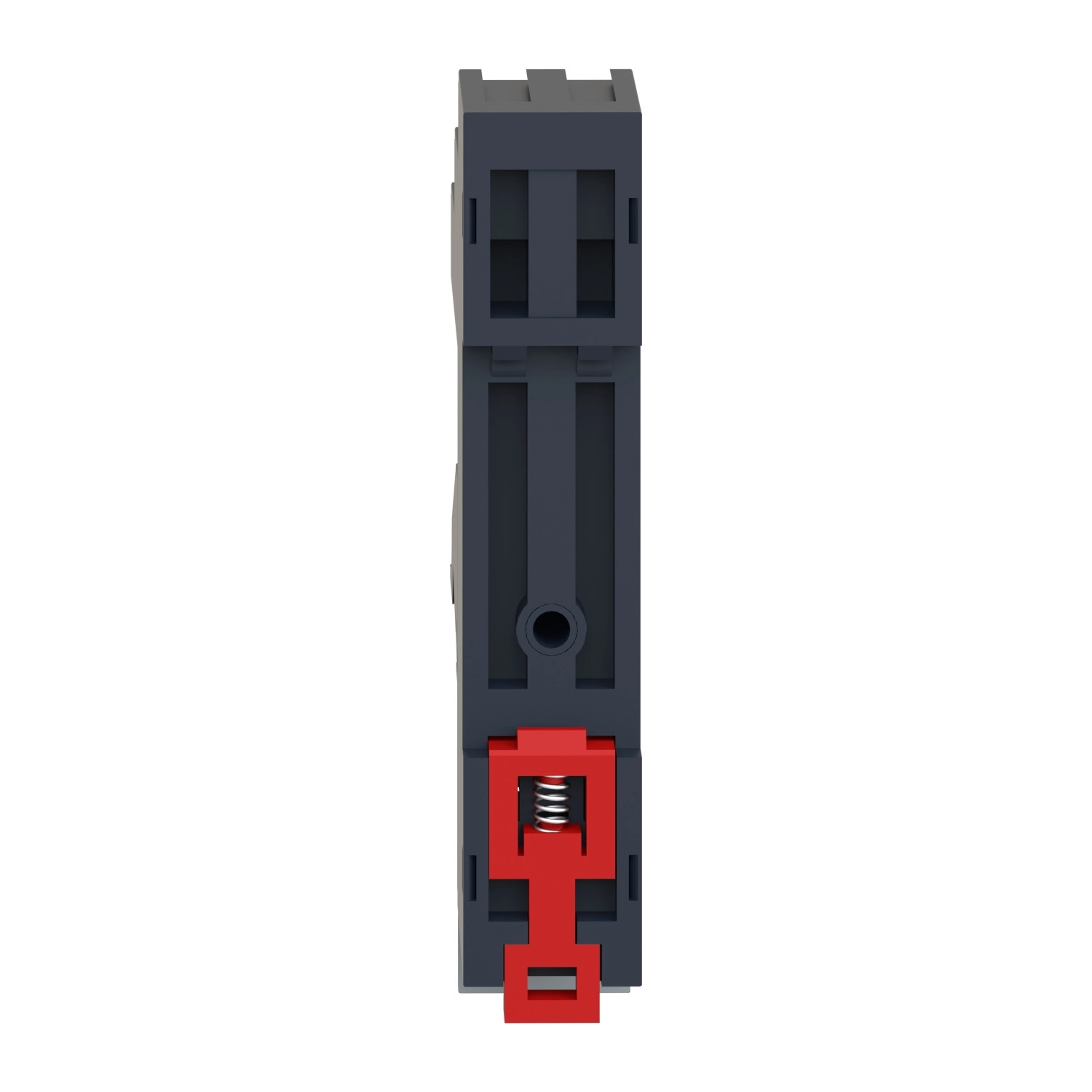

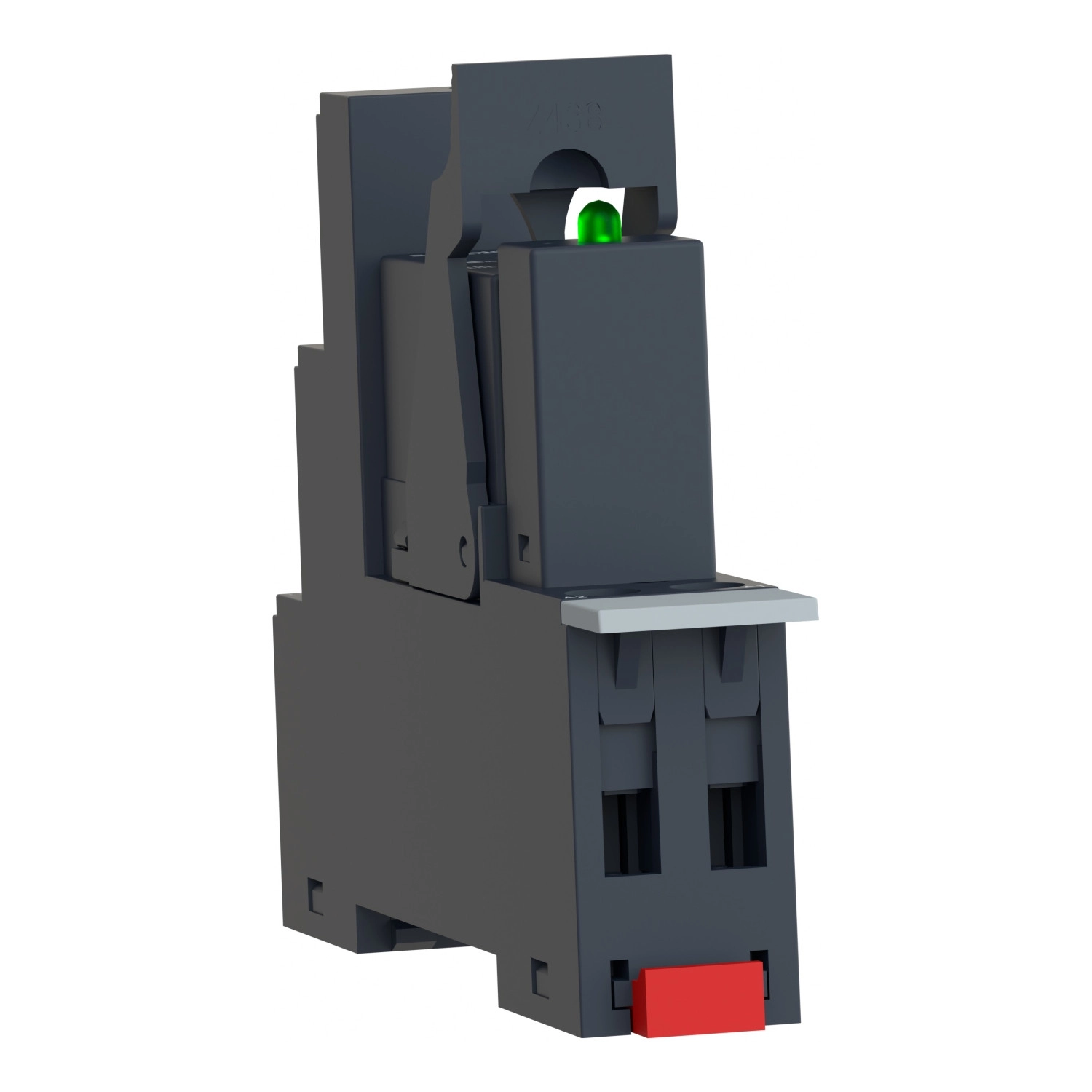

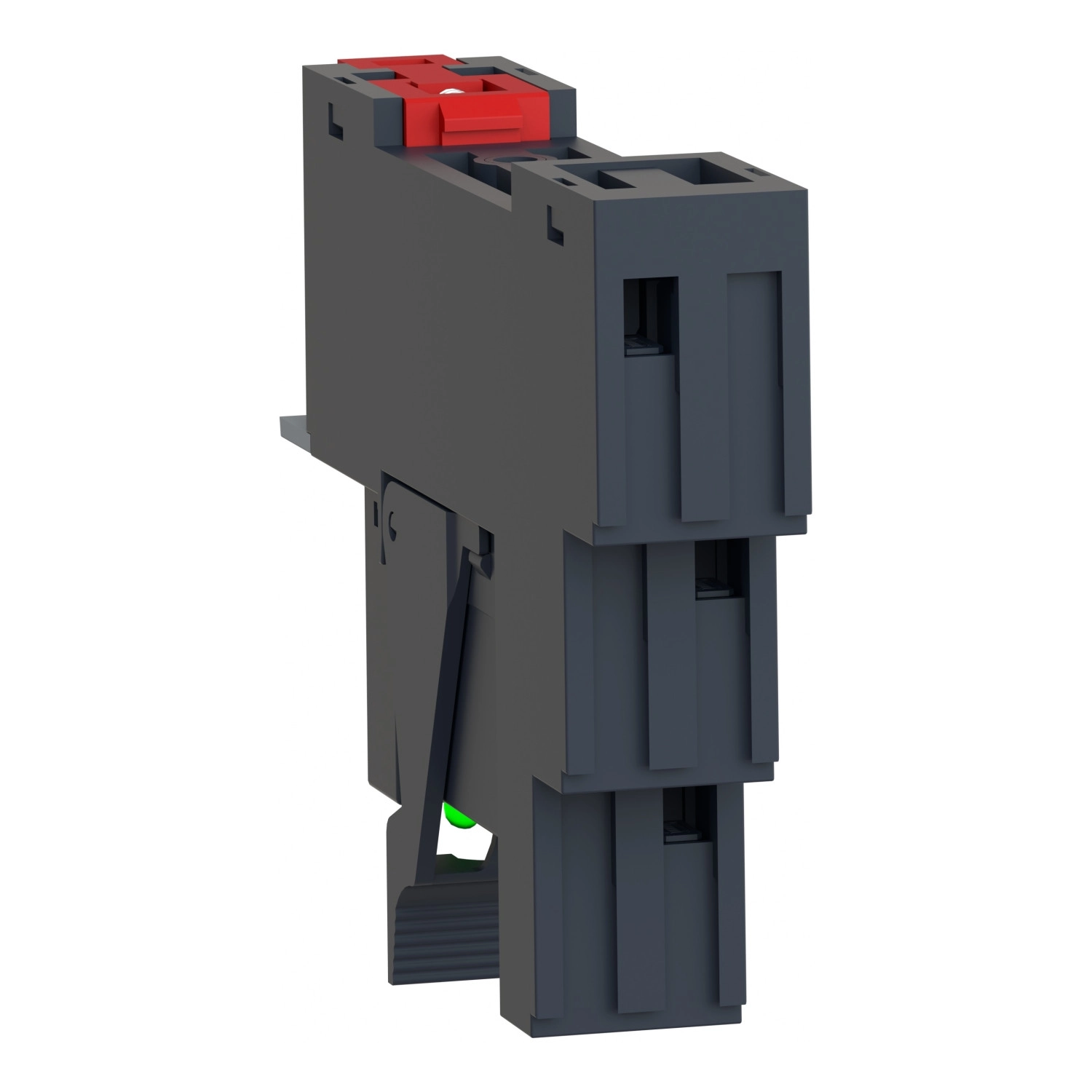

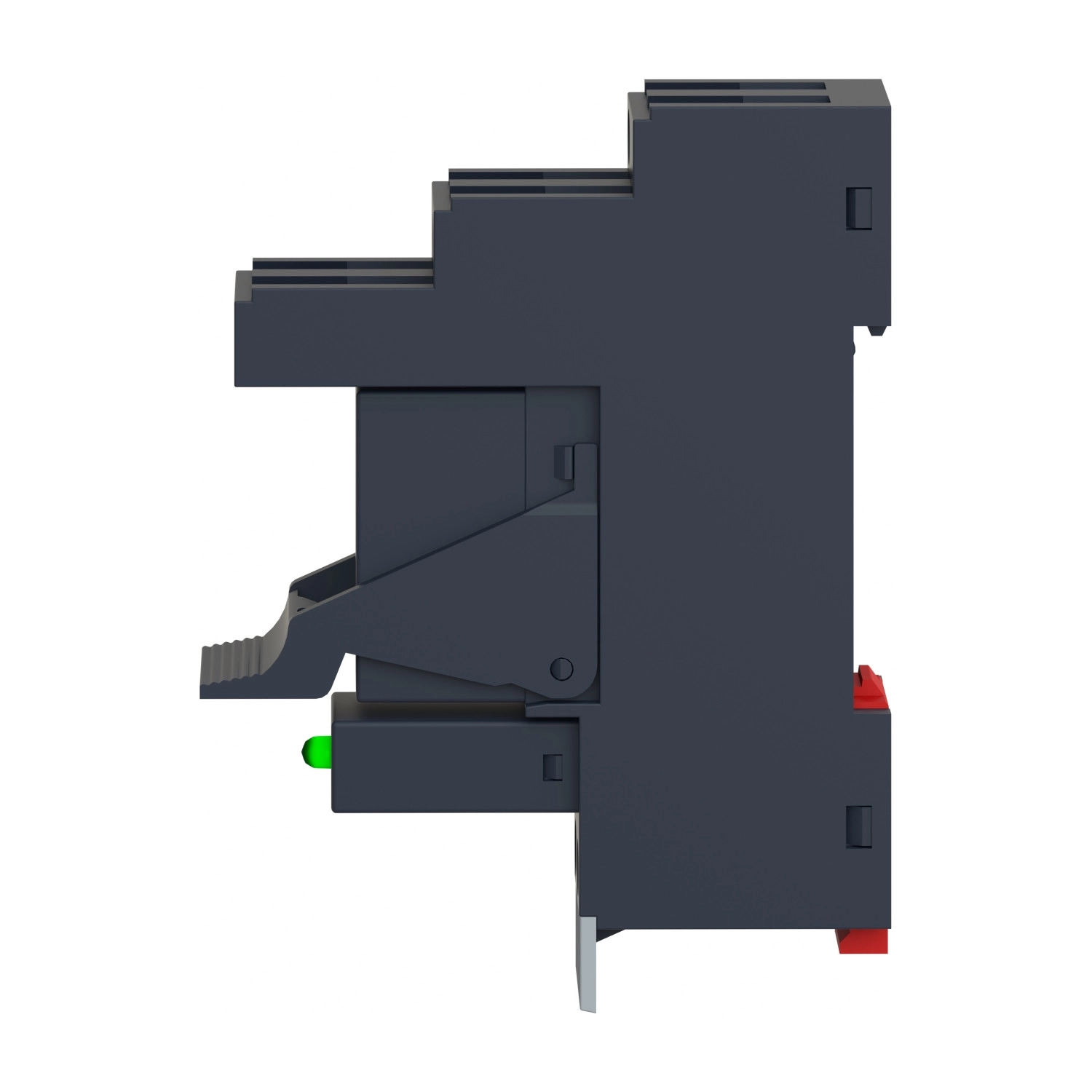

Schneider Electric Harmony Electromechanical Relays - RSB1A120B7PV - RSB interfész relé foglalattal, védődiódával, 1CO, 12A, 24VAC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A RSB1A120B7PV egy 1 C/O (egy váltóérintkező) konfigurációval rendelkező interfész relé, amelyet standard érintkezőműködés jellemez. A relé 24V AC 50/60 Hz vezérlőáramkör feszültséggel működik és állapotjelző LED-del van ellátva, amely egyértelmű vizuális visszajelzést ad az üzemállapotról. Ez a modell nem tartalmaz reteszelhető teszt gombot, ami egyszerűsíti a használatot olyan környezetekben, ahol nincs szükség kézi tesztelési funkcióra. A kapcsoló maximális áramterhelhetősége 12A a -40...40 °C közötti hőmérséklet-tartományban, ami széles működési tartományt biztosít különböző ipari környezetekben.
A termék műszaki specifikációit tekintve számos kiemelkedő jellemzővel rendelkezik. Az átlagos ellenállása 350 Ohm AC hálózati működés esetén 20 °C-on, ±15% tűréssel. A névleges üzemi feszültségtartomány 19,2...26,4V AC 50/60 Hz, ami biztosítja a stabil működést még kisebb hálózati feszültségingadozás esetén is. A relé impulzus ellenállása 3,6 kV az IEC 61000-4-5 szabvány szerint, névleges üzemi árama pedig 12A (AC-1/DC-1) NO és 6A (AC-1/DC-1) NC konfigurációban az IEC szabvány szerint. Szigetelési feszültsége 400V az IEC 60947 szabvány szerint, míg a maximális kapcsolási feszültség 300V DC az IEC szabványnak megfelelően. Az elengedési feszültség küszöbértéke >= 0,15 Uc AC. A terhelési áram 12A 250V AC és 28V DC esetén, a minimális kapcsolási áram pedig 10 mA. A maximális kapcsolási teljesítmény 3000 VA AC vagy 336 W DC, a minimális kapcsolási teljesítmény pedig 120 mW 10 mA és 12V esetén. A működési idő 20 ms bekapcsoláskor és 20 ms visszaállításkor, ami gyors válaszidőt biztosít kritikus alkalmazásoknál.
A RSB1A120B7PV relé mechanikai tartóssága kiemelkedő, 10 millió kapcsolási ciklust biztosít, míg elektromos tartóssága 100.000 ciklus 12A 250V AC-1 NO és 100.000 ciklus 6A 250V DC-1 NC konfiguráció esetén. Ezek az értékek alátámasztják a termék hosszú távú megbízhatóságát ipari környezetben. Működési sebessége terhelés alatt maximum 600 ciklus/óra, terhelés nélkül pedig akár 18.000 ciklus/óra is lehet. Az átlagos tekercsfogyasztás 0,75 VA AC. A kapcsoló beszerelhető bármilyen pozícióban, ami rugalmas telepítési lehetőségeket biztosít. Az érintkezők anyaga ezüstötvözet (AgNi), ami kiváló vezetőképességet és tartósságot garantál. A termék IP védettségi szintje IP20 az IEC 60529 szabvány szerint, tehát védett az ujjak vagy hasonló méretű tárgyak behatolása ellen, de nem vízálló. Üzemi környezeti hőmérséklet-tartománya rendkívül széles, -40...70 °C AC működés esetén, míg tárolási hőmérséklet-tartománya -40...85 °C. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, UL, CSA és EAC minősítéseket is.
Schneider Electric Harmony Electromechanical Relays - RSB1A120B7PV - RSB interfész relé foglalattal, védődiódával, 1CO, 12A, 24VAC műszaki adatok
Főbb jellemzők
Terméktartomány: Harmony Electromechanical Relays
Sorozatnév: RSB sorozat
Termék vagy komponens típus: Előszerelt dugaszolható relé foglalattal
Relé típus: Interfész relé
Érintkezők típusa és összetétele: 1 C/O (váltóérintkező)
Érintkező működés: Standard
Állapotjelző LED: Van
Vezérlőáramkör feszültség: 24 V AC 50/60 Hz
Vezérlés típusa: Reteszelhető teszt gomb nélkül
Hagyományos zárt termikus áram: 12 A -40…40 °C tartományban
Kiegészítő adatok
Átlagos ellenállás: 350 Ohm hálózat: AC 20 °C-on +/- 15 %
Névleges üzemi feszültség: 19,2...26,4 V AC 50/60 Hz
Névleges impulzus ellenállás: 3,6 kV az IEC 61000-4-5 szerint
Névleges üzemi áram: 12 A (AC-1/DC-1) NO az IEC szerint, 6 A (AC-1/DC-1) NC az IEC szerint
Névleges szigetelési feszültség: 400 V az IEC 60947 szerint
Maximális kapcsolási feszültség: 300 V DC az IEC szerint
Elengedési feszültség küszöbérték: >= 0,15 Uc AC
Terhelési áram: 12 A 250 V AC-nél, 12 A 28 V DC-nél
Minimális kapcsolási áram: 10 mA
Maximális kapcsolási kapacitás: 3000 VA AC, 336 W DC
Minimális kapcsolási feszültség: 12 V
Minimális kapcsolási kapacitás: 120 mW 10 mA-nél, 12 V-nál
Működési idő: 20 ms működés, 20 ms visszaállás
Mechanikai tartósság: 10000000 ciklus
Elektromos tartósság: 100000 ciklus, 12 A 250 V-nál, AC-1 NO; 100000 ciklus, 6 A 250 V-nál, DC-1 NC
Biztonsági megbízhatósági adatok: B10d = 100000
Működési adatok
Működési sebesség: <= 600 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Átlagos tekercsfogyasztás: 0,75 VA AC
Érintkező csatlakozás elrendezése: Elkülönített
Csatlakozások - kapcsok: Csatlakozó, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas kábelvéggel; Csatlakozó, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas kábelvéggel; Csatlakozó, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül; Csatlakozó, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvég nélkül
Nyomaték érték: 0,8 N.m
Védelmi kategória: RT I
Működési pozíció: Bármely pozíció
Tesztszintek: A szint csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkezők anyaga: Ezüstötvözet (AgNi)
Tüske formája: Lapos (PCB típus)
Nettó súly: 0,050 kg
Kompatibilitási kód: RSB
Környezet
Dielektromos szilárdság: 1000 V AC érintkezők között, 5000 V AC tekercs és érintkező között
Vibráció ellenállás: +/- 1 mm (f= 10…55 Hz) az IEC 60068-2-6 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti hőmérséklet működés során: -40…70 °C (AC)
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508, IEC 61984
Termék tanúsítványok: CE, UL, CSA, EAC
Környezeti hőmérséklet tárolás során: -40…85 °C
Ütésállóság: 10 gn (időtartam = 11 ms) nem működés közben az IEC 60068-2-27 szerint, 5 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint
