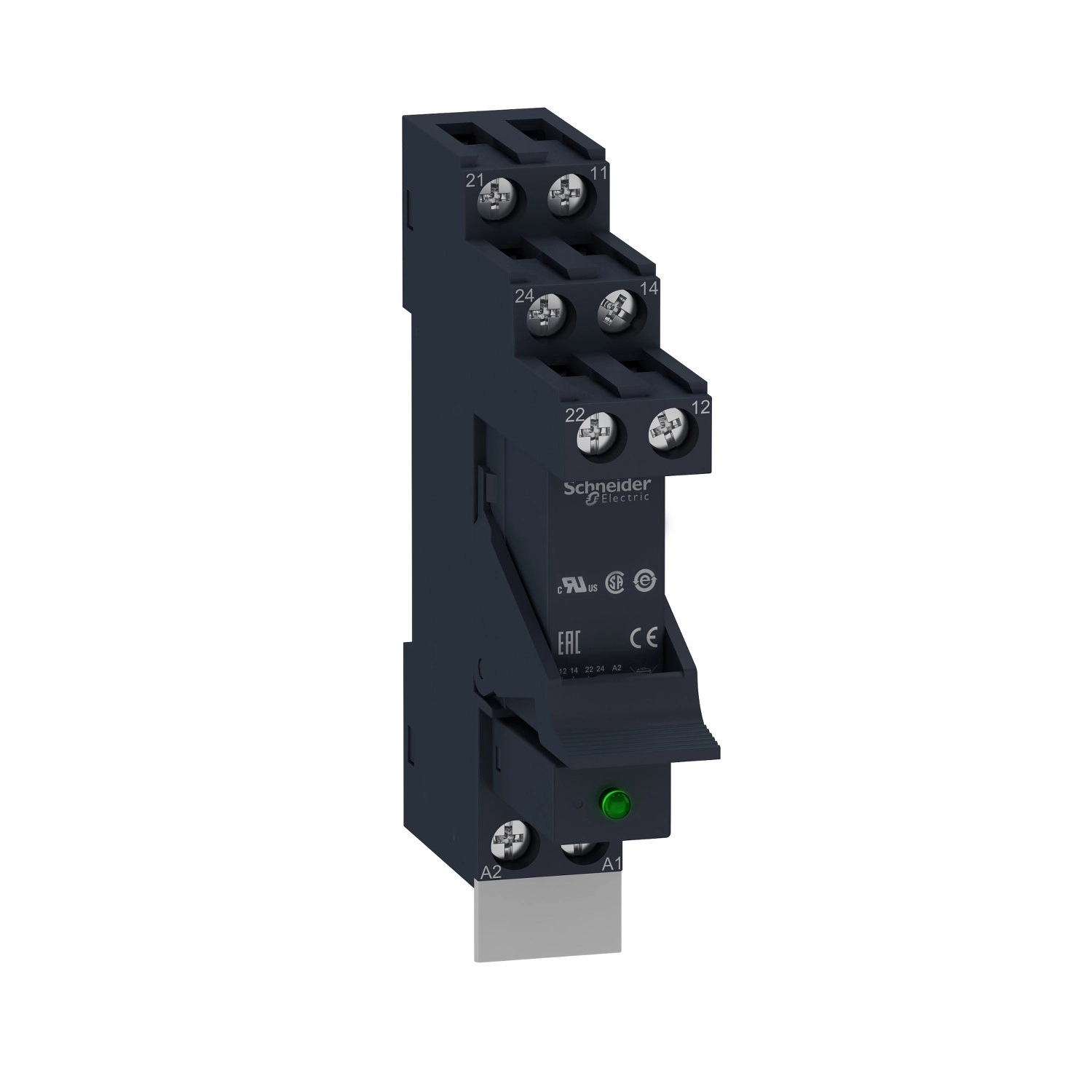

A Schneider Electric Harmony Electromechanical Relays sorozatának RSB2A080BDPV modellje egy professzionális minőségű, előszerelt interfész relé foglalattal, amely az ipari vezérlési alkalmazásokban kulcsfontosságú szerepet tölt be. Ez a kompakt kivitelű elektromechanikus relé optimális megoldást kínál különböző automatizálási és ipari környezetekben, ahol megbízható kapcsolási funkcióra van szükség.
Az RSB2A080BDPV relé 24V DC vezérlőfeszültséggel működik, üzemi feszültségtartománya 19,2-26,4V DC. A termék 2 váltóérintkezővel (2C/O) rendelkezik, amely sokoldalú kapcsolási lehetőséget biztosít. Az érintkezők maximális terhelhetősége 8A (NO) és 4A (NC) AC-1/DC-1 alkalmazásoknál, így széles terhelési tartományban használható. A termék LED státuszjelzővel is rendelkezik, ami megkönnyíti az üzemállapot vizuális ellenőrzését. A relé különleges jellemzője, hogy nem tartalmaz lezárható tesztgombot, ami bizonyos alkalmazásokban előnyt jelenthet.
A Schneider Electric RSB2A080BDPV műszaki paraméterei kiemelkedőek: 1440 Ohm átlagos ellenállással rendelkezik 20 °C-on, legalább 0,1 Uc DC kiejtési feszültségküszöbbel. Maximális kapcsolási kapacitása 2000 VA AC vagy 224 W DC, míg minimális kapcsolási kapacitása 120 mW 10 mA és 12 V esetén. A termék működési és visszaállási ideje egyaránt 20 ms, ami gyors válaszidőt biztosít a kritikus alkalmazásokban. Mechanikai tartóssága rendkívül magas, akár 30 millió kapcsolási ciklust is kibír, míg elektromos tartóssága 100.000 ciklus 8A 250V AC-1 NO és 4A 250V AC-1 NC terhelés mellett. A termék B10d biztonsági megbízhatósági adata 100.000, ami fontos lehet biztonsági szempontból kritikus alkalmazásoknál.
A Schneider Electric RSB2A080BDPV kialakítása praktikus és telepítőbarát. A termék bármely pozícióban működtethető, IP20 védelmi fokozattal rendelkezik az IEC 60529 szabvány szerint, és -40...85 °C közötti környezeti hőmérsékleten használható. A készülék csatlakozói különféle vezetékméreteket támogatnak, rugalmas kábelbekötési lehetőséget biztosítva. A csatlakozások 0,8 Nm nyomatékkal szorítandók meg. A relé lapos tüskés (PCB típusú) kialakítással rendelkezik, érintkező anyaga ezüst ötvözet (AgNi). A termék megfelel számos nemzetközi szabványnak, többek között az IEC 61810-1, CSA C22.2 No 14, UL 508 és IEC 61984 előírásoknak, és rendelkezik CE, UL, CSA és EAC tanúsítványokkal. Az RSB2A080BDPV kiváló választás ipari vezérlőrendszerekhez, automatizálási projektekhez, valamint bármely olyan alkalmazáshoz, ahol megbízható, nagy teljesítményű interfész relére van szükség.
Schneider Electric Harmony Electromechanical Relays - RSB2A080BDPV - RSB interfész relé foglalattal, védődiódával, 2CO, 8A, 24VDC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RSB sorozat
Terméktípus: Előszerelt dugaszolható relé foglalattal
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 2 C/O
Érintkezők működése: Szabványos
Állapotjelző LED: Van
Vezérlő áramkör feszültség [Uc]: 230 V DC
Vezérlési típus: Lezárható tesztgomb nélkül
Hagyományos zárt hőáram [Ithe]: 8 A -40...40 °C-on
Kiegészítő adatok
Átlagos ellenállás: 1440 Ohm hálózat: DC 20 °C-on +/- 15%
Névleges üzemi feszültség [Ue]: 19,2...26,4 V DC
Névleges impulzus ellenállási feszültség [Uimp]: 3,6 kV IEC 61000-4-5 szerint
Névleges üzemi áram [Ie]: 4 A (AC-1/DC-1) NC IEC szerint
8 A (AC-1/DC-1) NO IEC szerint
Névleges szigetelési feszültség [Ui]: 400 V IEC 60947 szerint
Maximális kapcsolási feszültség: 300 V DC IEC szerint
Kiejtési feszültség küszöbérték: >= 0,1 Uc DC
Terhelési áram: 8 A 250 V AC-nél
8 A 28 V DC-nél
Minimális kapcsolási áram: 10 mA
Maximális kapcsolási kapacitás: 2000 VA AC
224 W DC
Minimális kapcsolási feszültség: 12 V
Minimális kapcsolási kapacitás: 120 mW 10 mA-nél, 12 V-nál
Működési jellemzők
Működési idő: 20 ms működési
20 ms visszaállási
Mechanikai élettartam: 30000000 ciklus
Elektromos élettartam: 100000 ciklus, 8 A 250 V-nál, AC-1 NO
100000 ciklus, 4 A 250 V-nál, AC-1 NC
Biztonsági megbízhatósági adat: B10d = 100000
Működési gyakoriság: <= 600 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Átlagos tekercsfogyasztás: 0,45 W DC
Csatlakoztatás
Érintkezőpont elrendezés: Külön
Csatlakozás - csatlakozók: Csatlakozó, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) rugalmas kábelvéggel
Csatlakozó, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) rugalmas kábelvéggel
Csatlakozó, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül
Csatlakozó, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvég nélkül
Nyomaték érték: 0,8 N.m
Környezeti jellemzők
Dielektromos szilárdság: 1000 V AC érintkezők között
2500 V AC pólusok között
5000 V AC tekercs és érintkező között
Rezgésállóság: +/- 1 mm (f= 10...55 Hz) IEC 60068-2-6 szerint
IP védettségi fokozat: IP20 IEC 60529 szerint
Környezeti levegő hőmérséklet üzemelés közben: -40...85 °C (DC)
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508, IEC 61984
Terméktanúsítványok: CE, UL, CSA, EAC
Környezeti levegő hőmérséklet tároláshoz: -40...85 °C
Ütésállóság: 10 gn (időtartam = 11 ms) nem működés közben IEC 60068-2-27 szerint
5 gn (időtartam = 11 ms) működés közben IEC 60068-2-27 szerint
Méretek
A termék méretei: 84,2 mm x 15,6 mm x 64,2 mm
