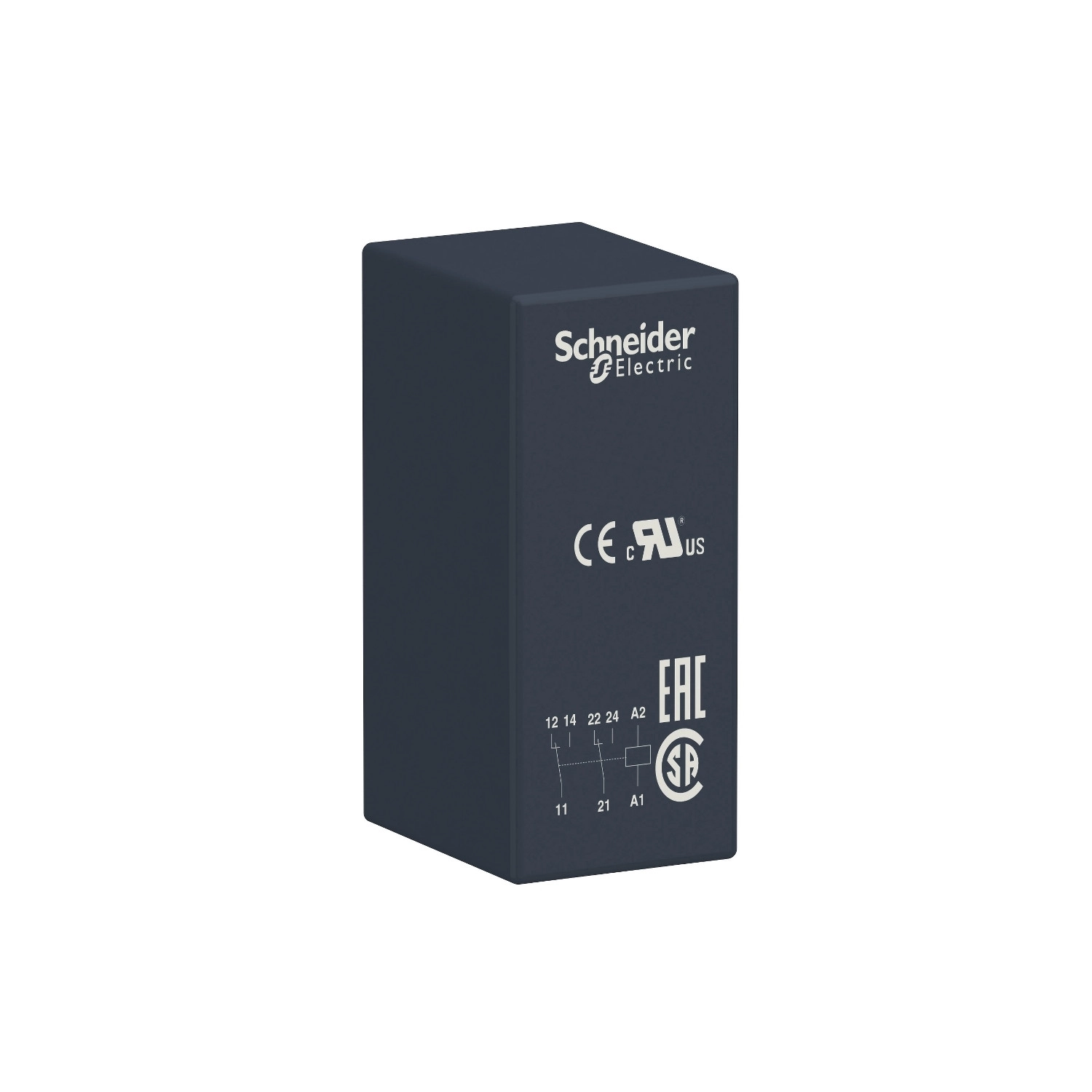

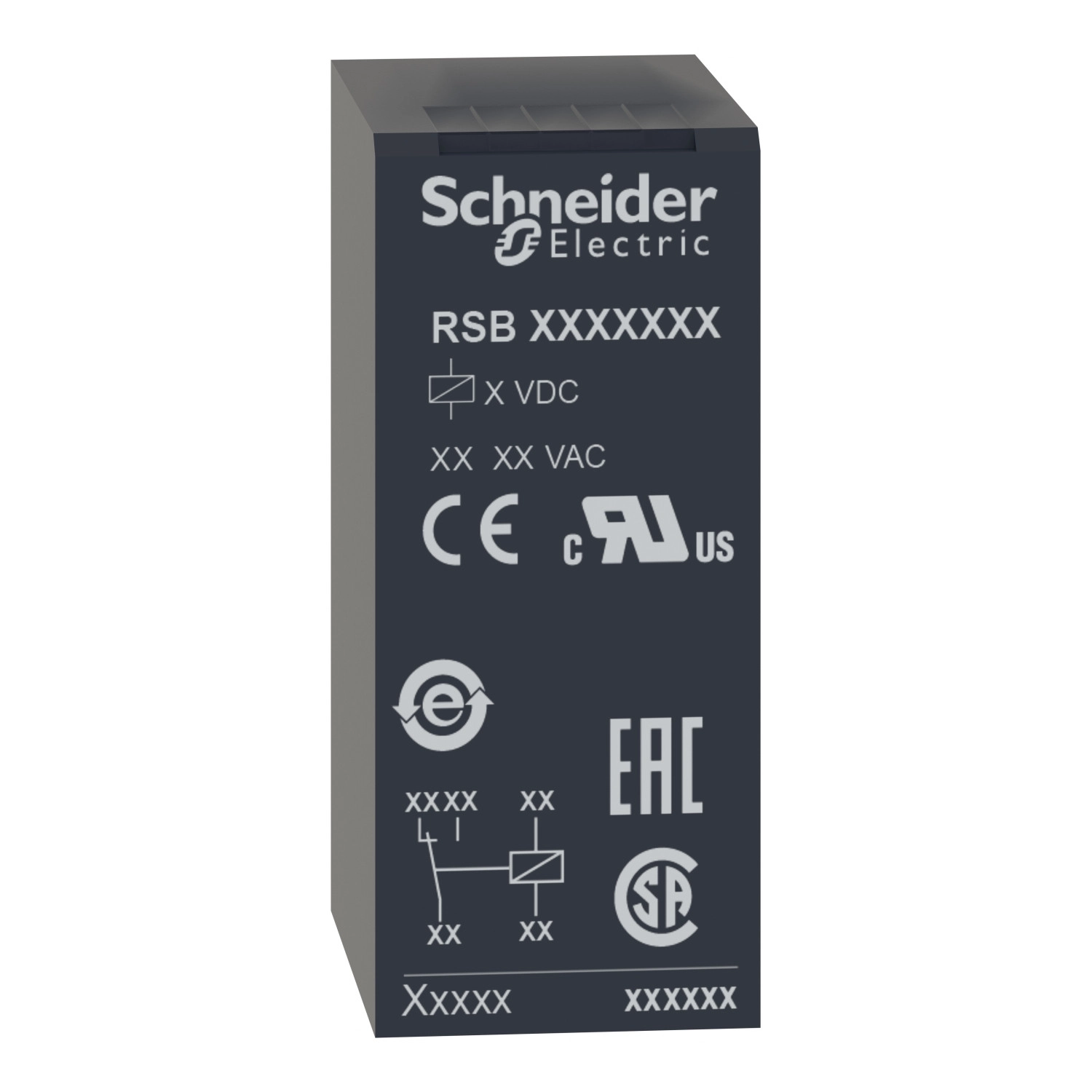

Schneider Electric Harmony Electromechanical Relays - RSB2A080ED - RSB interfész relé,, 2CO, 8A, 48VAC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

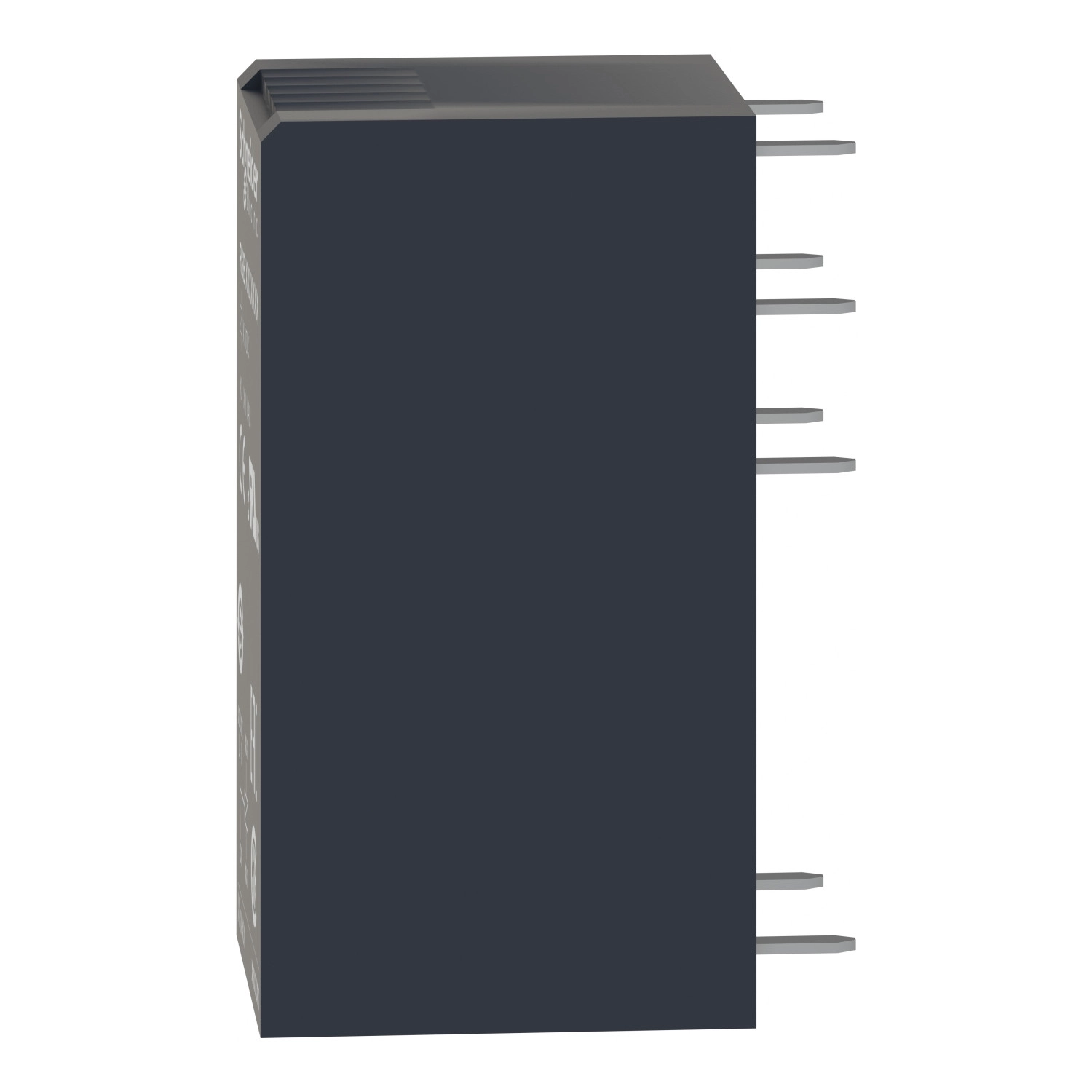

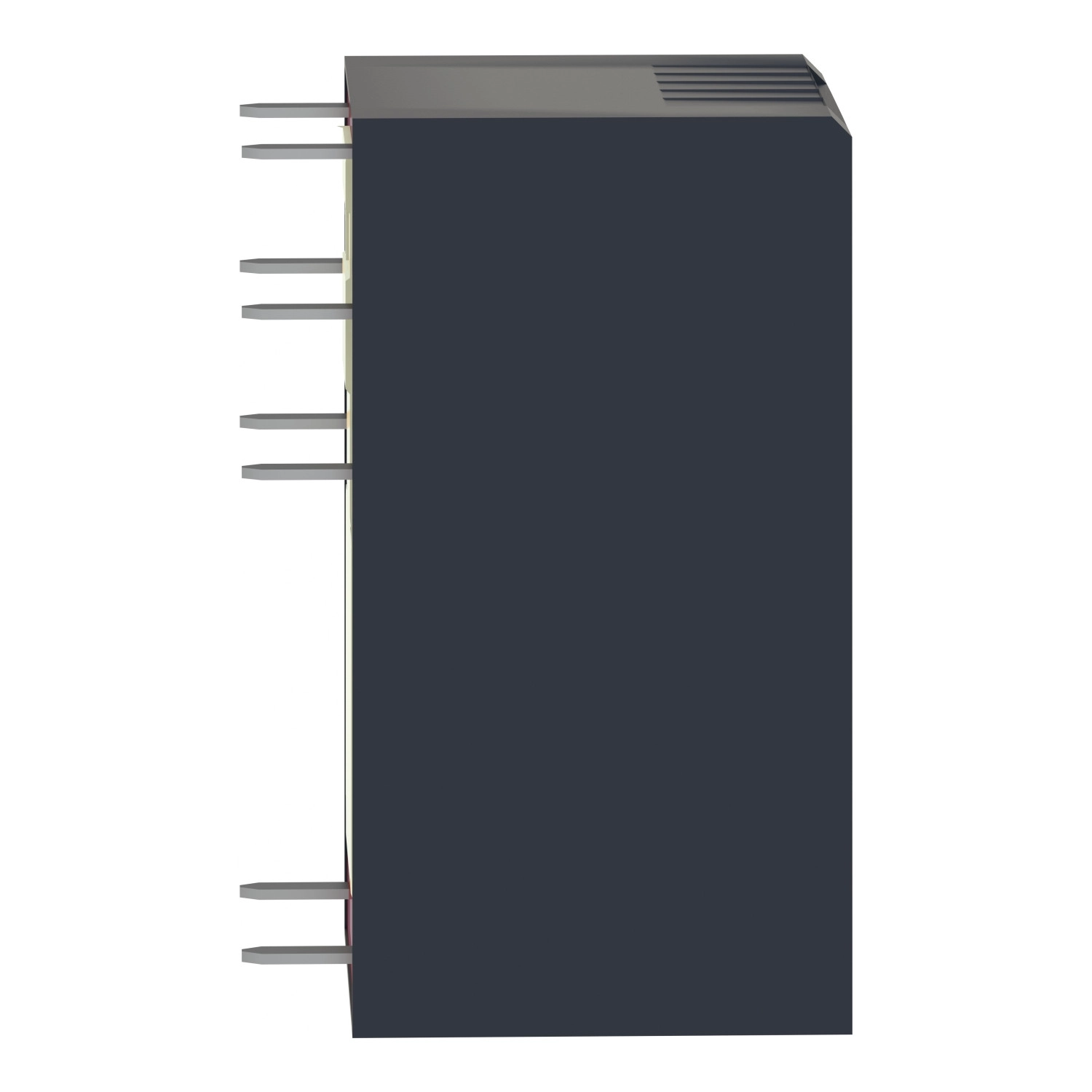

Az RSB2A080ED relé két váltóérintkezővel (2 C/O) rendelkezik, ami sokoldalú felhasználást tesz lehetővé. A maximális kapcsolási áram 8 amper, ami elegendő a legtöbb ipari alkalmazás számára. Az eszköz kompakt méretekkel büszkélkedhet - mindössze 15,7 x 29 x 12,5 mm -, így könnyen beilleszthető szűkös helyekre is. A relé lapos érintkezőcsapokkal (PCB típus) van ellátva, ami megkönnyíti a nyomtatott áramköri lapokra történő szerelését.
A termék kiemelkedő elektromos jellemzőkkel rendelkezik. A névleges szigetelési feszültsége 400V, az impulzus állóképessége 3,6 kV az IEC 61000-4-5 szabvány szerint. A kapcsolási kapacitás maximálisan 2000 VA/224 W, ami széles alkalmazási lehetőségeket biztosít. Az érintkezők anyaga ezüst ötvözet (AgNi), ami hosszú élettartamot és megbízható működést garantál. A relé akár 8A terhelőáramot is képes kapcsolni 250V AC vagy 28V DC feszültségen, így különböző terhelések vezérlésére alkalmas.
A mechanikai élettartam kiemelkedően magas, 30 millió kapcsolási ciklus, míg az elektromos élettartam 100.000 ciklus 8A/250V AC terhelésnél (NO érintkezők esetén) és 100.000 ciklus 4A/250V AC terhelésnél (NC érintkezők esetén). A működési idő mindössze 20 ms, ami gyors reakcióidőt biztosít kritikus alkalmazásokban. A termék IP40 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet nyújt szilárd tárgyak és por ellen.
Az RSB2A080ED relé széles hőmérsékleti tartományban, -40°C és +85°C között működőképes, ami alkalmassá teszi szélsőséges környezeti feltételek közötti használatra is. A termék ellenáll a rezgésnek (±1 mm, f=10...55 Hz) és a mechanikai ütéseknek (10 gn nem működés közben, 5 gn működés közben), így robusztus megoldást kínál ipari környezetben. A relé megfelel a nemzetközi szabványoknak (IEC 61810-1, UL 508, CSA C22.2 No 14) és rendelkezik a szükséges tanúsítványokkal (CE, UL, CSA, EAC), ami garantálja a minőséget és a megbízhatóságot az RSB2A080ED használata során.
Schneider Electric Harmony Electromechanical Relays - RSB2A080ED - RSB interfész relé,, 2CO, 8A, 48VAC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozatnév: RSB sorozat
Termék vagy alkatrész típus: Plug-in relé
Relé típus: Interfész relé
Érintkezők típusa és összetétele: 2 C/O
Állapotjelző LED: Nincs
Vezérlőáramkör feszültsége: 48 V DC
Vezérlési típus: Rögzíthető tesztgomb nélkül
Hagyományos zárt hőáram: 8 A (-40...40 °C)
Kiegészítő jellemzők
Átlagos ellenállás: 5520 Ohm hálózat: AC 20 °C-on +/- 10%
Névleges működési feszültség: 33,6...72 V DC
Névleges impulzus állófeszültség: 3,6 kV az IEC 61000-4-5 szerint
Névleges működési áram: 4 A (AC-1/DC-1) NC az IEC szerint, 8 A (AC-1/DC-1) NO az IEC szerint
Névleges szigetelési feszültség: 400 V az IEC 60947 szerint
Maximális kapcsolási feszültség: 300 V DC az IEC szerint
Ejtési feszültség küszöbérték: >= 0,1 Uc DC
Terhelési áram: 8 A 250 V AC-nél, 8 A 28 V DC-nél
Minimális kapcsolási áram: 10 mA
Maximális kapcsolási kapacitás: 2000 VA/224 W
Minimális kapcsolási feszültség: 12 V
Minimális kapcsolási kapacitás: 120 mW 10 mA, 12 V esetén
Teljesítmény
Működési idő: 20 ms működés, 20 ms visszaállítás
Mechanikai élettartam: 30.000.000 ciklus
Elektromos élettartam: 100.000 ciklus, 8 A 250 V, AC-1 NO; 100.000 ciklus, 4 A 250 V, AC-1 NC
Biztonsági megbízhatósági adatok: B10d = 100.000
Működési sebesség: <= 600 ciklus/óra terhelés alatt, <= 18.000 ciklus/óra terhelés nélkül
Műszaki adatok
Átlagos tekercsfogyasztás: 0,45 W DC
Eltávolítható felirat: Nincs
Védelmi kategória: RT I
Működési pozíció: Bármilyen pozíció
Tesztszintek: A szintű csoportos szerelés
Érintkező anyag: Ezüst ötvözet (AgNi)

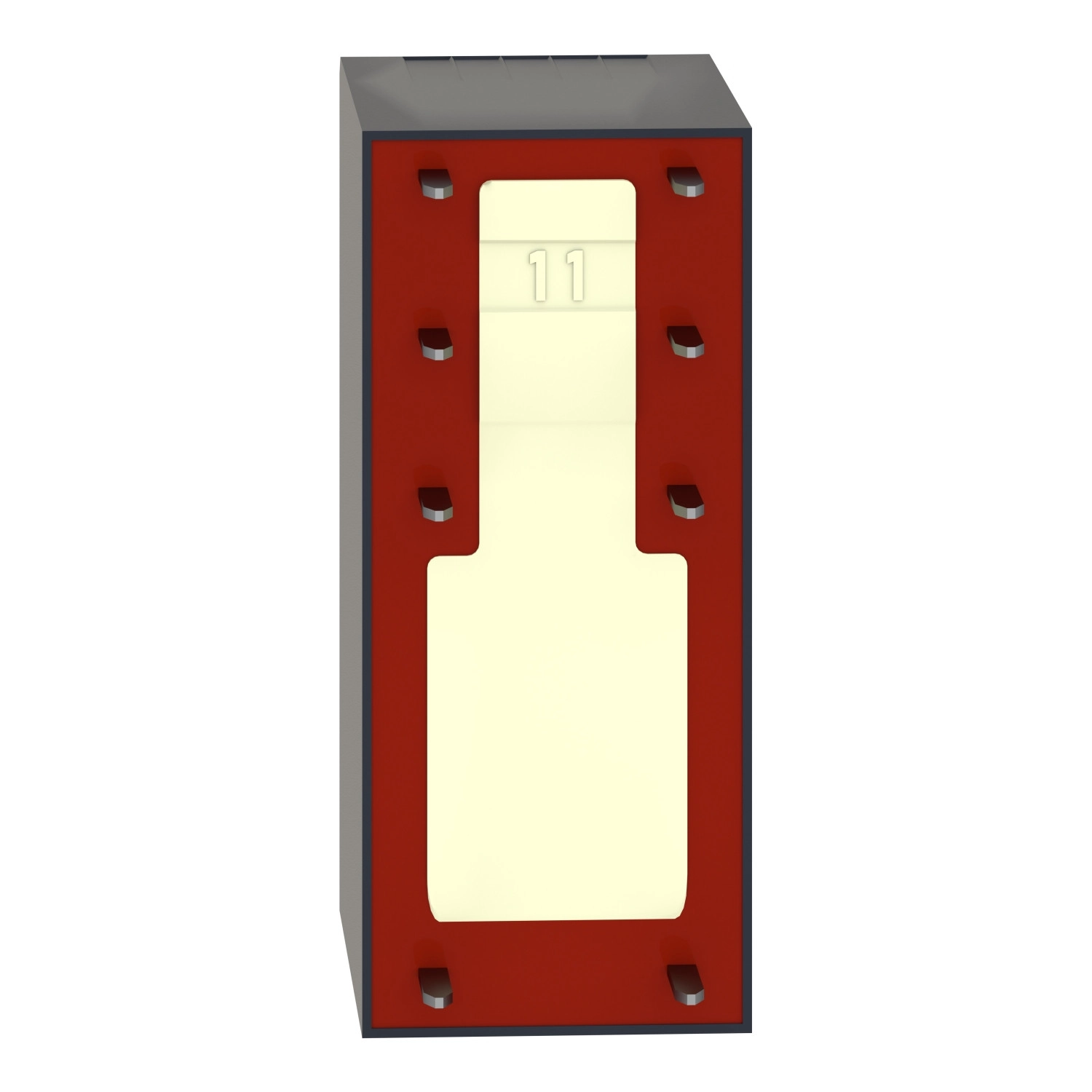

Csap formája: Lapos (PCB típus)
Kompatibilitási kód: RSB
Környezeti jellemzők
Dielektromos szilárdság: 1000 V AC érintkezők között, 2500 V AC pólusok között, 5000 V AC tekercs és érintkező között
Rezgésállóság: +/- 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
IP védelmi fokozat: IP40 az IEC 60529 szerint
Környezeti levegő hőmérséklete működés közben: -40...85 °C (DC)
Szabványok: CSA C22.2 No 14, IEC 61810-1, UL 508
Termék tanúsítványok: EAC, CSA, UL
Jelölés: CE
Környezeti levegő hőmérséklete tárolás során: -40...85 °C
Ütésállóság: 10 gn (időtartam = 11 ms) nem működés esetén az IEC 60068-2-27 szerint, 5 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint
