Schneider Electric Harmony K - K1A001ACH - komplett bütykös kapcsoló, 12A, Ø22, 1P, 45°, be - ki kapcsoló
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A K1A001ACH bütykös kapcsoló robusztus kialakítással és kiváló elektromos paraméterekkel büszkélkedhet. A kapcsoló konvencionális szabad levegős termikus áramerőssége 12A, míg a zárt térben mért konvencionális termikus áramerőssége 10A. A névleges szigetelési feszültség 690V (3-as szennyezettségi fokozat szerint), amely megfelelő védelmet biztosít a túlfeszültségekkel szemben. A kapcsoló védettségi szintje IP65, ami teljes porállóságot és kisnyomású vízsugár elleni védelmet jelent, így kiválóan alkalmazható olyan ipari környezetben is, ahol a por vagy nedvesség jelenléte problémát okozhat.

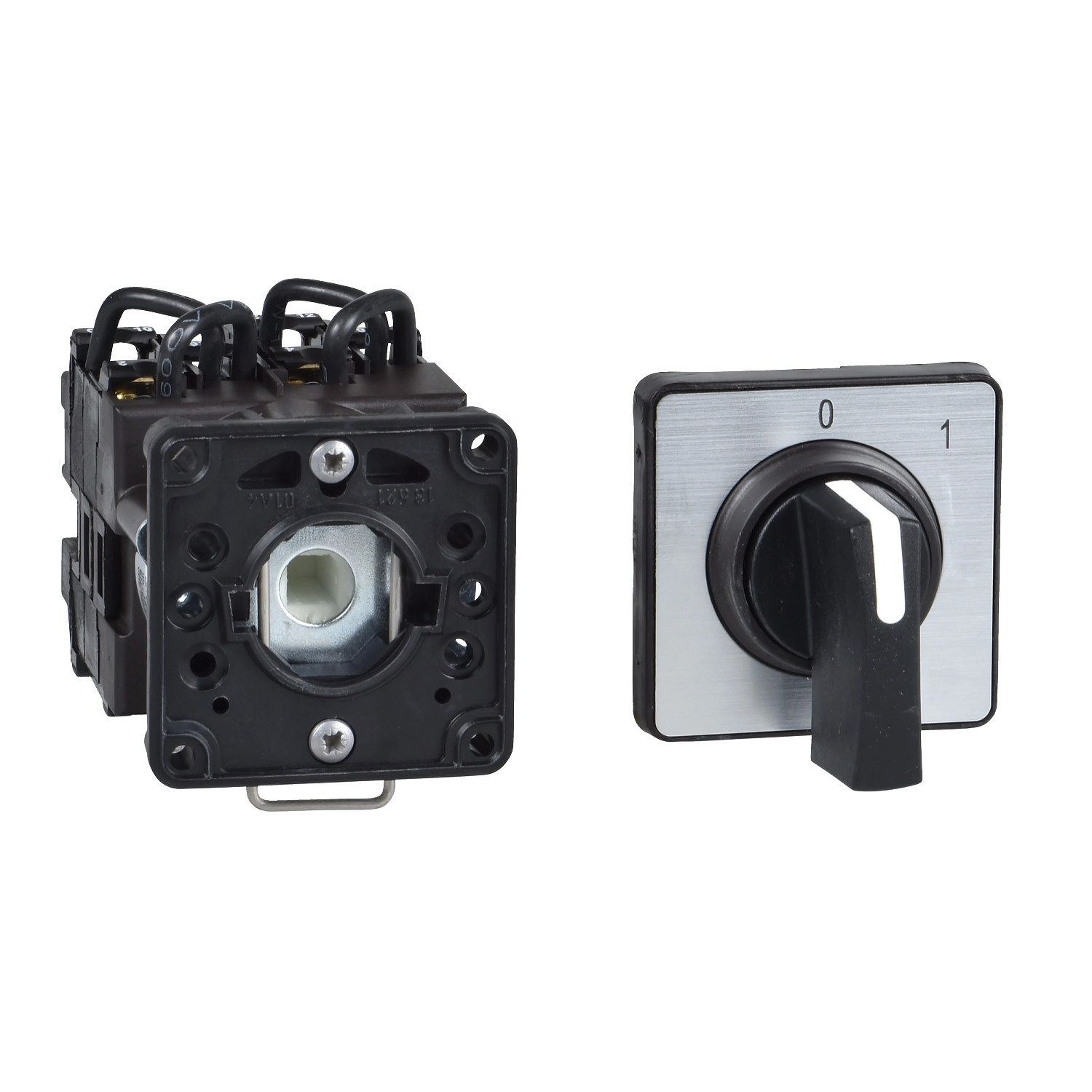

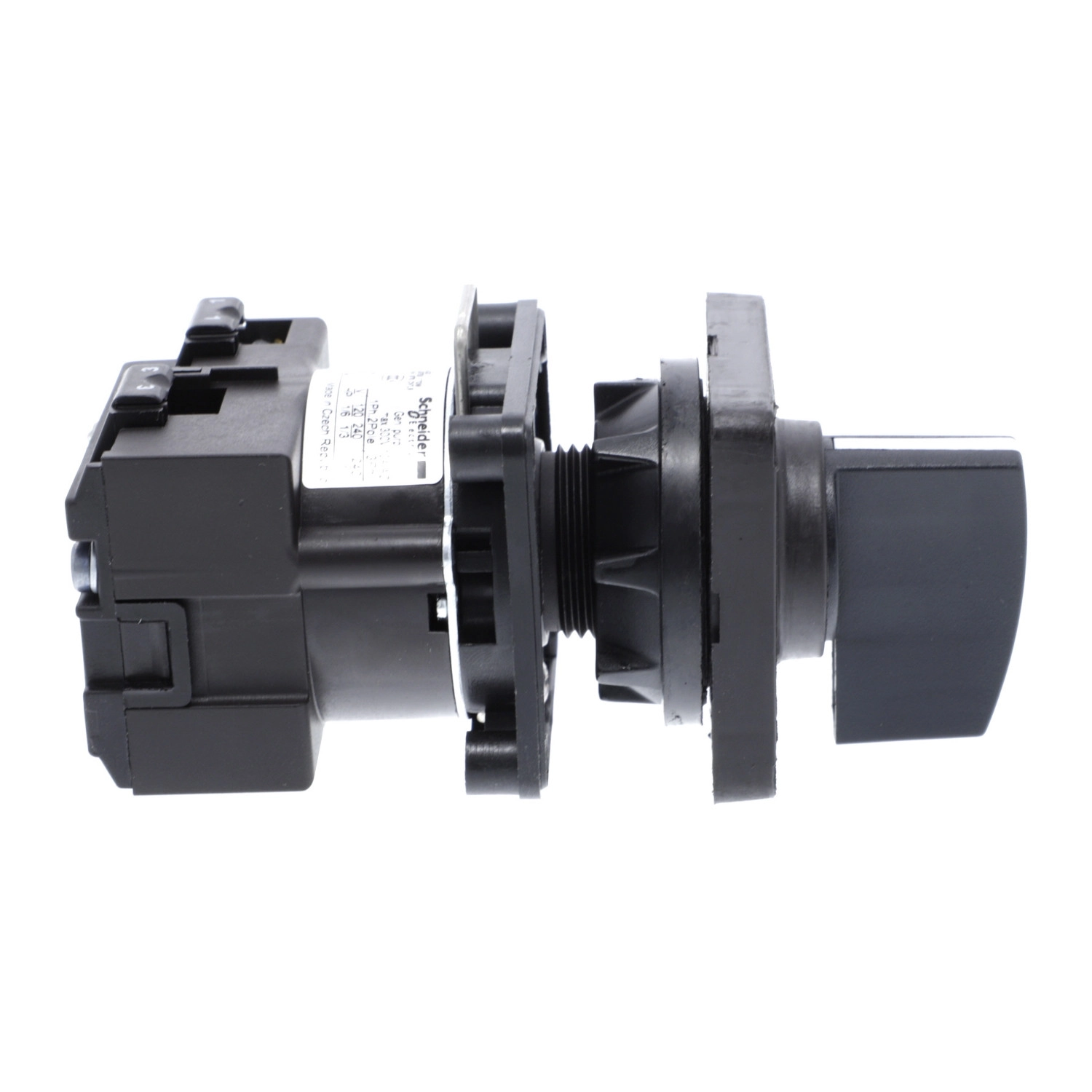

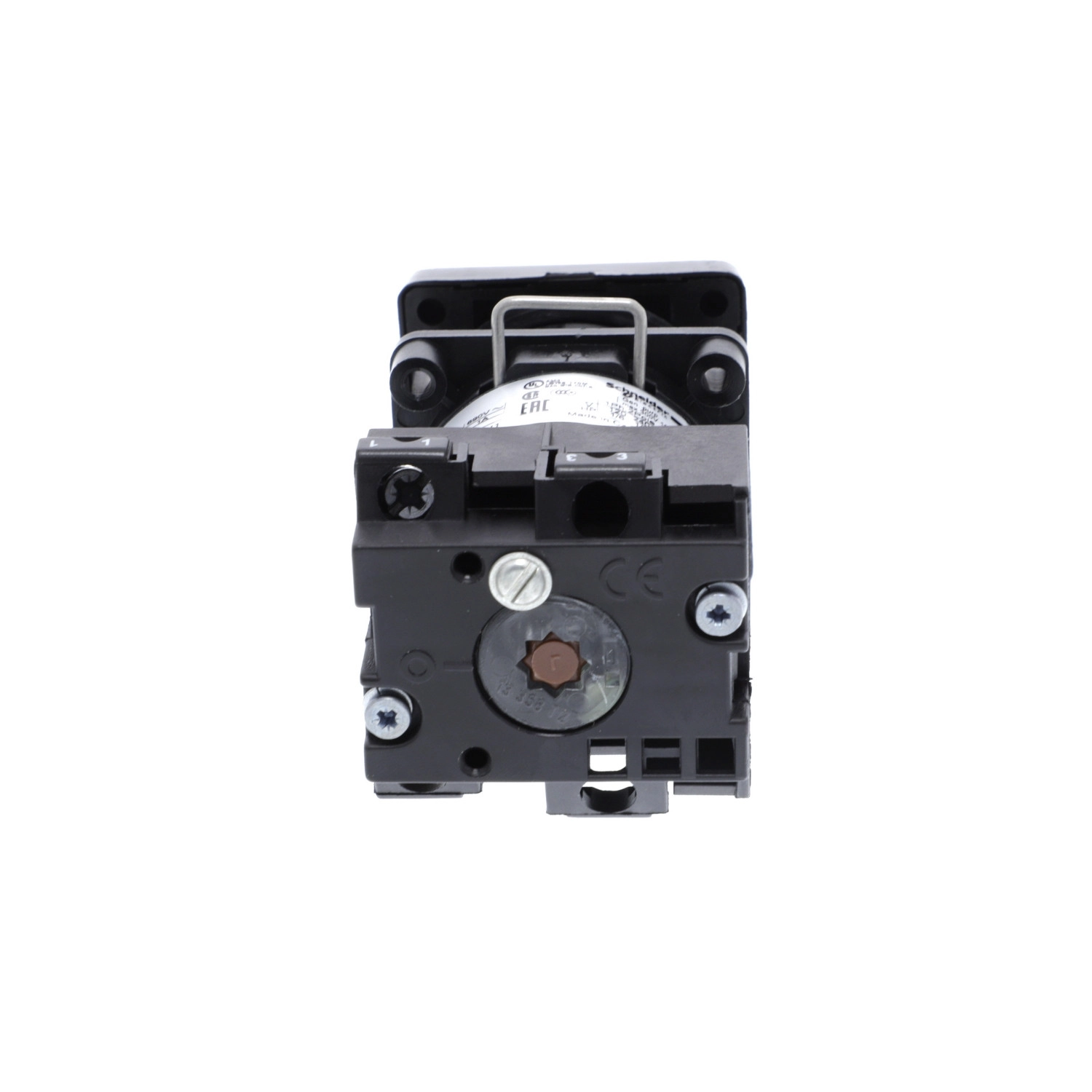

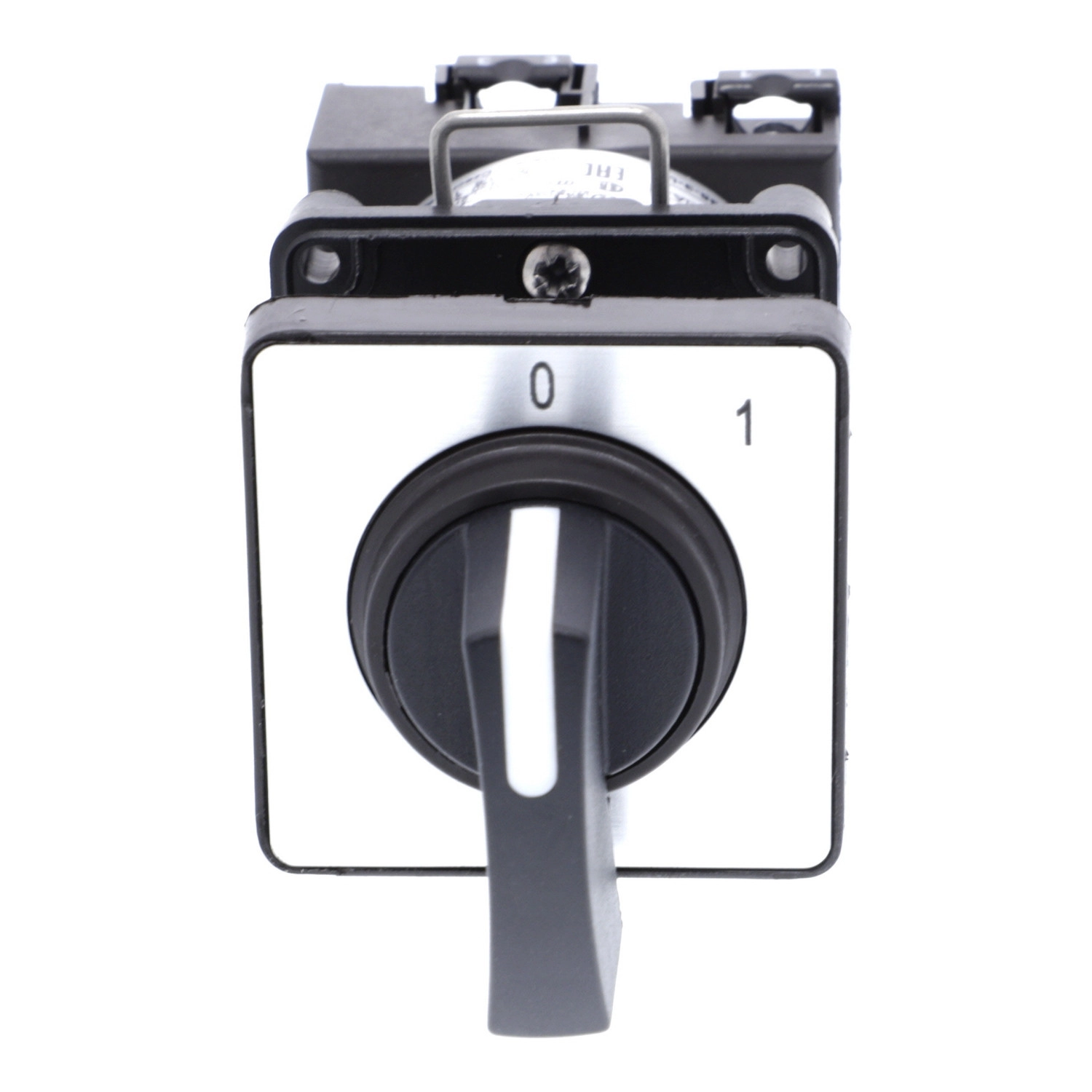

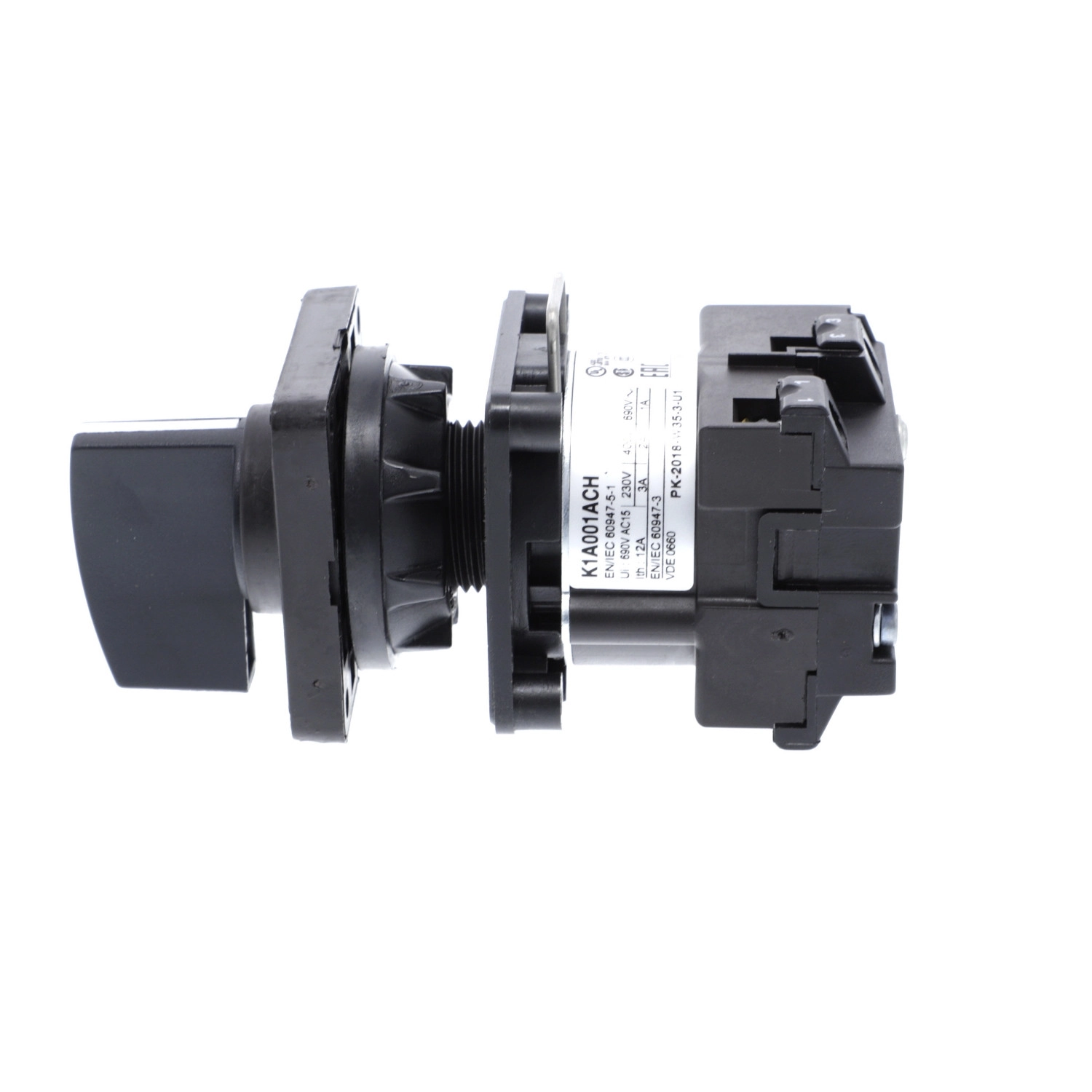

A K1A001ACH kapcsoló fekete, 35 mm hosszúságú kezelőkarral van felszerelve, és a 45x45 mm-es előlapja fémes 0-1 jelöléssel rendelkezik, ami egyértelmű vizuális visszajelzést ad a kapcsoló állapotáról. A termék előlapról szerelhető, rögzítése Ø 22 mm-es furatba történik. Az elektromos csatlakozást csavaros sorkapocs biztosítja, amely 2 x 1,5 mm² hajlékony vagy 1 x 2,5 mm² tömör vezeték bekötését teszi lehetővé. A kapcsoló mechanikai élettartama kiemelkedő, akár 1.000.000 kapcsolási ciklust is kibír.
A Harmony K kapcsoló különböző alkalmazási területekhez megfelelő teljesítményszintekkel rendelkezik. Az AC-3 kategóriában (motorkapcsolás) háromfázisú rendszeren akár 1500W teljesítményű motorok kapcsolására alkalmas 400-690V feszültségtartományban, míg egyfázisú rendszerben 600W (230V) vagy 1500W (400V) teljesítményig terhelhető. Az AC-23A kategóriában (motorok és más nagy induktív terhelések) háromfázisú rendszeren 2200W teljesítményig használható 400-690V tartományban. Ohmos terhelés esetén (AC-21) háromfázisú rendszeren akár 10500W (500-660V) teljesítményig is alkalmazható.
A termék nemzetközi szabványoknak megfelelően készült, többek között az IEC 60947-3 (erősáramú kapcsolóberendezések), IEC 60947-5-1 (vezérlőáramköri készülékek) és számos más előírásnak megfelel. Rendelkezik CSA, UL és CCC tanúsítványokkal is, ami biztosítja a globális használhatóságot különböző piacokon és alkalmazásokban. A kapcsoló környezetvédelmi szempontból is megfelel a korszerű követelményeknek.
Schneider Electric Harmony K - K1A001ACH műszaki adatok
Fő jellemzők
Termékcsalád: Harmony K
Terméktípus: Komplett bütykös kapcsoló
Komponens neve: K1
Konvencionális szabad levegős termikus áram [Ith]: 12 A
Szerelési hely: Elülső
Rögzítési mód: Ø 22 mm-es furatba
Bütykös kapcsoló fejének típusa: 45 x 45 mm-es előlappal
Működtetőelem típusa: Fekete kar, hossza = 35 mm
Forgófogantyú lezárása: Nincs
Jelölés megjelenítése: Fémes jelöléssel, 0 - 1 fekete jelöléssel
Bütykös kapcsoló funkciója: Kapcsoló
Visszaállítás: Nincs
Kikapcsolt helyzet: Kikapcsolt helyzettel
Pólusok leírása: 1P
Kapcsolási helyzetek: Jobb: 0° - 45°
IP védettségi fokozat: IP65 az IEC 60529 szerint
Kiegészítő információk
Kapcsolási szög: 45 °
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Konvencionális zárt termikus áram [Ithe]: 10 A
Névleges üzemi teljesítmény W-ban: 10500 W AC-21, 500...660 V 3 fázis az IEC 947-3 szerint
1100 W AC-3, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-23A, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 1 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 500 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 690 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 400 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 500 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 690 V 3 fázis az IEC 947-3 szerint
4800 W AC-21, 230 V 3 fázis az IEC 947-3 szerint
600 W AC-3, 230 V 1 fázis az IEC 947-3 szerint
8300 W AC-21, 400 V 3 fázis az IEC 947-3 szerint
Névleges üzemi áram AC [Ie]: 1,8 A 690 V AC-3 3 fázis az IEC 947-3 szerint
2,8 A 500 V AC-3 3 fázis az IEC 947-3 szerint
2,8 A 690 V AC-23A 3 fázis az IEC 947-3 szerint
3,3 A 400 V AC-3 3 fázis az IEC 947-3 szerint
3,8 A 500 V AC-23A 3 fázis az IEC 947-3 szerint
4,6 A 230 V AC-3 3 fázis az IEC 947-3 szerint
4,8 A 400 V AC-23A 3 fázis az IEC 947-3 szerint
5,6 A 230 V AC-23A 3 fázis az IEC 947-3 szerint
1 A 500 V AC-15 az IEC 947-5-1 szerint
2 A 400 V AC-15 az IEC 947-5-1 szerint
3 A 230 V AC-15 az IEC 947-5-1 szerint
Elektromos élettartam: 1000000 ciklus AC-15
1000000 ciklus AC-21
500000 ciklus AC-23
500000 ciklus AC-3
Maximális működési gyakoriság: 8333 ciklus/perc AC-15
2,5 ciklus/perc AC-21
2,5 ciklus/perc AC-23
2,5 ciklus/perc AC-3
Rövidzárlati áram: 10000 A
Rövidzárlat elleni védelem: 16 A gG típusú olvadóbiztosító
Névleges lökőfeszültség-állóság [Uimp]: 4 kV leválasztási funkcióban
6 kV az IEC 947-1 szerint
Érintkező működése: Lassú bontású
Pozitív nyitás: Van
Elektromos csatlakozás: Zárókapcsos csavaros sorkapcsok hajlékony, kapacitás: 2 x 1,5 mm²
Zárókapcsos csavaros sorkapcsok tömör, kapacitás: 1 x 2,5 mm²
Mechanikai élettartam: 1000000 ciklus
CAD teljes szélesség: 45 mm
CAD teljes magasság: 50 mm
CAD teljes mélység: 49 mm
Környezeti feltételek
Szabványok: IEC 60947-3 erősáramú áramkörökhöz
IEC 60947-5-1 vezérlőáramkörökhöz
CENELEC EN 50013
GB/T 14048.5 vezérlőáramkörökhöz
GB/T 14048.3 erősáramú áramkörökhöz
Terméktanúsítványok: CSA 240 V 3 LE 3 fázis 2 pólus
UL 240 V 0,33 LE 1 fázis 2 pólus
CSA 240 V 1 LE 1 fázis
UL 240 V 1 LE 3 fázis
CCC
Védelmi kezelés: TC
Környezeti hőmérséklet üzemeléskor: -25…55 °C
Környezeti hőmérséklet tároláskor: -40…70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10…150 Hz)
Túlfeszültségi kategória: II. osztály az IEC 536 szerint
II. osztály az NF C 20-030 szerint
