Schneider Electric Harmony K - K1C003QCH - komplett bütykös kapcsoló, 12A, Ø22, 1P, 3 fokozatú +0 léptetőkapcsoló
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

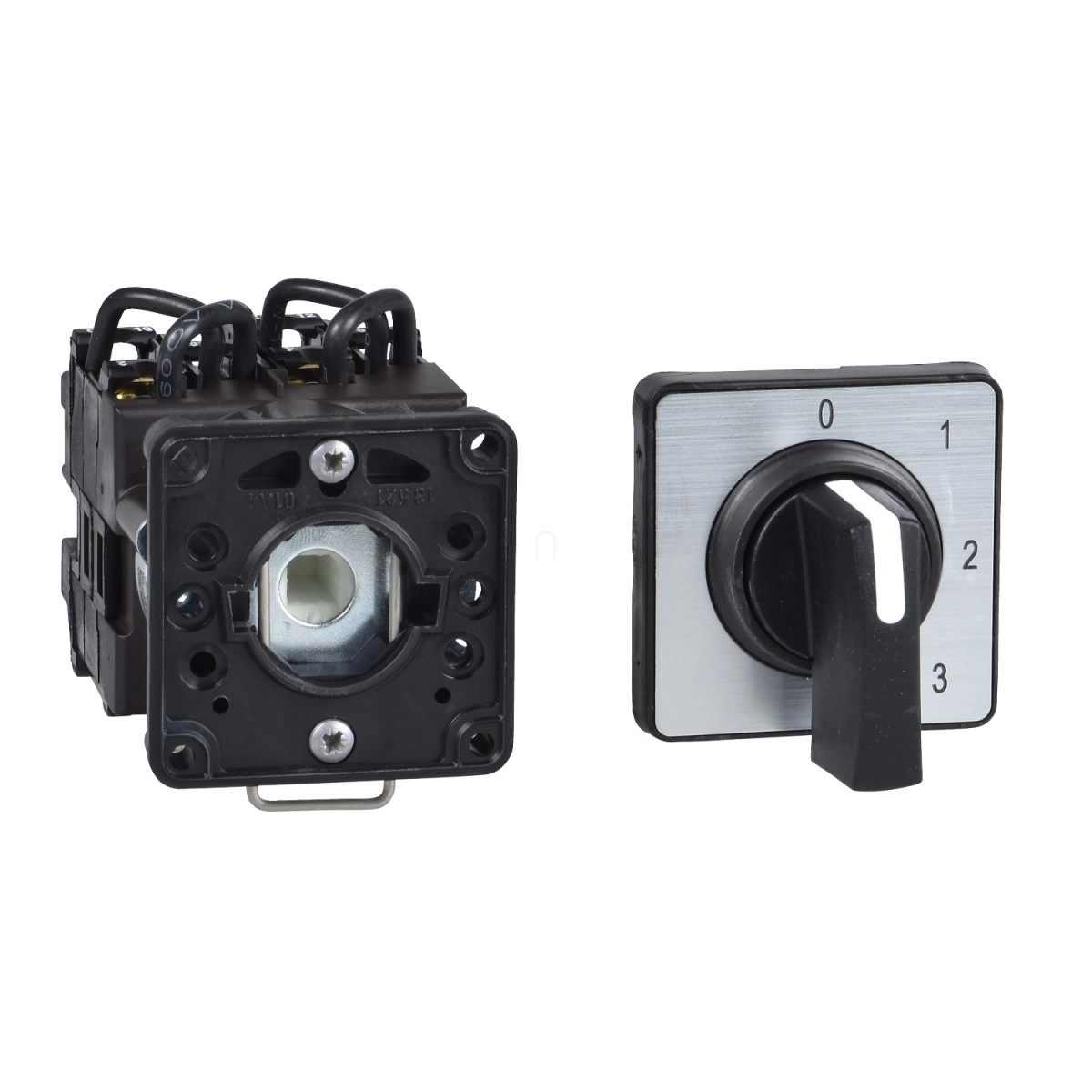

A K1C003QCH kapcsoló kiemelkedő műszaki paraméterekkel büszkélkedhet. A konvencionális szabad levegőn mérhető termikus árama 12A, míg zárt térben 10A. Az IP65-ös védettségének köszönhetően kiválóan ellenáll a pornak és a víz behatolásának, így mostoha körülmények között is megbízhatóan üzemel. A kapcsoló 45°-os kapcsolási szöggel rendelkezik, ami lehetővé teszi a pontos és egyértelmű pozicionálást 0° - 45° - 90° - 135° szögállásokban. A kapcsoló elülső részén található 45x45 mm-es előlap fém jelöléssel van ellátva, amelyen a 0-1-2-3 fekete számozás egyértelműen jelzi az aktuális kapcsolási pozíciót. A kezelhetőséget a 35 mm hosszú fekete fogantyú biztosítja.
A K1C003QCH számos különböző terhelési kategóriában nyújt kiváló teljesítményt, ami rendkívül sokoldalúvá teszi. Többek között különböző AC-3, AC-21 és AC-23A alkalmazási kategóriákban használható különféle teljesítményeken, egyfázisú és háromfázisú rendszerekben egyaránt. A kapcsoló szigetelési feszültsége 690V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szabvány szerint, továbbá a névleges lökőfeszültség-állósága szigetelő funkcióban 4 kV, míg egyéb esetekben 6 kV az IEC 947-1 szabvány szerint. A villamos élettartama terhelési kategóriától függően 500.000 - 1.000.000 kapcsolási ciklus, mechanikai élettartama pedig eléri az 1.000.000 kapcsolási ciklust.
A Schneider Electric K1C003QCH kapcsoló telepítése rendkívül egyszerű a Ø 22 mm-es rögzítőfuratnak köszönhetően. Az elektromos csatlakozás csavaros kapcsokkal történik, amelyek rugalmas vezetékek esetén 2 x 1,5 mm², tömör vezetékek esetén pedig 1 x 2,5 mm² keresztmetszetig képesek fogadni a vezetékeket. A kapcsoló szélessége 45 mm, magassága 50 mm, mélysége pedig 59 mm, így kompakt méretének köszönhetően szűk helyen is könnyen elhelyezhető. A termék -25...55 °C üzemi hőmérséklet-tartományban használható, és ellenáll akár 30 g ütésnek is az IEC 68-2-27 szabvány szerint, valamint 5 g rezgésnek a 10...150 Hz frekvenciatartományban az IEC 68-2-6 szabvány szerint. A terméket különböző nemzetközi szabványok szerint minősítették, köztük az IEC 60947-3 (erősáramú áramkörök) és az IEC 60947-5-1 (vezérlőáramkörök) szabványoknak megfelelően, valamint rendelkezik CSA és UL tanúsítványokkal is.
Schneider Electric Harmony K - K1C003QCH - komplett bütykös kapcsoló, 12A, Ø22, 1P, 3 fokozatú +0 léptetőkapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony K
Terméktípus: Komplett bütykös kapcsoló
Komponens neve: K1
Konvencionális szabad levegőn mérhető termikus áram [Ith]: 12 A
Konvencionális zárt térben mérhető termikus áram [Ithe]: 10 A
Szerelés helye: Előlap
Rögzítési mód: Ø 22 mm furat
Fizikai jellemzők
Bütykös kapcsolófej típusa: 45 x 45 mm előlappal
Működtető típusa: Fekete fogantyú, hossz = 35 mm
Forgó fogantyú lezárási lehetőség: Nincs
Jelölés: Fém jelölés, 0 - 1 - 2 - 3 fekete számozással
CAD méretek: Szélesség: 45 mm, Magasság: 50 mm, Mélység: 59 mm
Működési jellemzők
Bütykös kapcsoló funkció: Léptetőkapcsoló
Visszaállítás: Nincs
Kikapcsolt pozíció: Van
Pólusok leírása: 1P
Kapcsolási pozíciók: Jobb: 0° - 45° - 90° - 135°
Lépések száma: 3
Kapcsolási szög: 45°
IP védettségi fokozat: IP65 az IEC 60529 szerint
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelő funkcióban, 6 kV az IEC 947-1 szerint
Érintkezők működése: Lassú bontás
Pozitív nyitás: Van
Elektromos csatlakozás: Csavaros kapcsok rugalmas vezetékekhez, kapacitás: 2 x 1,5 mm²
Csavaros kapcsok tömör vezetékekhez, kapacitás: 1 x 2,5 mm²
Tartóssági jellemzők
Elektromos élettartam: 1000000 ciklus AC-15
1000000 ciklus AC-21
500000 ciklus AC-23
500000 ciklus AC-3
Mechanikai élettartam: 1000000 ciklus
Maximális működtetési gyakoriság: 2,5 ciklus/perc AC-21, AC-23, AC-3
8,333 ciklus/perc AC-15
Védelem és biztonság
Rövidzárlati áram: 10000 A
Rövidzárlat elleni védelem: 16 A gG típusú olvadóbiztosító
Környezeti jellemzők
Szabványok: IEC 60947-3 erősáramú áramkörökhöz
IEC 60947-5-1 vezérlőáramkörökhöz
CENELEC EN 50013
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -25…55 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10…150 Hz)
Túlfeszültség-kategória: II. osztály az IEC 536 szerint
II. osztály az NF C 20-030 szerint
