Schneider Electric Harmony K - K1C003QLH - komplett bütykös kapcsoló, 12A, multifix, 1P, 3 fokozatú +0 léptetőkapcsoló
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

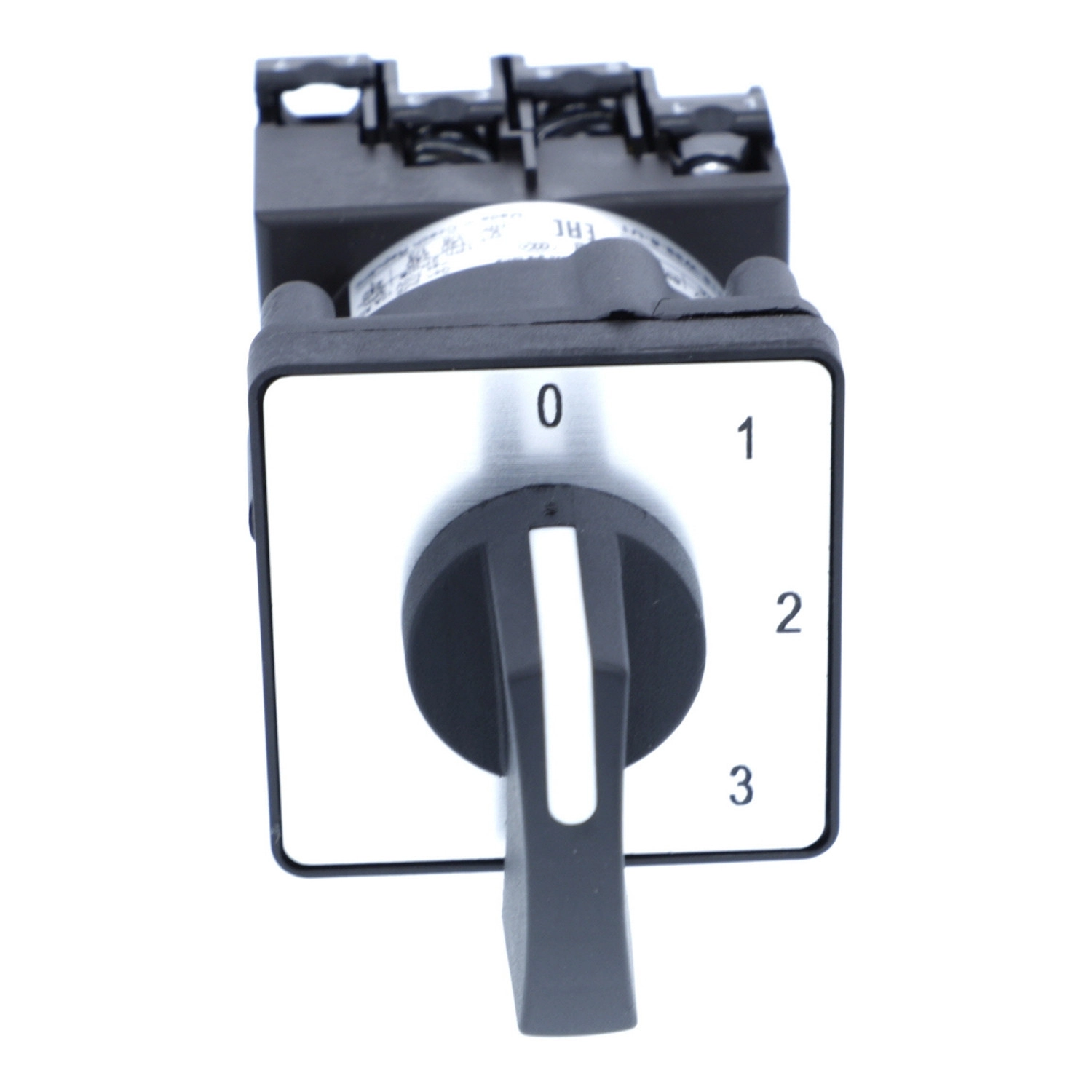

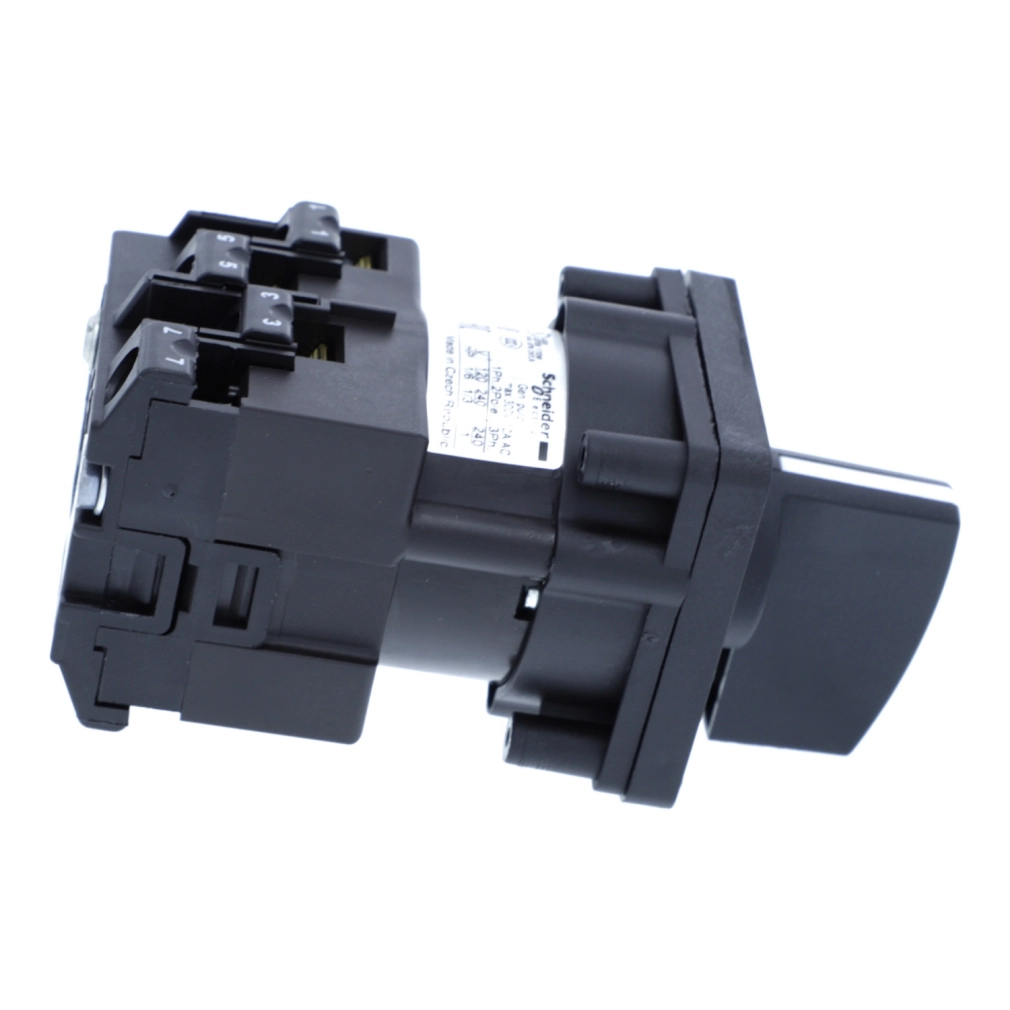

A K1C003QLH modell 0-1-2-3 fekete jelölésekkel ellátott fém legendával rendelkezik, amely egyértelművé teszi a különböző kapcsolási pozíciókat. A készülék 35 mm hosszúságú fekete fogantyúval van felszerelve, amely kényelmes kezelést biztosít. A 45x45 mm méretű előlappal ellátott kapcsoló előlapi szereléssel rögzíthető, és multifix rögzítési módjának köszönhetően rugalmasan alkalmazható különböző beépítési helyzetekben. A kapcsoló IP40-es védettségi szinttel rendelkezik az IEC 60529 szabványnak megfelelően, ami megfelelő védelmet nyújt a por és kisebb szennyeződések ellen.
Műszaki szempontból a K1C003QLH 12A-es hagyományos, szabad levegőn mért termikus árammal (Ith) rendelkezik, míg zárt térben a konvencionális termikus áramértéke (Ithe) 10A. A névleges szigetelési feszültsége (Ui) 690V a 3-as szennyezettségi fokozat mellett, az IEC 60947-1 szabványnak megfelelően. A kapcsolási szög 45°, és a kapcsoló jobbra forgó kialakítású, 0°, 45°, 90° és 135° kapcsolási pozíciókkal. Különösen figyelemreméltó a készülék kiemelkedő elektromos élettartama: AC-15 és AC-21 üzemmódban akár 1 millió kapcsolási ciklus, míg AC-23 és AC-3 üzemmódban 500.000 ciklus. A mechanikai élettartama szintén kiemelkedő, 1.000.000 ciklust tesz lehetővé.
A K1C003QLH bütykös kapcsoló különböző működési kategóriákban (AC-3, AC-21, AC-23A, AC-15) különböző névleges teljesítményekkel használható, különféle feszültségszinteken (230V-690V) és fázisszámok (1 és 3 fázis) mellett. Ez a sokoldalúság lehetővé teszi, hogy a kapcsolót számos alkalmazási területen használhasd, beleértve a motorvezérlést, fűtésszabályozást vagy egyéb ipari vezérlési feladatokat. A kapcsoló névleges impulzus feszültsége (Uimp) szigetelő funkcióban 4 kV, az IEC 947-1 szerinti megfelelőség esetén pedig 6 kV. A készülék pozitív nyitással és lassú nyitású kontaktusokkal rendelkezik, ami növeli a megbízhatóságot és a biztonságot.
A villamos csatlakoztatáshoz a kapcsoló rögzítőcsavaros kapcsokkal van ellátva, amelyek hajlékony vezeték esetén 2x1,5 mm², tömör vezeték esetén pedig 1x2,5 mm² befogadóképességgel rendelkeznek. A készülék rövidzárlati áramértéke 10.000 A, rövidzárlat elleni védelmét pedig 16 A-es gG típusú olvadóbiztosító biztosítja. A K1C003QLH működési hőmérséklet-tartománya -25°C-tól +55°C-ig terjed, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van, ami szélsőséges környezeti feltételek mellett is megbízható működést tesz lehetővé. A kapcsoló ütésállósága 30 gn az IEC 68-2-27 szerint, rezgésállósága pedig 5 gn az IEC 68-2-6 szerint (f = 10-150 Hz).
A K1C003QLH bütykös kapcsoló tökéletes választás olyan alkalmazásokhoz, ahol szükség van a fokozatmentes léptetésre és megbízható kapcsolási funkcióra. Akár ipari gépekben, vezérlőpaneleken, vagy egyéb elektromos rendszerekben történő felhasználásra keresed a megfelelő kapcsolót, a Schneider Electric Harmony K termékcsalád ezen tagja kiváló teljesítményt, hosszú élettartamot és sokoldalú alkalmazhatóságot kínál.
Schneider Electric Harmony K - K1C003QLH - komplett bütykös kapcsoló, 12A, multifix, 1P, 3 fokozatú +0 léptetőkapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony K
Terméktípus: Komplett bütykös kapcsoló
Komponens neve: K1
Hagyományos szabad levegőn mért termikus áram [Ith]: 12 A
Szerelési mód: Előlapi
Rögzítési mód: Multifix
Bütykös kapcsolófej típusa: 45 x 45 mm-es előlappal
Kezelőszerv típusa: 35 mm-es fekete fogantyú
Forgógomb reteszelése: Nincs
Jelölés: Fém jelölőtárcsa, 0 - 1 - 2 - 3 fekete jelölésekkel
Bütykös kapcsoló funkció: Léptető kapcsoló
Visszatérés: Nincs
Ki pozíció: Ki pozícióval
Pólusok leírása: 1P
Kapcsolási pozíciók: Jobbra: 0° - 45° - 90° - 135°
IP védettségi fokozat: IP40 az IEC 60529 szerint
Kiegészítő jellemzők
Fokozatok száma: 3
Kapcsolási szög: 45°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Hagyományos zárt térben mért termikus áram [Ithe]: 10 A
Névleges üzemi teljesítmény
Az IEC 947-3 szerint:
10500 W AC-21, 500...660 V 3 fázis
1100 W AC-3, 230 V 3 fázis
1500 W AC-23A, 230 V 3 fázis
1500 W AC-3, 400 V 1 fázis
1500 W AC-3, 400 V 3 fázis
1500 W AC-3, 500 V 3 fázis
1500 W AC-3, 690 V 3 fázis
2200 W AC-23A, 400 V 3 fázis
2200 W AC-23A, 500 V 3 fázis
2200 W AC-23A, 690 V 3 fázis
4800 W AC-21, 230 V 3 fázis
600 W AC-3, 230 V 1 fázis
8300 W AC-21, 400 V 3 fázis
Névleges üzemi áramok
Az IEC 947-3 szerint:
1.8 A 690 V AC-3 3 fázis
2.8 A 500 V AC-3 3 fázis
2.8 A 690 V AC-23A 3 fázis
3.3 A 400 V AC-3 3 fázis
3.8 A 500 V AC-23A 3 fázis
4.6 A 230 V AC-3 3 fázis
4.8 A 400 V AC-23A 3 fázis
5.6 A 230 V AC-23A 3 fázis
1 A 500 V AC-15
2 A 400 V AC-15
3 A 230 V AC-15
Villamos jellemzők
Villamos élettartam: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, 500000 ciklus AC-3
Maximális működési frekvencia: 2.5 ciklus/perc AC-21, 2.5 ciklus/perc AC-23, 2.5 ciklus/perc AC-3, 8.333 ciklus/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlat elleni védelem: 16 A gG típusú olvadóbiztosító
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelő funkcióban, 6 kV az IEC 947-1 szerint
Érintkezők működése: Lassú nyitás
Pozitív nyitás: Van
Villamos csatlakozás: Rögzítőcsavaros kapcsok hajlékony vezetékhez, befogadóképesség: 2 x 1.5 mm²
Rögzítőcsavaros kapcsok tömör vezetékhez, befogadóképesség: 1 x 2.5 mm²
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
CAD teljes szélesség: 45 mm
CAD teljes magasság: 45 mm
CAD teljes mélység: 87 mm
Környezeti feltételek
Szabványok: IEC 60947-3 áramkörökre, IEC 60947-5-1 vezérlőáramkörökre, CENELEC EN 50013
Tanúsítványok: CSA 240 V 3 hp 3 fázis 2 pólusú, UL 240 V 0.33 hp 1 fázis 2 pólusú, CSA 240 V 1 hp 1 fázis, UL 240 V 1 hp 3 fázis
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -25…55 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10…150 Hz)
Túlfeszültség kategória: II. osztály az IEC 536 szerint, II. osztály az NF C 20-030 szerint
