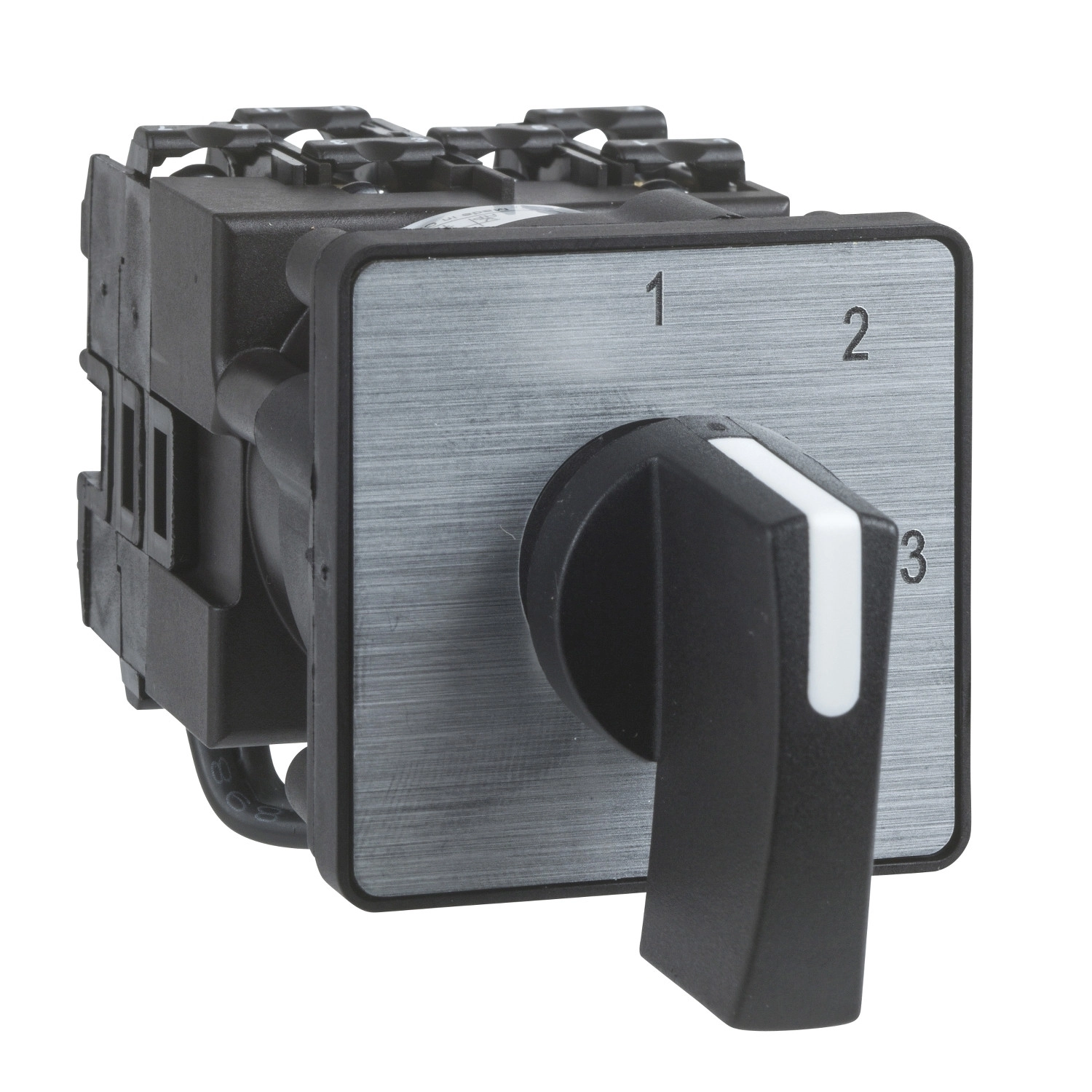

Schneider Electric Harmony K - K1D004NLH - komplett bütykös kapcsoló, 12A, multifix, 1P, 4 fokozatú léptetőkapcsoló
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A K1D004NLH modell 1 pólusú (1P) kialakítással és 4 lépcsős kapcsolási lehetőséggel rendelkezik, 45°-os kapcsolási szöggel. A kapcsoló 12A-es konvencionális szabad levegőben mért termikus áramerősséggel bír, míg zárt környezetben ez az érték 10A. A készülék előlapja 45x45 mm méretű, és fém jelöléstáblával van ellátva, amelyen 1-2-3-4 fekete számozás található. A kezelést a 35 mm hosszúságú fekete fogantyú teszi kényelmessé. A készülék kapcsolási pozíciói jobbra forgatva: 0° - 45° - 90° - 135°, és nem rendelkezik kikapcsolt (OFF) pozícióval vagy visszatérítő funkcióval.
Villamos jellemzőit tekintve a K1D004NLH 690V névleges szigetelési feszültséggel rendelkezik (3-as szennyezettségi fokozat szerint), az IEC 60947-1 szabványnak megfelelően. A kapcsoló különböző terhelési kategóriákban használható, például AC-21, AC-3, AC-23A alkalmazásokban, különböző feszültségszinteken és fázisszámokon. A maximális névleges teljesítmény AC-21 üzemmódban, 500-660V-on, 3 fázison elérheti a 10500W-ot. A kapcsoló villamos élettartama kiemelkedő: AC-15 és AC-21 kategóriában 1.000.000 kapcsolási ciklus, míg AC-23 és AC-3 üzemmódban 500.000 ciklus.
A K1D004NLH kapcsoló IP40-es védettséggel rendelkezik az IEC 60529 szabvány szerint, így por ellen részleges védelmet biztosít. Üzemi hőmérséklet-tartománya -25°C és +55°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. A kapcsoló ütésállósága 30g az IEC 68-2-27 szerint, rezgésállósága pedig 5g (f=10...150 Hz) az IEC 68-2-6 alapján. Elektromos csatlakoztatása csavarszorításos kapcsokkal történik, rugalmas vezetékek esetén 2x1,5 mm², tömör vezetékek esetén 1x2,5 mm² befogadóképességgel. Mechanikai élettartama 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál.
Schneider Electric Harmony K - K1D004NLH - komplett bütykös kapcsoló, 12A, multifix, 1P, 4 fokozatú léptetőkapcsoló műszaki adatok
Alapadatok
Termékcsalád: Harmony K
Terméktípus: Komplett bütykös kapcsoló
Komponens megnevezés: K1
[Ith] konvencionális szabad levegőben mért termikus áram: 12 A
Szerelési helyzet: Előlapi
Rögzítési mód: Multifixing
Kapcsolófej típusa: 45 x 45 mm-es előlappal
Működtető típusa: Fekete fogantyú, hossza = 35 mm
Forgatófogantyú lakattal zárhatóság: Nincs
Jelölés: Fém jelöléstábla, 1-2-3-4 fekete jelöléssel
Kapcsoló funkció: Léptetőkapcsoló
Visszatérítés: Nincs
Kikapcsolt állás: Nincs kikapcsolt állás
Pólusok leírása: 1P
Kapcsolási pozíciók: Jobbra: 0° - 45° - 90° - 135°
IP védettségi szint: IP40 az IEC 60529 szerint
Kiegészítő jellemzők
Lépések száma: 4
Kapcsolási szög: 45 °
[Ui] névleges szigetelési feszültség: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Ithe] konvencionális zárt termikus áram: 10 A
Névleges üzemi teljesítmény W-ban: 10500 W AC-21, 500...660 V 3 fázis az IEC 947-3 szerint
[Ie] névleges üzemi áram AC: 1.8 A 690 V-on AC-3 3 fázis az IEC 947-3 szerint
Villamos élettartam: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, 500000 ciklus AC-3
Maximális működési sebesség: 2.5 ciklus/perc AC-21, 2.5 ciklus/perc AC-23, 2.5 ciklus/perc AC-3, 8.333 ciklus/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlat elleni védelem: 16 A-es gG típusú biztosíték
[Uimp] névleges lökőfeszültség-állóság: 4 kV szigetelési funkcióban, 6 kV az IEC 947-1 szerint
Érintkezés működése: Lassú bontás
Pozitív nyitás: Van
Elektromos csatlakozás: Csavarszorításos kapcsok rugalmas vezetékhez, befogadóképesség: 2 x 1,5 mm², Csavarszorításos kapcsok tömör vezetékhez, befogadóképesség: 1 x 2,5 mm²
Mechanikai élettartam: 1000000 ciklus
CAD szélesség: 45 mm
CAD magasság: 45 mm
CAD mélység: 87 mm
Nettó tömeg: 0.14 kg
Környezeti jellemzők
Szabványok: IEC 60947-3 erősáramú áramkörre, IEC 60947-5-1 vezérlőáramkörre, CENELEC EN 50013
Terméktanúsítványok: CSA 240 V 3 LE 3 fázis 2 pólus, UL 240 V 0.33 LE 1 fázis 2 pólus, CSA 240 V 1 LE 1 fázis, UL 240 V 1 LE 3 fázis
Védőkezelés: TC
Környezeti levegő hőmérséklete működés közben: -25…55 °C
Környezeti levegő hőmérséklete tárolás alatt: -40…70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10…150 Hz)
Túlfeszültség kategória: II. osztály az IEC 536 szerint, II. osztály az NF C 20-030 szerint
