Schneider Electric Harmony K - K1D004QLH - komplett bütykös kapcsoló, 12A, multifix, 1P, 4 fokozatú +0 léptetőkapcsoló
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

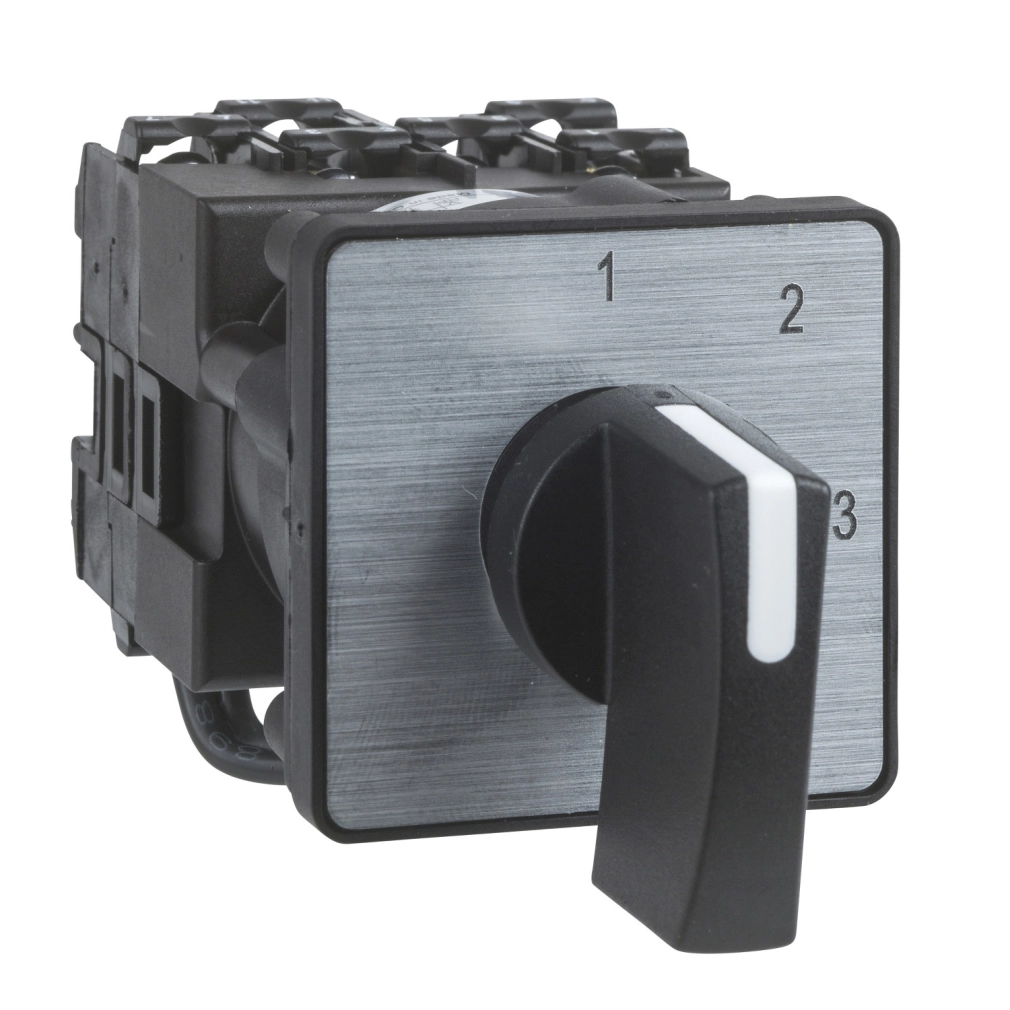

A K1D004QLH kapcsoló előlapja 45x45 mm méretű, fémes jelölésekkel ellátott, míg a 35 mm-es fekete markolatú kezelőkar ergonomikus használatot biztosít. A multifixing rögzítési módnak köszönhetően rendkívül egyszerűen és változatos módon szerelhető az előlapra, akár 1-6 mm vastagságú panelekre. Az IP40-es védettségi besorolás megfelelő védelmet nyújt az alapvető környezeti hatások ellen.
Műszaki paramétereit tekintve a K1D004QLH léptetőkapcsoló lenyűgöző adatokkal rendelkezik. Konvencionális szabad levegős hőáram esetén 12A, zárt kivitel esetén 10A terhelhetőséggel bír. A szigetelési feszültség 690V (3-as szennyezettségi fokozat) az IEC 60947-1 szabványnak megfelelően, míg a névleges impulzus-állóképesség 6 kV (4 kV szigetelő funkcióban). Különböző üzemi teljesítményeket képes kezelni az alkalmazott szabványoknak megfelelően, például akár 10500W teljesítményt is képes kapcsolni AC-21 üzemmódban, 500-660V, 3 fázis esetén. A kapcsoló lassú bontású, pozitív nyitású kivitelben készül, ami növeli a biztonságot és megbízhatóságot.
A K1D004QLH elektrikus élettartama lenyűgöző: AC-15 és AC-21 üzemmódban 1.000.000 kapcsolási ciklus, míg AC-23 és AC-3 esetében 500.000 ciklus. A mechanikus élettartam szintén 1.000.000 ciklus, ami hosszú távú, megbízható működést garantál. A kapcsoló maximális működési sebessége AC-21, AC-23 és AC-3 üzemmódban 2,5 ciklus/perc, míg AC-15 esetén 8,333 ciklus/perc. A termék rövidzárlati árama 10.000A, a rövidzárlati védelmet 16A-es gG típusú olvadóbiztosíték biztosítja.
Az elektromos csatlakoztatás captive csavaros szorítókapcsokkal történik, amely rugalmas vezetékek esetén 2x1,5 mm², tömör vezetékek esetén pedig 1x2,5 mm² kapacitással rendelkezik. A kapcsoló széles hőmérséklettartományban használható: működési hőmérséklet -25...55 °C, tárolási hőmérséklet -40...70 °C. A termék ütésállósága 30 gn az IEC 68-2-27 szerint, rezgésállósága pedig 5 gn az IEC 68-2-6 (f = 10...150 Hz) szerint. A K1D004QLH különböző szabványoknak és tanúsítványoknak felel meg, többek között az IEC 60947-3 (erősáramú áramkörök), IEC 60947-5-1 (vezérlő áramkörök) és CENELEC EN 50013 szabványoknak, valamint rendelkezik CSA és UL tanúsítvánnyal is különböző terhelési feltételek mellett.
Schneider Electric Harmony K - K1D004QLH - komplett bütykös kapcsoló, 12A, multifix, 1P, 4 fokozatú +0 léptetőkapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: Harmony K
Terméktípus: Komplett bütykös kapcsoló
Komponens neve: K1
Konvencionális szabad levegős hőáram [Ith]: 12 A
Rögzítési hely: Előlapi
Rögzítési mód: Multifixing
Bütykös kapcsolófej típusa: 45 x 45 mm előlappal
Működtető típusa: Fekete nyél, hossza = 35 mm
Forgókar lakatolhatóság: Nincs
Jelölések: Fémes jelölőtáblával, 0 - 1 - 2 - 3 - 4 fekete jelöléssel
Bütykös kapcsoló funkció: Léptetőkapcsoló
Visszatérés: Nincs
Kikapcsolt pozíció: Van kikapcsolt pozíció
Pólusok leírása: 1P
Kapcsolási pozíciók: Jobb: 0° - 45° - 90° - 135° - 180°
IP védettségi fokozat: IP40 az IEC 60529 szerint
Kiegészítő információk
Lépések száma: 4
Kapcsolási szög: 45°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Konvencionális zárt termikus áram [Ithe]: 10 A
Névleges üzemi teljesítmény W-ban: Változó értékek különböző üzemmódokban és feszültségeken az IEC 947-3 szabványnak megfelelően, pl. 10500 W AC-21, 500...660 V 3 fázis esetén
Névleges üzemi áram [Ie]: Változó értékek különböző üzemmódokban és feszültségeken az IEC 947-3 szabványnak megfelelően, pl. 1,8 A 690 V AC-3 3 fázis esetén
Elektromos élettartam: 1000000 ciklus AC-15 és AC-21 üzemmódban, 500000 ciklus AC-23 és AC-3 üzemmódban
Maximális működési sebesség: 2,5 ciklus/perc AC-21, AC-23 és AC-3 üzemmódban, 8,333 ciklus/perc AC-15 üzemmódban
Rövidzárlati áram: 10000 A
Rövidzárlati védelem: 16 A gG típusú olvadóbiztosíték
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelő funkcióban, 6 kV az IEC 947-1 szerint
Érintkezők működése: Lassú bontású
Pozitív nyitás: Van
Elektromos csatlakozás: Captive csavaros szorító kapcsok rugalmas vezetékekhez, kapacitás: 2 x 1,5 mm² vagy tömör vezetékekhez, kapacitás: 1 x 2,5 mm²
Mechanikai élettartam: 1000000 ciklus
Szélesség: 45 mm
Magasság: 45 mm
Mélység: 87 mm
Környezeti paraméterek
Szabványok: IEC 60947-3 erősáramú áramkörökre, IEC 60947-5-1 vezérlő áramkörökre, CENELEC EN 50013
Termék tanúsítványok: CSA és UL különböző terhelési feltételek mellett
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
Túlfeszültség kategória: II. osztály az IEC 536 és NF C 20-030 szerint
