Schneider Electric Harmony K - K1H014QLH - komplett bütykös kapcsoló, 12A, multifix, 2P, 4 fokozatú +0 léptetőkapcsoló
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

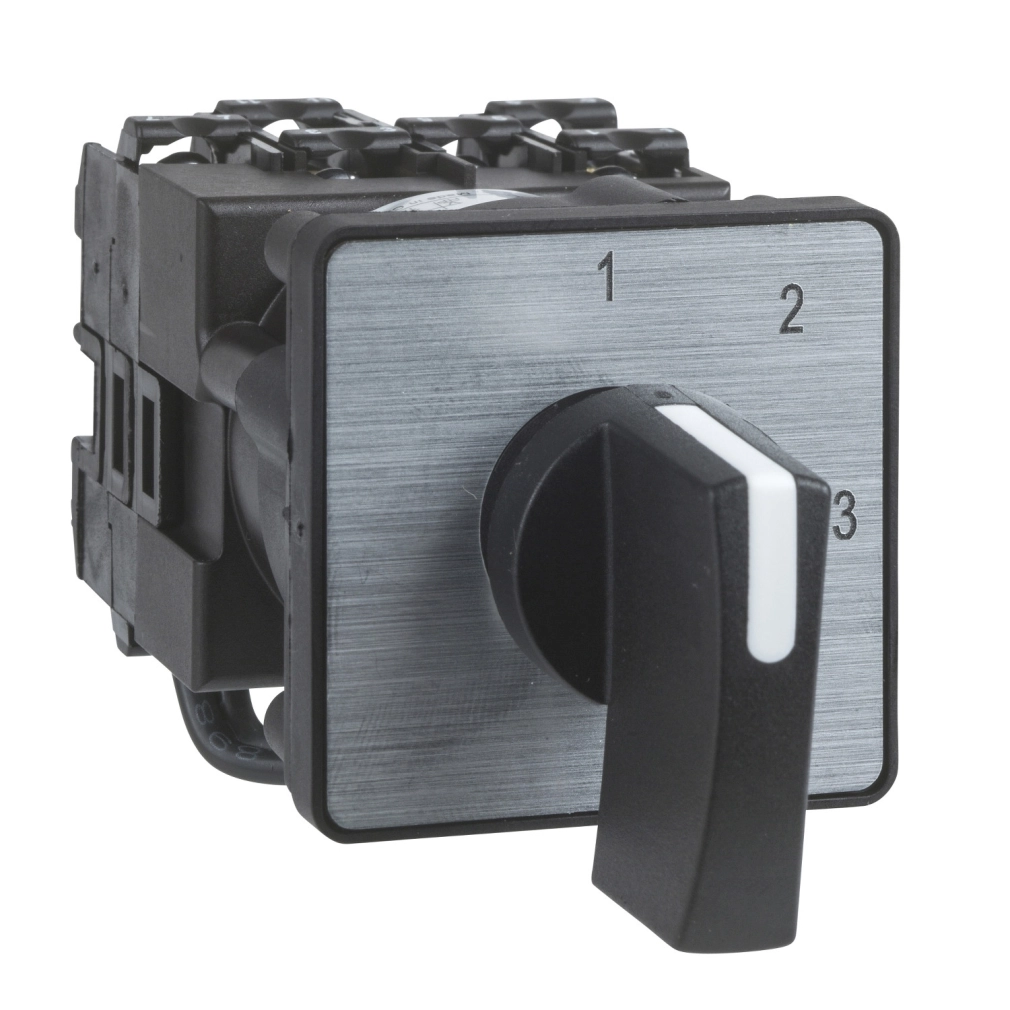

A K1H014QLH modell 2 pólusú kialakítással és 4 lépcsős kapcsolási funkcióval rendelkezik, valamint 0 pozícióval is el van látva. A kapcsoló 45 fokos kapcsolási szöggel működik, ami precíz beállítást tesz lehetővé. A kapcsoló előlapja 45x45 mm-es, ami standard kivágásokba illeszkedik, és a kezelőfelületen fémes jelölés található, ahol a 0-1-2-3-4 pozíciók fekete számozással vannak feltüntetve. A készüléket egy 35 mm hosszúságú fekete kar segítségével lehet működtetni, ami ergonomikus használatot biztosít.
Műszaki szempontból a K1H014QLH kiemelkedő paraméterekkel rendelkezik. 12 A konvencionális szabad levegőn történő termikus áramot biztosít, míg a zárt térben ez az érték 10 A. A kapcsoló névleges szigetelési feszültsége 690 V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szabványnak megfelelően. Az eszköz IP40-es védettségi besorolással rendelkezik az IEC 60529 szerint. A kapcsolási pozíciók jobbra: 0° - 45° - 90° - 135° - 180°. A kapcsoló nem rendelkezik visszatérítő funkcióval, ami azt jelenti, hogy a kapcsoló az adott pozícióban marad, amíg manuálisan nem változtatják meg. Ez az eszköz nem rendelkezik forgófogantyú-lakattal, és pozitív nyitás funkcióval van ellátva, ami a biztonsági alkalmazások szempontjából fontos jellemző.
A K1H014QLH modell kiváló elektromos tartóssággal rendelkezik: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, és 500000 ciklus AC-3 kategóriákban. A maximális működési sebesség 2,5 ciklus/perc AC-21, AC-23 és AC-3 üzemmódokban, illetve 8,333 ciklus/perc AC-15 esetén. A mechanikai élettartama szintén kiemelkedő, 1000000 ciklust biztosítva. A kapcsoló rövidzárlati védelemként 16 A-es gG típusú olvadóbiztosítót igényel, és 10000 A-es rövidzárlati áramnak képes ellenállni. A névleges impulzus állófeszültség 4 kV szigetelési funkcióban, és 6 kV az IEC 947-1 szabványnak megfelelően. A készülék lassú megszakítási kontakt működéssel rendelkezik, és a csatlakozás csavaros kapcsokkal történik, amelyek rugalmas vezetékeknél 2 x 1,5 mm², tömör vezetékeknél pedig 1 x 2,5 mm² keresztmetszetig használhatók.
Schneider Electric Harmony K - K1H014QLH - komplett bütykös kapcsoló, 12A, multifix, 2P, 4 fokozatú +0 léptetőkapcsoló műszaki adatok
Általános jellemzők
Termékkategória: Harmony K
Terméktípus: Komplett bütykös kapcsoló
Komponens megnevezés: K1
Konvencionális szabad levegőn termikus áram: 12 A
Szerelési hely: Előlapi
Rögzítési mód: Multifixing
Bütykös kapcsolófej típusa: 45 x 45 mm-es előlappal
Működtető típusa: Fekete kar, hossz = 35 mm
Forgó fogantyú lezárása: Nincs
Jelölés: Fémes jelölés, 0 - 1 - 2 - 3 - 4 fekete jelöléssel
Bütykös kapcsoló funkció: Léptető kapcsoló
Visszatérítés: Nincs
Kikapcsolt pozíció: Van
Pólus leírás: 2P
Kapcsolási pozíciók: Jobb: 0° - 45° - 90° - 135° - 180°
IP védettségi fok: IP40 az IEC 60529 szerint
Kiegészítő adatok
Lépések száma: 4
Kapcsolási szög: 45°
Névleges szigetelési feszültség: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Konvencionális zárt térben termikus áram: 10 A
Elektromos tartósság: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, 500000 ciklus AC-3
Maximális működési sebesség: 2.5 ciklus/perc AC-21, 2.5 ciklus/perc AC-23, 2.5 ciklus/perc AC-3, 8.333 ciklus/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlati védelem: 16 A olvadóbiztosító, gG típus
Névleges impulzus állófeszültség: 4 kV szigetelési funkcióban, 6 kV az IEC 947-1 szerint
Kontakt működés: Lassú megszakítás
Pozitív nyitás: Van
Elektromos csatlakozás: Csavaros kapcsok rugalmas vezetékhez, kapacitás: 2 x 1,5 mm², Csavaros kapcsok tömör vezetékhez, kapacitás: 1 x 2,5 mm²
Mechanikai élettartam: 1000000 ciklus
CAD szélesség: 45 mm
CAD magasság: 45 mm
CAD mélység: 107 mm
Nettó tömeg: 0,195 kg
Környezeti adatok
Szabványok: IEC 60947-3 erősáramú áramkörre, IEC 60947-5-1 vezérlő áramkörre, CENELEC EN 50013
Terméktanúsítványok: CSA 240 V 3 LE 3 fázis 2 pólus, UL 240 V 0,33 LE 1 fázis 2 pólus, CSA 240 V 1 LE 1 fázis, UL 240 V 1 LE 3 fázis
Védőkezelés: TC
Működési környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
Túlfeszültség kategória: II. osztály az IEC 536 szerint, II. osztály az NF C 20-030 szerint
