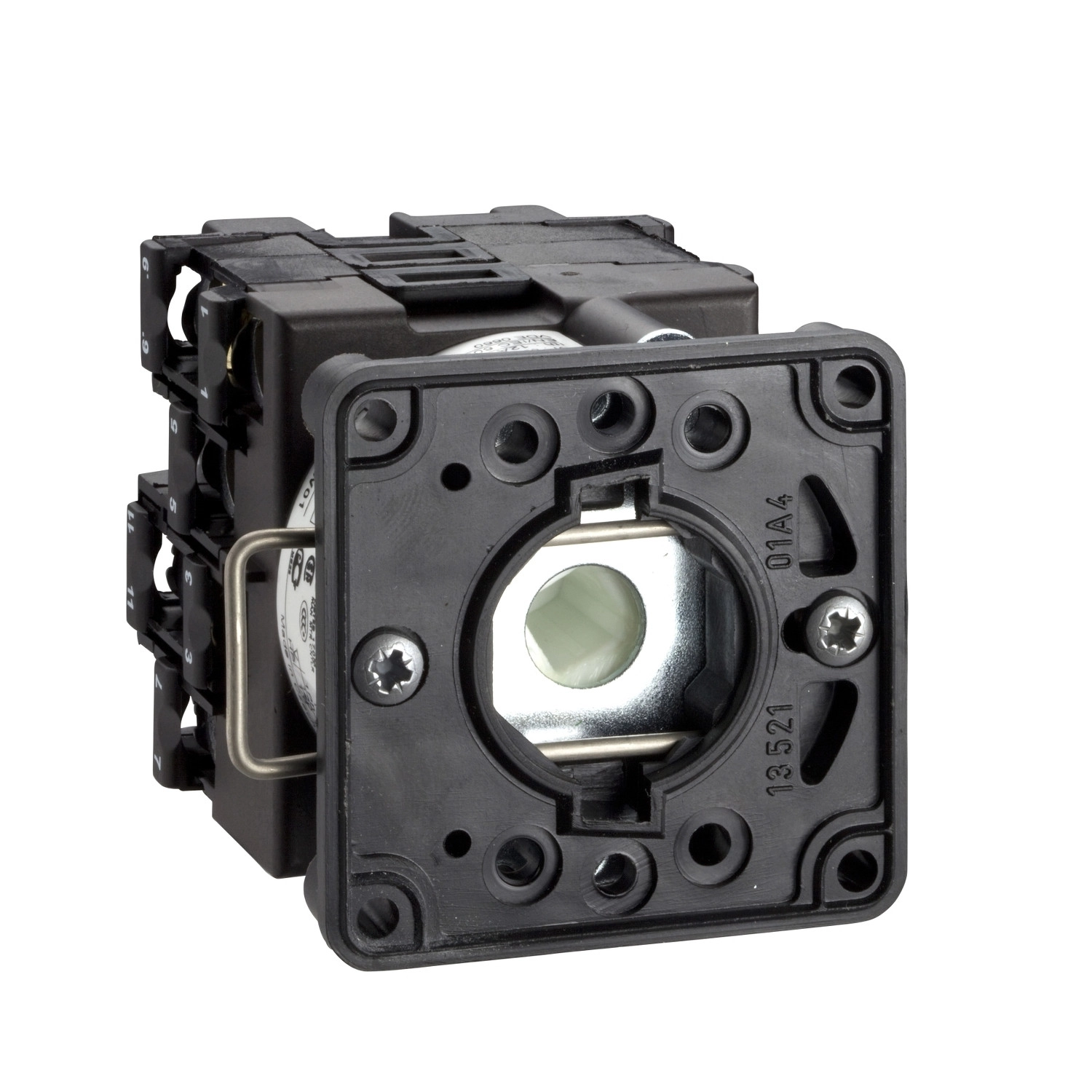

Schneider Electric Harmony K1, K2 - K1B1002H - aljzat kapcsolóhoz - 2 - pólus - 90° - 12 A
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Harmony K sorozat részeként a K1B1002H kamrakapcsoló test kiváló minőségű műanyag anyagból készül, amely ellenáll az ipari környezetben jelentkező igénybevételnek. Az aljzat frontoldalról szerelhető egy standard 22 mm-es furaton keresztül, így könnyen integrálható a legtöbb vezérlőpanelbe. A készülék tartalmazza a kapcsolat blokkokat és a rögzítőlemezt, valamint rendelkezik kikapcsolt (Off) pozícióval is, ami biztonságos üzemeltetést tesz lehetővé.
A K1B1002H műszaki paramétereit tekintve kiemelkedő teljesítményt nyújt. A konvencionális szabad levegős termikus áram (Ith) értéke 12A, míg a konvencionális zárt termikus áram (Ithe) értéke 10A. A névleges szigetelési feszültség (Ui) 690V, amely megfelel az IEC 60947-1 szabvány 3-as szennyezettségi fokozatának. Az impulzus-állósági feszültség (Uimp) szigetelő funkcióban 4 kV, általánosan pedig 6 kV az IEC 947-1 szabványnak megfelelően. A termék számos különböző üzemi teljesítményt támogat, a 600W-tól (AC-3, 230V, 1 fázis) egészen 10500W-ig (AC-21, 500-660V, 3 fázis) terjedően, így rendkívül sokoldalúan használható.
A K1B1002H kapcsoló lassú bontású (slow-break) működéssel és pozitív nyitással rendelkezik, valamint fogócsavaros sorkapcsokkal van felszerelve, amelyek rugalmas vezetékeknél 2 x 1,5 mm², tömör vezetékeknél pedig 1 x 2,5 mm² keresztmetszetig használhatók. Az elektromos élettartam típustól függően akár 1.000.000 ciklus (AC-15, AC-21) vagy 500.000 ciklus (AC-23, AC-3), míg a mechanikai élettartam 1.000.000 ciklus. A maximális működési frekvencia AC-21, AC-23 és AC-3 típusoknál 2,5 kapcsolás/perc, AC-15 esetén pedig 8,333 kapcsolás/perc. A rövidzárlati áram 10.000A, a rövidzárlati védelem pedig 16A-es gG típusú biztosítékkal biztosítható.
Schneider Electric Harmony K1, K2 - K1B1002H - aljzat kapcsolóhoz - 2 - pólus - 90° - 12 A műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony K
Terméktípus: Kamrakapcsoló aljzat
Komponens megnevezése: K1
Konvencionális szabad levegős termikus áram [Ith]: 12 A
Részegység összetétele: Érintkező blokkok + rögzítőlap
Kamrakapcsoló funkció: Kapcsoló
Kikapcsolt pozíció: Kikapcsolt pozícióval
Pólusok leírása: 2P
Kapcsolási pozíciók: Jobb: 0° - 90°
Szerelési hely: Előlap
Rögzítési mód: Ø 22 mm furat
Előlap anyaga: Műanyag
Kiegészítő adatok
Kapcsolási szög: 90°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Konvencionális zárt termikus áram [Ithe]: 10 A
Névleges üzemi teljesítmény W-ban:
10500 W AC-21, 500 - 660 V 3 fázis az IEC 947-3 szerint
1100 W AC-3, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-23A, 230 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 1 fázis az IEC 947-3 szerint
1500 W AC-3, 400 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 500 V 3 fázis az IEC 947-3 szerint
1500 W AC-3, 690 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 400 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 500 V 3 fázis az IEC 947-3 szerint
2200 W AC-23A, 690 V 3 fázis az IEC 947-3 szerint
4800 W AC-21, 230 V 3 fázis az IEC 947-3 szerint
600 W AC-3, 230 V 1 fázis az IEC 947-3 szerint
8300 W AC-21, 400 V 3 fázis az IEC 947-3 szerint
Elektromos jellemzők
Névleges üzemi áram [Ie] AC: 1.8 A 690 V-nál AC-3 3 fázis az IEC 947-3 szerint
2.8 A 500 V-nál AC-3 3 fázis az IEC 947-3 szerint
2.8 A 690 V-nál AC-23A 3 fázis az IEC 947-3 szerint
3.3 A 400 V-nál AC-3 3 fázis az IEC 947-3 szerint
3.8 A 500 V-nál AC-23A 3 fázis az IEC 947-3 szerint
4.6 A 230 V-nál AC-3 3 fázis az IEC 947-3 szerint
4.8 A 400 V-nál AC-23A 3 fázis az IEC 947-3 szerint
5.6 A 230 V-nál AC-23A 3 fázis az IEC 947-3 szerint
1 A 500 V-nál AC-15 az IEC 947-5-1 szerint
2 A 400 V-nál AC-15 az IEC 947-5-1 szerint
3 A 230 V-nál AC-15 az IEC 947-5-1 szerint
Elektromos élettartam: 1000000 ciklus AC-15
1000000 ciklus AC-21
500000 ciklus AC-23
500000 ciklus AC-3
Maximális működési sebesség: 2.5 kapcs/perc AC-21
2.5 kapcs/perc AC-23
2.5 kapcs/perc AC-3
8.333 kapcs/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlati védelem: 16 A gG típusú biztosíték
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelő funkcióban
6 kV az IEC 947-1 szerint
Érintkező működés: Lassú bontás
Pozitív nyitás: Igen
Mechanikai jellemzők
Elektromos csatlakozás: Fogócsavaros sorkapcsok rugalmas vezetékekhez, csatlakozási kapacitás: 2 x 1.5 mm²
Fogócsavaros sorkapcsok tömör vezetékekhez, csatlakozási kapacitás: 1 x 2.5 mm²
Mechanikai élettartam: 1000000 ciklus
Nettó tömeg: 0.105 kg
Környezeti feltételek
Szabványok: IEC 60947-3 erősáramú körre
IEC 60947-5-1 vezérlőáramkörre
CENELEC EN 50013
Tanúsítványok: CSA 240 V 3 LE 3 fázis 2 pólus
UL 240 V 0.33 LE 1 fázis 2 pólus
CSA 240 V 1 LE 1 fázis
UL 240 V 1 LE 3 fázis
Védőkezelés: TC
Környezeti levegő hőmérséklet üzemelés közben: -25…55 °C
Környezeti levegő hőmérséklet tárolás esetén: -40…70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
Túlfeszültség kategória: II. osztály az IEC 536 szerint
II. osztály az NF C 20-030 szerint
