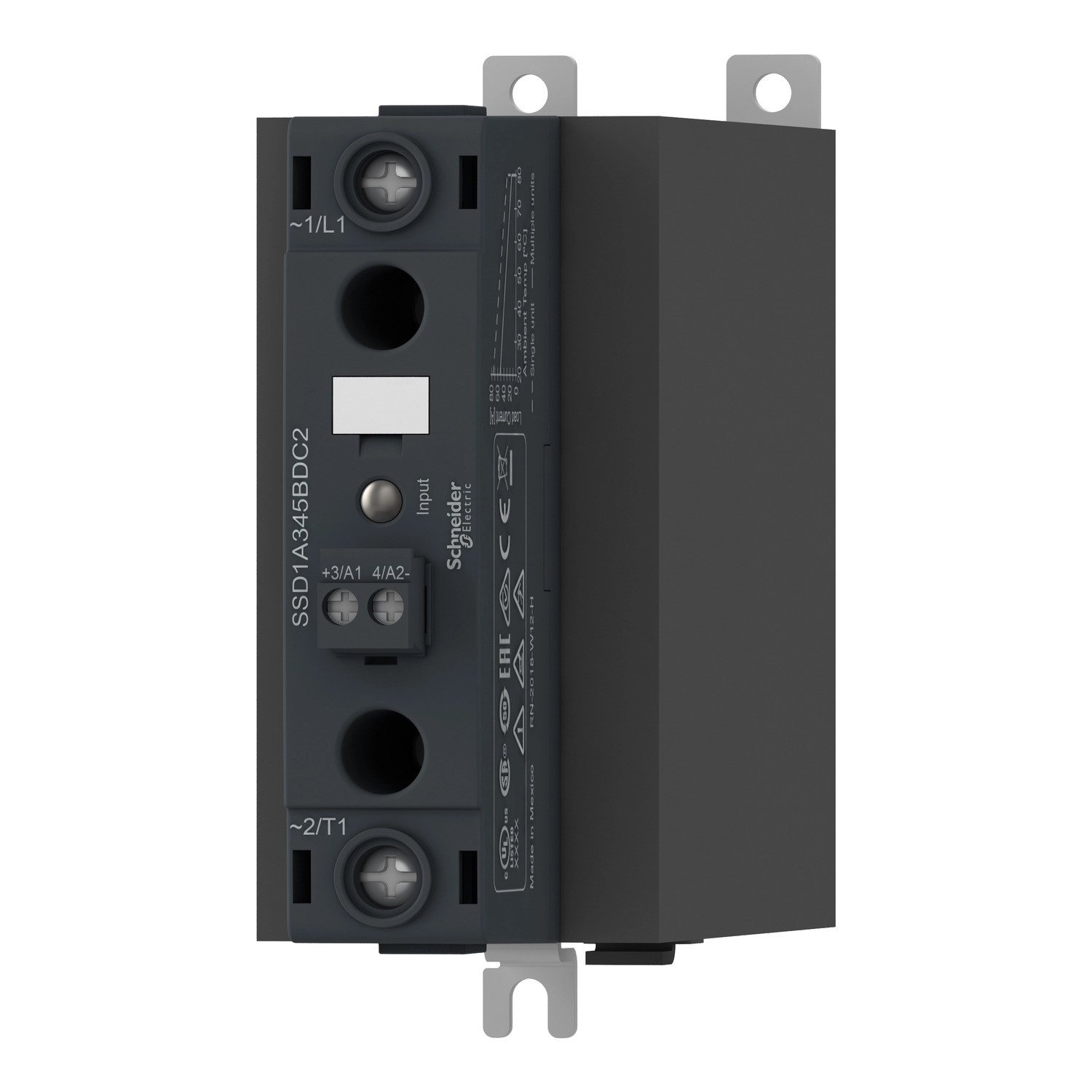

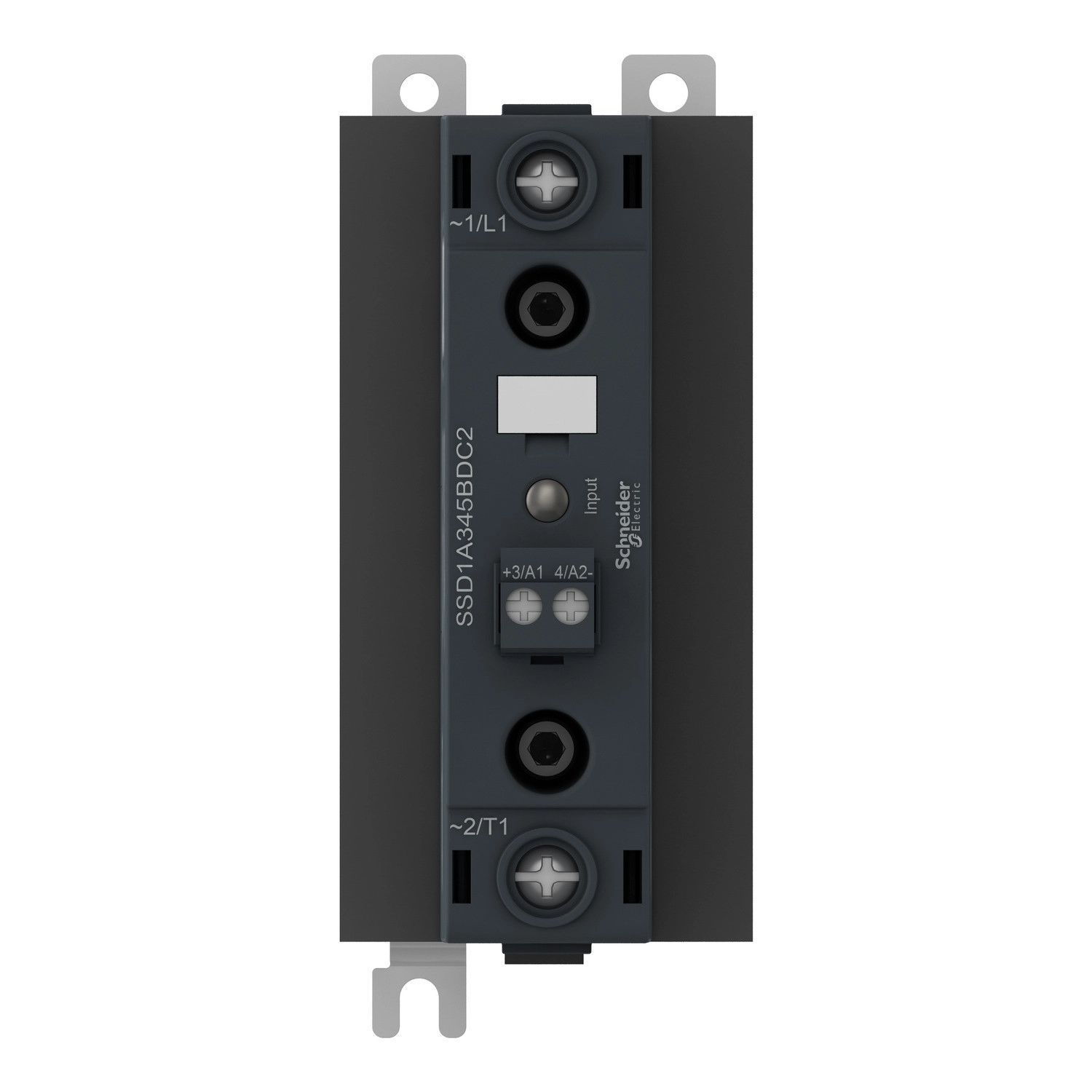

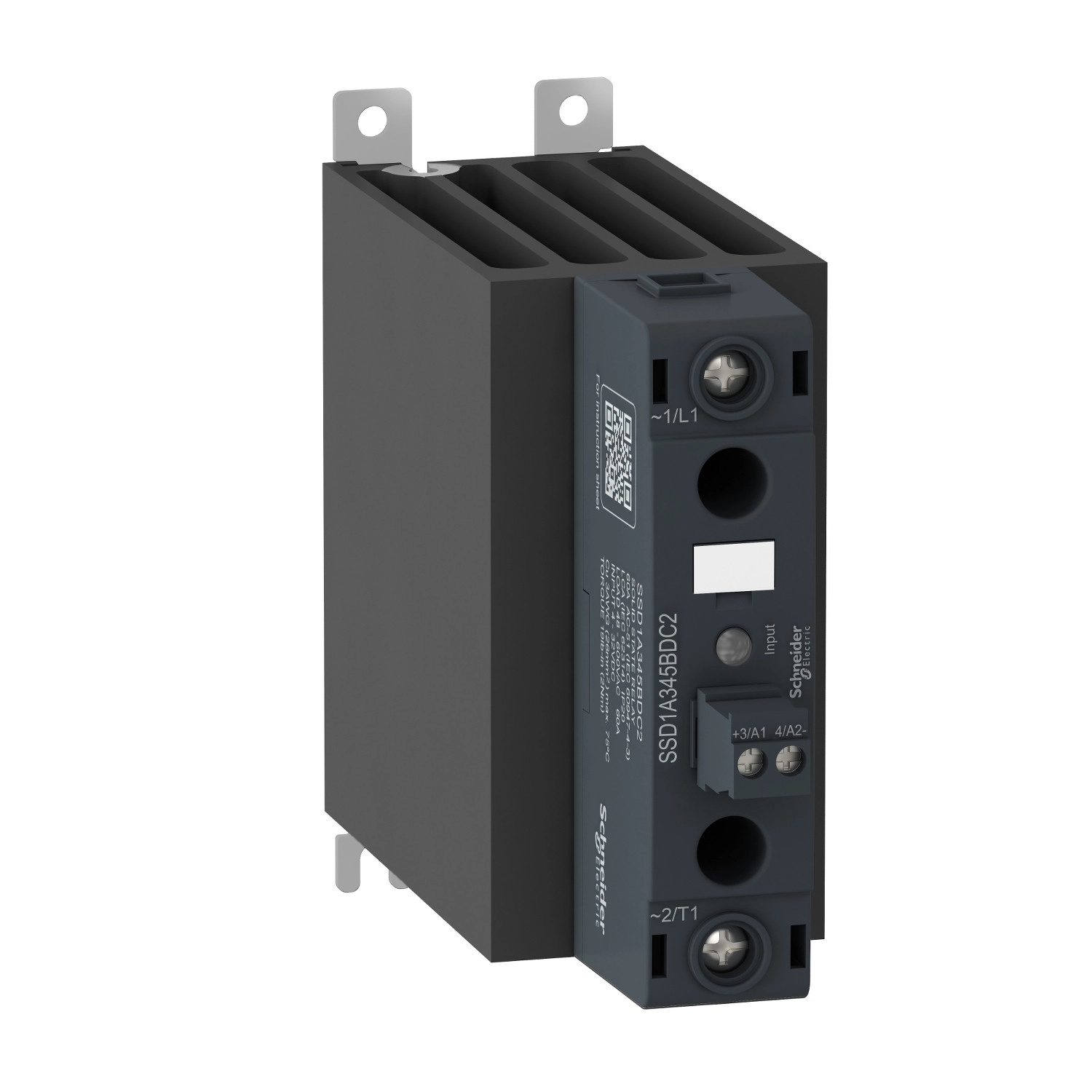

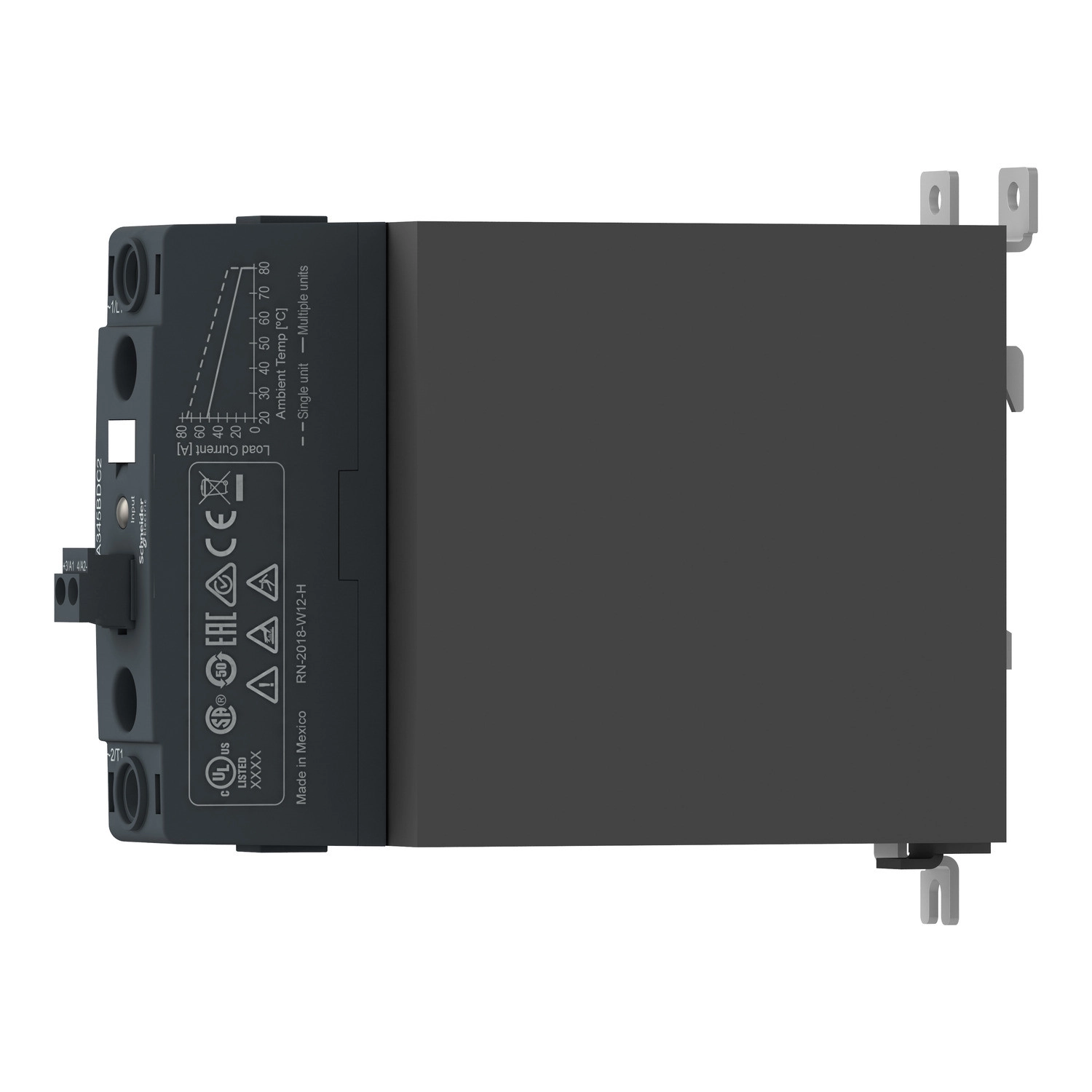

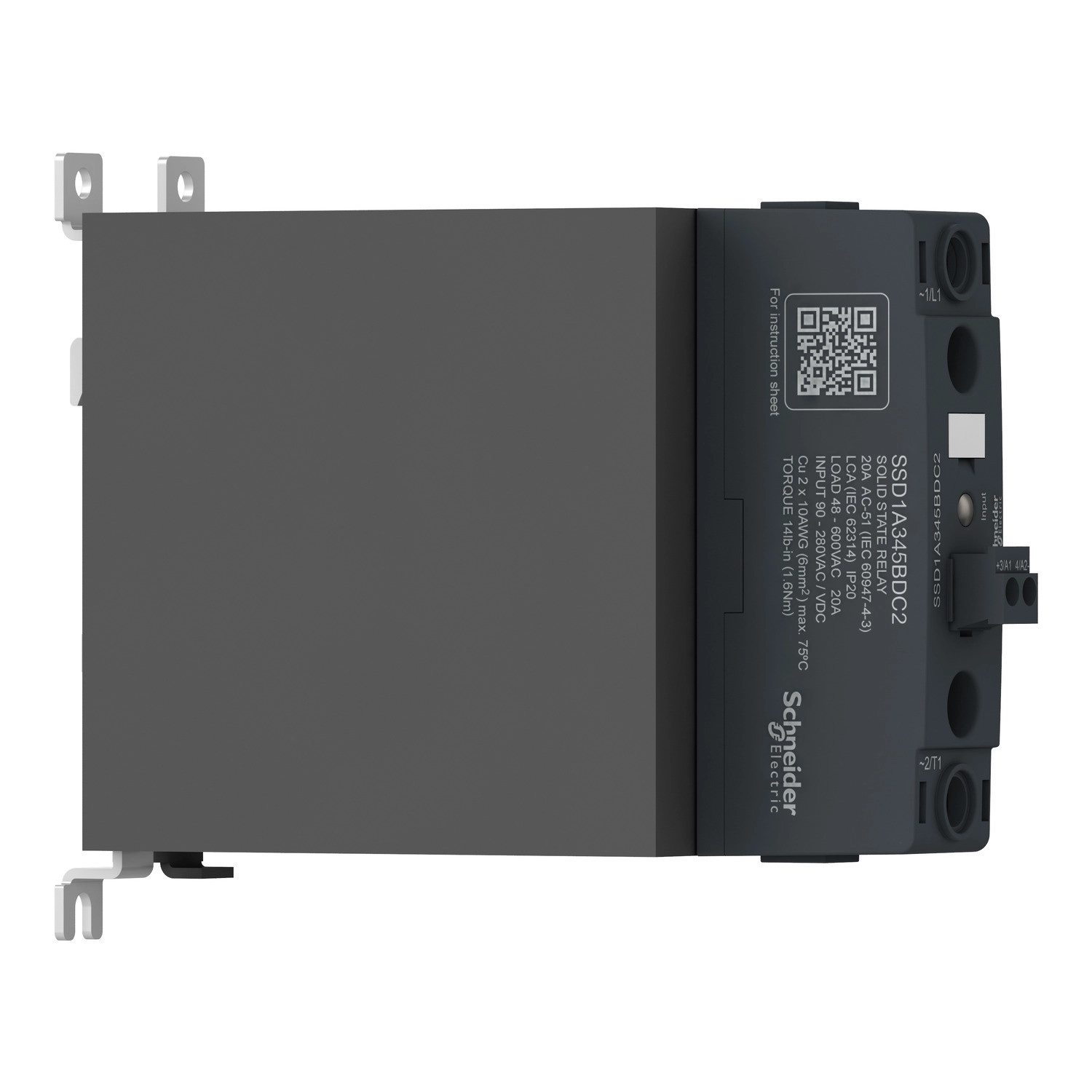

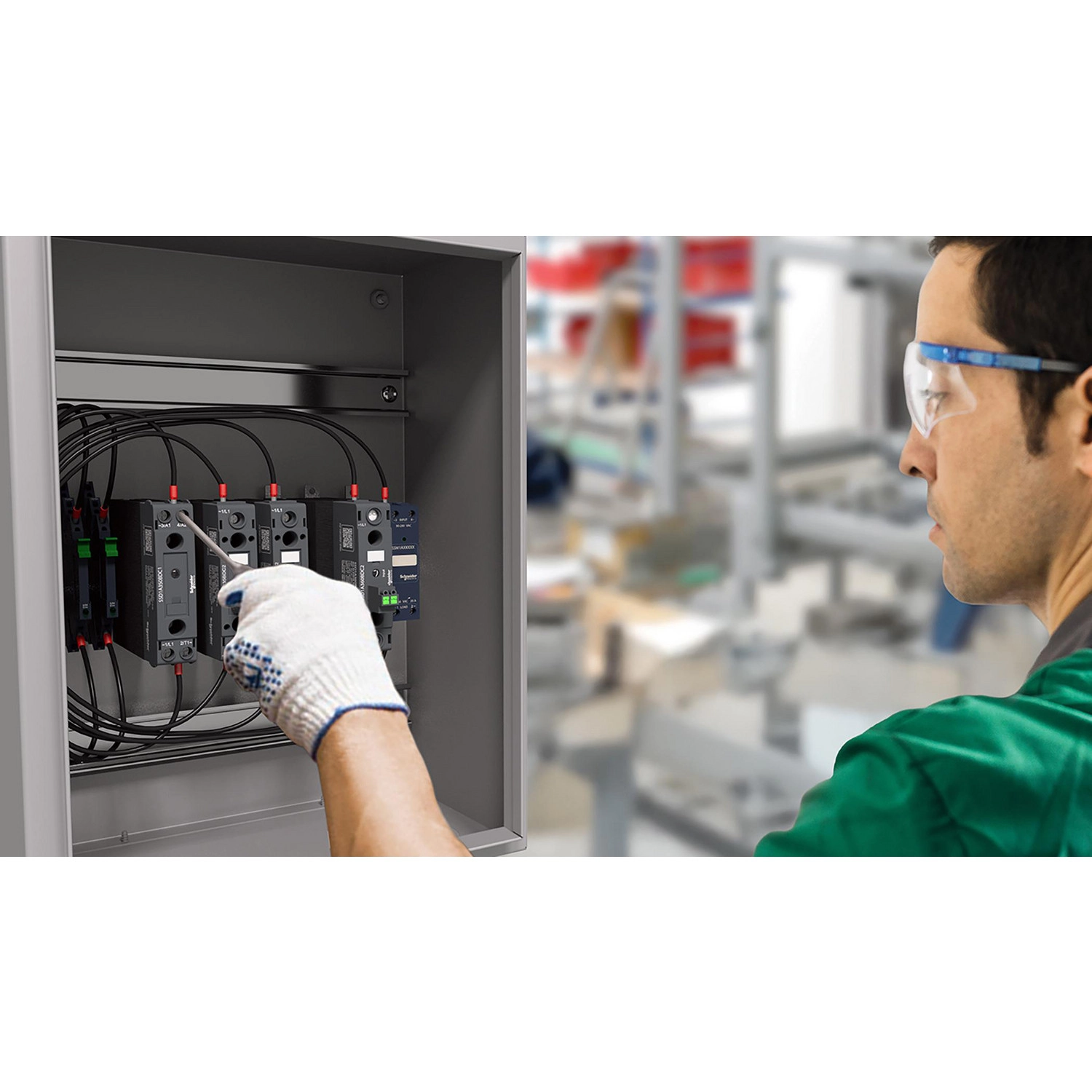

Schneider Electric Harmony Solid State Relays - SSD1A360BDC2 - Soild state relay - DIN rail, 1phase, 48 - 600Vac output, 4 - 32Vdc control, 60A
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A SSD1A360BDC2 modell kontaktor konfigurációban, nulla feszültség kapcsolási móddal működik, ami minimalizálja a kapcsolási tranzienseket és a hálózati zavarokat. A készülék 60 amper névleges árammal rendelkezik, és egyetlen fázis kapcsolására alkalmas. Működési tartománya igen széles: a kimeneti oldalon 48-600V AC feszültségtartományban használható, míg a vezérlő bemenet 4-32V DC feszültséggel működtethető. Ez a sokoldalúság lehetővé teszi, hogy különböző vezérlőrendszerekkel és terhelésekkel használhasd a relét.
A SSD1A360BDC2 szerelhetőség szempontjából is kiemelkedően rugalmas: 35 mm-es szimmetrikus DIN sínre rögzíthető az IEC 60715 szabványnak megfelelően. A termék állapotjelzése egyértelmű: zöld LED jelzi a vezérlőfeszültség jelenlétét. A kapcsolás műszaki paraméterei is figyelemre méltóak: bekapcsolási feszültség 4V DC, míg a kikapcsolási feszültség 1V DC, 10-15 mA bemeneti áramtartománnyal. A terhelési áramtartomány 0,15-60A, ami széleskörű felhasználást tesz lehetővé.
Motor vezérlőként is kiváló választás, különböző teljesítménytartományokban alkalmazható: 1,5 kW/2 LE 120V AC, 3,73 kW/5 LE 240V AC és 7,46 kW/10 LE 480V AC terhelésig. A termék kiemelkedő védelmi paraméterekkel rendelkezik, 1200V tranziens túlfeszültséget képes elviselni, és 1350A bekapcsolási áramlökést 60 Hz-en. Rövidzárlat elleni védelme Type 1 és Type 2 kategóriáknak felel meg. Az elektromágneses kompatibilitás tekintetében számos IEC szabványnak megfelelően tesztelték, többek között elektrosztatikus kisülés, vezetett és sugárzott rádiófrekvenciás elektromágneses mezők elleni védelem szempontjából.
Schneider Electric Harmony Solid State Relays - SSD1A360BDC2 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Solid State Relays
Terméktípus: Moduláris DIN sínre szerelhető relé
Rövid terméknév: SSD1
Csatornák száma: 1
Fázisok száma: 1 fázis
Termékkonfiguráció típusa: Kontaktor konfiguráció dugaszolható csavaros bemenettel

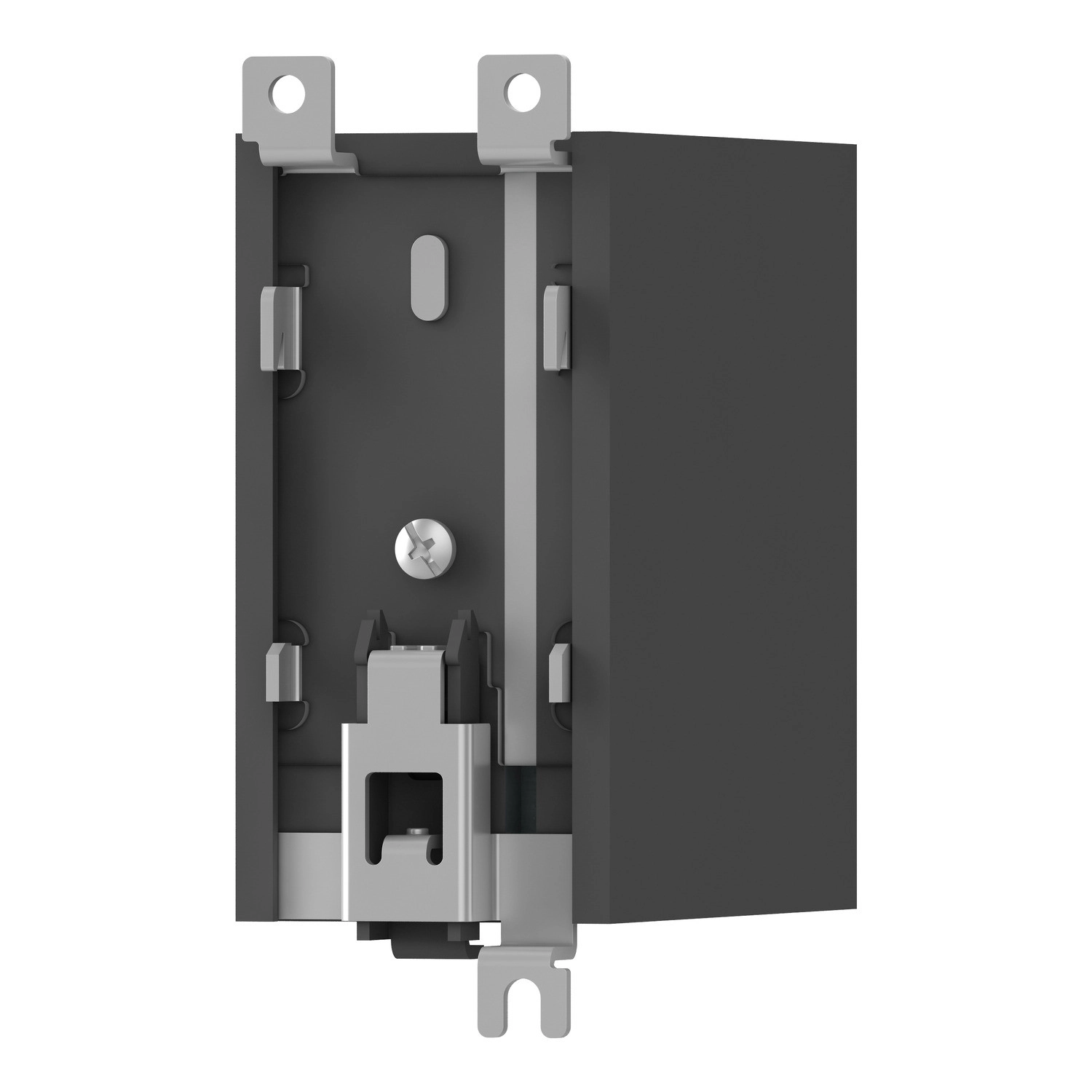

Rögzítési mód: 35 mm szimmetrikus DIN sín az IEC 60715 szabványnak megfelelően
Névleges áram: 60 A
Kimeneti kapcsolási mód: Nulla feszültség kapcsolás
Kiegészítő specifikációk
Üzemi frekvencia: 47...440 Hz
Névleges üzemidő: Folyamatos
Kimeneti feszültség: 48...600 V AC
Vezérlő áramkör feszültség: 4...32 V DC
Meghúzási nyomaték: 0,5 N.m a vezérlő bemenetnél (5 lb.in), 2...2,2 N.m a terhelés kimenetnél (18...20 lb.in)
Csatlakozók - kapcsok: Dugaszolható csavarkapcsok, csatlakozás kapacitása: 0,08...3,30 mm², AWG 28...AWG 12 a bemenetnél; Szorítókapcsok, csatlakozás kapacitása: 10...26,67 mm², AWG 8...AWG 3 a kimenetnél
Dielektromos szilárdság: 4 kV AC bemenet/kimenet áramkör között, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzus állóságú feszültség: 6 kV bemenet/kimenet áramkör között, 6 kV bemenet vagy kimenet és ház között
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Helyi jelzés: LED (zöld) a vezérlő feszültséghez
Felvételi feszültség: 4 V DC bekapcsolás
Ejtési feszültség: 1 V DC kikapcsolás
Bemeneti áramtartomány: 10...15 mA
Félvezető kapcsolás típusa: Nulla feszültség kapcsolás
Terhelési áram: 0,15...60 A
Műszaki paraméterek
Tranziens túlfeszültség: 1200 V
Bekapcsolási áramlökés: 1350 A 60 Hz-nél
Maximális feszültségesés: <1,2 V bekapcsolt állapotban
Motorvezérlő teljesítmény: 1,5 kW/2 LE 120 V AC-nél, 3,73 kW/5 LE 240 V AC-nél, 7,46 kW/10 LE 480 V AC-nél
Eszközforma jelölése: Form 5 félvezető kimenetű DOL kontaktor
Maximális I²t olvadáshoz: 8320 A².s 10 ms-nál, 7593 A².s 8,33 ms-nál
Maximális szivárgási áram: 1 mA kikapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban, maximális névleges feszültségnél
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Teljesítménytényező: 0,5 maximális terhelésnél
Rövidzárlat elleni védelem koordináció: Type 1, Type 2
Túlfeszültség kategória: III
Mechanikai jellemzők
Szélesség: 45 mm
Magasság: 111,5 mm
Mélység: 154,4 mm
Tesztgomb: Nincs tesztgomb
Nettó tömeg: 0,507 kg
Környezeti jellemzők
Tűzállósági besorolás: V-0 az UL 94 szerint
Rezgésállóság: 0,35 mm (f = 10...150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn 11 ms-ig (csúcsgyorsulás), hosszirányú pozícióban az IEC 60068-2-27 szerint; 30 gn 11 ms-ig (csúcsgyorsulás), függőleges pozícióban az IEC 60068-2-27 szerint
Szennyezési fok: 2
Szabványok: IEC 61373:class B: category 1, IEC 60947-4-3, IEC 62314, IEC 60950-1, CSA C22.2 No 14-13, UL 508
IP védettségi fokozat: IP20
Környezeti levegő hőmérséklet üzemelés közben: -40...80 °C
Környezeti levegő hőmérséklet tárolás során: -40...100 °C
