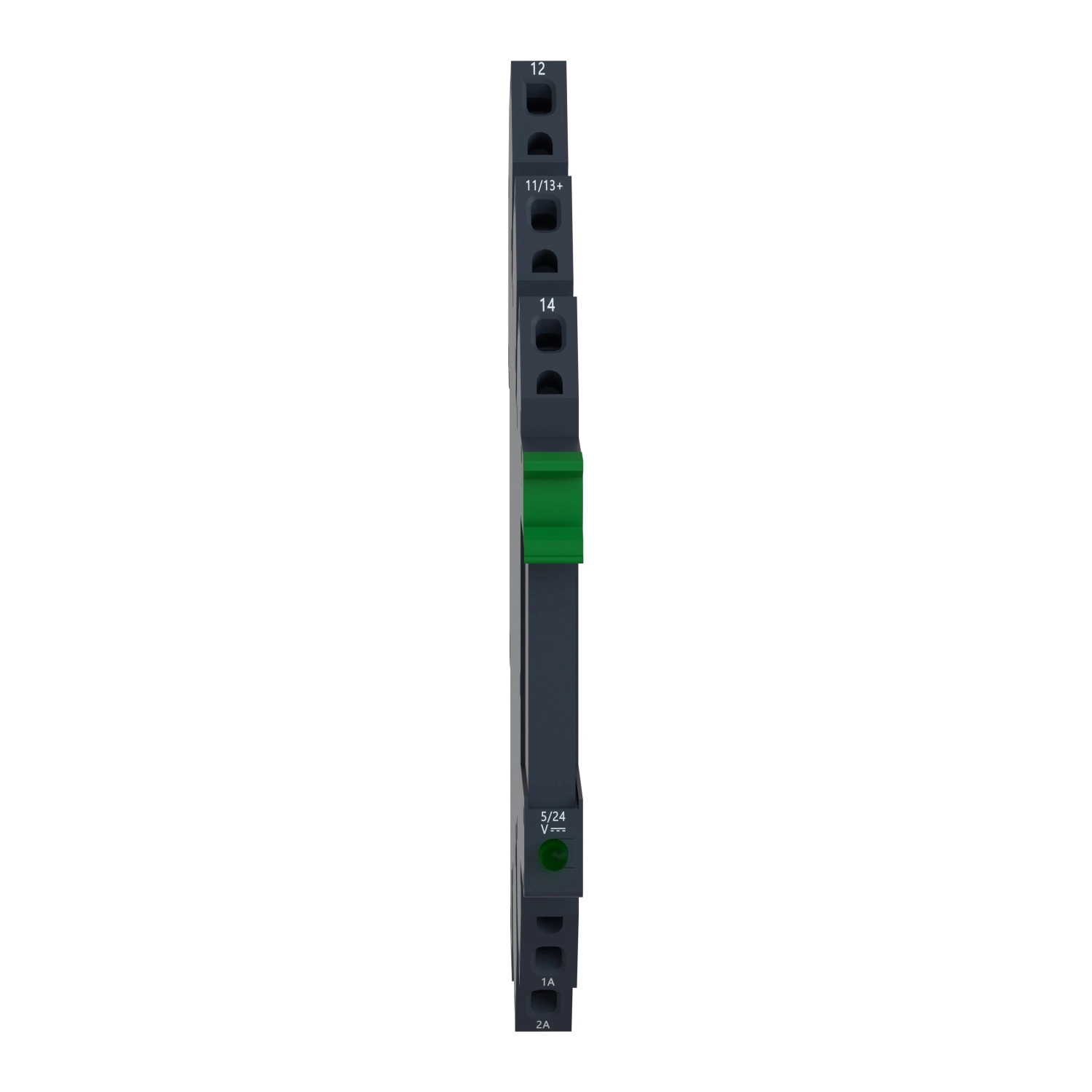

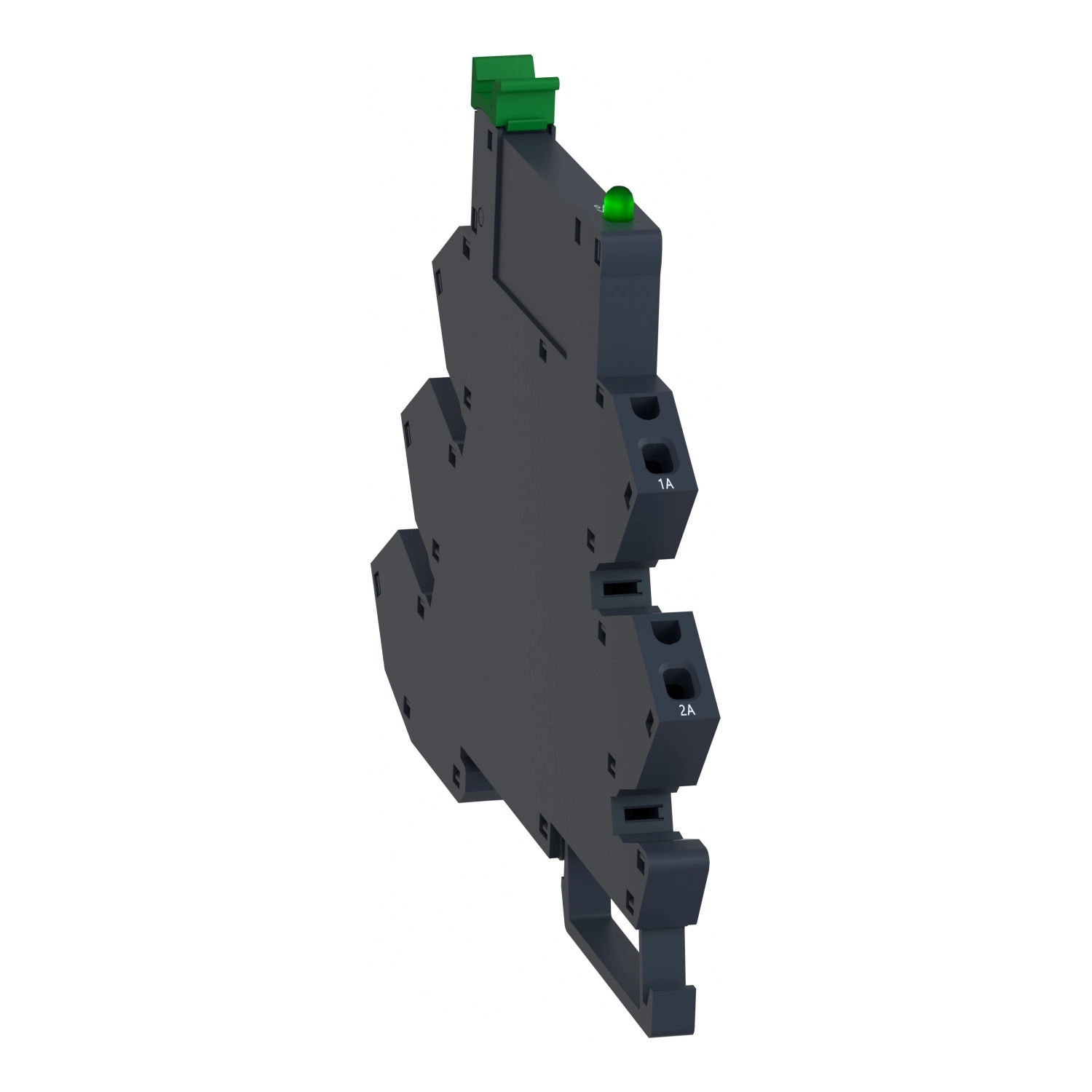

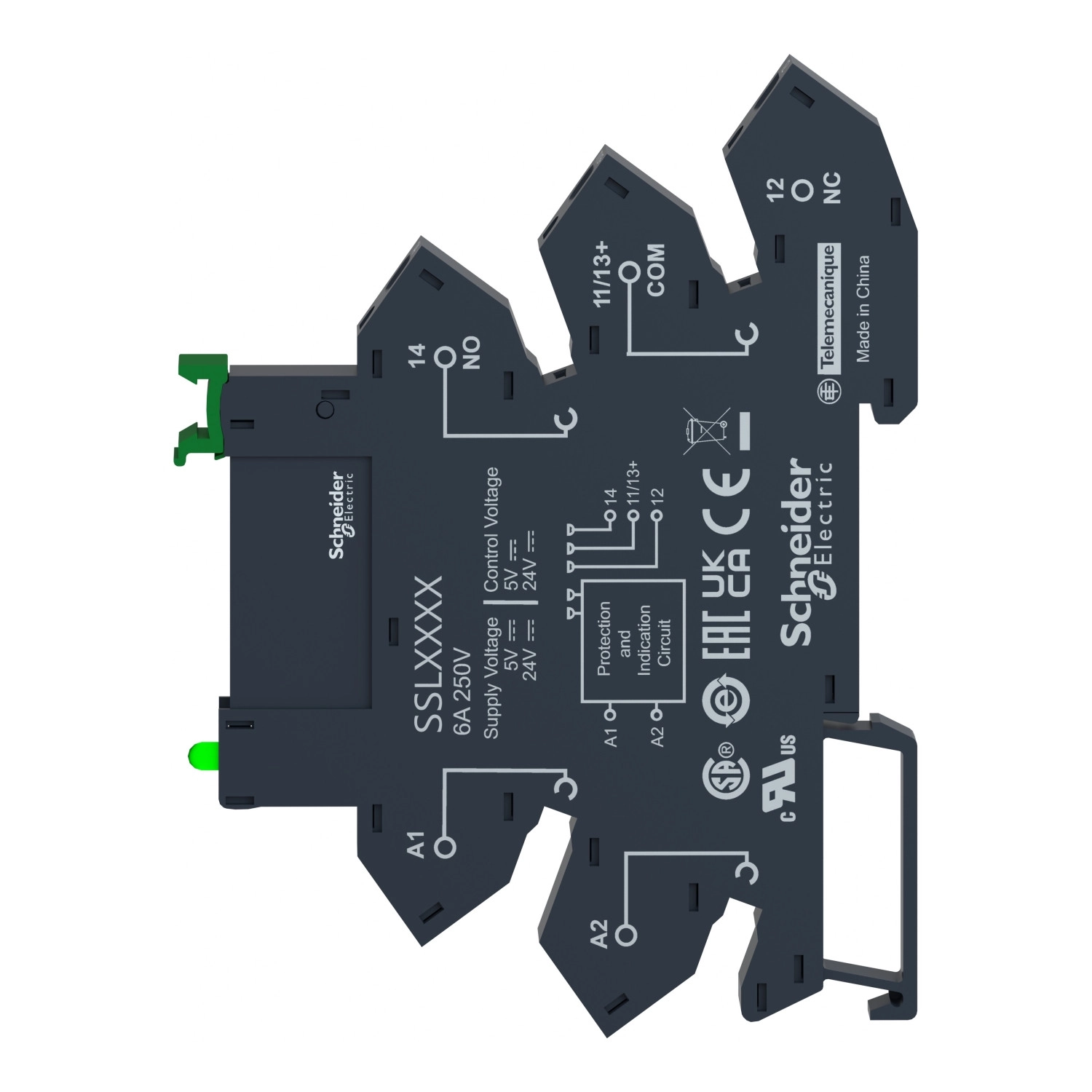

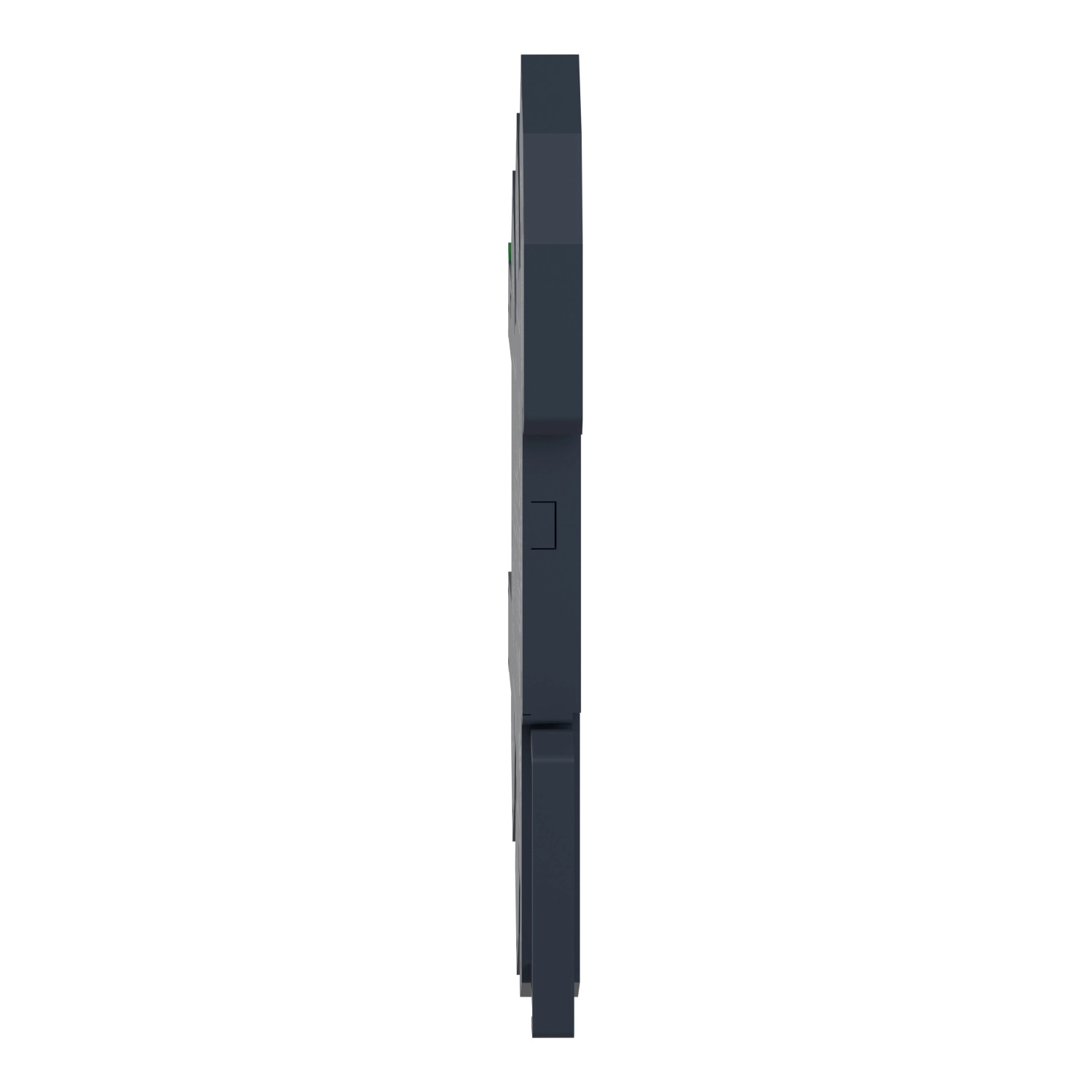

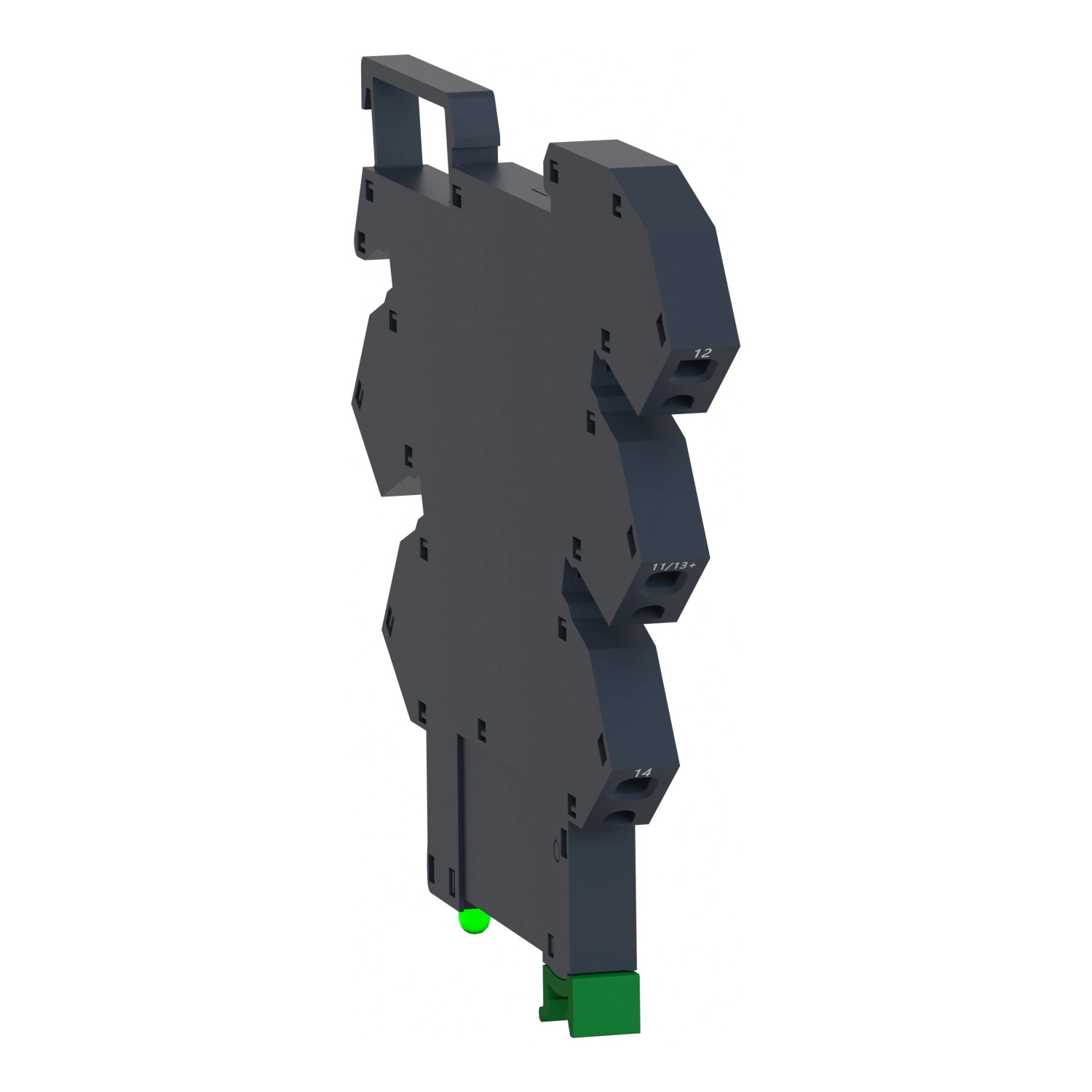

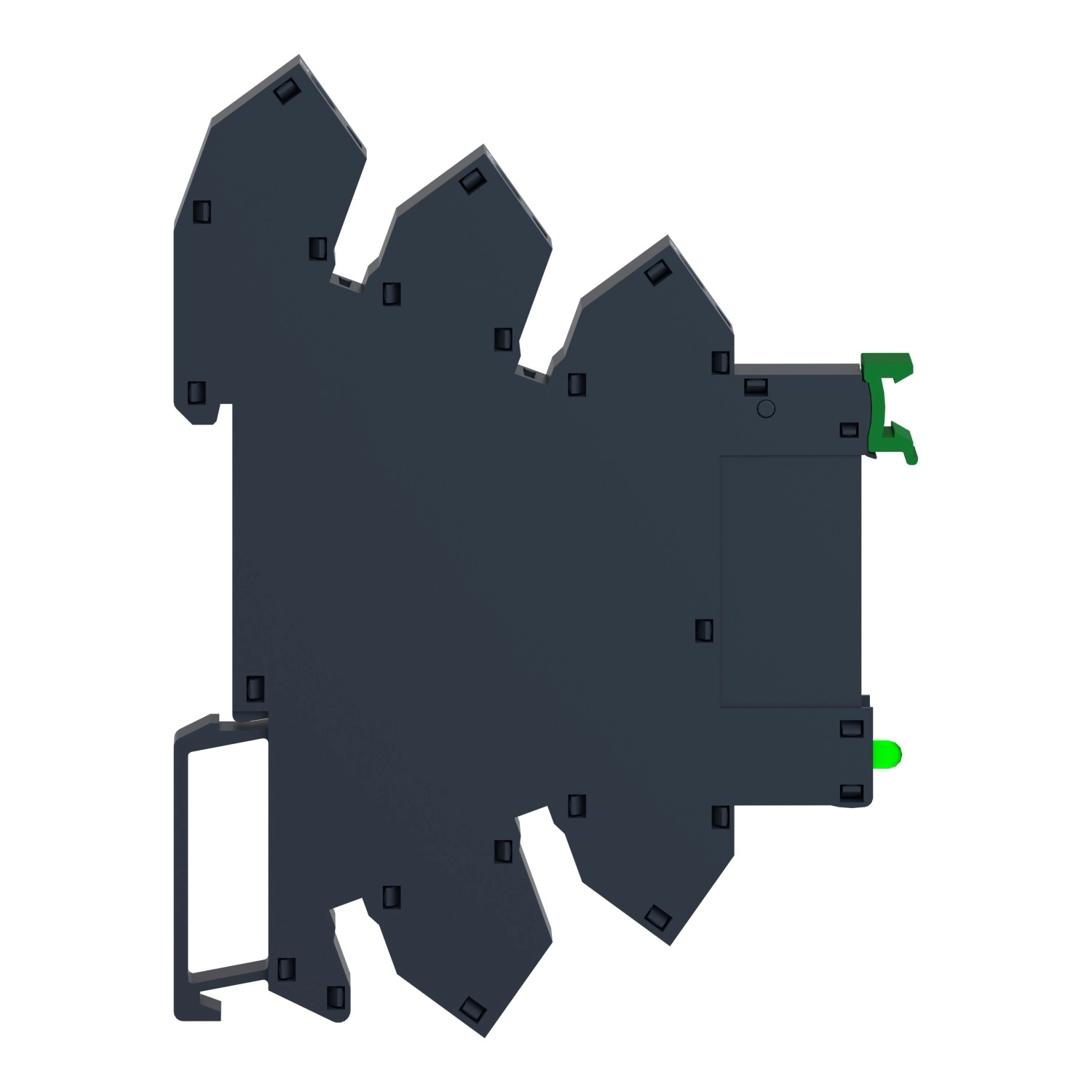

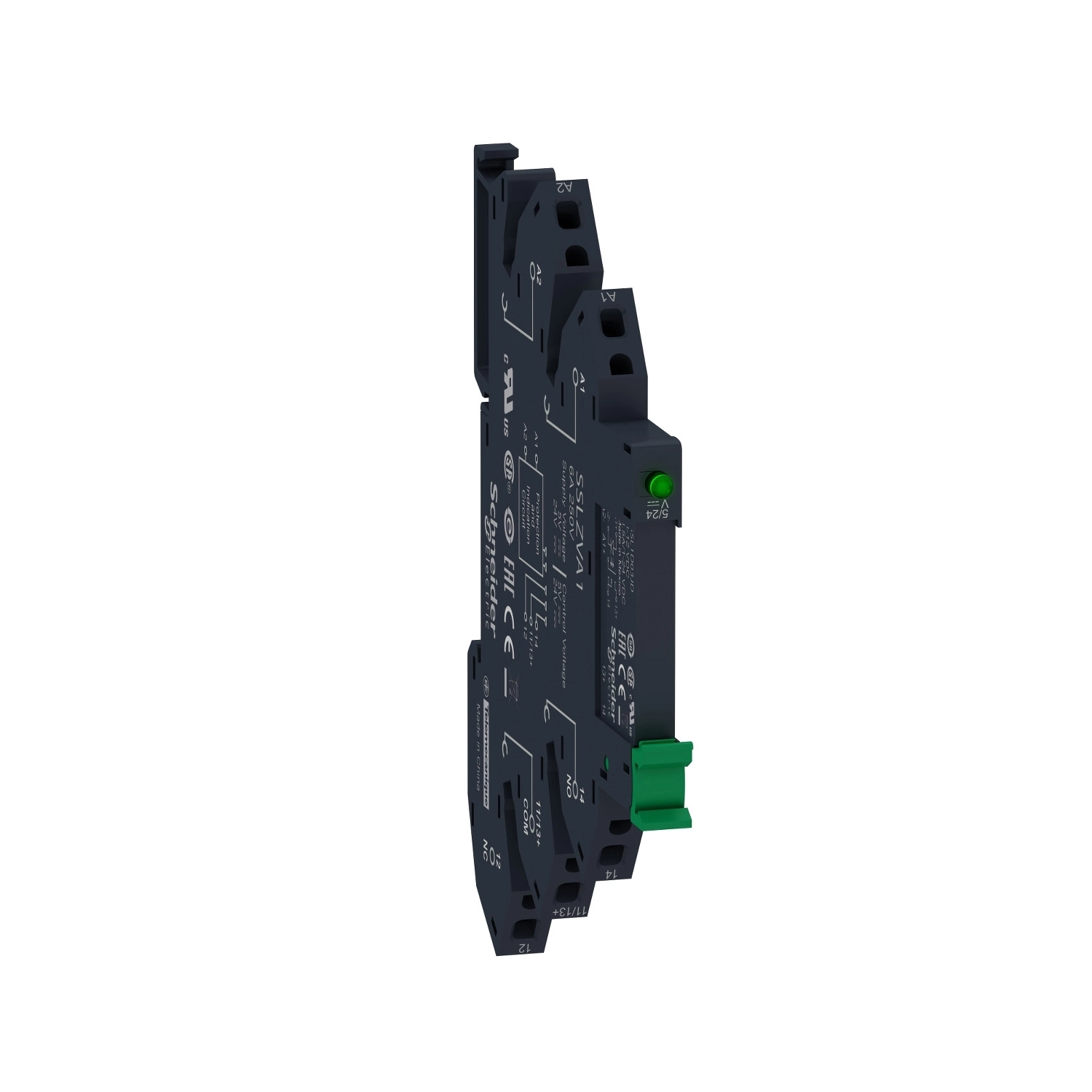

Schneider Electric Harmony Solid State Relays - SSL1A12BDPR - SSL komplett sorkapocs szilárdtestrelé foglalattal, nullfeszültségű kapcsolás, 1NO, 24...280VAC, 2A, 24VDC, rugós
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A SSL1A12BDPR modell 2A névleges áramerősséggel rendelkezik és egyfázisú hálózatokhoz használható. A vezérlőáramköre 16-30V DC tartományban működik, míg kimenete 24-250V AC tartományban dolgozik, így rendkívül sokoldalúan alkalmazható különböző ipari folyamatok vezérlésében. A rugós csatlakozóknak köszönhetően gyorsan és szerszám nélkül telepíthető, ami jelentősen csökkenti a szerelési időt. A készülék SCR kimenettel rendelkezik, ami garantálja a megbízható nullfeszültségű kapcsolást a terhelés felé.
A Schneider SSL1A12BDPR számos műszaki tulajdonsággal büszkélkedhet, amelyek kiemelkedővé teszik a kategóriájában. A bemeneti impedancia 3,43 kOhm, a minimális kapcsolási feszültség 16V DC bekapcsoláskor, míg a maximális 5V DC kikapcsoláskor. A készülék kiváló védelmet nyújt tranziens túlfeszültségek ellen, amelyet a 600V AC specifikáció is alátámaszt. Az impulzus áramterhelhetőség 120A 16,6 ms időtartamra vagy 115A 20 ms időtartamra, ami megfelelő tartalékot biztosít hirtelen terhelésváltozások esetén. A maximális feszültségesés bekapcsolt állapotban kevesebb mint 1,1V, míg a szivárgási áram kikapcsolt állapotban nem haladja meg a 4 mA-t. A készülék rendkívül gyors válaszidővel rendelkezik, mind a be- mind a kikapcsolási idő mindössze 0,5 ciklus.
Az SSL1A12BDPR kompakt kialakítással rendelkezik, szélessége mindössze 6,2 mm, magassága 104,6 mm, mélysége pedig 79,5 mm, így minimális helyet foglal a kapcsolószekrényben. Környezeti hőmérséklet szempontjából -20°C és +70°C között üzemeltethető, tárolási hőmérséklettartománya pedig -20°C és +85°C között van. A készülék IP20 védettségi fokozattal rendelkezik, ami belső térben történő alkalmazásra teszi alkalmassá. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60950-1, IEC 61000, IEC 62314, IEC 61984 és EN 61984 előírásoknak, valamint rendelkezik UL, CSA, CE és GOST tanúsítvánnyal is, ami garantálja a globális piacokon való alkalmazhatóságot.
Schneider Electric Harmony Solid State Relays - SSL1A12BDPR műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony Solid State Relays
Eszköz rövid neve: SSL
Hálózati fázisszám: 1 fázis
Eszköz kivitel: Komplett termék
Elektromos jellemzők
Vezérlő áramkör feszültsége [Uc]: 16...30 V DC
Kimeneti feszültség: 24...250 V AC
Névleges áram [In]: 2 A
Terhelési áram: 0,07...2 A
Bemeneti impedancia: 3,43 kOhm
Minimális kapcsolási feszültség: 16 V DC bekapcsolás
Maximális kapcsolási feszültség: 5 V DC kikapcsolás
Kapacitás kiegyenlítetlenség: 1,5 pF bemenet/kimenet
Kapcsolási jellemzők
Kimeneti kapcsolási mód: Nullfeszültségű kapcsolás
Szilárdtest kimenet típusa: Nullfeszültségű kapcsolás, SCR kimenet
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Maximális feszültségesés: <1,1 V bekapcsolt állapotban
Maximális szivárgási áram: 4 mA kikapcsolt állapotban
dV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségen
Túlfeszültség kategória: III
Túlterhelési jellemzők
Tranziens túlfeszültség: 600 V AC
Túláram: 120 A 16,6 ms-ig, 115 A 20 ms-ig
Maximális I²t olvadáshoz: 285 A².s 10 ms-ig 50 Hz-en, 260 A².s 8,3 ms-ig 60 Hz-en
Csatlakozások
Csatlakozási terminálok: Rugós terminálok
Rögzítési alap: Rugós foglalat
Szorítóerő: 10...40 N.m
Bekötési kapacitás: Hajlékony kábel kábelvéggel: 0,2...1,5 mm² (AWG 24...AWG 16), Tömör kábel kábelvéggel: 0,2...1,5 mm² (AWG 24...AWG 16)
Mechanikai jellemzők
Szélesség: 6,2 mm
Magasság: 104,6 mm
Mélység: 79,5 mm
Környezeti jellemzők
IP védettségi fokozat: IP20
Üzemi környezeti hőmérséklet: -20...70 °C
Tárolási hőmérséklet: -20...85 °C
Lángállóság: V0 megfelelő az UL 94 szerint
Dielektromos szilárdság: 2500 V bemenet/kimenet között
Szennyezettségi fok: 2
Szabványok és tanúsítványok
Szabványok: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Termék tanúsítványok: UL, CSA, CE, UL 508, CSA22.2 No. 14-10, GOST
Jelölések: CURus, CSA, CE, EAC
