Schneider Electric Harmony Solid State Relays - SSL1A12BDR - SSL sorkapocs szilárdtestrelé, pillanat kapcsolás, 1NO, 24...280VAC, 2A, 24VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

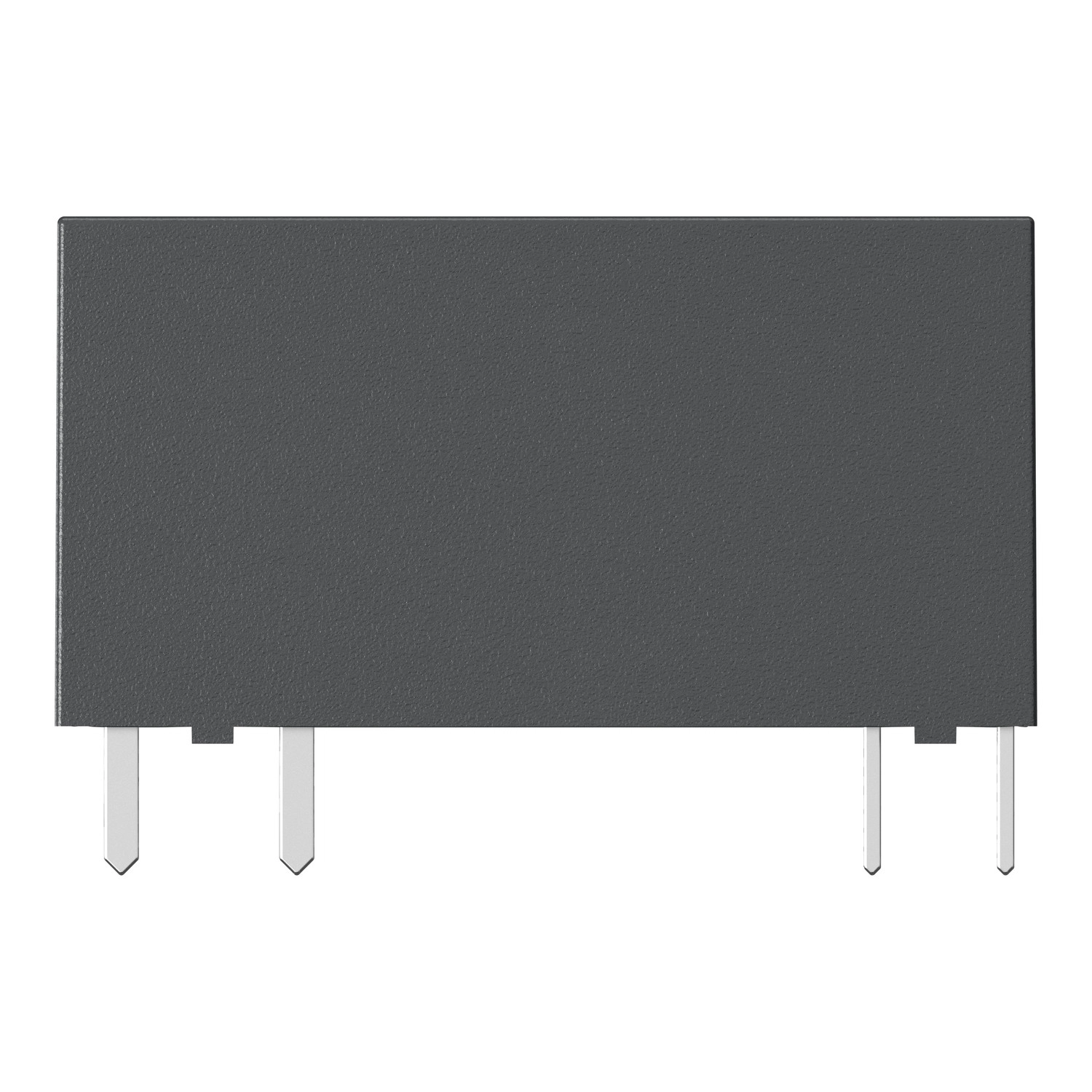

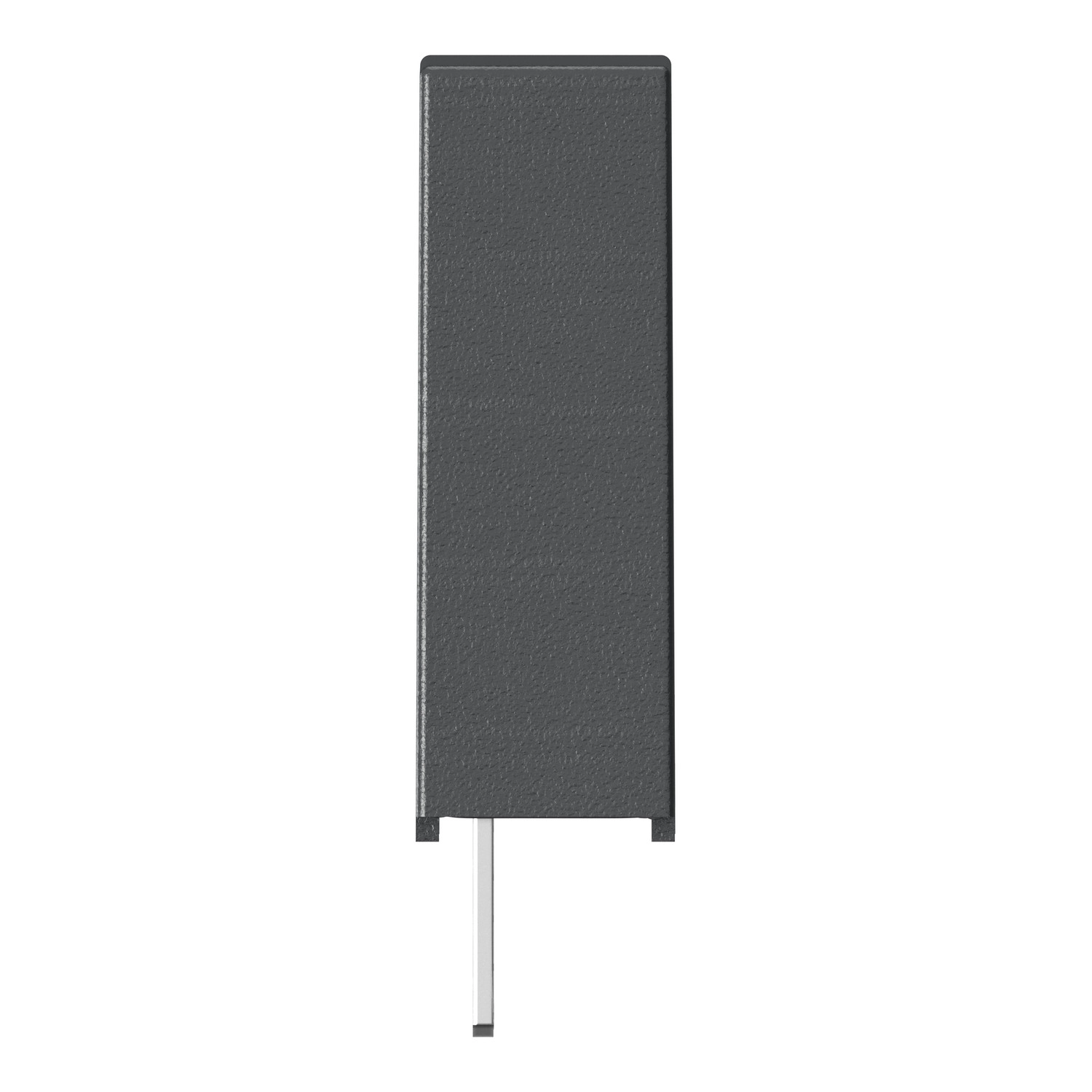

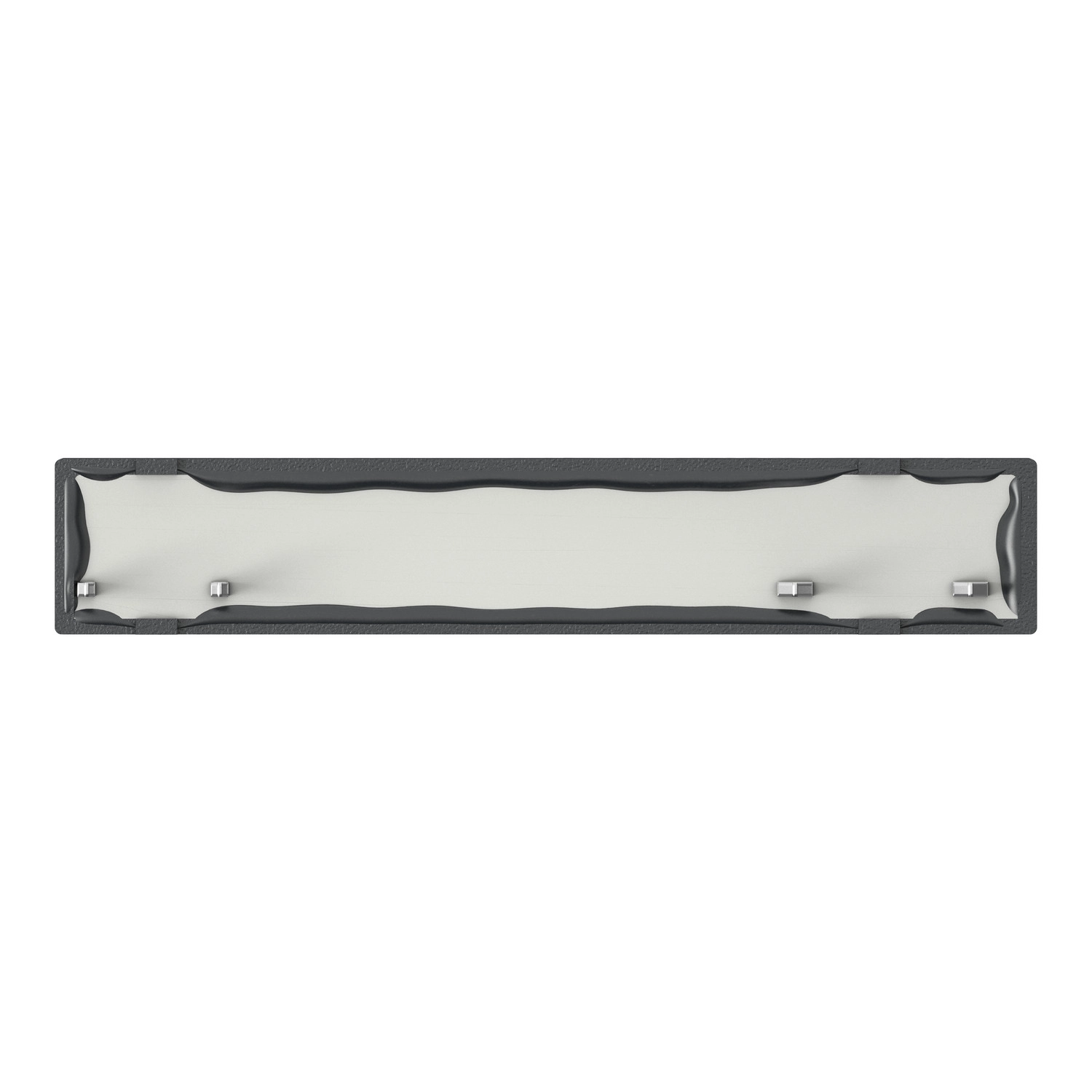

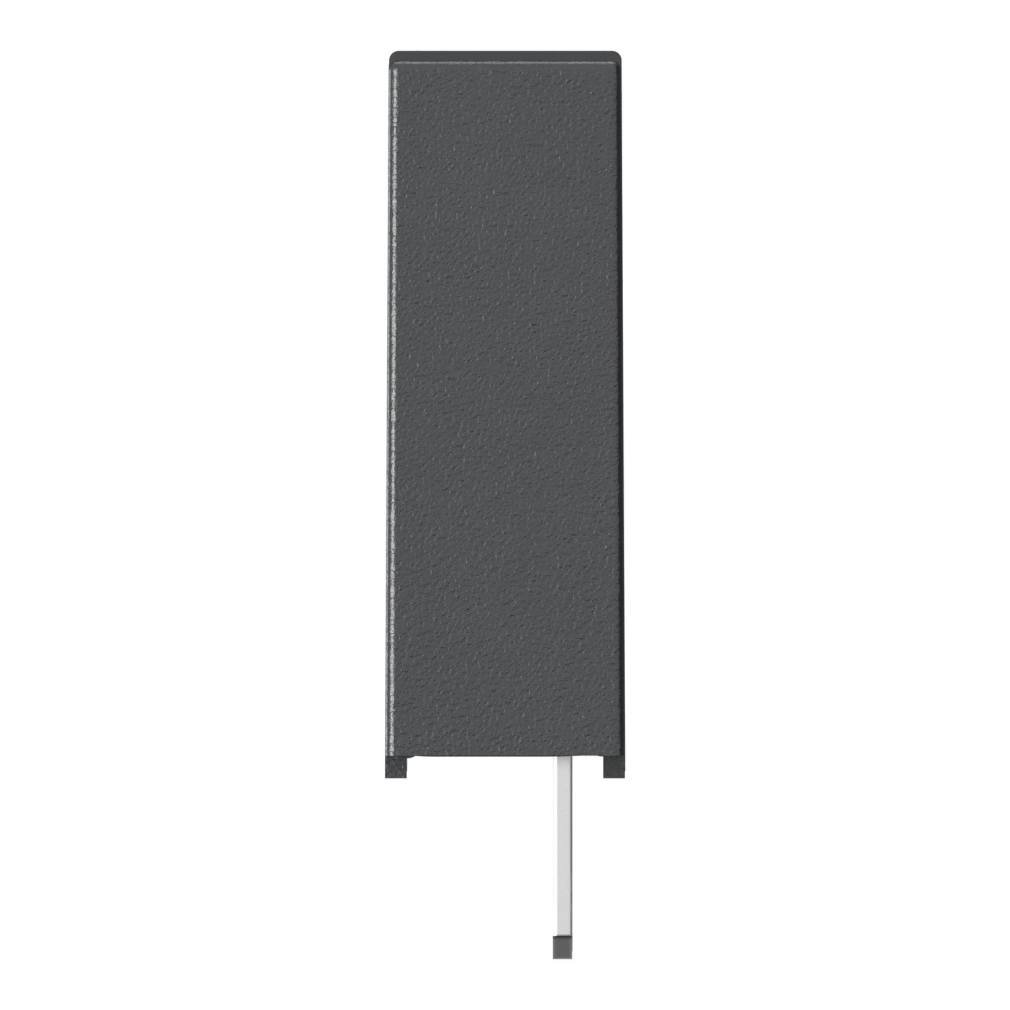

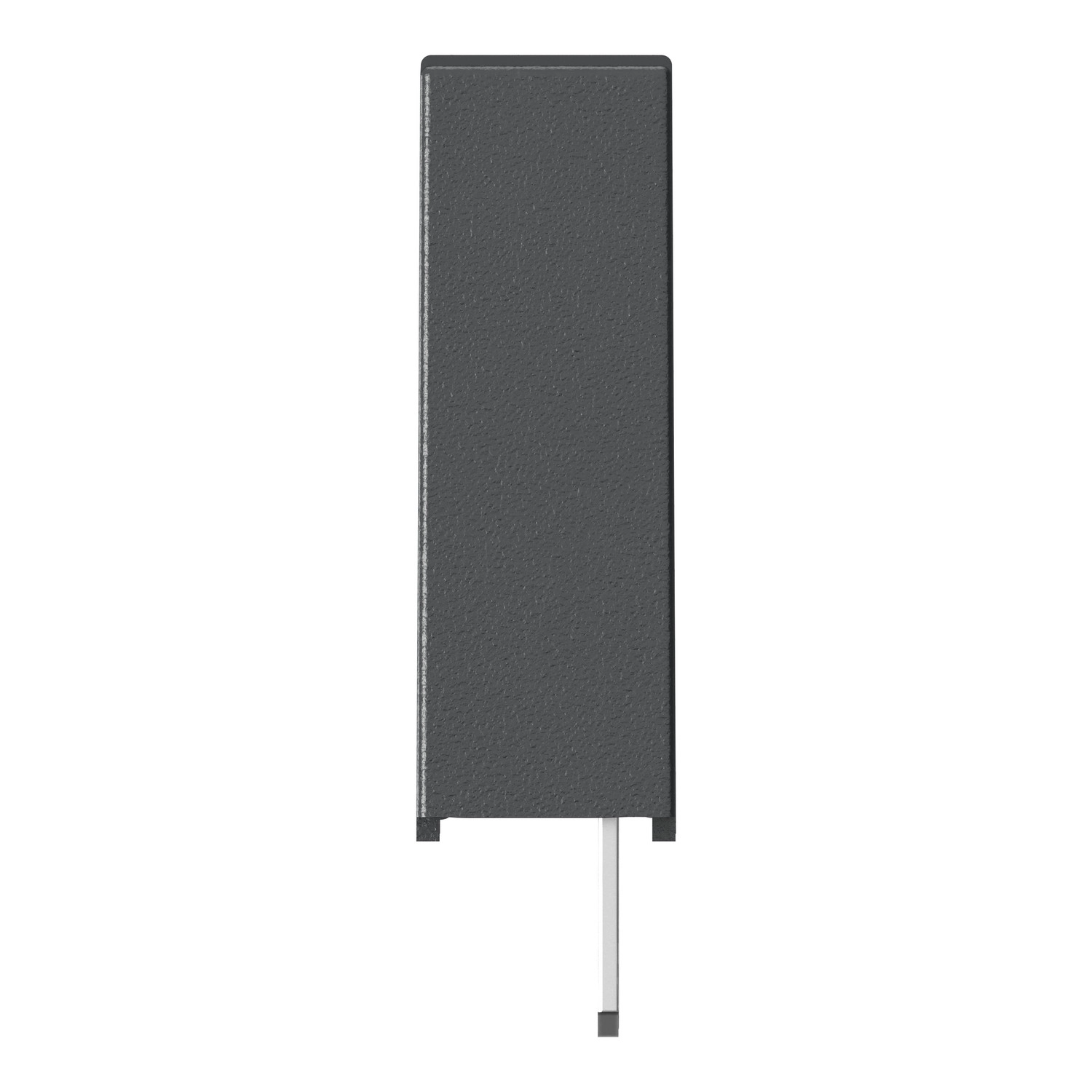

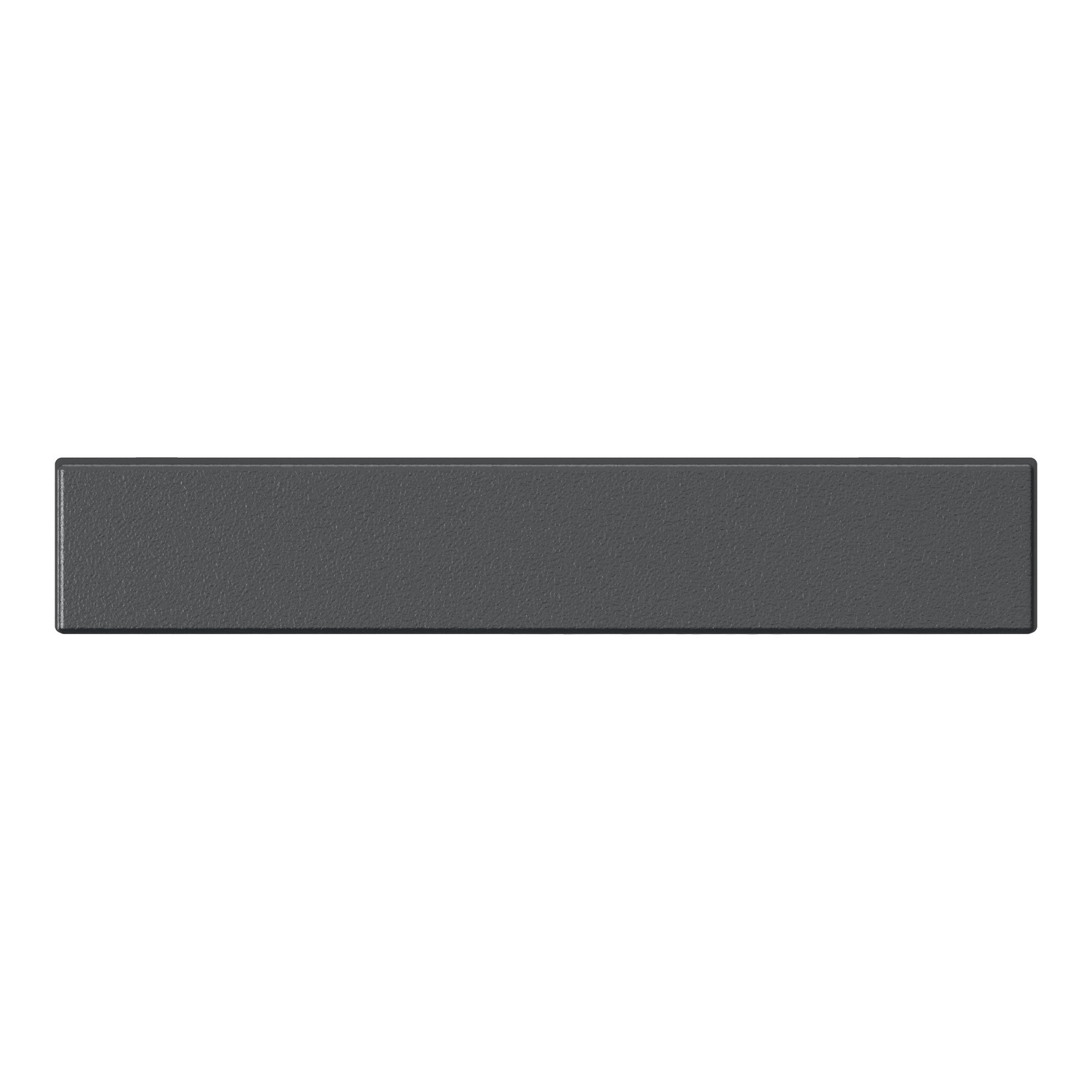

Az SSL1A12BDR egy egyfázisú szilárdtestrelé (solid state relay), amely 15-30V DC vezérlőfeszültséggel működik, és 24-280V AC tartományban képes kimeneti kapcsolást végezni. A relé névleges áramerőssége 2A, amely ideálissá teszi kisebb terhelések, szelepek, szolenoidok vagy kisebb villanymotorok kapcsolására. A kompakt kialakítás - mindössze 5 mm szélesség, 28 mm magasság és 15 mm mélység - különösen előnyös a helytakarékos vezérlőszekrényekben. A relé rendkívül kis mérete ellenére kiváló elektromos szigeteléssel rendelkezik, a szigetelési ellenállás meghaladja a 100 MOhm értéket 500V DC mellett.
A Schneider Electric SSL1A12BDR SCR (Silicon Controlled Rectifier) kimeneti típussal rendelkezik, amely rendkívül gyors kapcsolási időt biztosít: a bekapcsolási idő mindössze 0,1 ms, míg a kikapcsolási idő 0,5 ciklus. A terhelési áram 0,07 és 2A között változhat, és a relé képes 84A-es túláramot elviselni 16,6 ms-ig, valamint 80A-t 20 ms-ig. A maximális feszültségesés bekapcsolt állapotban kevesebb mint 1,5V. A termék kiváló elektromágneses kompatibilitással (EMC) rendelkezik, és megfelel a szigorú tesztkövetelményeknek, beleértve az elektrosztatikus kisülést, a vezetett RF zavarokat, a gyors tranziens/burst immunitást és a túlfeszültség-immunitási teszteket. A relé IP00 védettségi fokozattal rendelkezik, és -20°C és +80°C közötti üzemi hőmérsékleten használható.
Az SSL1A12BDR szilárdtestrelé DIN-sínre szerelhető, és socket-be illeszthető. Használata kifejezetten ajánlott olyan alkalmazásokban, ahol gyakori kapcsolásra van szükség, mivel a mechanikus alkatrészek hiánya miatt a szilárdtestrelék élettartama jelentősen hosszabb a hagyományos relékénél. Az eszköz számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között IEC/EN 60947-4-3, IEC/EN 62314, UL 508, és C22.2 No. 14 szabványoknak, valamint rendelkezik cURus, CSA, EAC, CE és UKCA tanúsítványokkal. A termék a Schneider Electric gyártósoraiban készül, szigorú minőségellenőrzés mellett, ami biztosítja a megbízható és hosszú élettartamú működést.
Schneider Electric Harmony Solid State Relays - SSL1A12BDR műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Eszköz rövid neve: SSL
Hálózati fázisok száma: 1 fázis
Vezérlőáramkör feszültsége: 15-30V DC
Kimeneti kapcsolási mód: Véletlenszerű feszültségkapcsolás
Rövidzárlati áram: 5000A
Kapcsolódó biztosíték névleges értéke: 2,5A 250V-nál, 1. típusú koordináció
Névleges szigetelési feszültség: 280V
Szigetelési ellenállás: >100 MOhm 500V DC-nél
Műszaki specifikációk
Névleges áramerősség: 2A
Kimeneti feszültség: 24-280V AC
Bemeneti áram: 6mA
Bemeneti impedancia: 2500 Ohm
Szilárdtest kimenet típusa: SCR kimenet, véletlenszerű feszültségkapcsolás
Terhelési áram: 0,07-2A
Tranziens túlfeszültség: 600V
Túláram: 84A 16,6 ms-ig, 80A 20 ms-ig
Maximális feszültségesés: <1,5V bekapcsolt állapotban
Maximális szivárgási áram: 4mA kikapcsolt állapotban
DV/dt: 500 V/μs kikapcsolt állapotban, maximális feszültségnél
Válaszidő: 0,5 ciklus (kikapcsolás), 0,1 ms (bekapcsolás)
Fizikai jellemzők
Szélesség: 5 mm
Magasság: 28 mm
Mélység: 15 mm
Eszköz prezentáció: Teljes termék
Környezeti jellemzők
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 2500V bemenet/kimenet között
Szennyezési fok: 2
IP védettségi fokozat: IP00
Környezeti hőmérséklet üzemeltetés közben: -20...80°C
Környezeti hőmérséklet tárolás alatt: -20...85°C
Szabványok és tanúsítványok
Szabványok: IEC/EN 60947-4-3, IEC/EN 62314, UL 508, C22.2 No. 14
Terméktanúsítványok: cURus, CSA, EAC, CE, UKCA
Jelölés: CE
Telepítés
Rögzítési mód: Socket
Szerelés: DIN-sínre szerelhető
