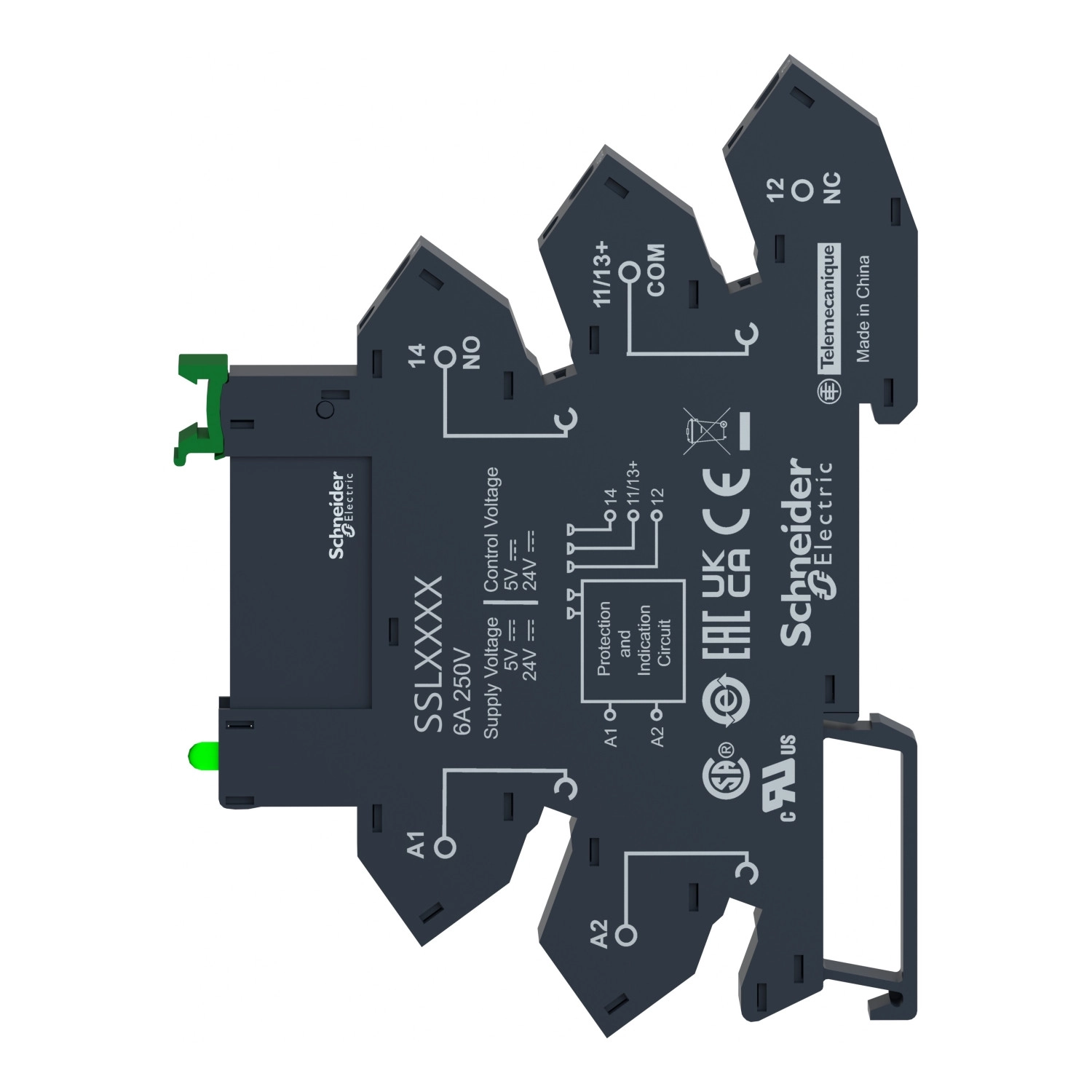

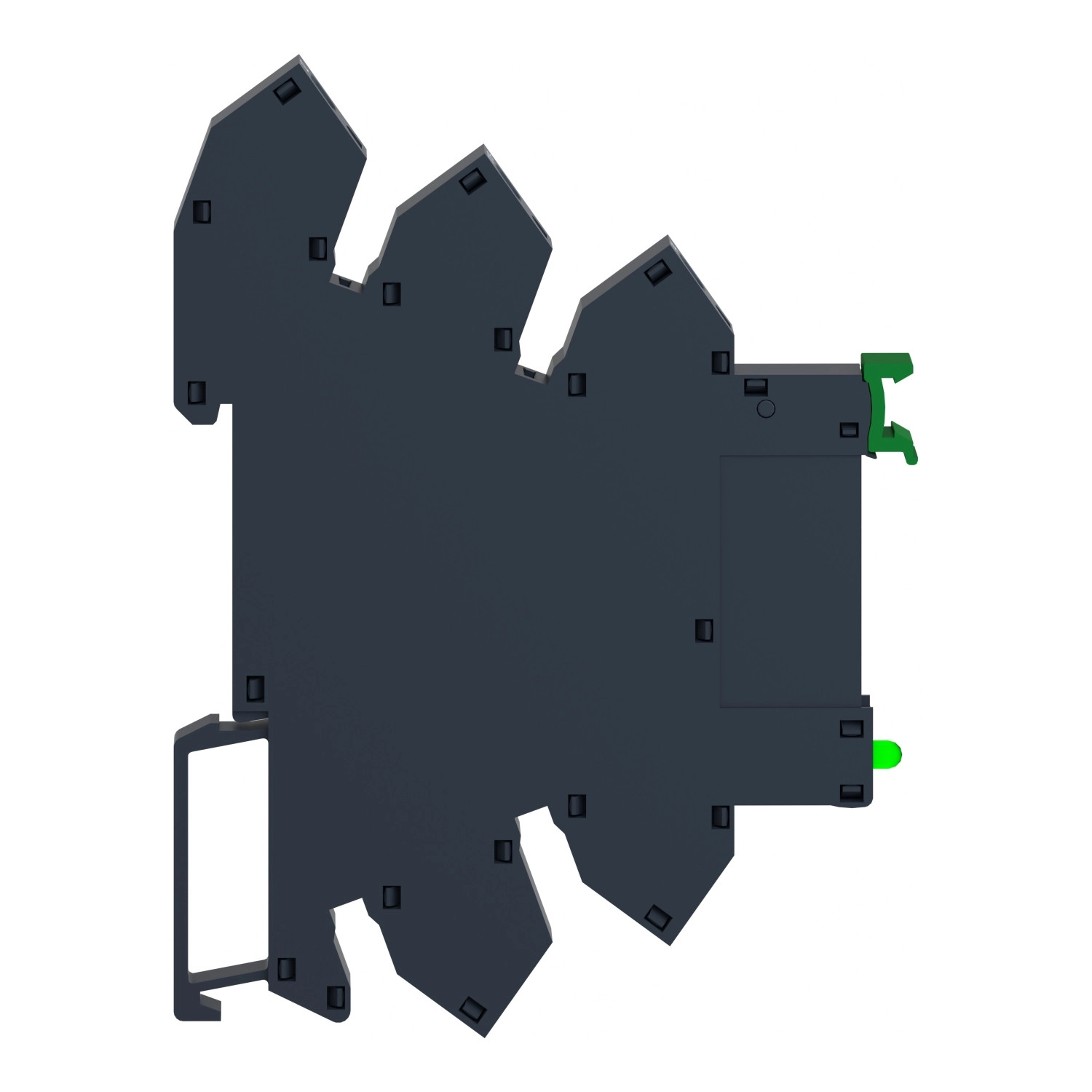

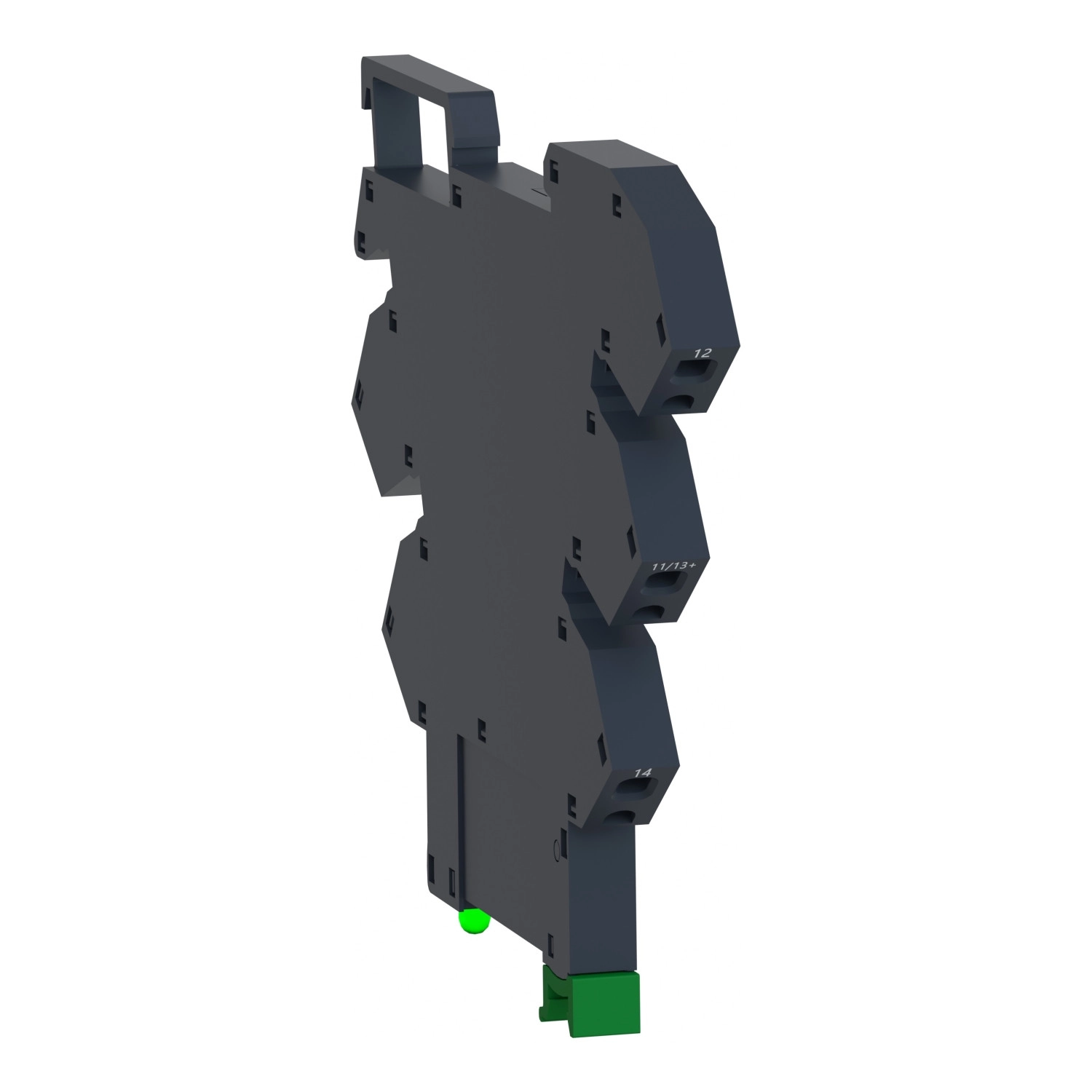

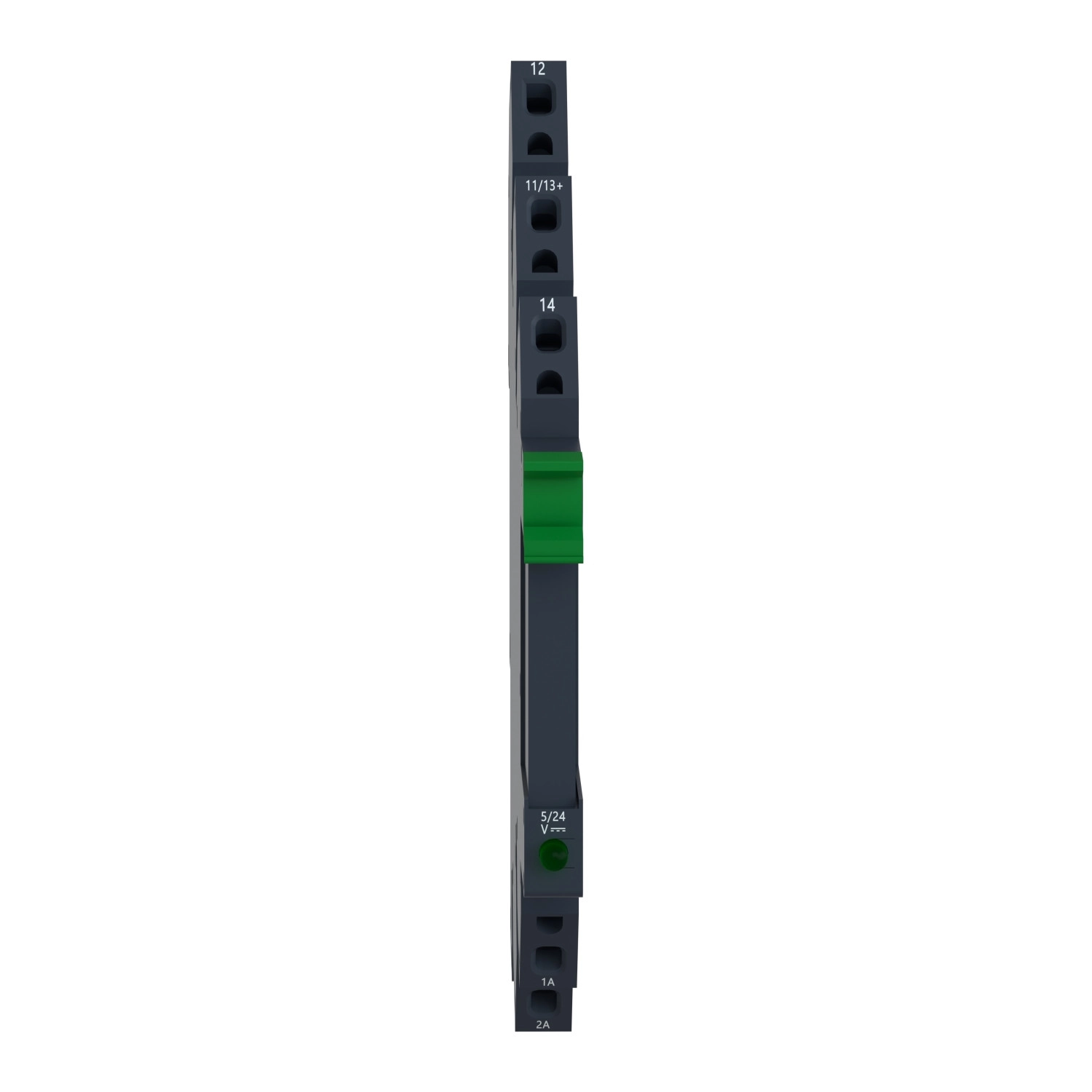

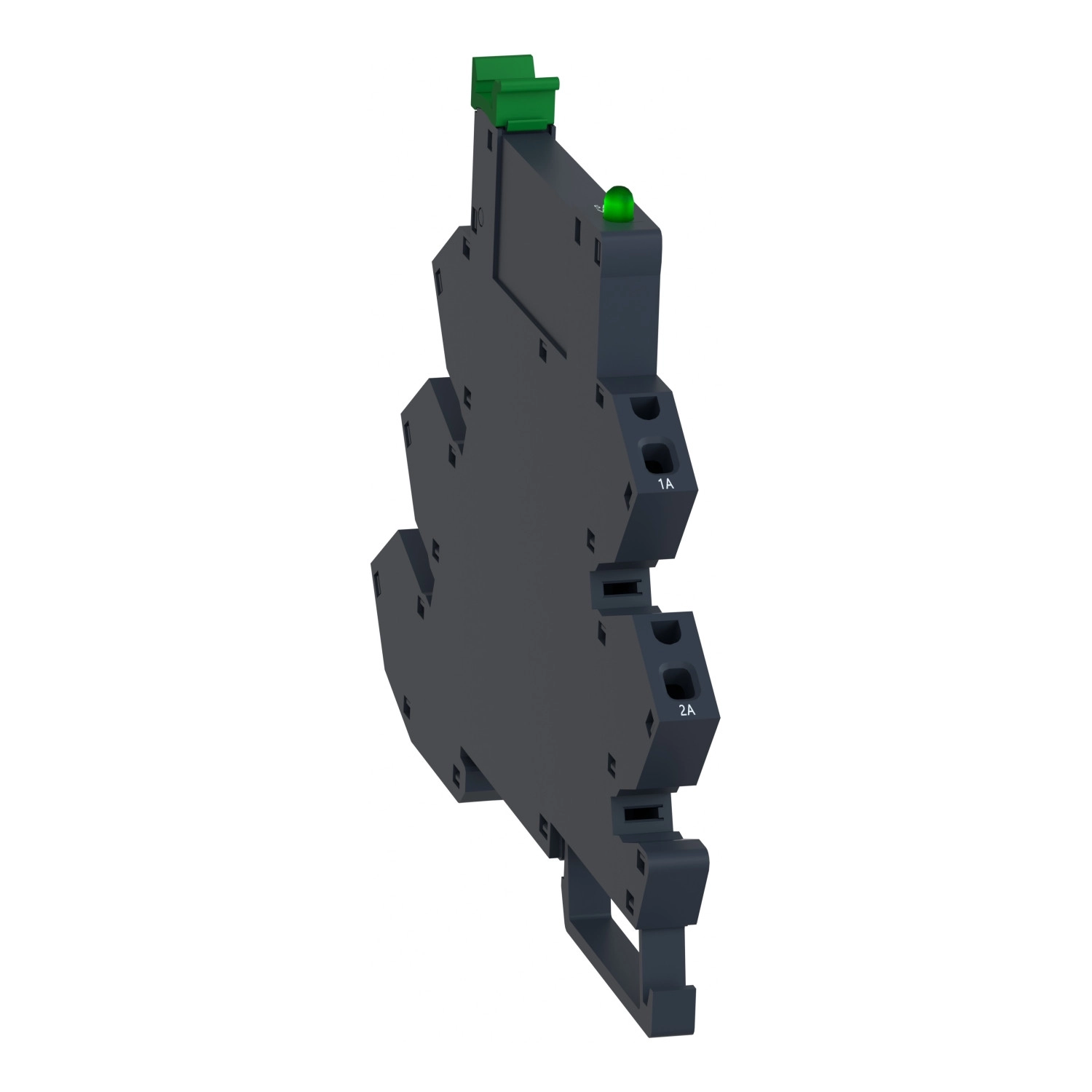

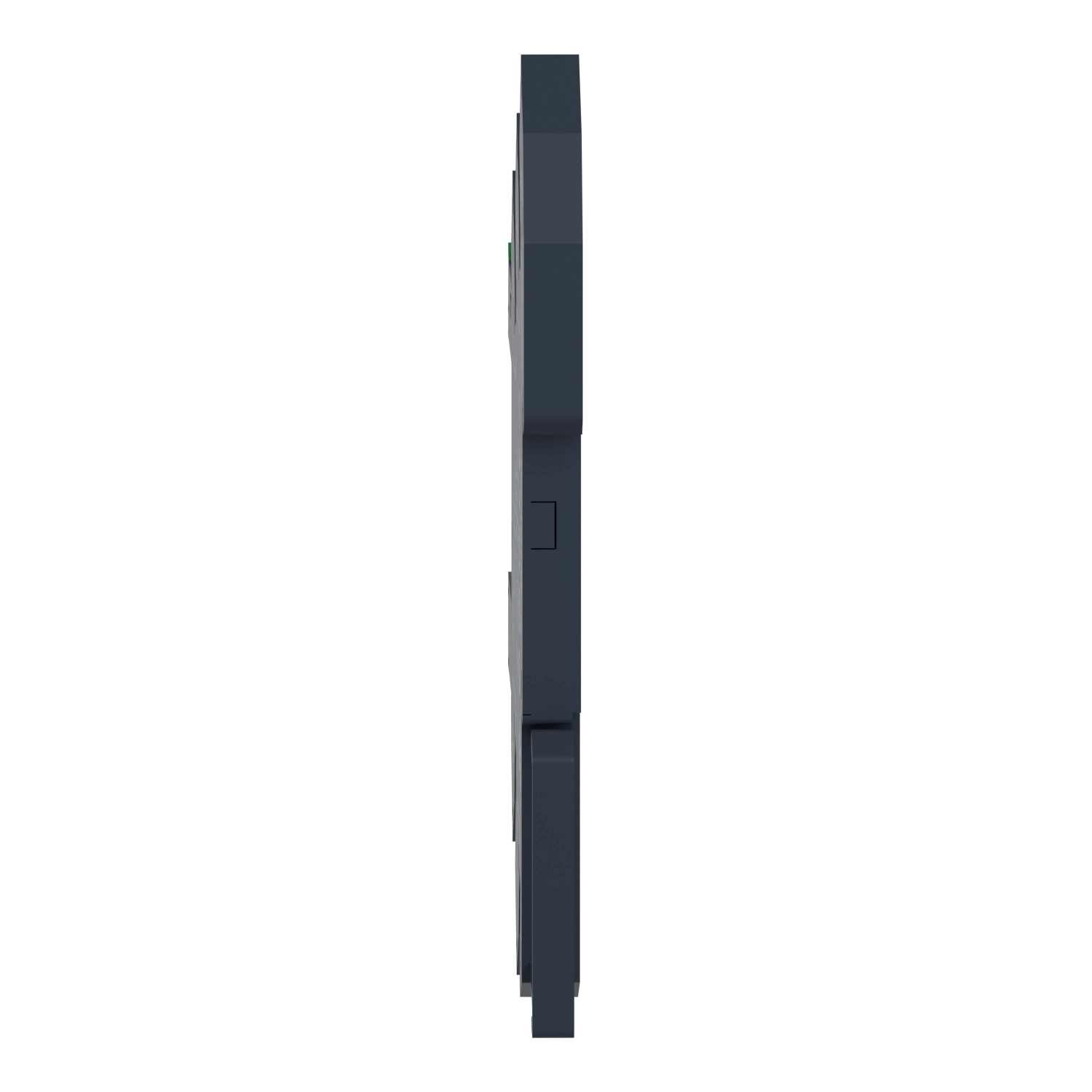

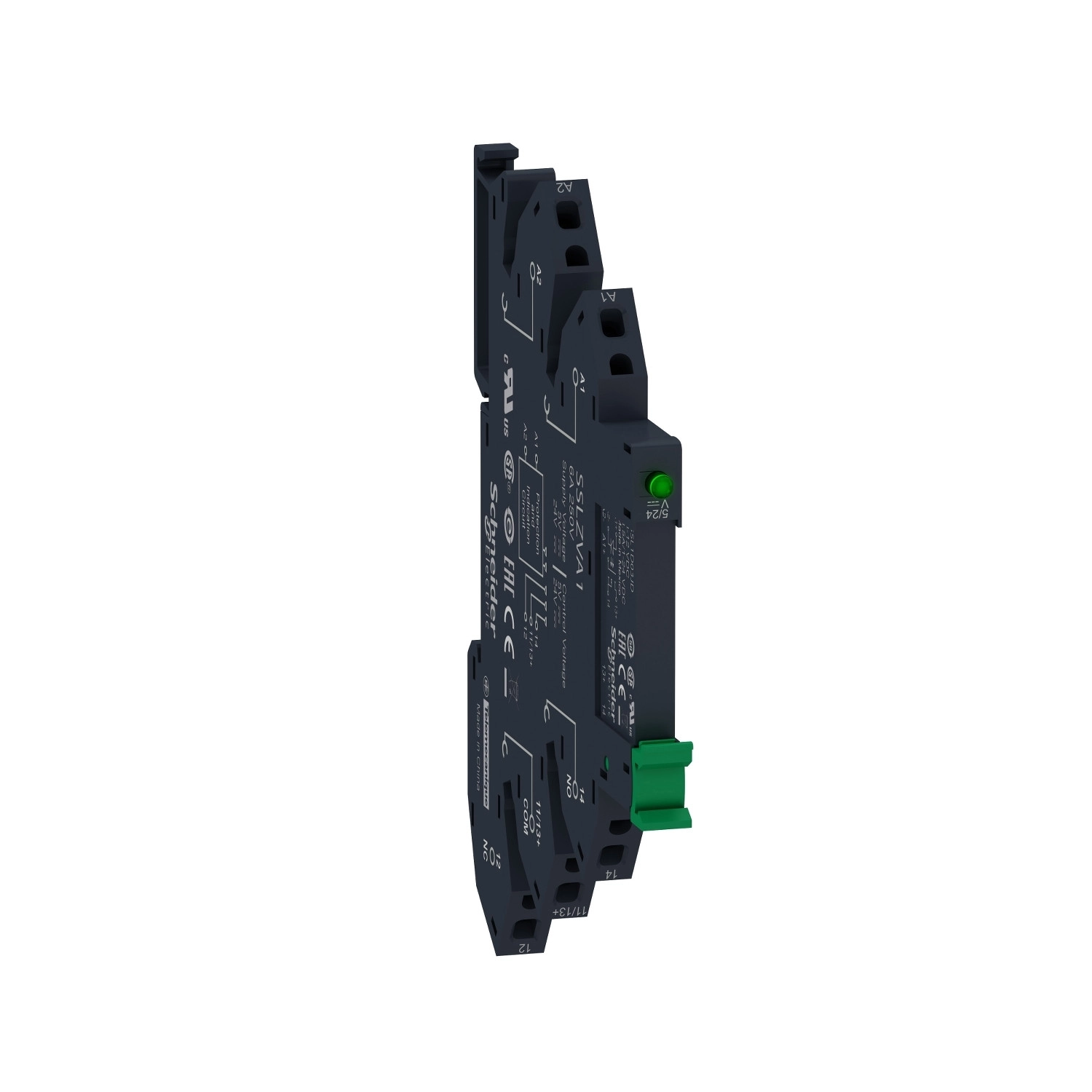

Schneider Electric Harmony Solid State Relays - SSL1D03BDPR - SSL komplett sorkapocs szilárdtestrelé foglalattal, DC kapcsolás, 1NO, 24...280VAC, 3,5A, 24VDC, rugós
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az SSL1D03BDPR modell 3,5A névleges áramerősséggel rendelkezik, és 1-24V DC kimeneti feszültséggel működik, míg vezérlő áramköre 16-30V DC tartományban üzemeltethető. A rugós csatlakozókkal ellátott kivitel megkönnyíti a telepítést, és biztosítja a stabil kapcsolatot. A készülék támogatja a rugalmas vagy tömör kábelek használatát 0,2-1,5 mm² keresztmetszettel (AWG 24-AWG 16), így széles körben alkalmazható különböző automatizálási rendszerekben. A 10-40 N.m szorítóerő garantálja a megbízható érintkezést és az állandó kapcsolatot.
A MOSFET kimenettel rendelkező SSL1D03BDPR kiemelkedő teljesítményjellemzőkkel büszkélkedhet: a bekapcsolási idő mindössze 0,25 ms, míg a kikapcsolási idő még gyorsabb, csupán 0,12 ms. A terhelésnél 0,001-3,5A közötti áramerősséget képes kapcsolni. A maximális feszültségesés bekapcsolt állapotban kevesebb mint 0,5V, míg a szivárgási áram kikapcsolt állapotban mindössze 0,001 mA. A relé 16V DC feszültségnél kapcsol be, és 5V DC alatt kapcsol ki. A túlfeszültségi kategória III-as szintű, ami megfelelő védelmet biztosít ipari környezetben. A relé 9A túláramot képes elviselni 10 ms időtartamig, ami növeli a megbízhatóságát különböző terheléseknél.
Az eszköz kompakt méretekkel rendelkezik: 6,2 mm szélesség, 104,6 mm magasság és 79,5 mm mélység, ami lehetővé teszi a helytakarékos telepítést akár szűk vezérlőszekrényekben is. A relé működési hőmérséklet-tartománya -20°C és +70°C között van, tárolási hőmérséklettartománya pedig -20°C és +85°C között. Az IP20-as védettségi fokozat megfelelő védelmet nyújt ipari környezetben. A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60950-1, IEC 61000, IEC 62314 és IEC 61984 előírásainak, valamint rendelkezik UL, CSA, CE, UL 508, CSA22.2 No. 14-10 és GOST tanúsítványokkal. A V0 lángállóság (UL 94 szerint) és a 2500V dielektromos szilárdság (bemenet/kimenet között) tovább növeli az eszköz biztonságát és megbízhatóságát.
Schneider Electric Harmony Solid State Relays - SSL1D03BDPR - SSL komplett sorkapocs szilárdtestrelé foglalattal, DC kapcsolás, 1NO, 24...280VAC, 3,5A, 24VDC, rugós műszaki adatok
Fő jellemzők
Termékcsalád: Harmony szilárdtestrelék
Eszköz rövid neve: SSL
Fázisok száma: 1 fázis
Vezérlőáramkör feszültsége [Uc]: 16...30 V DC
Csatlakozás típusa: Rugós sorkapocs
Kimenet kapcsolási mód: DC kapcsolás
Kiegészítő jellemzők
Foglalat típusa: Rugós foglalat
Névleges áram [In]: 3,5 A
Kimeneti feszültség: 1...24 V DC
Szorítóerő: 10...40 N.m
Csatlakoztatható kábel: Rugalmas kábel kábelvéggel, kapacitás: 0,2...1,5 mm² (AWG 24...AWG 16)
Tömör kábel kábelvéggel, kapacitás: 0,2...1,5 mm² (AWG 24...AWG 16)
Kapacitív kiegyensúlyozatlanság: 1,5 pF bemenet/kimenet
Minimális kapcsolási feszültség: 16 V DC bekapcsolás
Maximális kapcsolási feszültség: 5 V DC kikapcsolás
Bemeneti impedancia: 2,67 kOhm
Kimeneti jellemzők
Szilárdtestrelé kimenet típusa: Mosfet kimenet, DC kapcsolás
Terhelőáram: 0,001…3,5 A
Tranziens túlfeszültség: 30 V DC
Túláram: 9 A 10 ms időtartamra
Maximális feszültségesés: <0,5 V bekapcsolt állapotban
Maximális szivárgási áram: 0,001 mA kikapcsolt állapotban
Válaszidő: 0,25 ms (bekapcsolás), 0,12 ms (kikapcsolás)
Környezeti jellemzők
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 2500 V bemenet/kimenet
Szennyezettségi fokozat: 2
Túlfeszültségi kategória: III
IP védettségi fokozat: IP20
Üzemi környezeti hőmérséklet: -20…70 °C
Tárolási környezeti hőmérséklet: -20…85 °C
Szabványok és tanúsítványok
Szabványok: IEC 60950-1, IEC 61000, IEC 62314, IEC 61984, EN 61984
Terméktanúsítványok: UL, CSA, CE, UL 508, CSA22.2 No. 14-10, GOST
Jelölések: CURus, CSA, CE, EAC
Fizikai jellemzők
Szélesség: 6,2 mm
Magasság: 104,6 mm
Mélység: 79,5 mm
