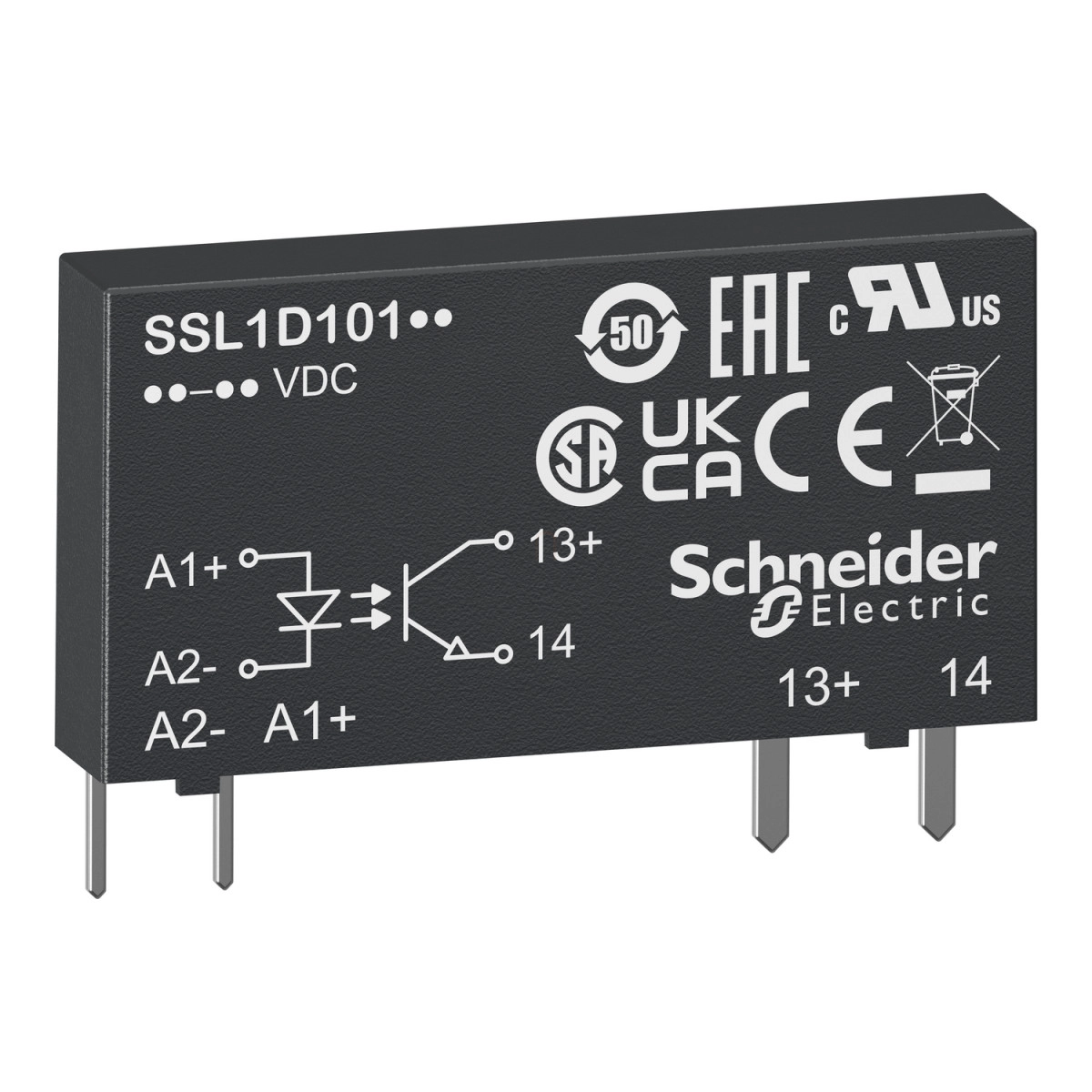

A Schneider Electric Harmony sorozatú SSL1D101BD szilárdtestrelé egy kompakt és hatékony megoldást kínál az ipari kapcsolástechnikai alkalmazásokhoz. Ez a slim kivitelű, DC kapcsolású relay kifejezetten olyan automatizálási és vezérléstechnikai rendszerekhez lett tervezve, ahol a megbízható teljesítmény és a kis helyigény egyaránt fontos követelmény.
A Harmony SSL1D101BD szilárdtestrelé 1-48V DC tartományban működő kimeneti feszültséggel és 0,1 A-es névleges kapcsolási árammal rendelkezik. Vezérlőáramköri feszültsége 16-30V DC, így tökéletesen illeszkedik a legtöbb ipari vezérlőrendszerhez. A relé működését 5 mA-es bemeneti áram jellemzi, és a bekapcsolási feszültsége 16V DC, míg kikapcsolási feszültsége 9V DC. A kapcsolási válaszideje rendkívül gyors: bekapcsoláskor mindössze 0,02 ms, kikapcsoláskor pedig 0,13 ms. A maximum 500 Hz-es működési frekvencia tovább növeli a felhasználási lehetőségek körét.
A szilárdtestrelék egyik legfőbb előnye a mechanikus relékkel szemben a hosszabb élettartam és a megbízhatóbb működés, amit a mozgó alkatrészek hiánya biztosít. Az SSL1D101BD esetében ezt tovább fokozza a kiváló elektromágneses kompatibilitás, ami különböző zajvédelmi szabványoknak való megfelelést jelent, beleértve az elektrosztatikus kisülésekkel (IEC 61000-4-2), vezetett és sugárzott rádiófrekvenciás zavarokkal (IEC 61000-4-6, IEC 61000-4-3), valamint gyors tranziens/burst zavarokkal (IEC 61000-4-4) és túlfeszültség lökésekkel (IEC 61000-4-5) szembeni védelmet. A relé 5,3 kV-os névleges impulzus-állósági feszültséggel rendelkezik, ami kiváló szigetelési tulajdonságokat biztosít a bemenet és a kimenet között.
Az SSL1D101BD fizikai kialakítása is figyelemre méltó: mindössze 5 mm széles, 28 mm magas és 15 mm mély, így rendkívül helytakarékos megoldást nyújt a vezérlőszekrényekben. A relé aljzattal szerelhető, és DIN-sínre rögzíthető, ami megkönnyíti a telepítést és a karbantartást. Az IP00 védettségi fokozat mellett a relé -20...+80°C közötti üzemi hőmérséklettartományban működőképes, ami lehetővé teszi a használatát különböző ipari környezetekben. A szilárdtestrelé számos nemzetközi szabványnak megfelel, beleértve az IEC/EN 60947-1, IEC/EN 62314, UL 508 és C22.2 No. 14 szabványokat, és rendelkezik cURus, CSA, EAC, CE és UKCA tanúsítványokkal is.
Schneider Electric Harmony Solid State Relays - SSL1D101BD műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony szilárdtestrelék
Rövid terméknév: SSL
Hálózati fázisok száma: 1 fázis
Vezérlőáramköri feszültség: 16...30 V DC
Kimeneti kapcsolási mód: DC kapcsolás
Névleges szigetelési feszültség: 48 V
Szigetelési ellenállás: > 100 MOhm 500 V DC-nél
Részletes műszaki paraméterek
Névleges áram: 0,1 A
Kimeneti feszültség: 1...48 V DC
Bemeneti impedancia: 4500 Ohm
Szilárdtest kimenet típusa: DC kapcsolás, tranzisztoros kimenet
Terhelőáram: 0,001...0,1 A
Tranziens túlfeszültség: 60 V
Maximális működési frekvencia: 500 Hz
Túláram: 0,3 A 10 ms-ig
Maximális feszültségesés: <1 V bekapcsolt állapotban
Maximális szivárgási áram: 0,001 mA kikapcsolt állapotban
Válaszidő: 0,02 ms (bekapcsolási), 0,13 ms (kikapcsolási)
Túlfeszültségi kategória: III
Fizikai jellemzők
Szélesség: 5 mm
Magasság: 28 mm
Mélység: 15 mm
Eszköz kivitele: Teljes termék
Környezeti feltételek
Lángállóság: V0 az UL 94 szerint
Átütési szilárdság: 3750 V bemenet/kimenet között
Szennyezettségi fok: 2
Szabványok: IEC/EN 60947-1, IEC/EN 62314, UL 508, C22.2 No. 14
Terméktanúsítványok: cURus, CSA, EAC, CE, UKCA
Jelölés: CE
IP védettségi fokozat: IP00
Üzemi környezeti hőmérséklet: -20...80 °C
Tárolási környezeti hőmérséklet: -20...85 °C
Szerelés
Szerelési mód: Aljzat
Rögzítési mód: DIN-sín
