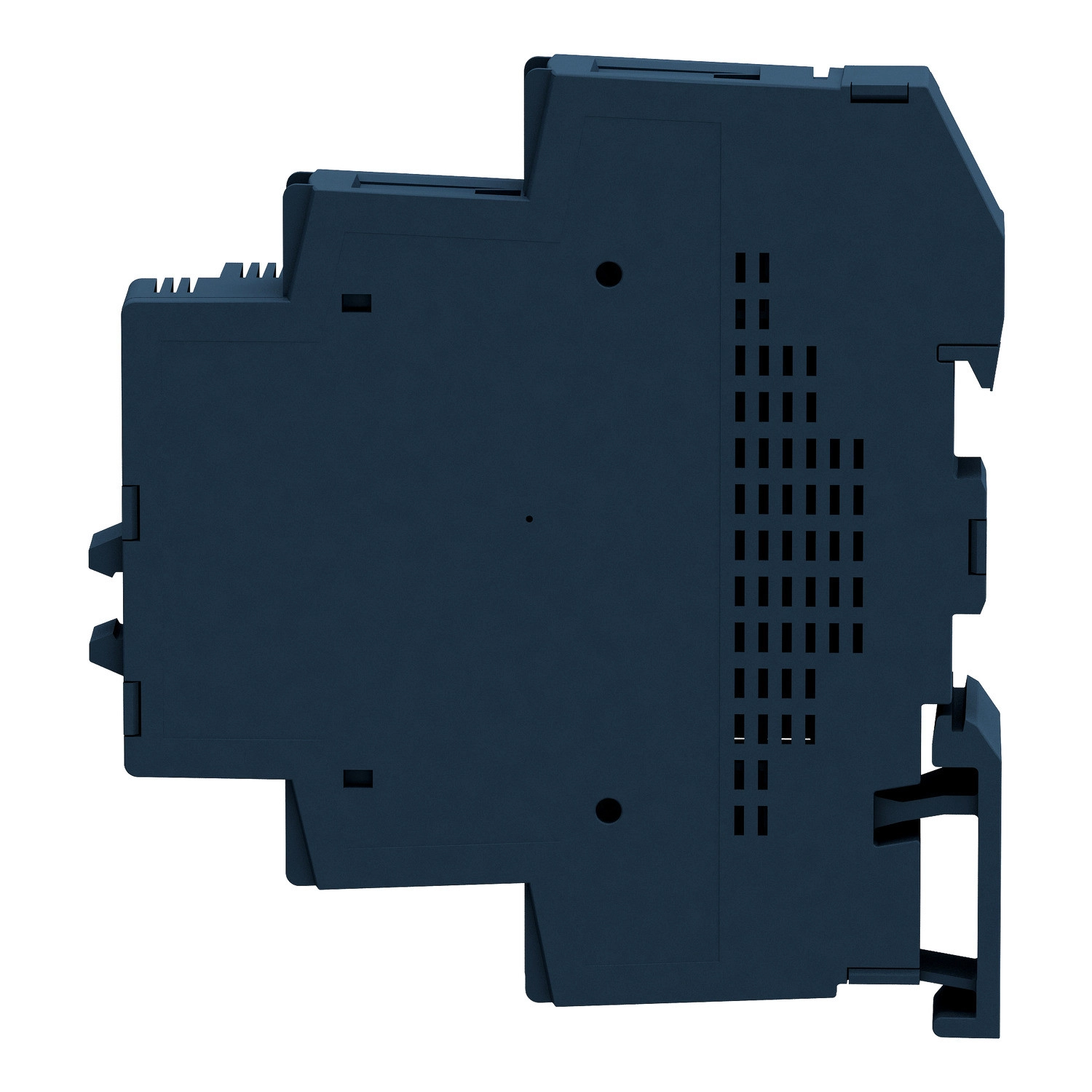

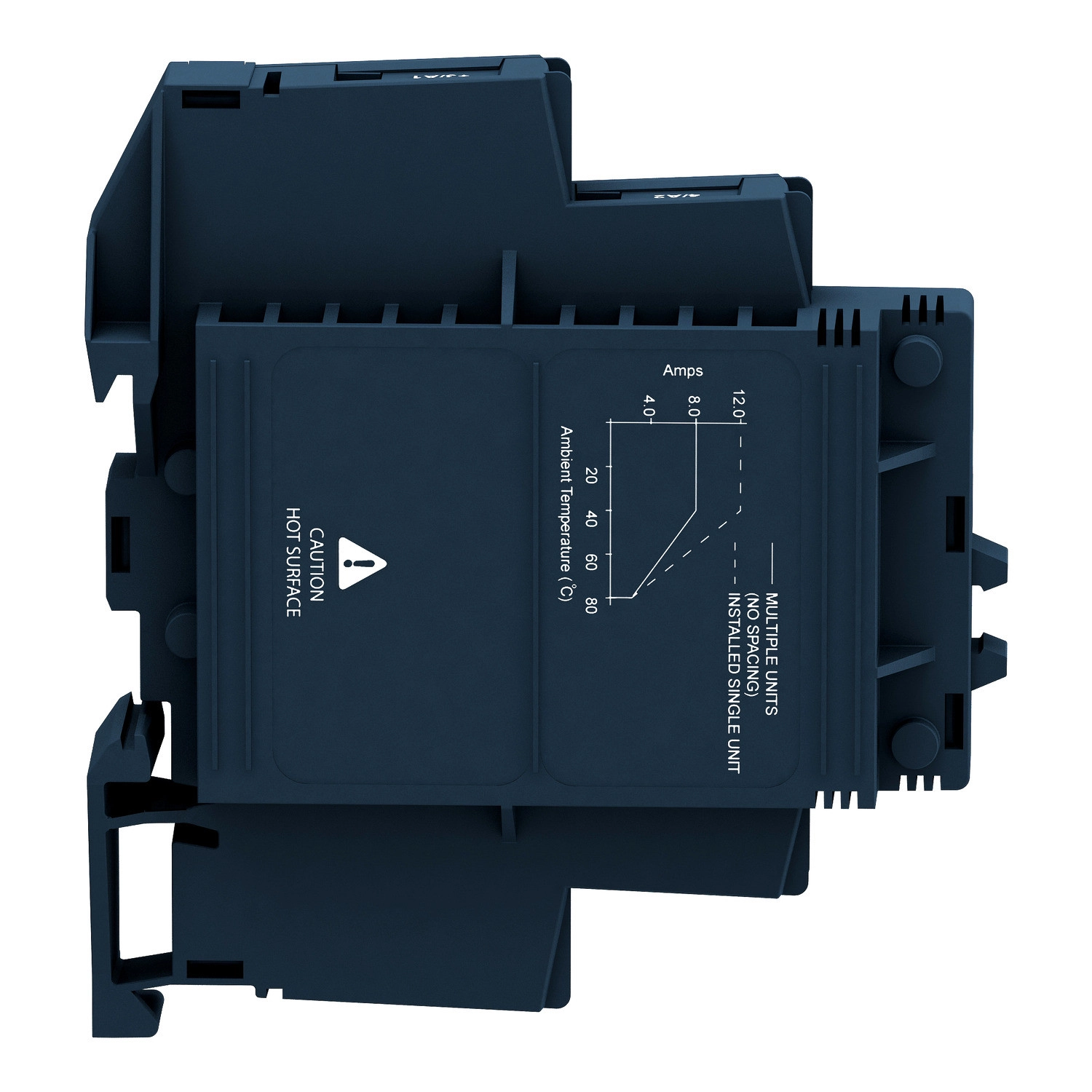

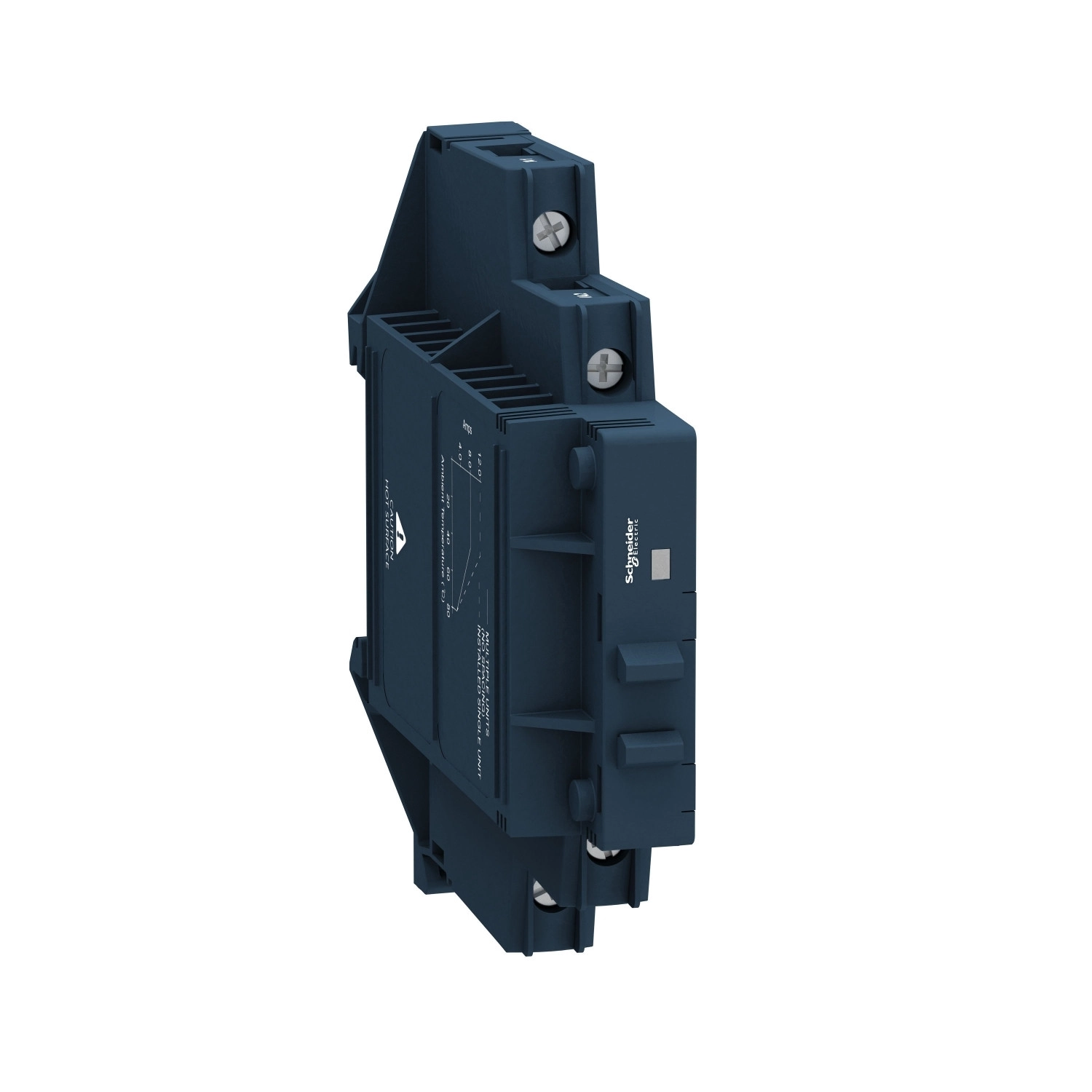

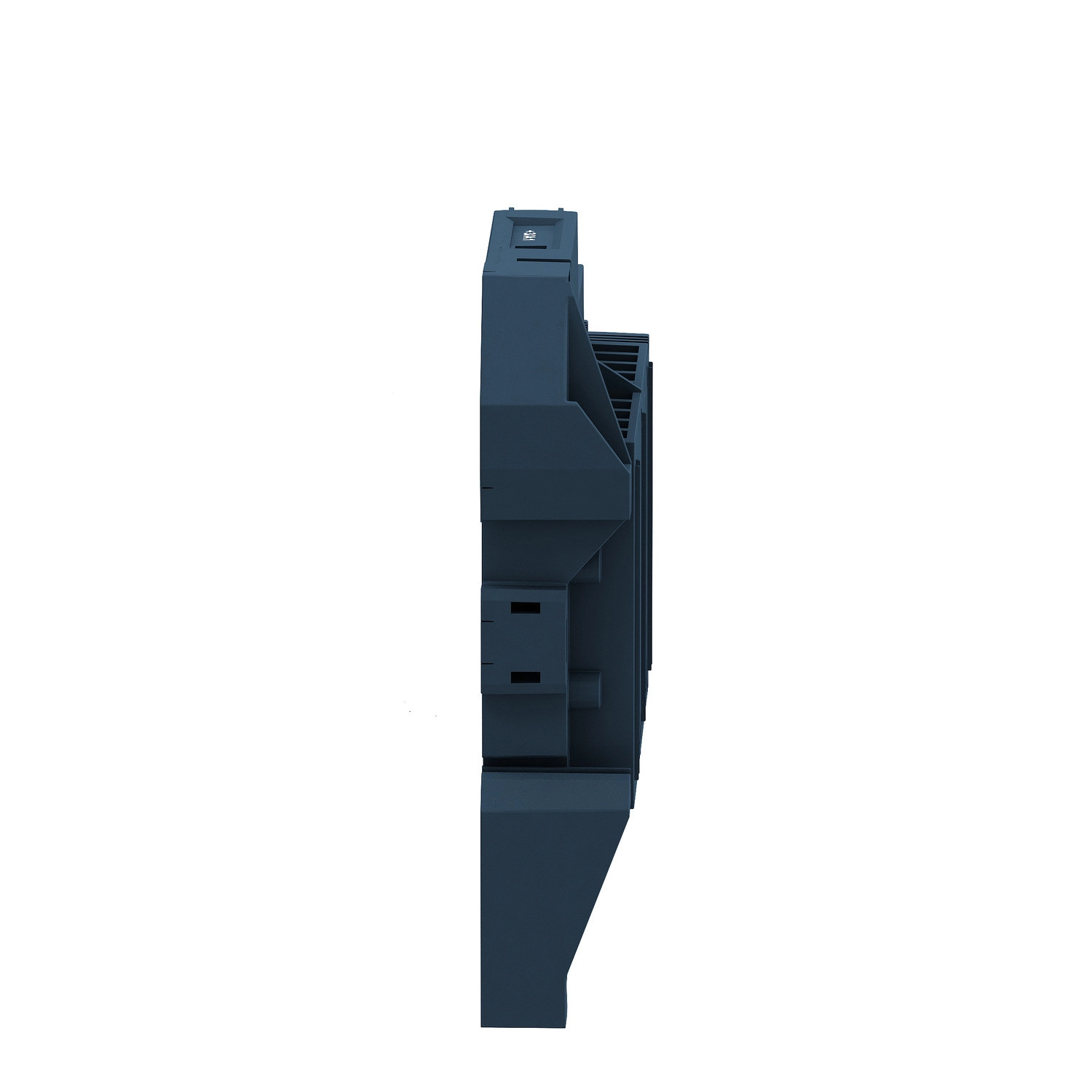

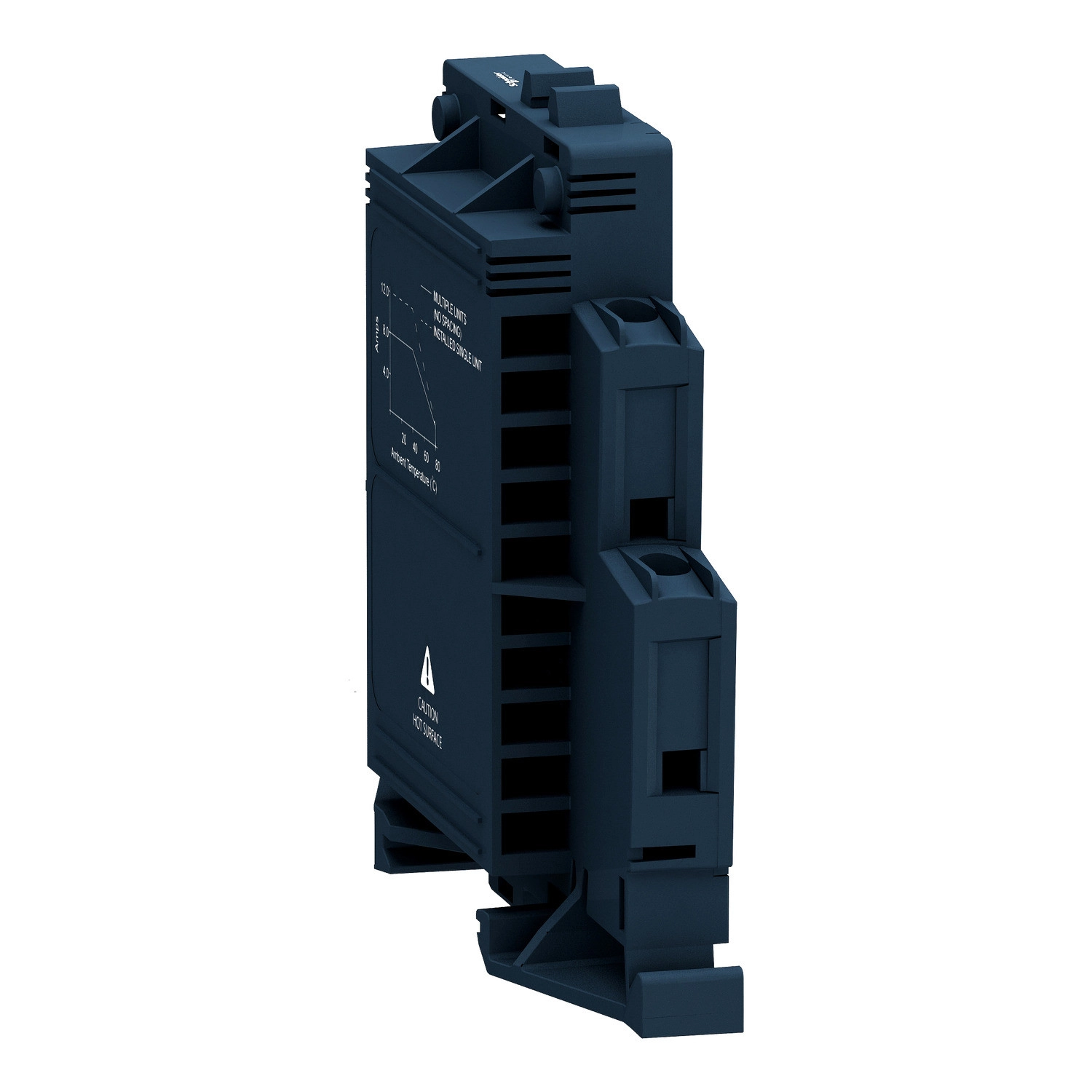

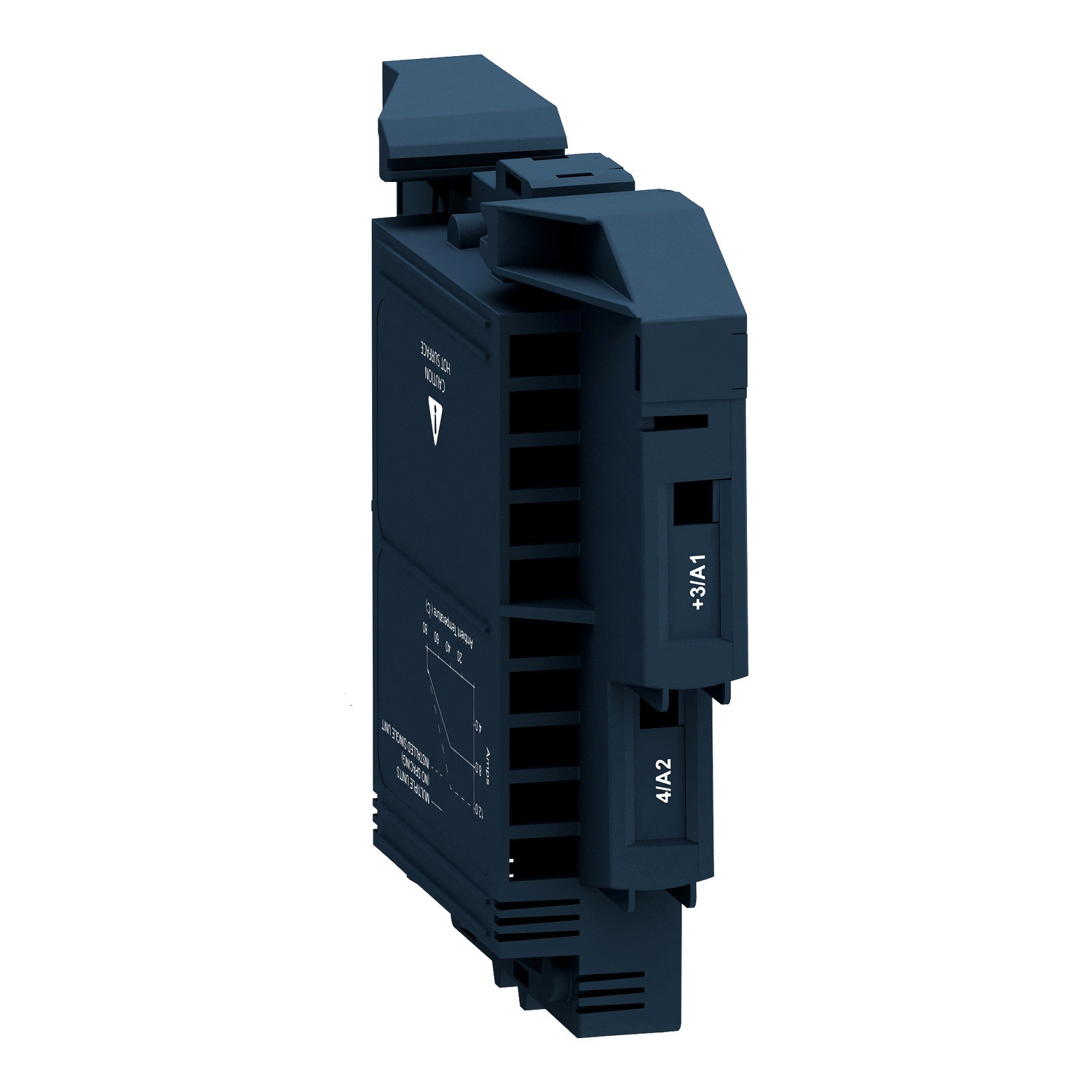

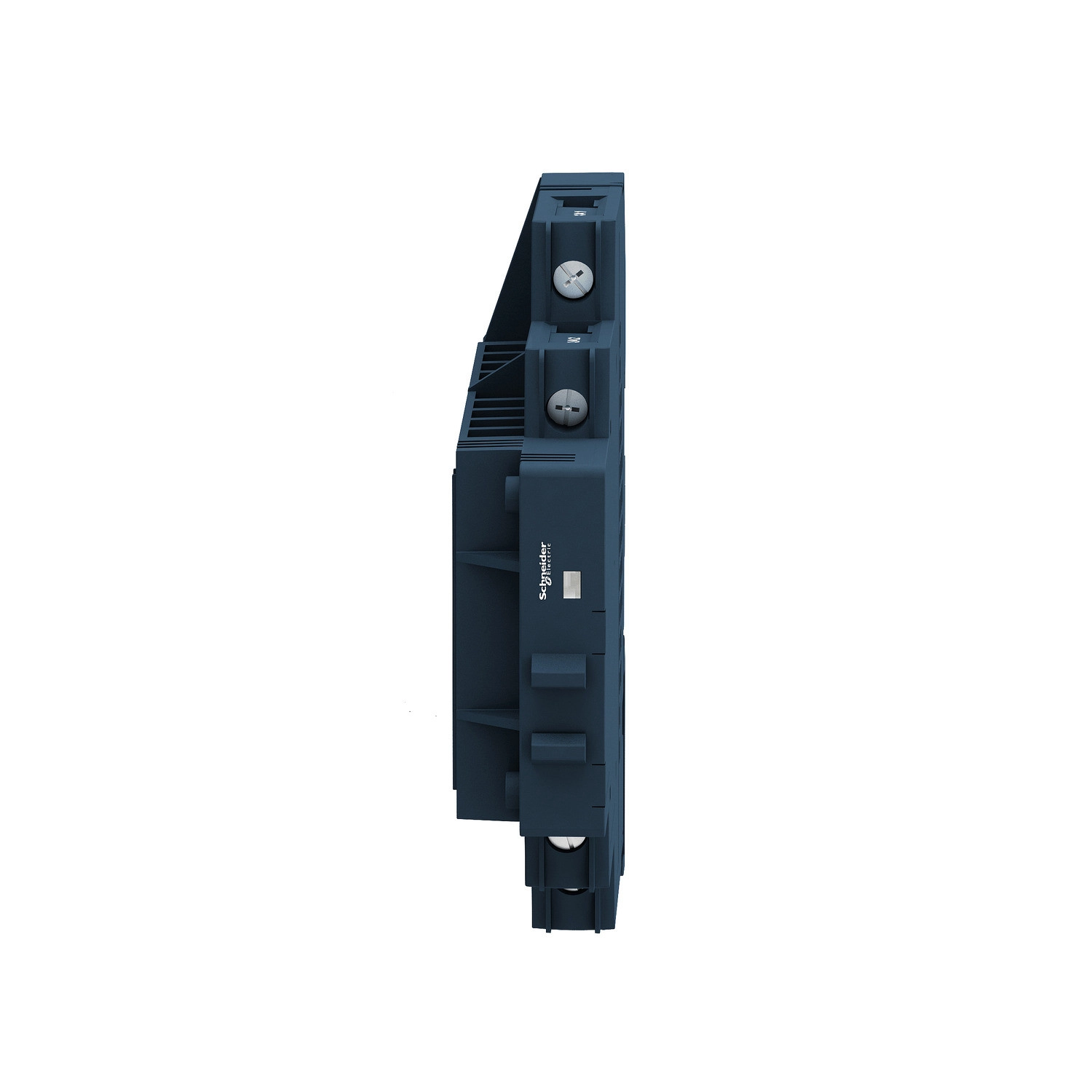

Schneider Electric Harmony Solid State Relays - SSM1A112BD - SSM szilárdtestrelé, nullfeszültségű kapcsolás, 1NO, 24 - 280VAC, 12A, 24VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Harmony Solid State Relays SSM1A112BD modell egycsatornás, egyfázisú kapcsolóelem, mely 4-32V DC vezérlőjellel működtethető, kimenetén pedig 24-280V AC feszültséget képes kapcsolni. A relé névleges árama 12A, ami számos ipari és épületautomatizálási alkalmazáshoz elegendő teljesítményt biztosít. A beépített zöld LED állapotjelzés segítségével a vezérlőjel megléte könnyen ellenőrizhető. A készülék védelmi szintje IP20, ami belső térben való alkalmazásra teszi alkalmassá. A szimmetrikus DIN-sínre szerelhető kivitel megkönnyíti a telepítést és az utólagos cserét is az ipari környezetben használt kapcsolószekrényekben.
A műszaki paraméterek tekintetében az SSM1A112BD kiemelkedő teljesítményt nyújt. A kapcsolási időt tekintve a bekapcsolási és kikapcsolási idő is 0,5 ciklus, ami rendkívül gyors működést biztosít. A relé magas túlfeszültség-védelemmel rendelkezik, amely a 600V-os tranziens túlfeszültséggel szemben is védelmet nyújt. A maximális áramerősség-tüske 715A 16,6 ms-ig, illetve 750A 20 ms-ig, míg a maximális I²t értékek 2560 A².s 10 ms alatt 50 Hz-nél, illetve 2330 A².s 8,33 ms alatt 60 Hz-nél. A kimeneti oldalon SCR (Silicon Controlled Rectifier) található, amely rendkívül megbízható szilárdtest-kapcsolást biztosít. Az üzemi hőmérséklet-tartomány -30 és +80 °C között van, ami széles alkalmazási lehetőségeket tesz lehetővé különböző környezeti feltételek mellett is. A maximális szivárgóáram kikapcsolt állapotban mindössze 0,1 mA, a maximális feszültségesés bekapcsolt állapotban pedig kevesebb mint 1,3V, ami kiváló hatékonyságot biztosít.
Az SSM1A112BD relé ideális választás olyan alkalmazásokhoz, ahol gyakori kapcsolásra van szükség, vagy ahol a mechanikus relék élettartama nem lenne elegendő. Különösen ajánlott fűtésvezérléshez, világításvezérléshez, motorvezérléshez (0,33 LE-ig 240V AC feszültségnél), valamint szelepek és más induktív terhelések vezérléséhez. A kompakt méreteknek köszönhetően (18 mm szélesség, 90,3 mm magasság, 83,7 mm mélység) kis helyigényű alkalmazásokhoz is megfelelő. A Schneider Electric SSM1A112BD szilárdtestrelé teljesíti a vonatkozó nemzetközi szabványokat (IEC 60950-1, IEC 61000, IEC 62314), valamint UL és CSA tanúsítvánnyal is rendelkezik, továbbá CE jelöléssel van ellátva, ami garantálja a termék minőségét és megfelelőségét az előírt biztonsági követelményeknek.
Schneider Electric Harmony Solid State Relays - SSM1A112BD - SSM szilárdtestrelé, nullfeszültségű kapcsolás, 1NO, 24 - 280VAC, 12A, 24VDC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Eszköz rövid neve: SSM
Termék vagy komponens típusa: Moduláris DIN sín relé
Csatornák száma: 1
Fázisok száma: 1 fázis
Kimeneti kapcsolási mód: Nullfeszültségű kapcsolás
Kiegészítő jellemzők
Termékkonfiguráció típusa: Relé konfiguráció
Rögzítési támogatás: Szimmetrikus DIN sín
Névleges áram: 12 A
Kimeneti feszültség: 24...280 V AC
Vezérlőáramkör feszültsége: 4...32 V DC
Meghúzási nyomaték: 0,5...0,8 N.m a bemenethez, 0,5...0,8 N.m a kimenethez
Csatlakozások - terminálok: Csavaros csatlakozók: 1 x 0,3...1 x 1,5 mm², (AWG 22...AWG 16) a bemenethez, Csavaros csatlakozók: 1 x 0,3...1 x 2,5 mm², (AWG 22...AWG 14) a kimenethez
Maximális kapacitás: 10 pF a bemenet/kimenet között
Szigetelési ellenállás: 1000 MOhm 500 V DC feszültségnél
Helyi jelzés: LED (zöld) a bemeneti állapothoz
Minimális kapcsolási feszültség: 4 V DC bekapcsolás
Maximális kapcsolási feszültség: 1 V DC kikapcsolás
Bemeneti áram: 9…11 mA
Szilárdtest kimenet specifikációi
Szilárdtest kimenet típusa: Nullfeszültségű kapcsolás, SCR kimenet
Terhelési áram: 0,15…12 A
Tranziens túlfeszültség: 600 V
Túláram: 715 A 16,6 ms-ig, 750 A 20 ms-ig
Maximális feszültségesés: <1,3 V bekapcsolt állapotban
Motorteljesítmény: 0,33 LE 40 °C-on 240 V AC
Maximális I²t olvadáshoz: 2560 A².s 10 ms-nál 50 Hz-en, 2330 A².s 8,33 ms-nál 60 Hz-en
Maximális szivárgó áram: 0,1 mA kikapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Teljesítménytényező: 0,5 (maximális terhelésnél)
Környezeti jellemzők
Túlfeszültségi kategória: III
Méret szélesség: 18 mm
Méret magasság: 90,3 mm
Méret mélység: 83,7 mm
Lángállóság: V0 az UL 94 szerint
Dielektromos szilárdság: 4 kV AC a bemenet/kimenet között, 4 kV AC a bemenet vagy kimenet és a ház között
Szennyezési fok: 2
Szabványok: IEC 60950-1, IEC 61000, IEC 62314
Terméktanúsítványok: UL, CSA
Jelölés: CE
IP védettségi fokozat: IP20
Környezeti hőmérséklet működés közben: -30…80 °C
Környezeti hőmérséklet tárolás közben: -30…100 °C
