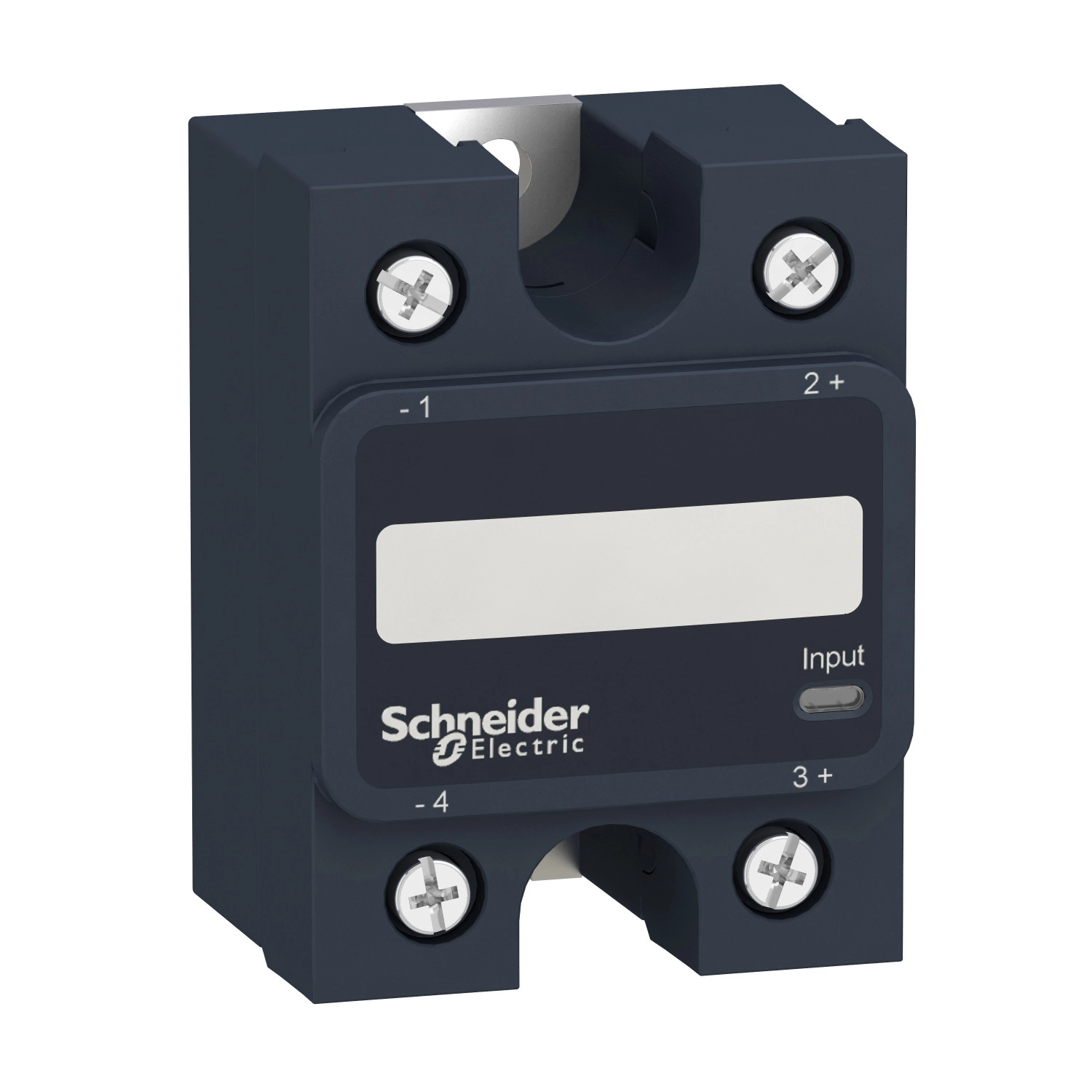

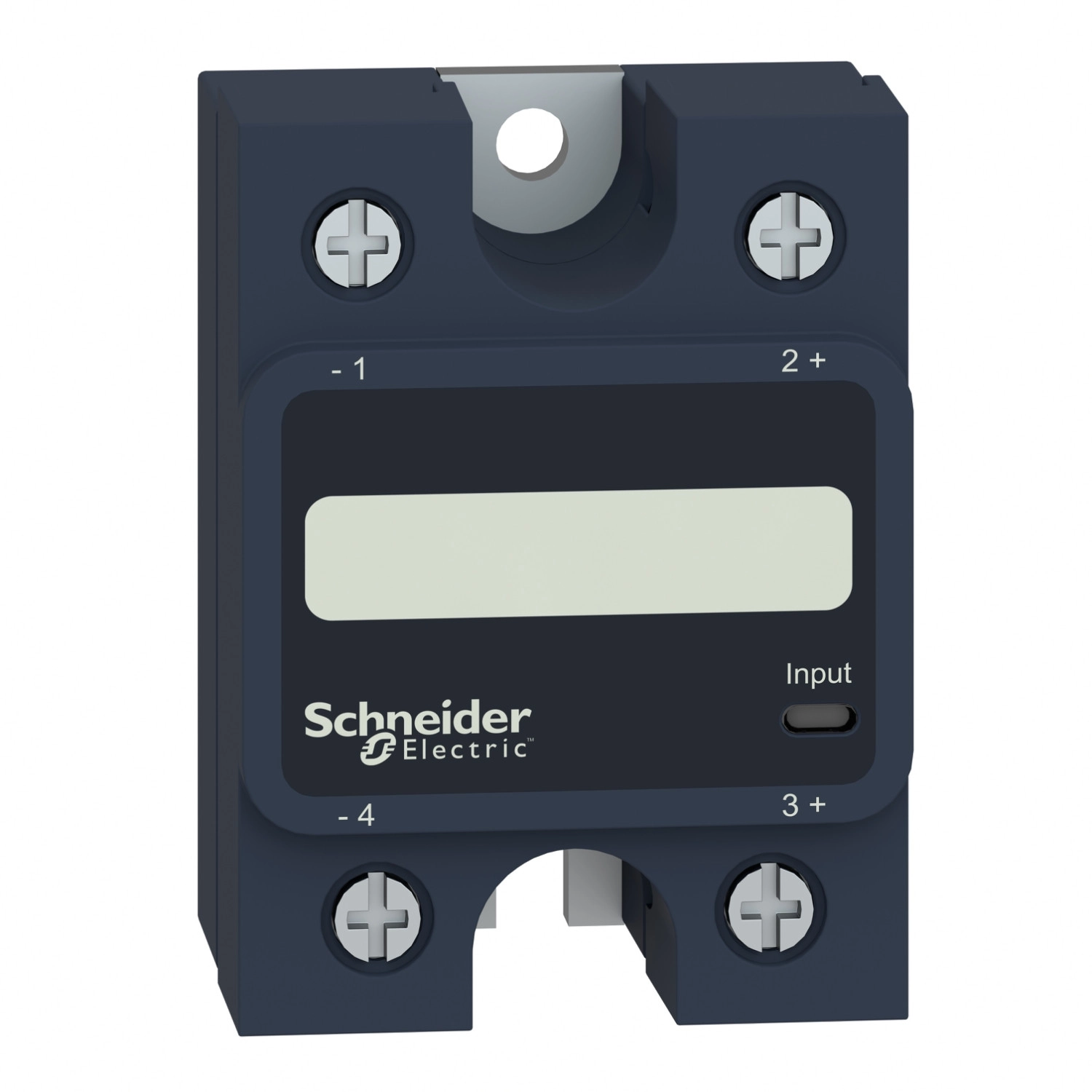

Schneider Electric Harmony Solid State Relays - SSP1A150BDT - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, nullfeszültségű kapcsolás, 1NO, 24 - 300VAC, 50A, 24VDC, hőátadóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az SSP1A150BDT 50A névleges áramerősséggel rendelkezik, és széles, 24-300V AC kimeneti feszültségtartományban működik, ami rendkívül sokoldalúvá teszi különböző ipari alkalmazásokban. A vezérlőáramkör 3-32V DC feszültségtartományban működik, ami kompatibilissá teszi a legtöbb modern PLC és vezérlőrendszerrel. A működési állapotot zöld LED jelzi, így a rendszer állapota vizuálisan is könnyen ellenőrizhető. A relé null-átmeneti SCR (Silicon Controlled Rectifier) kimeneti technológiája biztosítja a precíz kapcsolást és a hosszú élettartamot, minimális karbantartási igény mellett.
A termék műszaki paramétereit tekintve impozáns specifikációkkal rendelkezik. A minimális kapcsolási feszültség 3V DC bekapcsoláskor és 1V DC kikapcsoláskor. A válaszidő mindkét irányban rendkívül gyors, mindössze 0,5 ciklus. A vezérlőbemeneti áram 10 mA 12V DC mellett, ami energiahatékony működést biztosít. A terhelési áram 0,15-50A között állítható, a tranziens túlfeszültség 600V, míg a túláram értéke 625A 16,6 ms ideig. A maximális I²t érték 1621 A².s 8,33 ms-nál 60 Hz-en, illetve 1770 A².s 10 ms-nál 50 Hz-en. A koordinációs típus tekintetében Type 1 - 40 A kismegszakító (MCB) - B görbe és Type 2 - 32 A kismegszakító (MCB) - B görbe értékekkel rendelkezik. A maximális szivárgási áram kikapcsolt állapotban 1 mA, a maximális feszültségesés bekapcsolt állapotban kevesebb mint 1,15V. A DV/dt érték 500 V/µs kikapcsolt állapotban maximális feszültségnél. A teljesítménytényező 0,5 maximális terhelésnél, a motor vezérlési besorolás pedig 0,75 LE 120V AC és 2 LE 240V AC. Az eszköz IP20-as védettséggel rendelkezik, ami védi a belső alkatrészeket a por és az idegen testek ellen.
Schneider Electric Harmony Solid State Relays - SSP1A150BDT műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Solid State Relays
Tartozék: Hőátadó párna
Termék típusa: Panelra szerelhető relé
Rövid terméknév: SSP1
Rögzítési mód: Panel
Fázisok száma: 1 fázis
Névleges áram: 50 A
Kimeneti jellemzők
Szilárdtestrelé kimeneti típusa: Nullfeszültségű kapcsolás, SCR kimenet
Kimeneti kapcsolási mód: Nullfeszültségű kapcsolás
Kimeneti feszültség: 24...300 V AC
Terhelési áram: 0,15...50 A
Tranziens túlfeszültség: 600 V
Túláram: 625 A 16,6 ms időtartamig
Maximális I²t biztosító méretezéshez: 1621 A².s 8,33 ms-nál 60 Hz-en, 1770 A².s 10 ms-nál 50 Hz-en
Koordinációs típus: 1-es típus - 40 A kismegszakító (MCB) - B görbe, 2-es típus - 32 A kismegszakító (MCB) - B görbe
Maximális szivárgási áram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorkontroller besorolás: 0,75 LE 120 V AC, 2 LE 240 V AC
Bemeneti jellemzők
Tesztgomb: Nincs tesztgomb
Vezérlőáramkör feszültsége: 3...32 V DC
Minimális kapcsolási feszültség: 3 V DC bekapcsoláshoz
Maximális kapcsolási feszültség: 1 V DC kikapcsoláshoz
Válaszidő: 0,5 ciklus (bekapcsoláskor), 0,5 ciklus (kikapcsoláskor)
Bemeneti áram: 10 mA 12 V DC-nél
Elektromos jellemzők
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 10 pF bemenet/kimenet között
Dielektromos szilárdság: 4 kV AC bemenet/kimenet között, 4 kV AC bemenet vagy kimenet és ház között
Névleges impulzusfeszültség-állóság: 6 kV kimenet és ház között, 6 kV bemenet és kimenet között
Csatlakozások
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozók - kapcsok: Csavaros kapcsok különböző vezetékméretekhez, villa- és gyűrűs csatlakozók támogatása
Hőtani jellemzők
Hőellenállás: 0,45 °C/W csatlakozástól a házig
Hőátadó párna impedanciája: 0,48 °C-in²/W 25 psi-nél
Kijelzők
LED kijelző: Zöld LED a bemeneti állapothoz
Védettség
IP védettségi szint: IP20
Megbízhatósági adatok
MTTFd: 1875,9 év
B10d: 1731395
Működési környezet
Üzemi környezeti hőmérséklet: -40...80 °C
Tárolási környezeti hőmérséklet: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Tanúsítványok és megfelelőség
Terméktanúsítványok: CE, UL, EAC, CSA
Jelölések: CE, EAC, CSA, UL
Szabványok: IEC 62314, CSA C22.2 No 14-13, IEC 60950-1, UL 508
