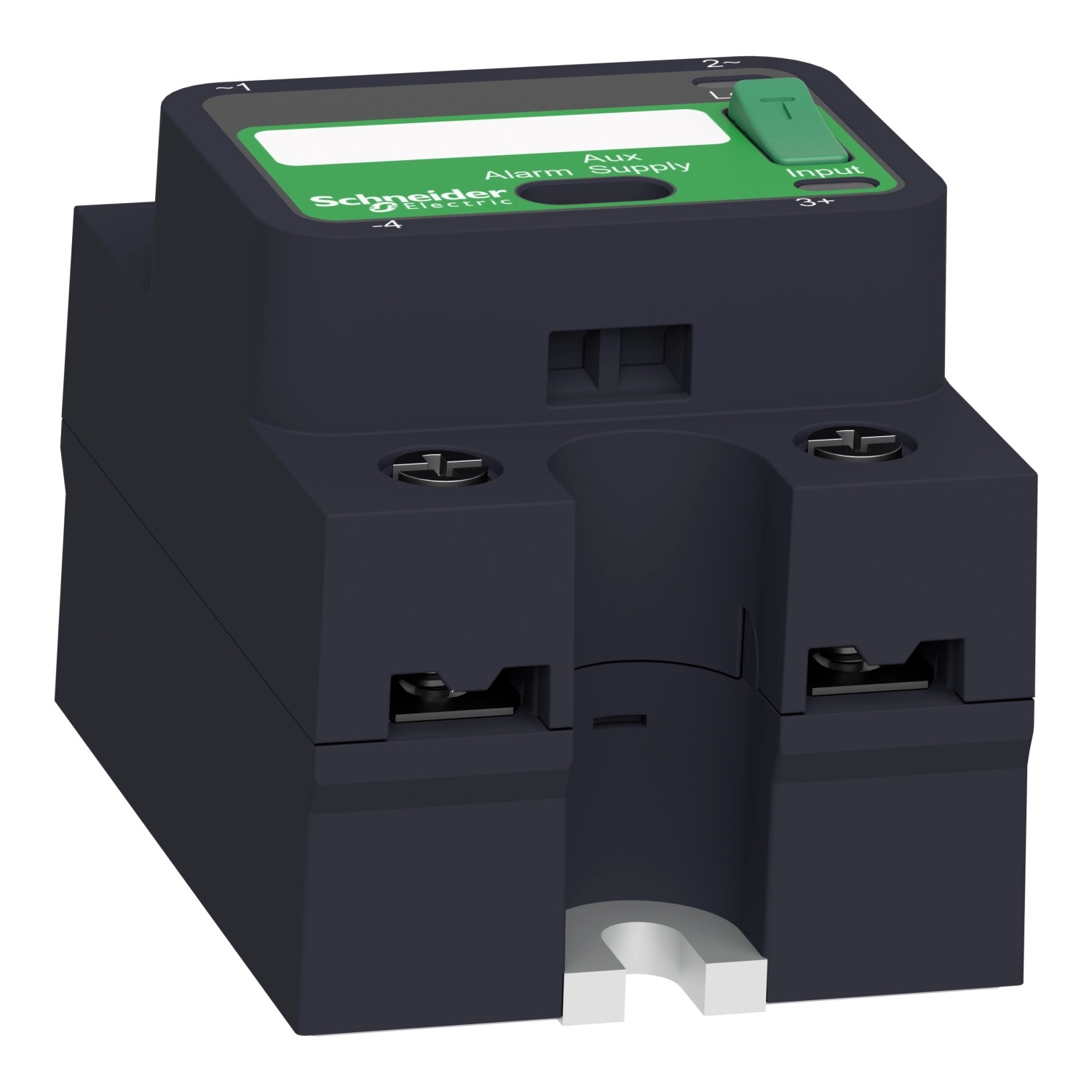

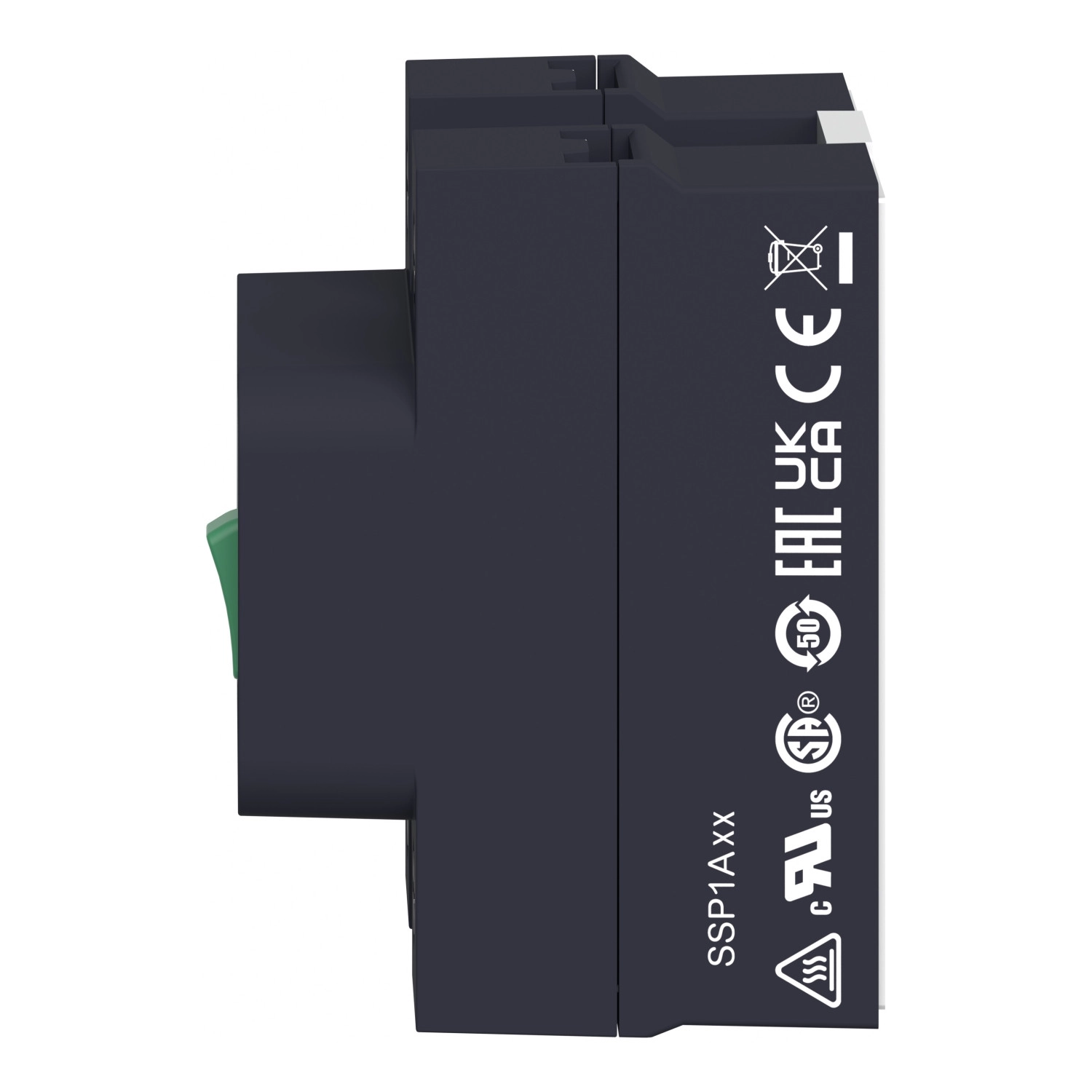

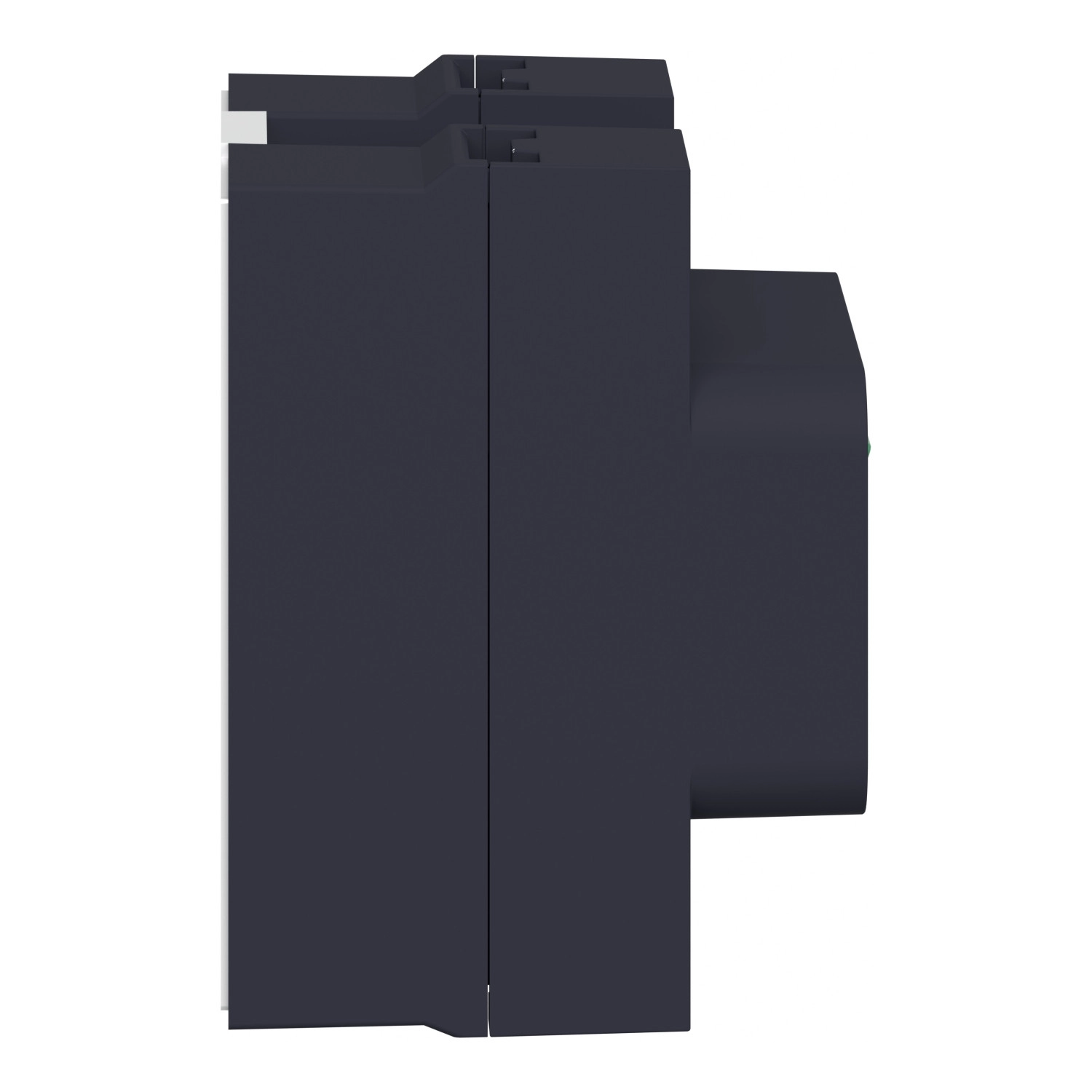

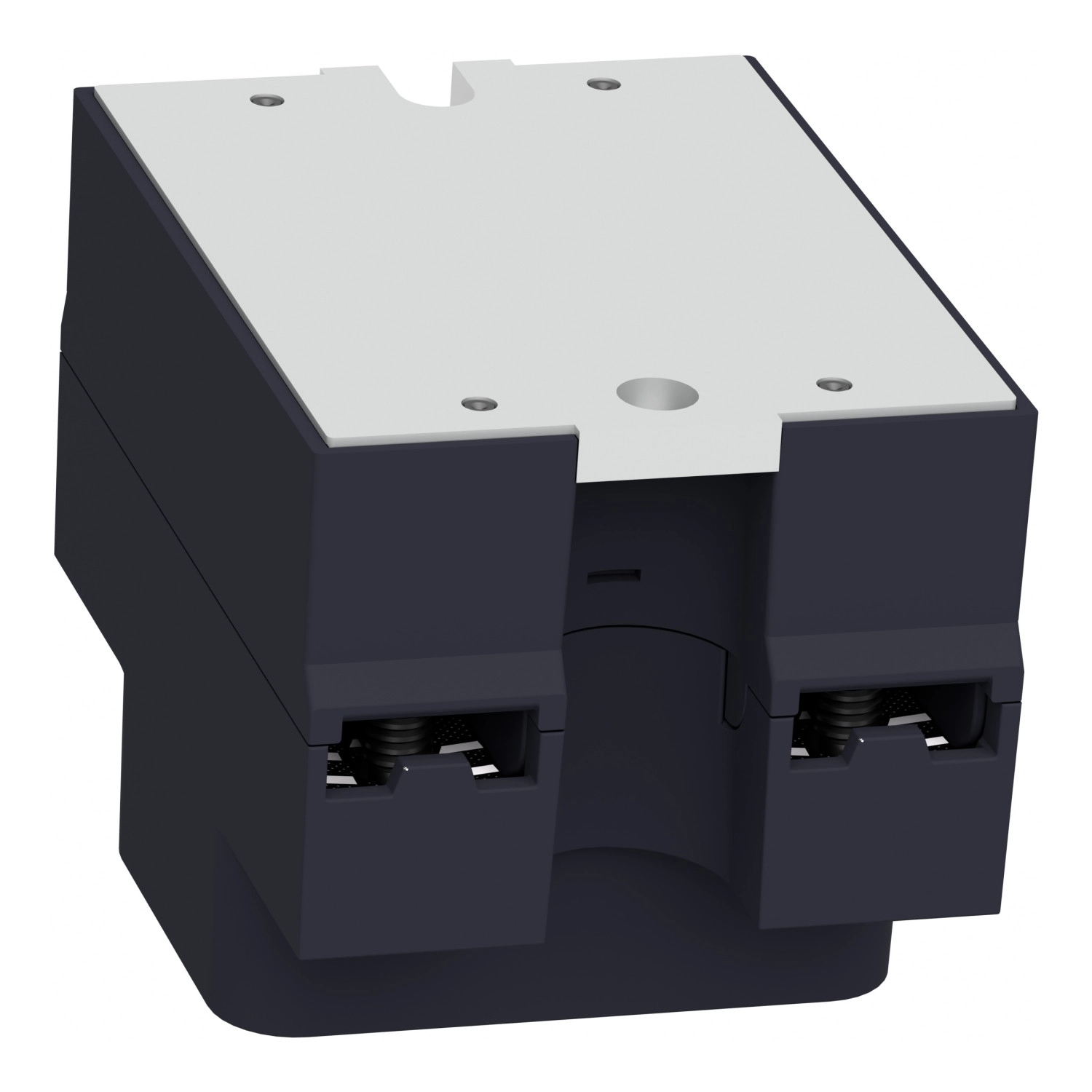

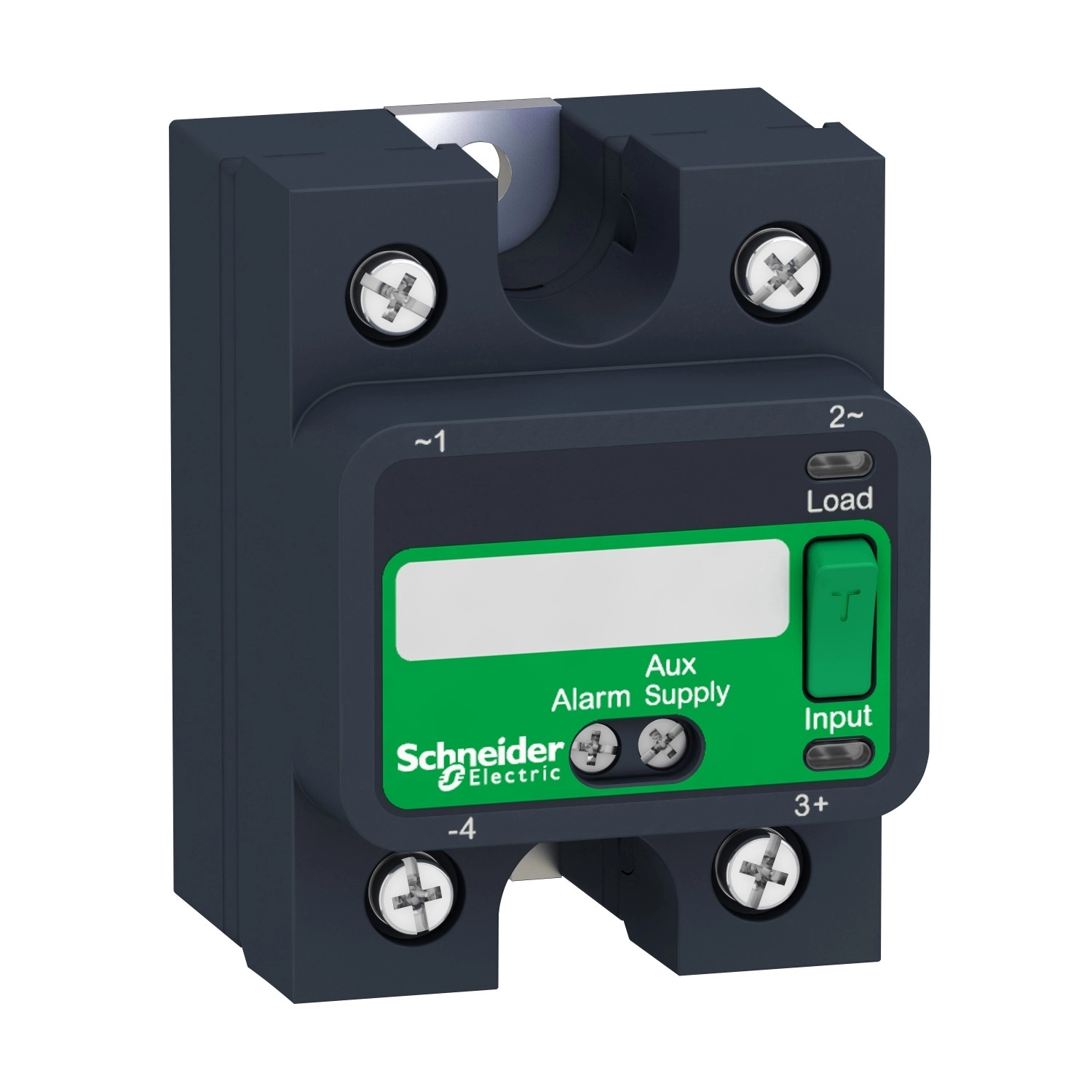

Schneider Electric Harmony Solid State Relays - SSP1A4125BDS - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, nullfeszültségű kap., 1NO, tesztgomb, 48 - 660VAC, 125A, 24VDC, hőátadóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A relé 125 A névleges árammal rendelkezik, és képes kezelni a 48-660 V AC tartományban működő egyfázisú terheléseket. A vezérlőáramkör 4-32 V DC tartományban működik, így kompatibilis a legtöbb ipari automatizálási rendszerrel. A beépített tesztgomb lehetővé teszi a relé működésének gyors ellenőrzését a telepítés során vagy hibaelhárításkor. A nullfeszültségű kapcsolás (ZVS) technológiának köszönhetően a relé pontosan a hullám nullátmeneteinél kapcsol, így jelentősen csökkenti a kapcsolási tranziens jelenségeket és az elektromágneses zavarokat, valamint növeli a kapcsolt eszközök élettartamát.
A Schneider Electric SSP1A4125BDS modell különleges intelligens diagnosztikai funkciókkal is rendelkezik, amelyek jelzik a kapcsolási állapotot és a potenciális hibákat. A LED-es állapotjelzők egyértelműen mutatják a vezérlőjel, terhelés és hibaállapotokat: a zöld LED a vezérlőbemenet/tesztgomb működését jelzi, a folyamatos borostyánsárga a terhelés bekapcsolt állapotát, a villogó borostyánsárga a terhelés aktiválását, a folyamatos piros a szakadt vezérlőáramkört, míg a villogó piros a terhelés kikapcsolását vagy rövidzárlatot jelez. Ez a vizuális diagnosztika rendkívül értékes a gyors hibaelhárításhoz és a rendszer megfelelő működésének ellenőrzéséhez. Az SSP1A4125BDS modell riasztási kimenettel is rendelkezik, amely lehetővé teszi a hibák automatikus jelzését a vezérlőrendszer felé, maximum 30 mA áramerősséggel 32 V DC feszültség mellett.
Motoros terheléseknél is kiválóan alkalmazható: 120 V AC esetén 2 LE, 240 V AC esetén 5 LE, valamint 480 V AC esetén 10 LE teljesítményig. A túlfeszültség elleni védelmet az 1200 V-os tranziens túlfeszültség-védelem biztosítja. Az SCR kimenettel ellátott relé 1750 A-es túláramot képes elviselni 16,6 ms-ig, valamint az I²t értéke 12709 A².s 8,33 ms-on 60 Hz-en, illetve 13950 A².s 10 ms-on 50 Hz-en. A koordinációs típusa 1-es típus 80 A kismegszakítóval (B jelleggörbéjű), valamint 2-es típus 63 A kismegszakítóval (szintén B jelleggörbéjű). A szivárgási áram kikapcsolt állapotban legfeljebb 1 mA, míg a maximális feszültségesés bekapcsolt állapotban kevesebb mint 1,15 V.
Schneider Electric Harmony Solid State Relays - SSP1A4125BDS - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, nullfeszültségű kap., 1NO, tesztgomb, 48 - 660VAC, 125A, 24VDC, hőátadóval műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays

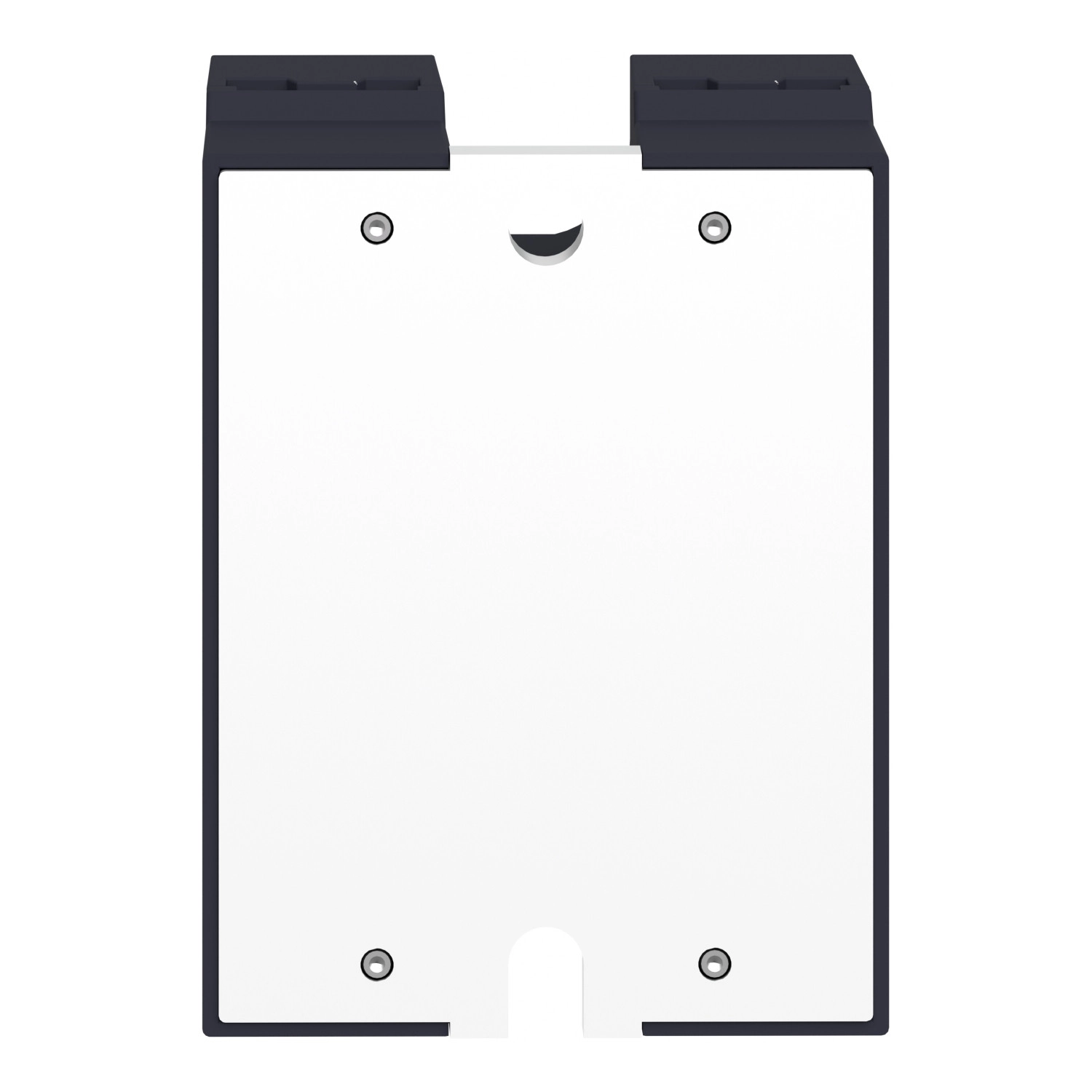

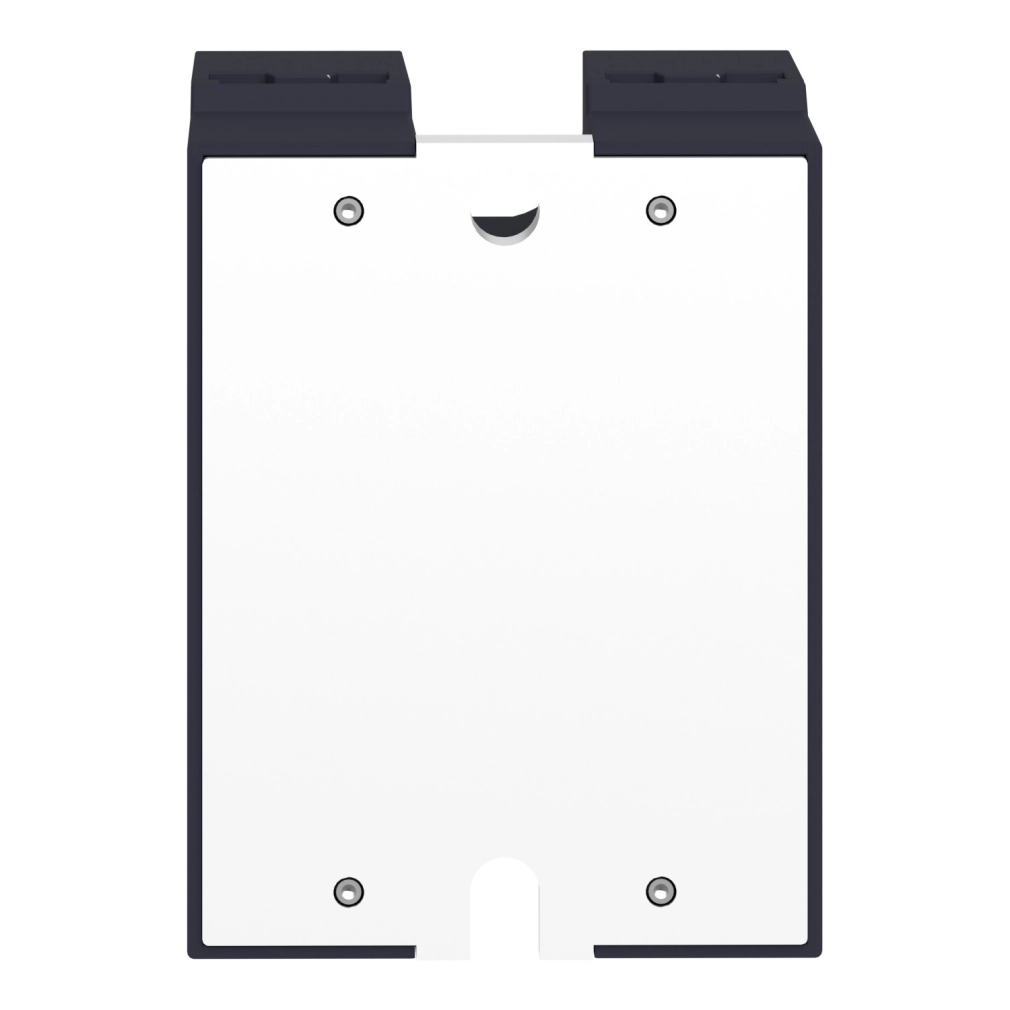

Mellékelt tartozék: Hőátadó lap
Termék vagy alkatrész típusa: Panelre szerelhető relé
Eszköz rövid neve: SSP1
Rögzítési támogatás: Panel
Fázisok száma: 1 fázis
Névleges áram: 125 A
Szilárdtest kimenet típusa: SCR kimenet, Nullfeszültségű kapcsolás
Kimenet kapcsolási mód: Nullfeszültségű kapcsolás
Kiegészítő jellemzők
Tesztgomb: Tesztgombbal
Vezérlőáramkör feszültsége: 4...32 V DC
Minimális kapcsolási feszültség: 4 V DC bekapcsoláskor
Maximális kapcsolási feszültség: 1 V DC kikapcsoláskor
Válaszidő: 0,5 ciklus (bekapcsoláskor), 0,5 ciklus (kikapcsoláskor)
Bemeneti áram: 7...12 mA
Kimeneti feszültség: 48...660 V AC
Terhelési áram: 0,15...125 A
Tranziens túlfeszültség: 1200 V
Túláram: 1750 A 16,6 ms-ra
Maximális I²t biztosítókhoz: 12709 A².s 8,33 ms-ra 60 Hz-nél, 13950 A².s 10 ms-ra 50 Hz-nél
Koordinációs típus: 1-es típus - 80 A kismegszakító (MCB) - B jelleggörbe, 2-es típus - 63 A kismegszakító (MCB) - B jelleggörbe
Maximális szivárgási áram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorvezérlő értékek
2 LE 120 V AC
5 LE 240 V AC
10 LE 480 V AC
Elektromos jellemzők
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 8 pF bemenet/kimenet esetén
Dielektromos szilárdság: 4 kV AC bemenet/kimenet esetén, 4 kV AC bemenet vagy kimenet és burkolat között
Névleges impulzus-állófeszültség: 6 kV kimenet-burkolat között, 6 kV bemenet-kimenet között
Csatlakozások
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél, 0,5...0,6 N.m segédkapocsnál
Csatlakozások - kapcsok: Csavaros kapcsok különböző kábelméretekhez a bemenet és kimenet számára
Segéd/riasztó csatlakozó kapocs: Csavaros csatlakozó, 0,5...1,5 mm² (AWG 20...AWG 16) hornyolt Philips csavarhúzóval
Jelzőfények

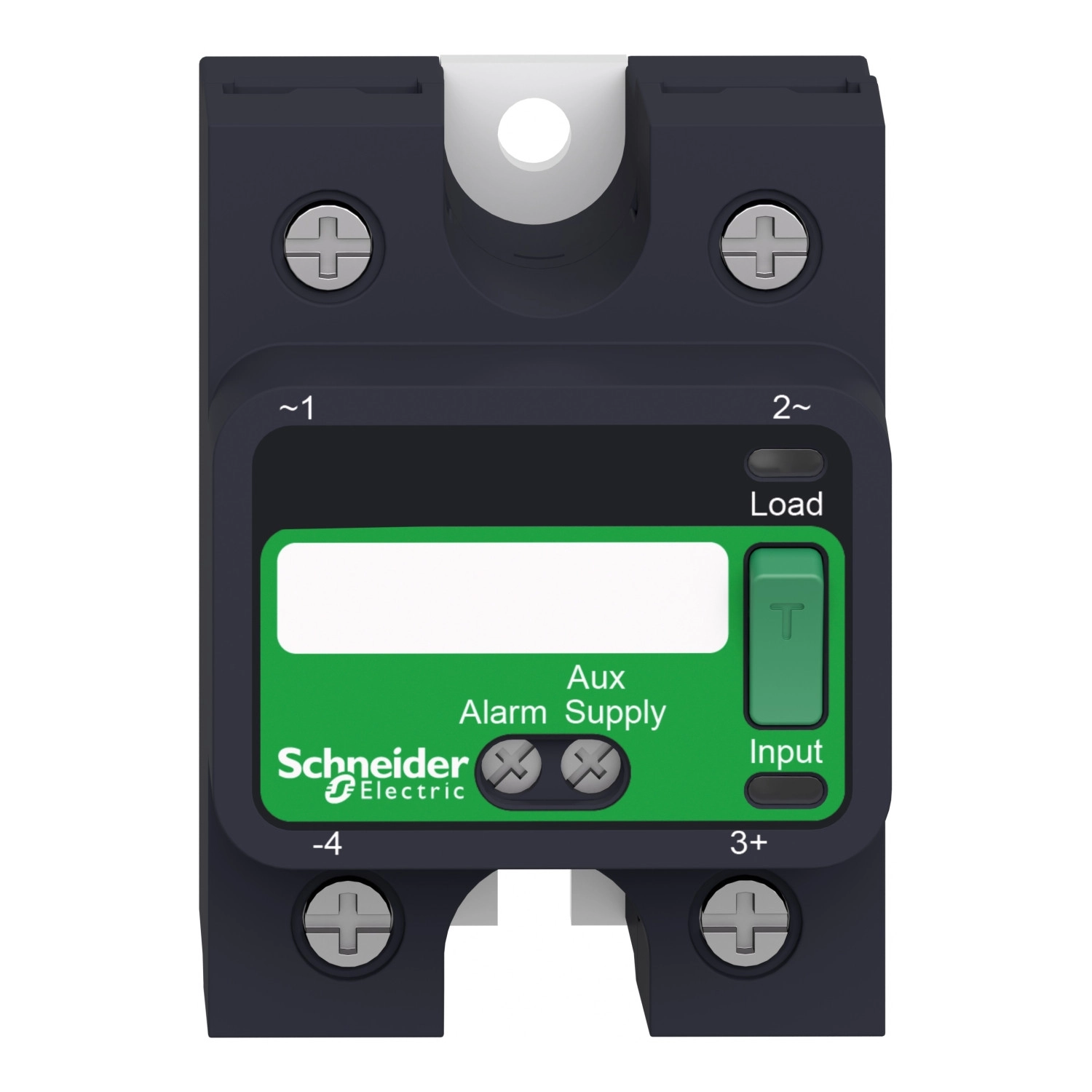

LED kijelző: LED, folyamatos, zöld a BE állapot jelzéséhez vezérlőbemenet/tesztgomb működtetésekor
LED, folyamatos, borostyánsárga a BE állapot jelzéséhez terhelésnél
LED, villogó, borostyánsárga a vezérlőbemenet jelzéséhez a terhelés energizálásához
LED, folyamatos, piros szakadás jelzéséhez a vezérlőbemenetben
LED, villogó, piros terhelés lekapcsolás/rövidzárlat jelzéséhez
Környezeti jellemzők
IP védettségi fokozat: IP20
Üzemi környezeti hőmérséklet: -40...80 °C
Tárolási környezeti hőmérséklet: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Tanúsítványok
Termék tanúsítványok: CE, EAC, UL, CSA
Jelölések: CE, EAC, CSA, UL
Szabványok: CSA C22.2 No 14-13, IEC 62314, UL 508, IEC 60950-1
