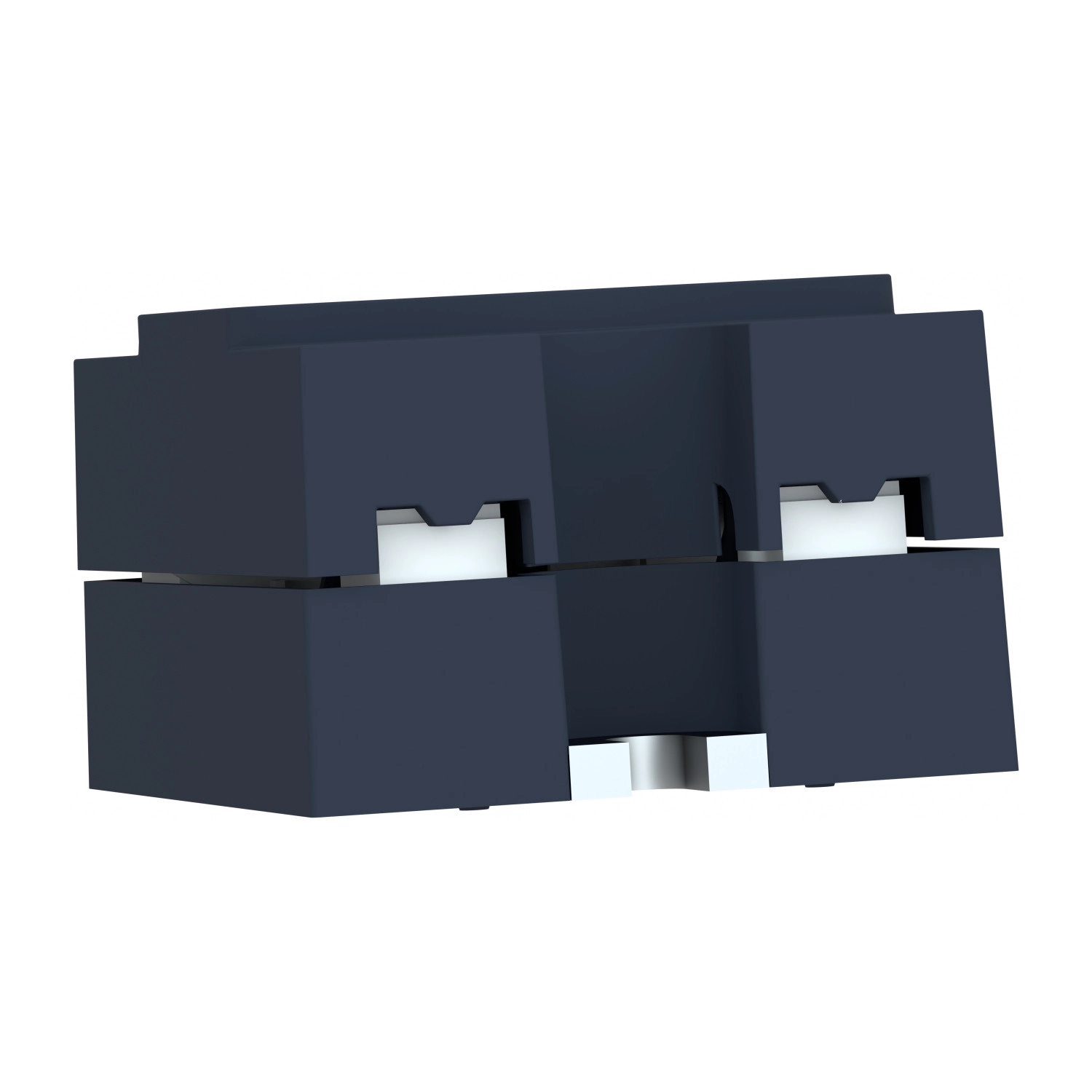

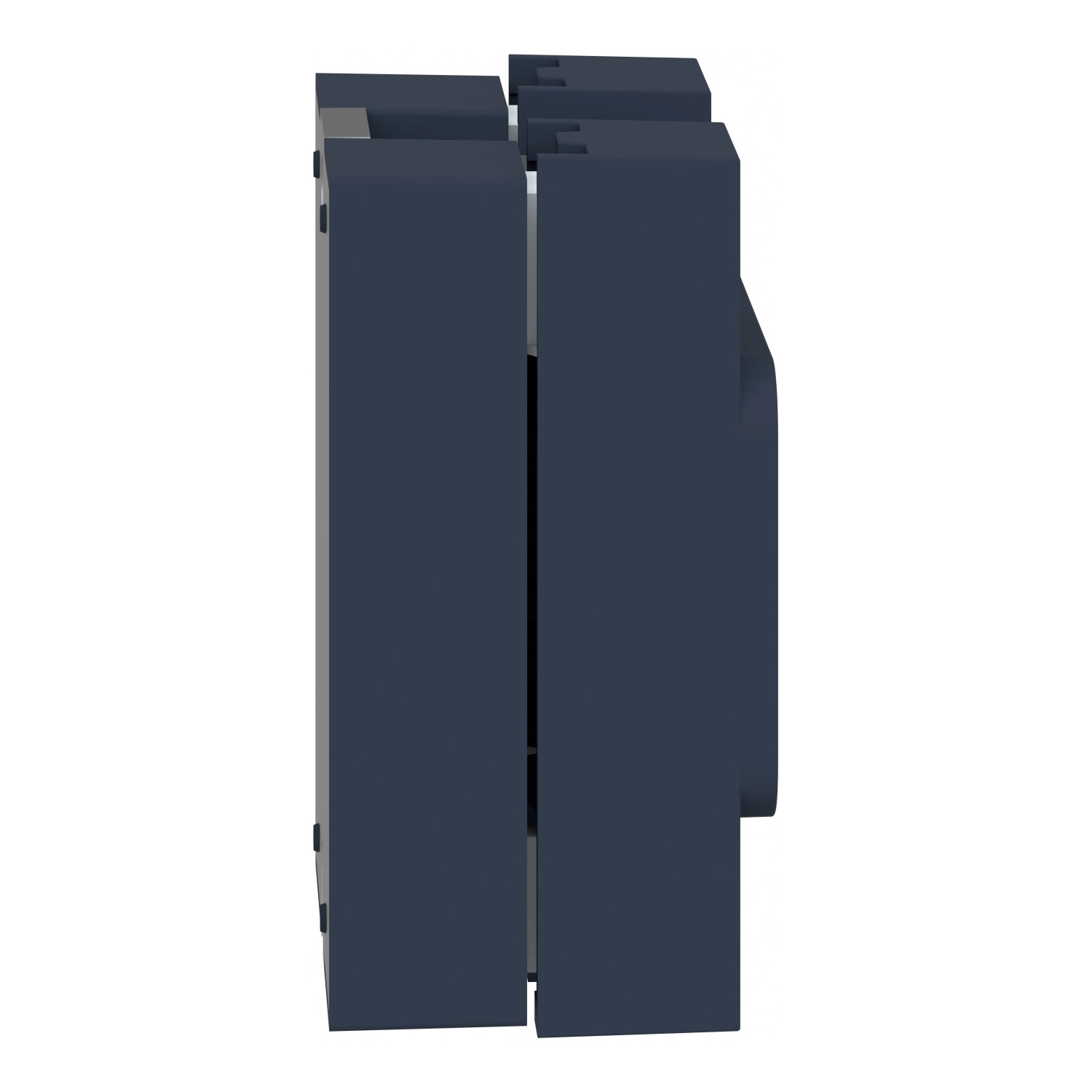

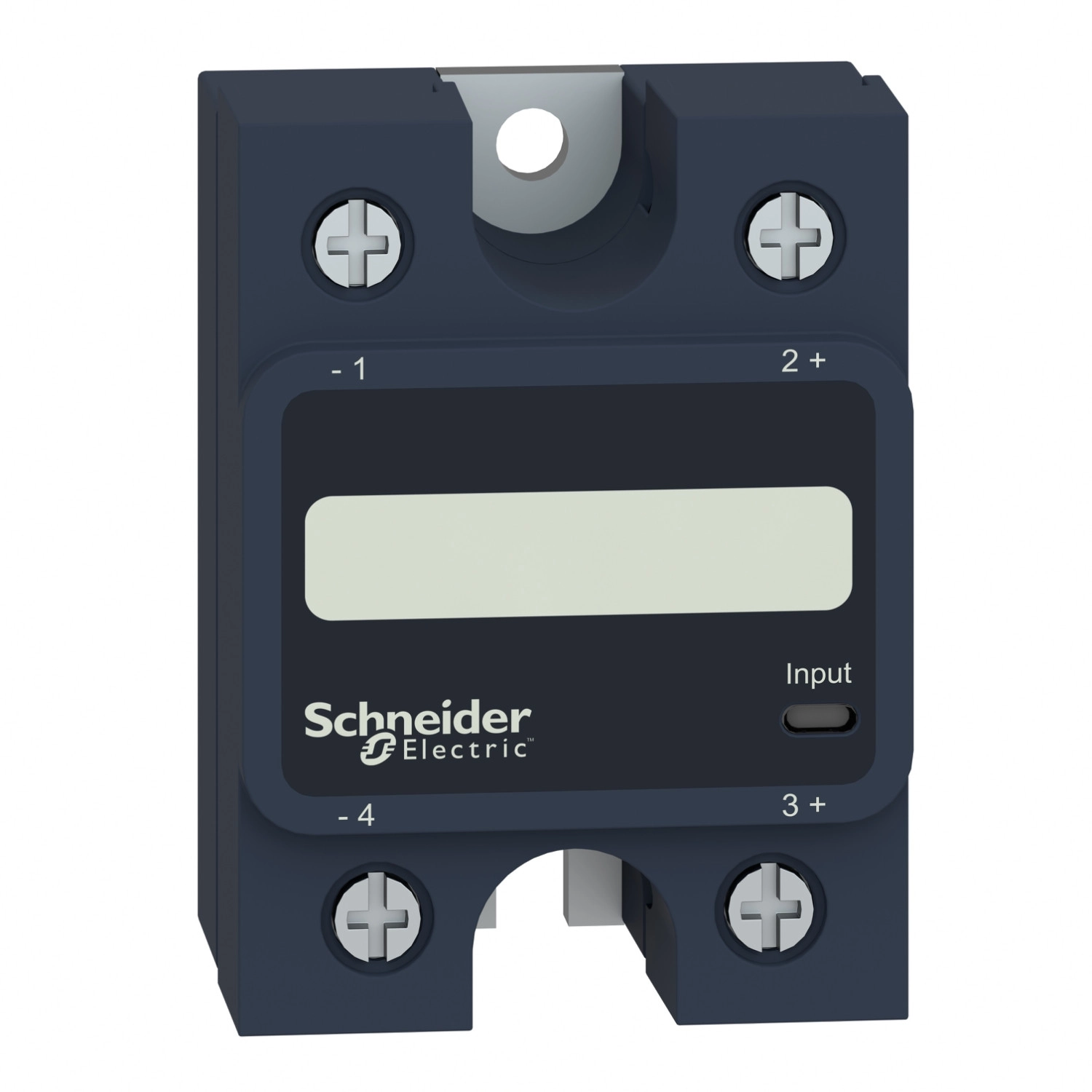

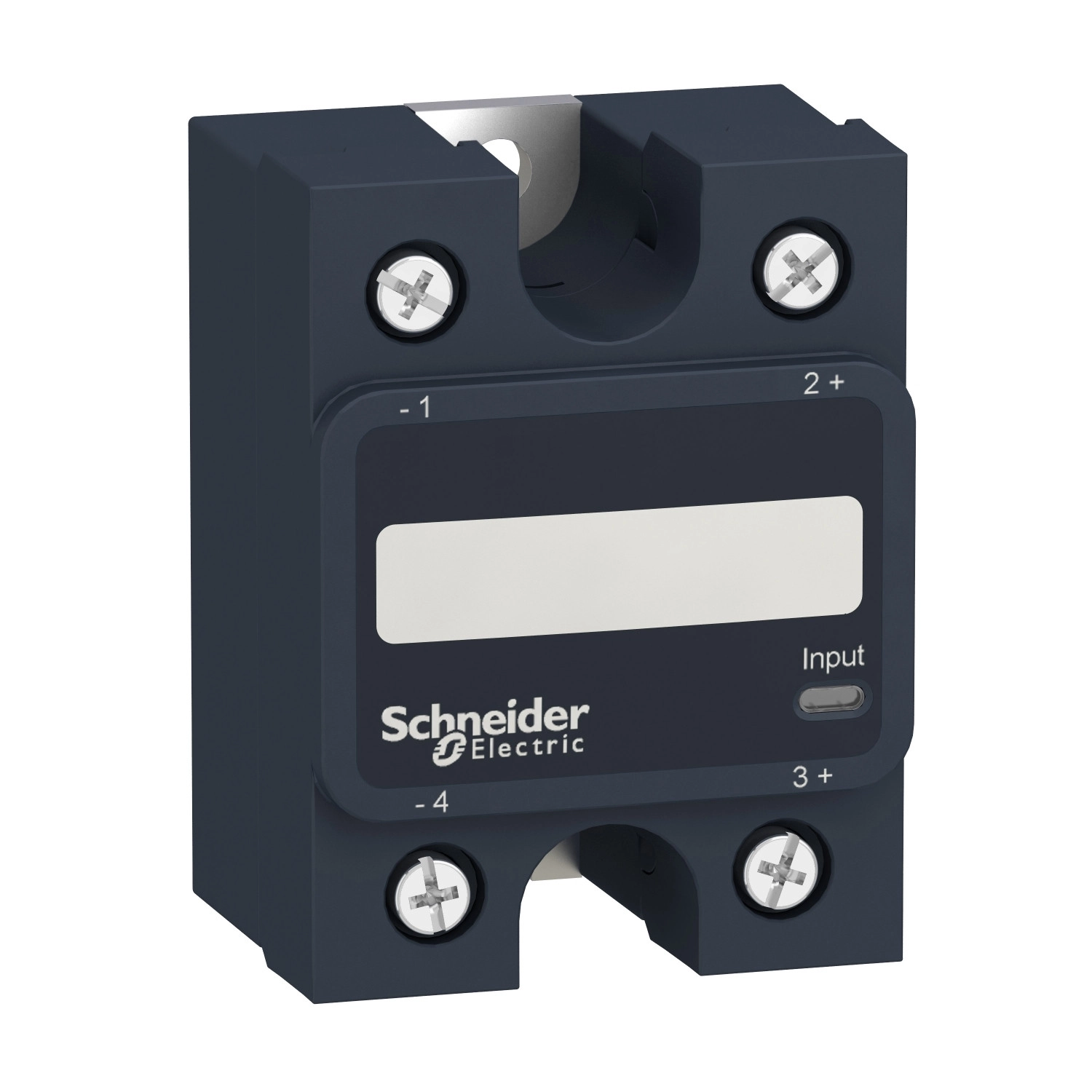

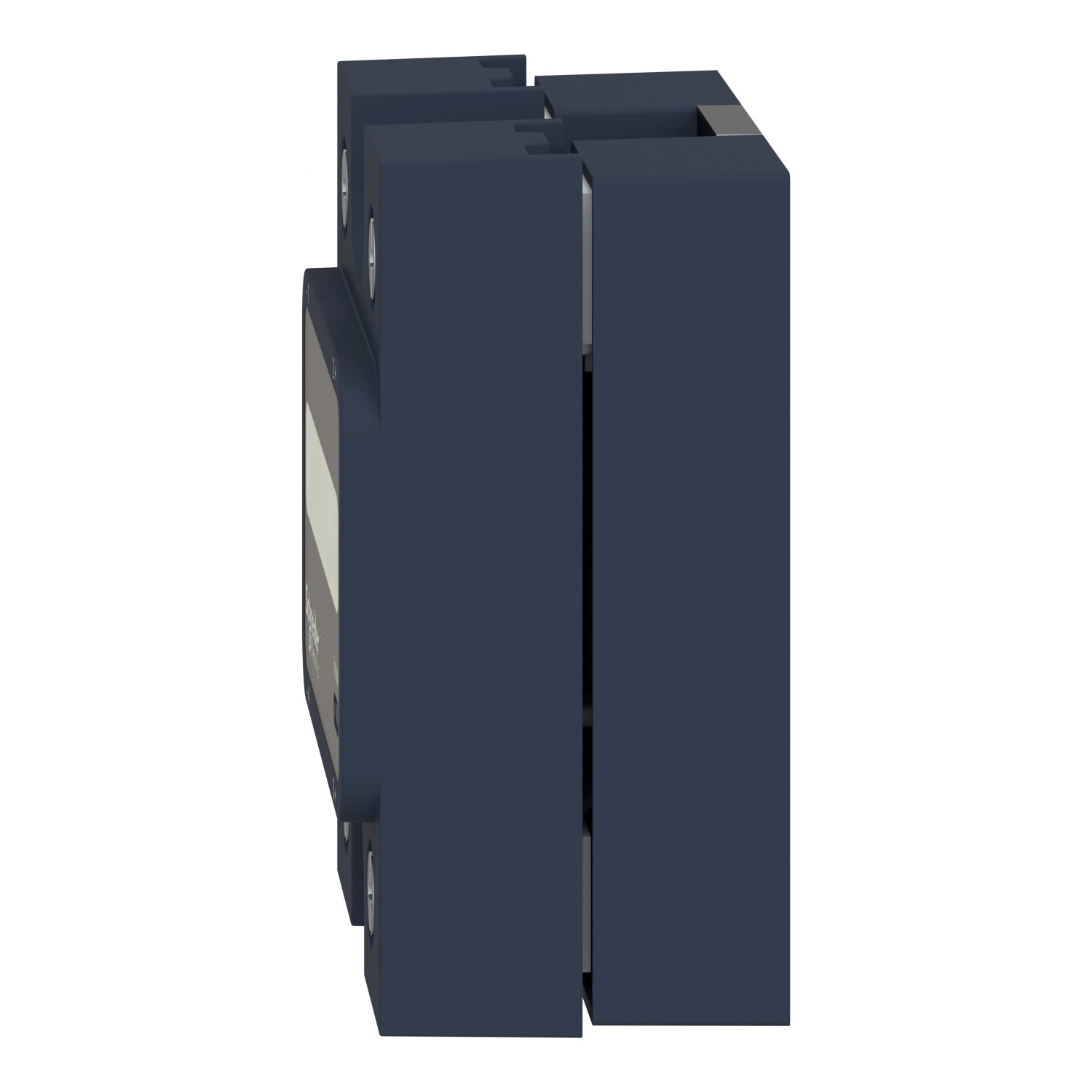

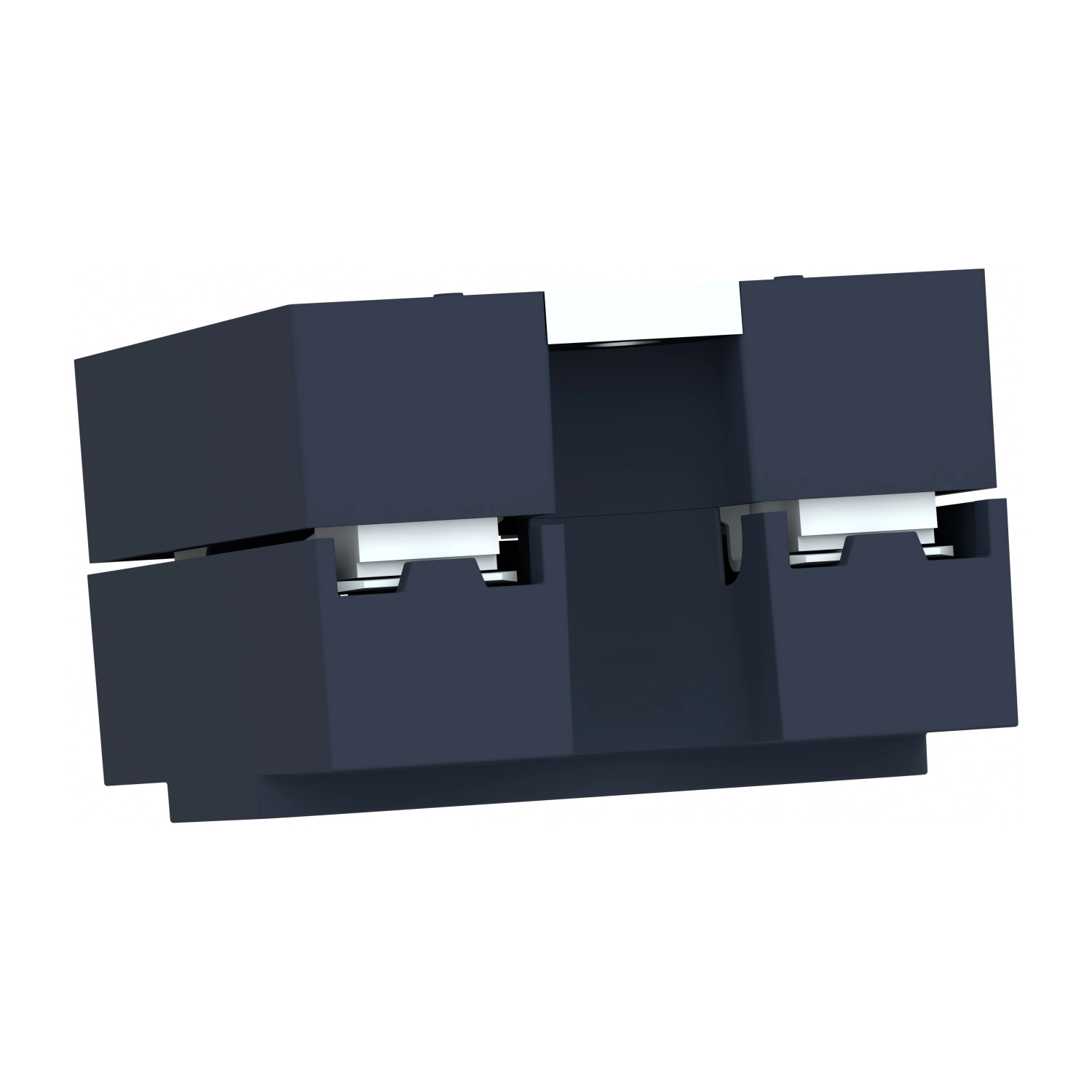

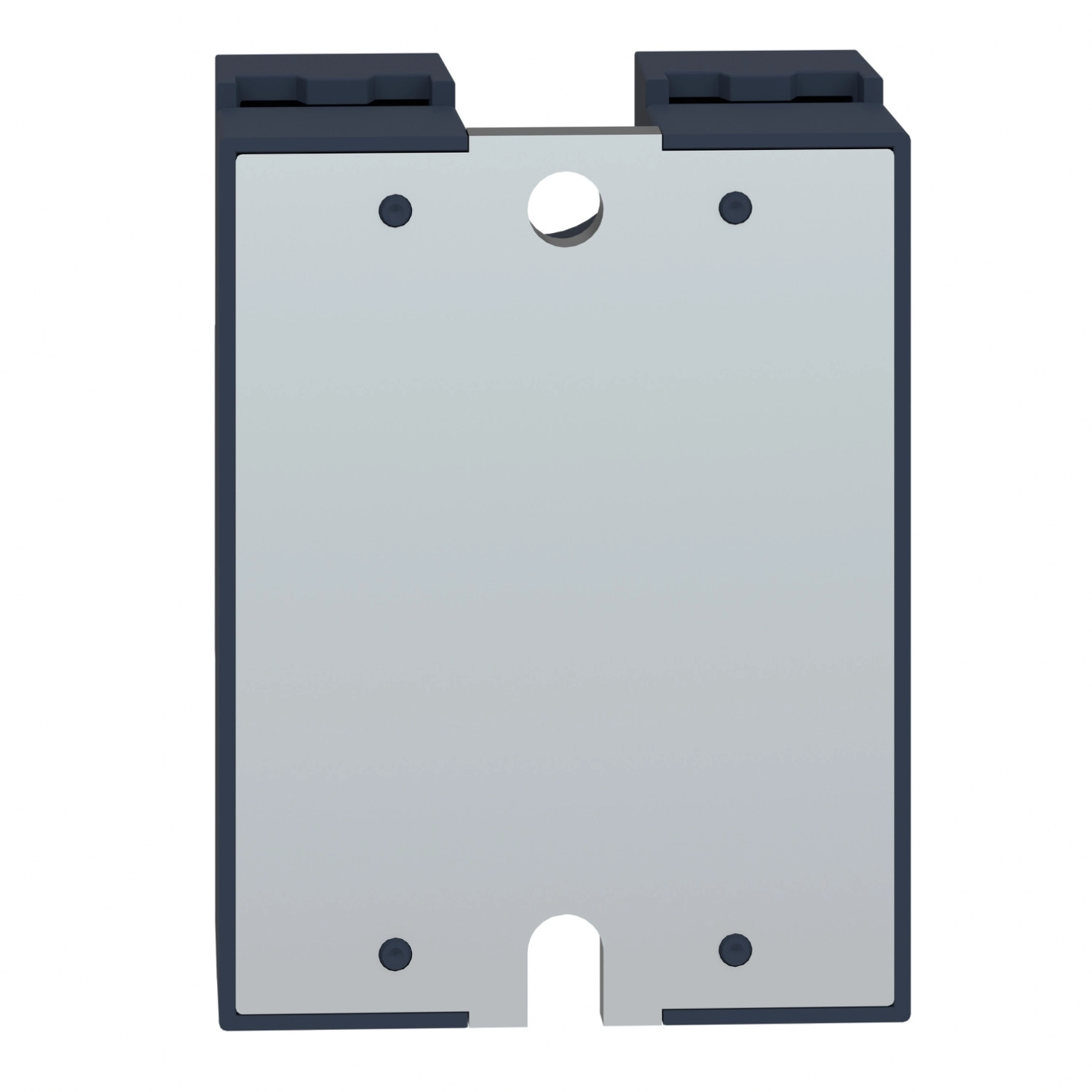

Schneider Electric Harmony Solid State Relays - SSP1A4125M7T - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, nullfeszültségű kapcsolás, 1NO, 48 - 660VAC, 125A, 230VAC, hőátadóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A nullfeszültségű kapcsolási technológia (Zero Voltage Switching) minimalizálja a kapcsolási zavarokat és a hőtermelést, mivel a relé csak akkor kapcsol be, amikor a váltakozó feszültség közel nulla értéken halad át. Ez jelentősen csökkenti az elektromágneses interferenciát (EMI) és a hirtelen áramlökéseket, amelyek károsíthatják a kapcsolt berendezéseket. Az SSP1A4125M7T bemeneti vezérlő feszültsége 90-280V AC tartományban működik, míg a kimeneti kapcsolási tartomány 48-660V AC, ami rendkívül sokoldalúvá teszi különböző ipari környezetekben.
A termék a magas teljesítmény mellett kiváló hőkezelési tulajdonságokkal rendelkezik. A mellékelt hőátadó pad (thermal pad) javítja a hőelvezetést, biztosítva a hosszabb élettartamot és a megbízhatóbb működést. A relé termikus ellenállása mindössze 0,22 °C/W a csatlakozás és a burkolat között, és a hőátadó pad impedanciája 0,48 °C-in²/W 25 psi nyomáson. A hőmérséklet optimalizálása érdekében különböző hűtőbordákkal (SSRHP02, SSRHP05, SSRHP07) használható, amelyek jelentősen növelik a teljesítményképességet magasabb környezeti hőmérsékleten is, ahogy ezt a terhelési görbék is mutatják. A relé működési hőmérséklet-tartománya -40°C és 80°C között van, ami rendkívüli rugalmasságot biztosít szélsőséges környezetekben való alkalmazáshoz.
A SSP1A4125M7T műszaki tulajdonságai között szerepel a SCR (Silicon Controlled Rectifier) kimenet, amely 0,15-125A terhelési áramot biztosít. A készülék villamos tulajdonságai kiemelkedőek: 1750A túláram-képesség 16,6 ms-ig, 12709 A².s I²t érték 8,33 ms-nál 60 Hz-en, illetve 13950 A².s 10 ms-nál 50 Hz-en. A maximális szivárgási áram kikapcsolt állapotban mindössze 1 mA, a maximális feszültségesés bekapcsolt állapotban pedig kevesebb mint 1,15V. Ezek az értékek biztosítják, hogy a relé minimális energiaveszteséggel és hőtermeléssel működjön.
A biztonság szempontjából a termék számos védelmi funkcióval rendelkezik. A koordinációs típusok között megtalálható az 1-es típus 80A-es kismegszakítóval (MCB) B karakterisztikával, valamint a 2-es típus 63A-es kismegszakítóval (MCB) B karakterisztikával. A szigetelési ellenállás 1000 MOhm 500V DC mellett, a dielektromos szilárdság 4 kV AC a bemenet/kimenet, valamint a bemenet vagy kimenet és a burkolat között. A névleges impulzus-állóság (Uimp) 6 kV a kimenet és a burkolat, valamint a bemenet és kimenet között. Az eszköz IP20 védelmi fokozattal rendelkezik. A termék megfelel a nemzetközi szabványoknak, beleértve az IEC 62314, UL 508, CSA C22.2 No 14-13 és IEC 60950-1 előírásait, és rendelkezik CSA, EAC, UL és CE tanúsítványokkal.
Schneider Electric Harmony Solid State Relays - SSP1A4125M7T műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Tartozék: Thermal pad (hőátadó lap)
Termék vagy komponens típus: Panel mount relay (panelre szerelhető relé)
Eszköz rövid neve: SSP1
Fázisszám: 1 fázis
Névleges áram: 125 A
Szilárdtest kimenet típus: SCR kimenet, nullfeszültségű kapcsolás
Kimenet kapcsolási mód: Nullfeszültségű kapcsolás
Kiegészítő információk
Tesztgomb: Nincs
Vezérlő áramkör feszültsége: 90...280 V AC
Minimális kapcsolási feszültség: 90 V AC bekapcsolás
Maximális kapcsolási feszültség: 10 V AC kikapcsolás
Válaszidő: 30 ms (kikapcsolás), 25 ms (bekapcsolás)
Bemeneti áram: 5…10 mA
Kimeneti feszültség: 48...660 V AC
Terhelési áram: 0,15…125 A
Átmeneti túlfeszültség: 1200 V
Túláram: 1750 A 16,6 ms-ig
Maximális I²t értéke olvadáshoz: 12709 A².s 8,33 ms-nál 60 Hz-en, 13950 A².s 10 ms-nál 50 Hz-en
Koordinációs típus: 1-es típus - 80 A kismegszakító (MCB) - B görbe, 2-es típus - 63 A kismegszakító (MCB) - B görbe
Maximális szivárgási áram: 1 mA kikapcsolt állapotban
Maximális feszültségesés: <1,15 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségnél
Teljesítménytényező: 0,5 (maximális terhelésnél)
Motorvezérlő névleges értéke: 2 LE 120 V AC, 5 LE 240 V AC, 10 LE 480 V AC
Elektromos jellemzők
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 8 pF bemenet/kimenet esetén
Dielektromos szilárdság: 4 kV AC bemenet/kimenet esetén, 4 kV AC bemenet vagy kimenet és burkolat között
Névleges impulzus állósági feszültség: 6 kV kimenet és burkolat között, 6 kV bemenet és kimenet között
Mechanikai jellemzők
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozások - sorkapcsok: Csavaros sorkapcsok különböző méretekben bemenethez és kimenethez, villás csatlakozók és gyűrűs saruk támogatása
Termikus ellenállás: 0,22 °C/W csatlakozás és burkolat között
Hőátadó lap impedancia: 0,48 °C-in²/W 25 psi-nél
LED jelző: LED, zöld a bemenethez
IP védelmi fokozat: IP20
Biztonsági megbízhatósági adatok: B10d = 1731395, MTTFd = 1875.9 év
Nettó súly: 89.2 g
Környezeti feltételek
Környezeti levegő hőmérséklete működés közben: -40…80 °C
Környezeti levegő hőmérséklete tároláskor: -40…125 °C
Szennyezési fok: 2
Túlfeszültségi kategória: III
Termék tanúsítványok: CSA, EAC, UL, CE
Jelölések: UL, CE, EAC, CSA
Szabványok: IEC 62314, UL 508, CSA C22.2 No 14-13, IEC 60950-1
