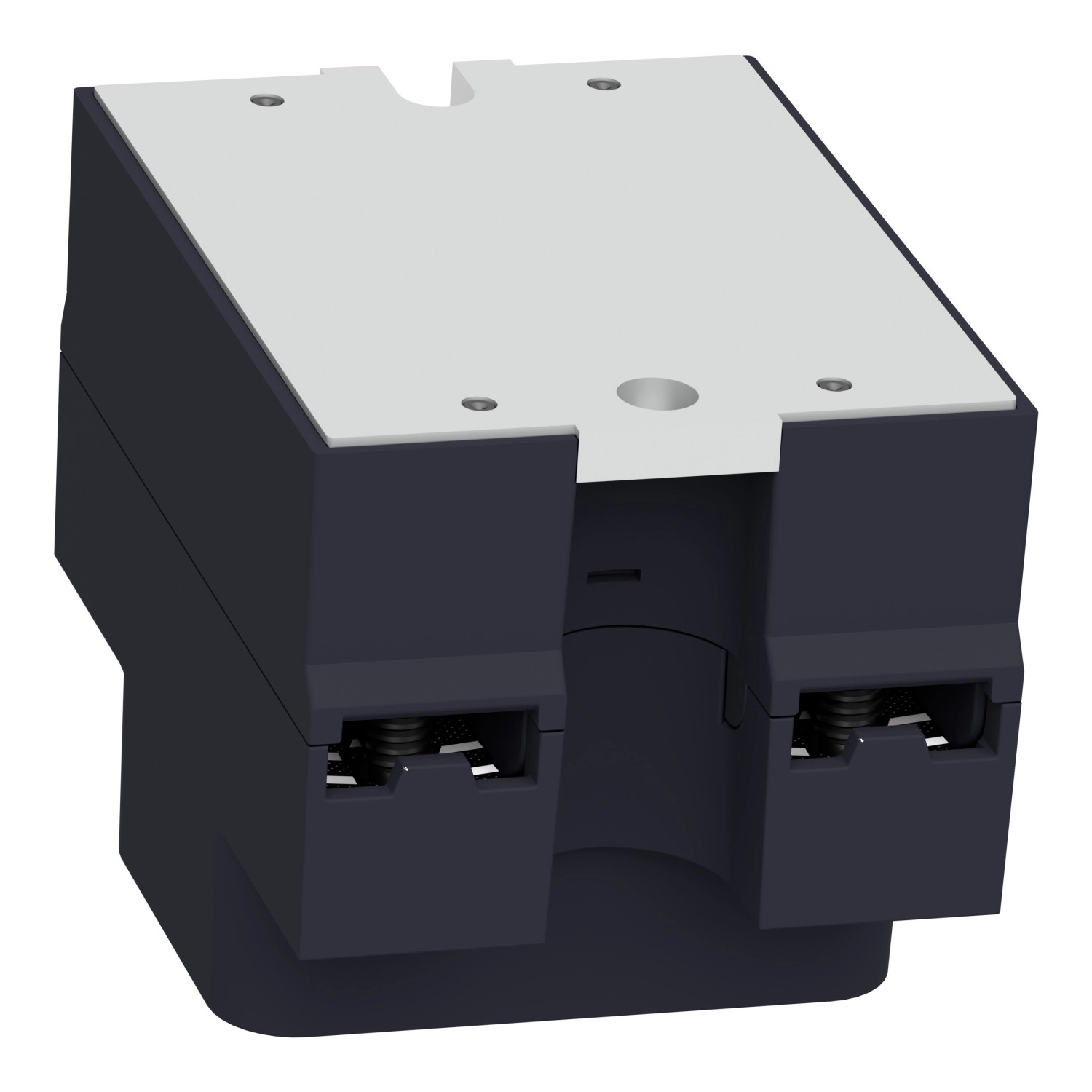

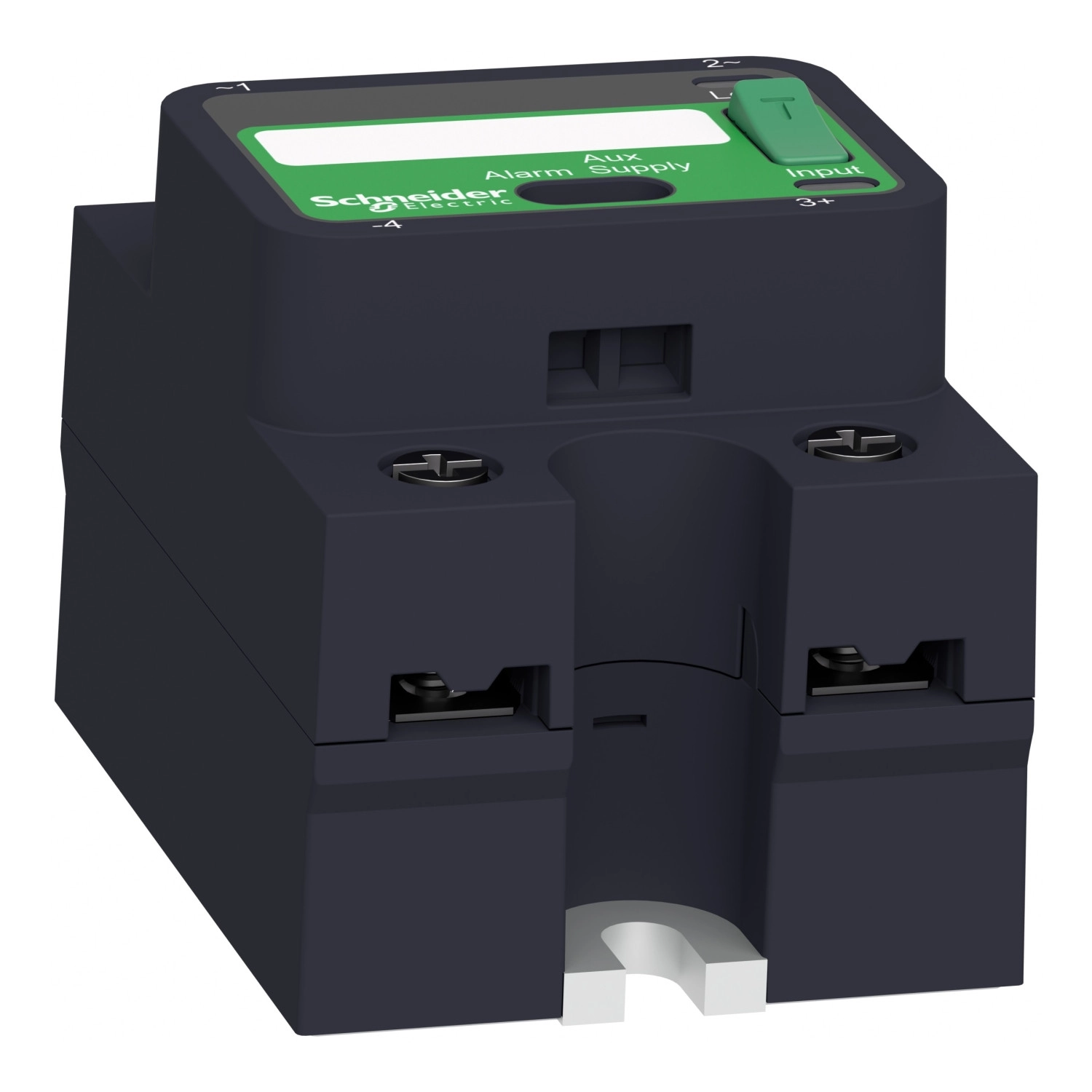

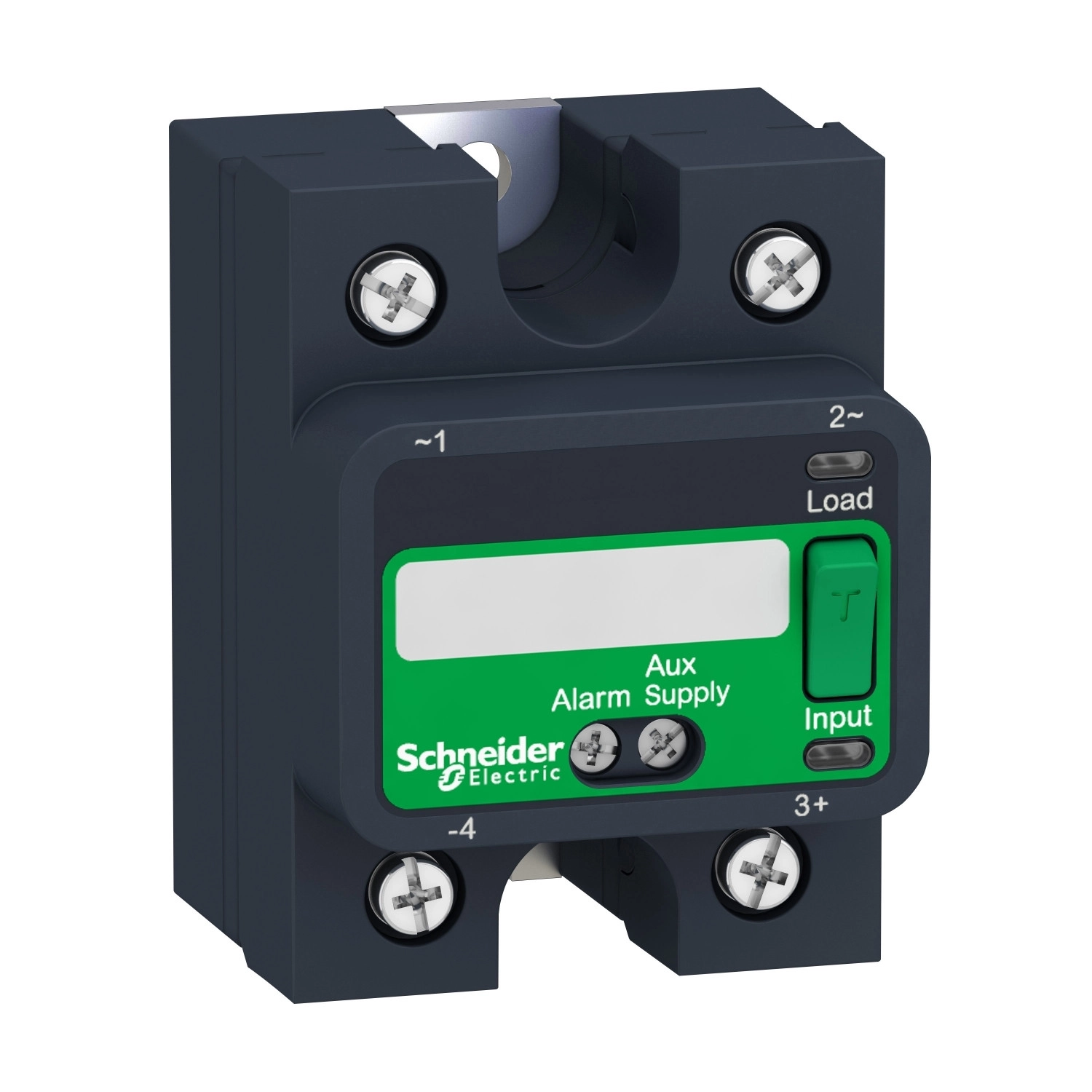

Schneider Electric Harmony Solid State Relays - SSP1A475BDS - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, nullfeszültségű kapcs., 1NO, tesztg., 48 - 660VAC, 75A, 24VDC, hőátadóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az SSP1A475BDS egy egyfázisú szilárdtestrelé, amely magas, 75 amper névleges áramot képes kezelni, miközben a vezérlő áramköri feszültsége mindössze 4-32V DC. A relé különleges tulajdonsága a nullfeszültségű kapcsolási technológia, amely a váltakozó áram nullátmenetekor végzi a kapcsolást, így kiküszöbölve a hirtelen feszültség- és áramváltozásokat, amelyek károsíthatják az érzékeny elektronikus eszközöket. A kimeneti feszültségtartomány rendkívül széles, 48-660V AC, ami lehetővé teszi különböző ipari alkalmazásokban történő felhasználását. A relé SCR (Silicon Controlled Rectifier) kimenetet használ a nagy teljesítményű és megbízható működéshez.

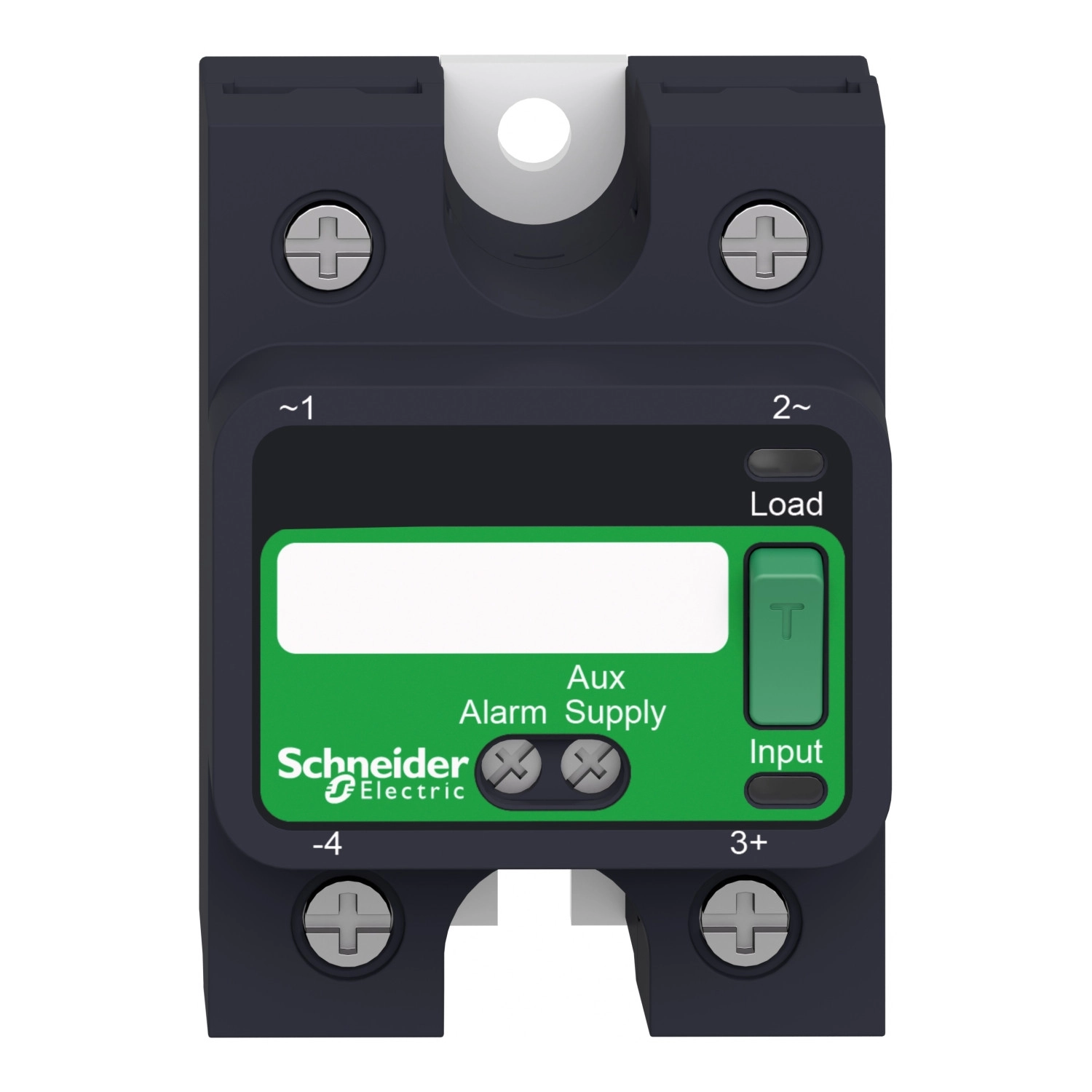

A Schneider Electric SSP1A475BDS intelligens diagnosztikai funkcióval rendelkezik, amely jelentősen megkönnyíti a hibakeresést és a karbantartást. A relé számos LED-indikátorral van felszerelve, amelyek vizuálisan jelzik az üzemállapotot: zöld LED a bekapcsolt állapotot, borostyánsárga a terhelés bekapcsolását, villogó borostyánsárga a vezérlőbemenet aktiválását, vörös a nyitott áramkört és villogó vörös a terhelés megszakadását vagy rövidzárlatot. Ez a diagnosztikai képesség lehetővé teszi a hibák gyors azonosítását és a minimális állásidőt.

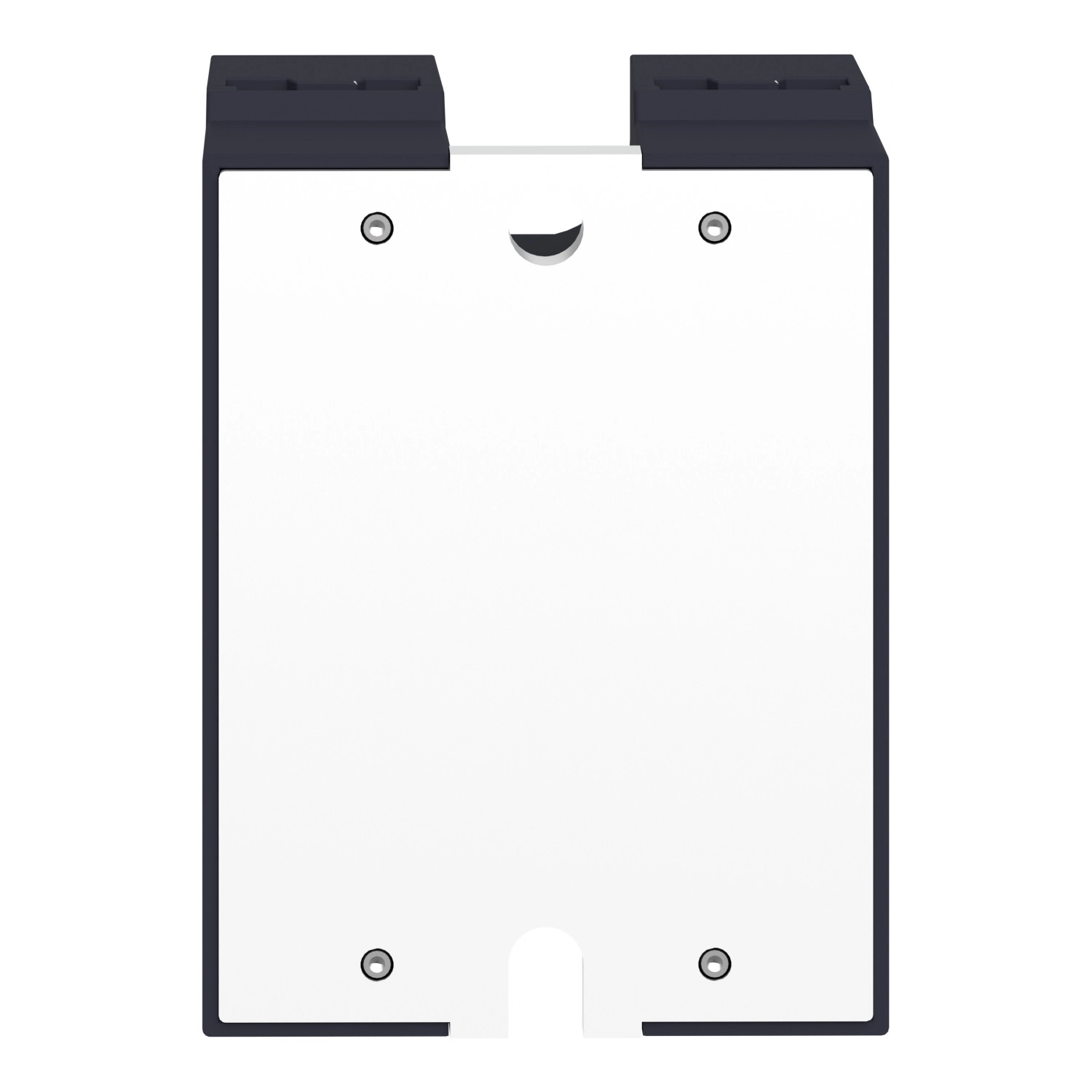

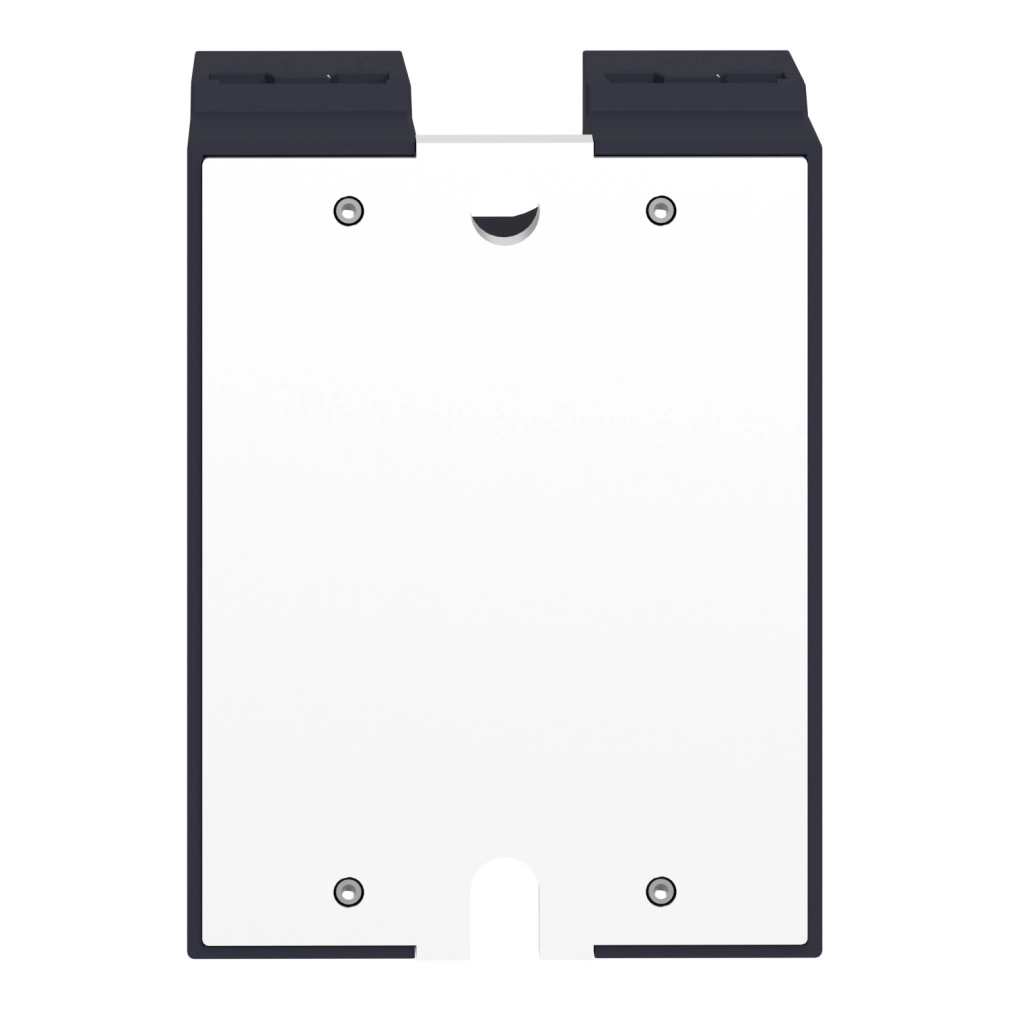

A relé műszaki paraméterei figyelemreméltóak. A kapcsolási idő mindössze 0,5 periódus be- és kikapcsolás esetén is, a válaszidő igen gyors. A minimum kapcsolási feszültség 4V DC bekapcsoláskor, míg a maximum kapcsolási feszültség 1V DC kikapcsoláskor. A bemeneti áram 7-12 mA, a terhelési áram pedig 0,15-75 A között mozoghat. A maximális szivárgási áram kikapcsolt állapotban mindössze 1 mA, a maximális feszültségesés bekapcsolt állapotban pedig kevesebb mint 1,15 V, ami rendkívül hatékony működést tesz lehetővé. A készülék különleges hőpad-dal érkezik, amely biztosítja a megfelelő hőelvezetést. Az eszköz hőellenállása 0,3 °C/W a csatlakozásoktól a házig, ami alapvető fontosságú a hosszú élettartam és a megbízhatóság szempontjából. A teljesítménytényező 0,5 maximális terhelésnél.
Az SSP1A475BDS motorvezérlési teljesítménye imponáló: 1,5 LE 120V AC, 3 LE 240V AC, és 7,5 LE 480V AC hálózatokban. A szigetelési ellenállás 1000 MOhm 500V DC mellett, a dielektromos szilárdság 4 kV AC a bemenet/kimenet között, valamint a bemenet vagy kimenet és a ház között. A maximális kapacitás a bemenet/kimenet között 8 pF. A névleges impulzus állóképesség 6 kV a kimenet és a ház, valamint a bemenet és a kimenet között. A csatlakozások változatos formáit támogatja: csavaros csatlakozók, villás típusú címkés csatlakozók és gyűrűs csatlakozók különböző méretekben, ami nagyfokú rugalmasságot biztosít a telepítéskor.
A relé rendkívül széles, -40...80 °C-os működési hőmérséklettartományban üzemel, és a tárolási hőmérséklete -40...125 °C. Az eszköz védelmi szintje IP20, ami megfelelő védelmet biztosít a porok és a külső mechanikai behatások ellen. Az elektromágneses kompatibilitás terén az SSP1A475BDS megfelel a szigorú IEC szabványoknak, beleértve az elektrosztatikus kisülés, a sugárzott rádiófrekvenciás elektromágneses mező, a gyors elektromos tranziens/burst, és a túlfeszültség elleni védelmet. A biztonság és megbízhatóság szempontjából fontos, hogy a B10d értéke 1731395, az MTTFd pedig 1875,9 év, ami kivételesen hosszú várható élettartamot jelez.
Schneider Electric Harmony Solid State Relays - SSP1A475BDS műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Mellékelt tartozék: Hőpad
Termék vagy alkatrész típusa: Panelre szerelhető relé
Eszköz rövid neve: SSP1
Szerelési támogatás: Panel
Fázisok száma: 1 fázis
[In] névleges áram: 75 A
Szilárdtest kimenet típusa: Nullfeszültségű kapcsolás, SCR kimenet
Kimeneti kapcsolási mód: Nullfeszültségű kapcsolás
Kiegészítő jellemzők
Tesztgomb: Tesztgombbal
[Uc] vezérlő áramköri feszültség: 4...32 V DC
Minimum kapcsolási feszültség: 4 V DC bekapcsolás
Maximum kapcsolási feszültség: 1 V DC kikapcsolás
Válaszidő: 0,5 ciklus (bekapcsolás), 0,5 ciklus (kikapcsolás)
Bemeneti áram: 7...12 mA
Kimeneti feszültség: 48...660 V AC
Terhelési áram: 0,15...75 A
Tranziens túlfeszültség: 1200 V
Túláram: 1000 A 16,6 ms-ig
Motorvezérlés adatai
Motorvezérlés névleges értéke: 1,5 LE 120 V AC, 3 LE 240 V AC, 7,5 LE 480 V AC
Elektromos adatok
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximum kapacitás: 8 pF bemenet/kimenet esetén
Dielektromos szilárdság: 4 kV AC bemenet/kimenet esetén, 4 kV AC bemenet vagy kimenet és ház között
Csatlakozási adatok
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozások - terminálok: Csavaros csatlakozók, villás típusú címke csatlakozók, gyűrűs csatlakozók
LED állapotjelzők
LED jelzők: Zöld (folyamatos) - BE állapot a vezérlőbemenethez/tesztgomb működtetéséhez, Borostyánsárga (folyamatos) - BE állapot a terheléshez, Borostyánsárga (villogó) - vezérlőbemenet a terhelés energetizálásához, Vörös (folyamatos) - szakadás a vezérlőbemenetnél, Vörös (villogó) - terhelés megszakadt/rövidzárlat
Védelem és biztonság
IP védettségi fokozat: IP20
Biztonsági megbízhatósági adatok: B10d = 1731395, MTTFd = 1875,9 év
Környezeti adatok
Üzemi környezeti hőmérséklet: -40...80 °C
Tárolási környezeti hőmérséklet: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Tanúsítványok

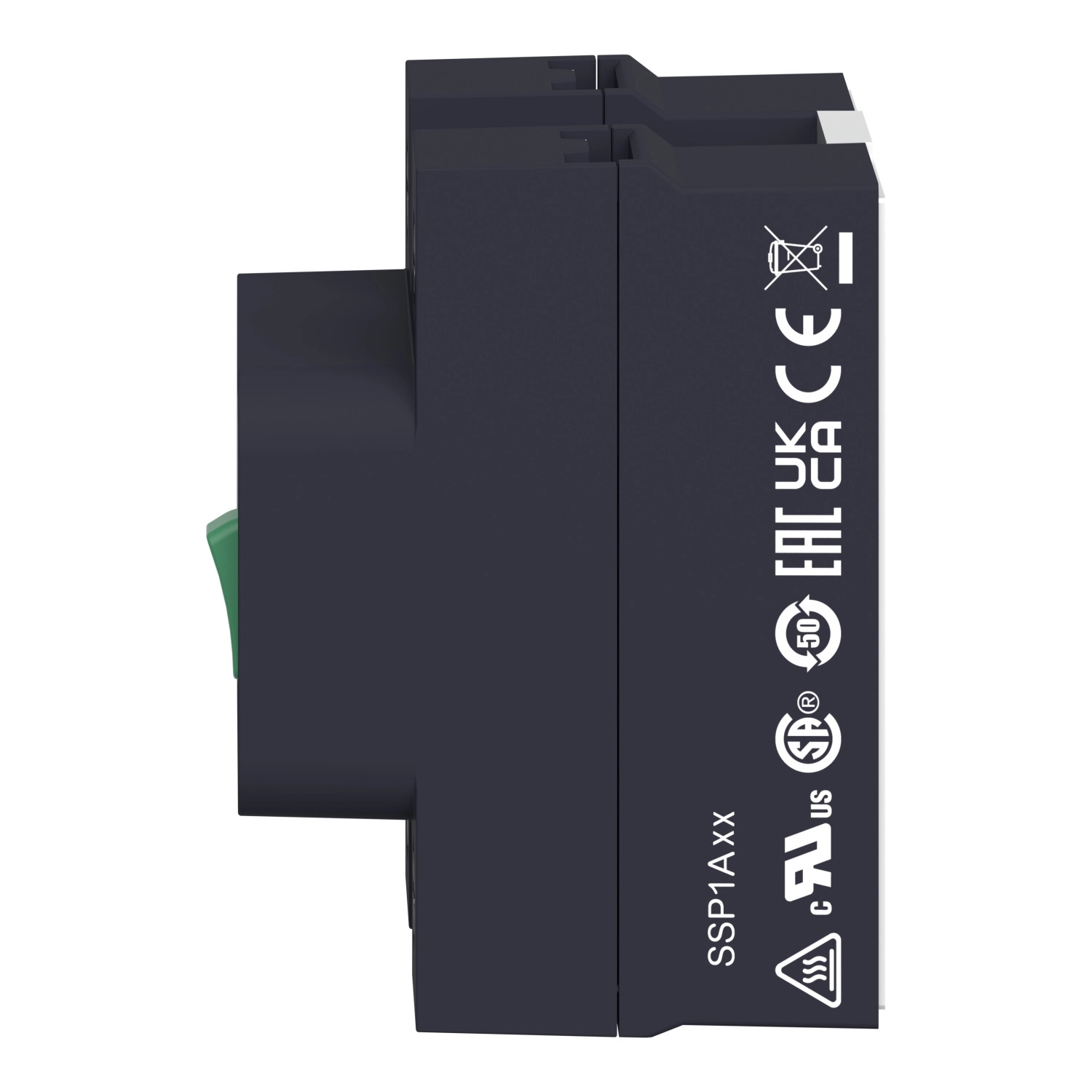

Terméktanúsítványok: CSA, EAC, UL, CE
Szabványok: UL 508, IEC 60950-1, IEC 62314, CSA C22.2 No 14-13
