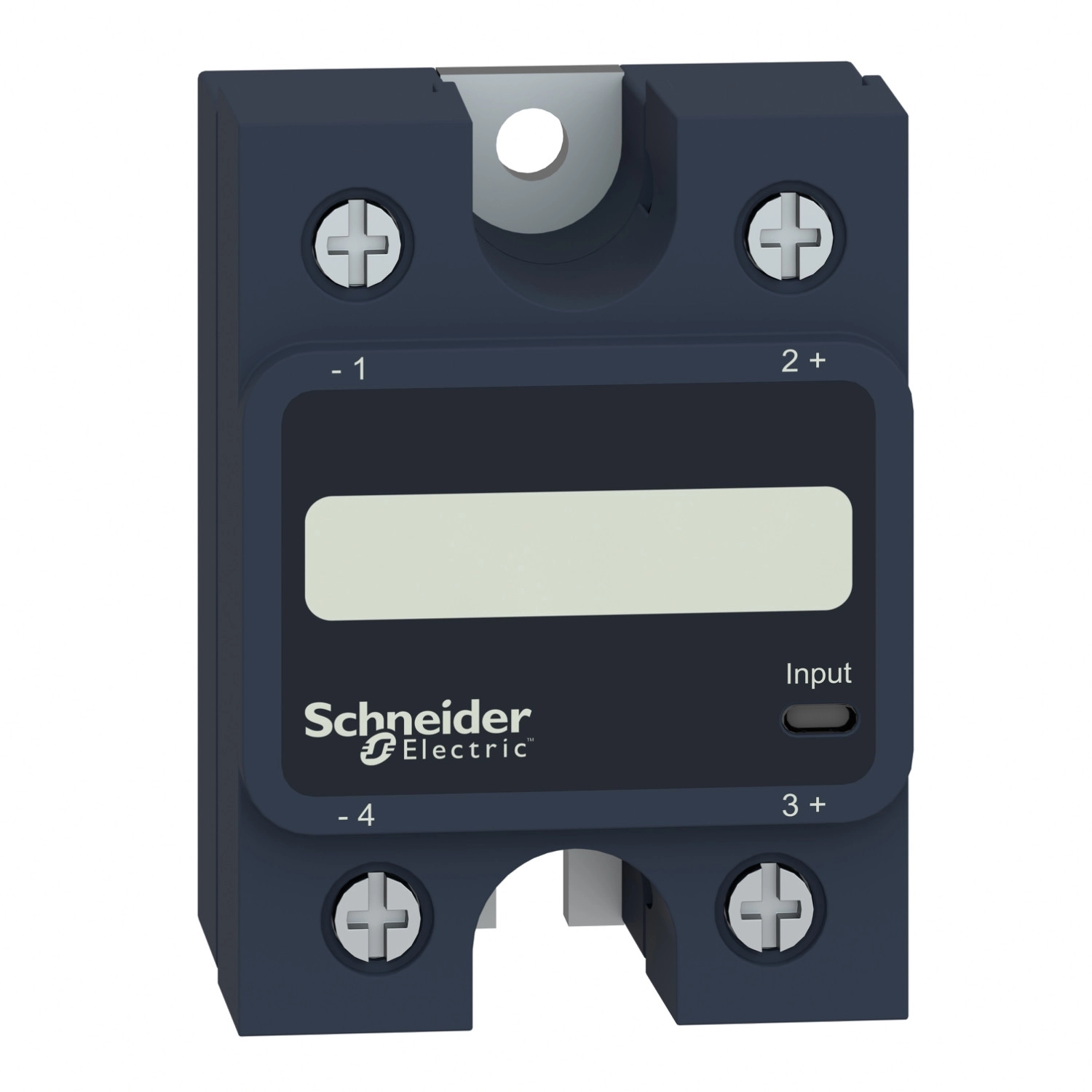

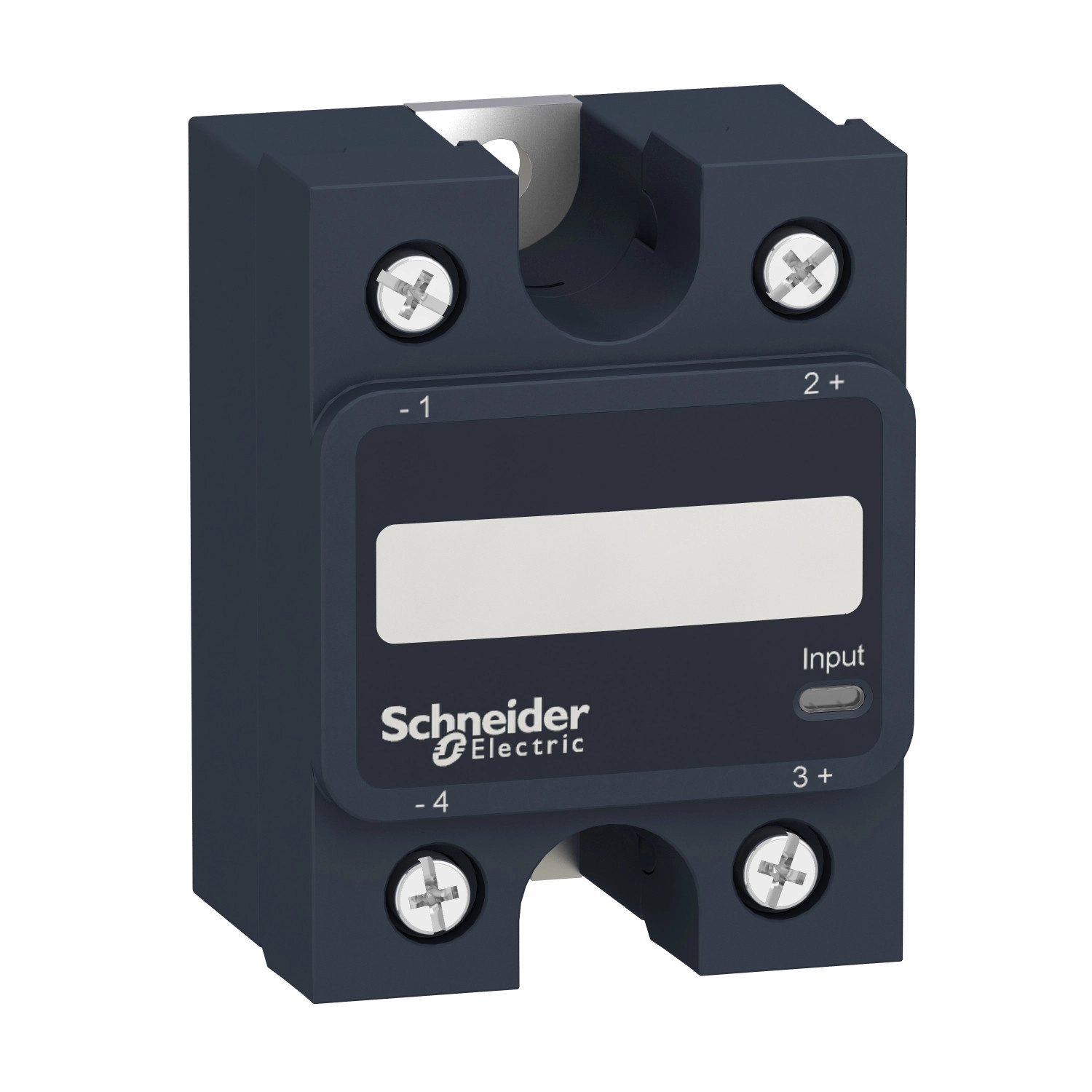

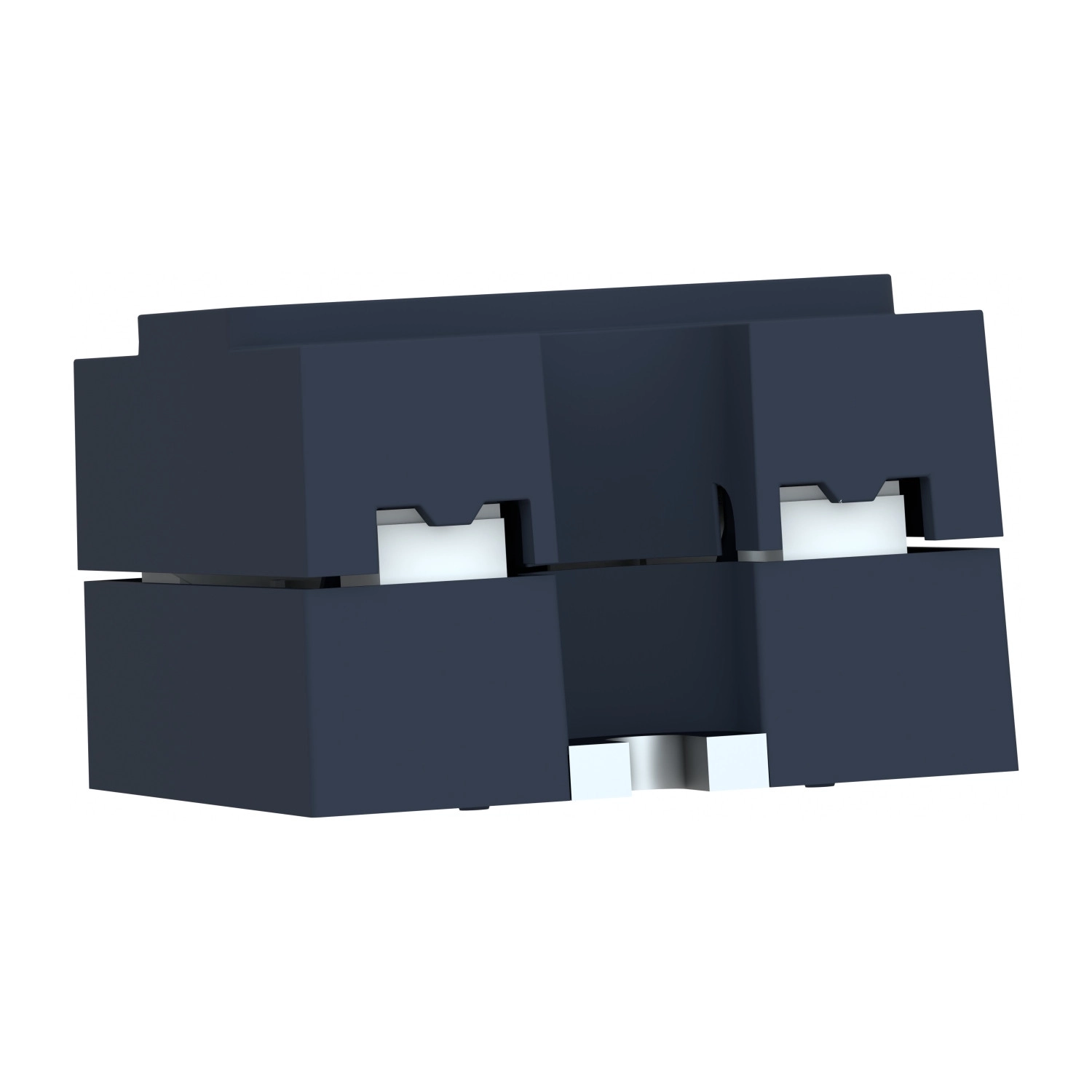

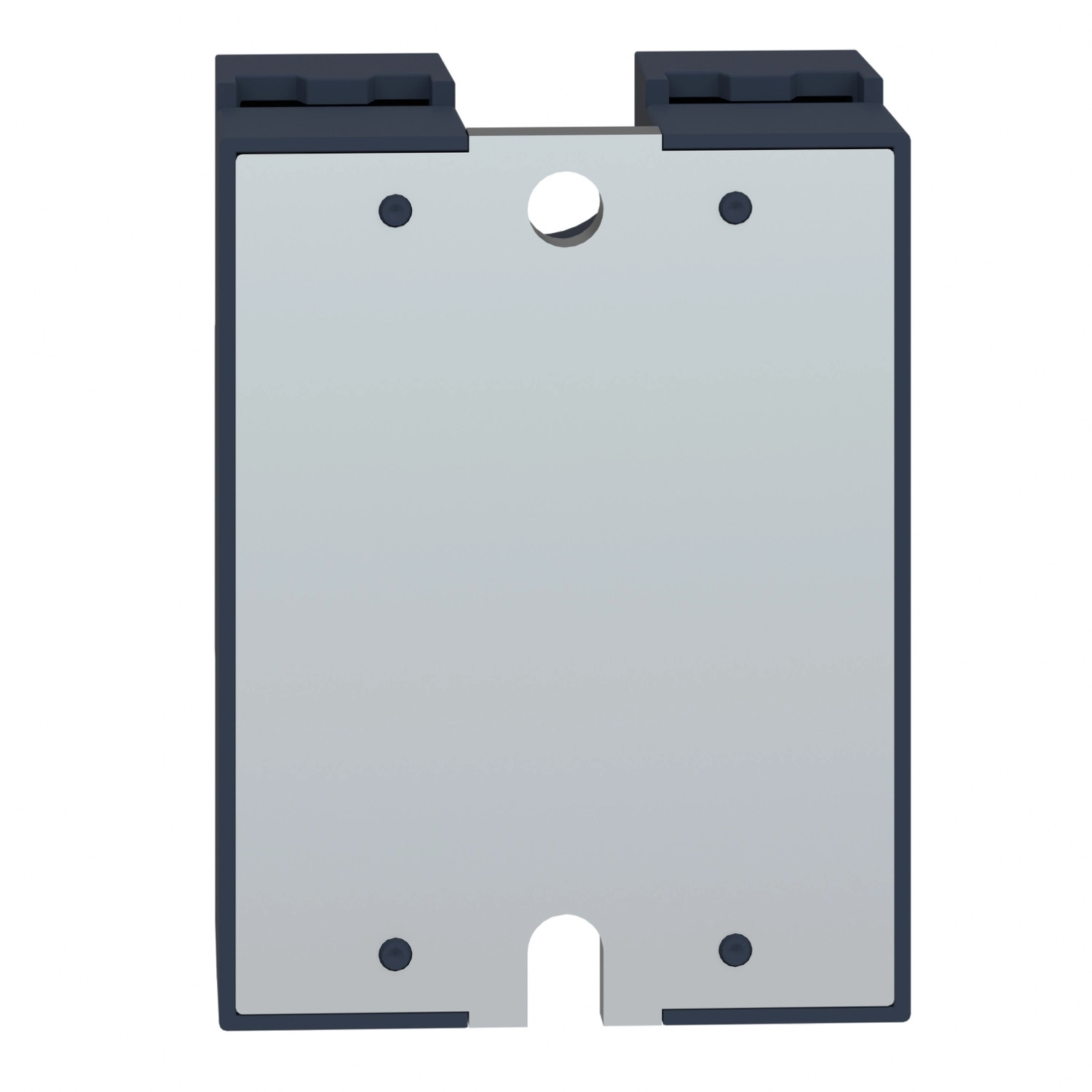

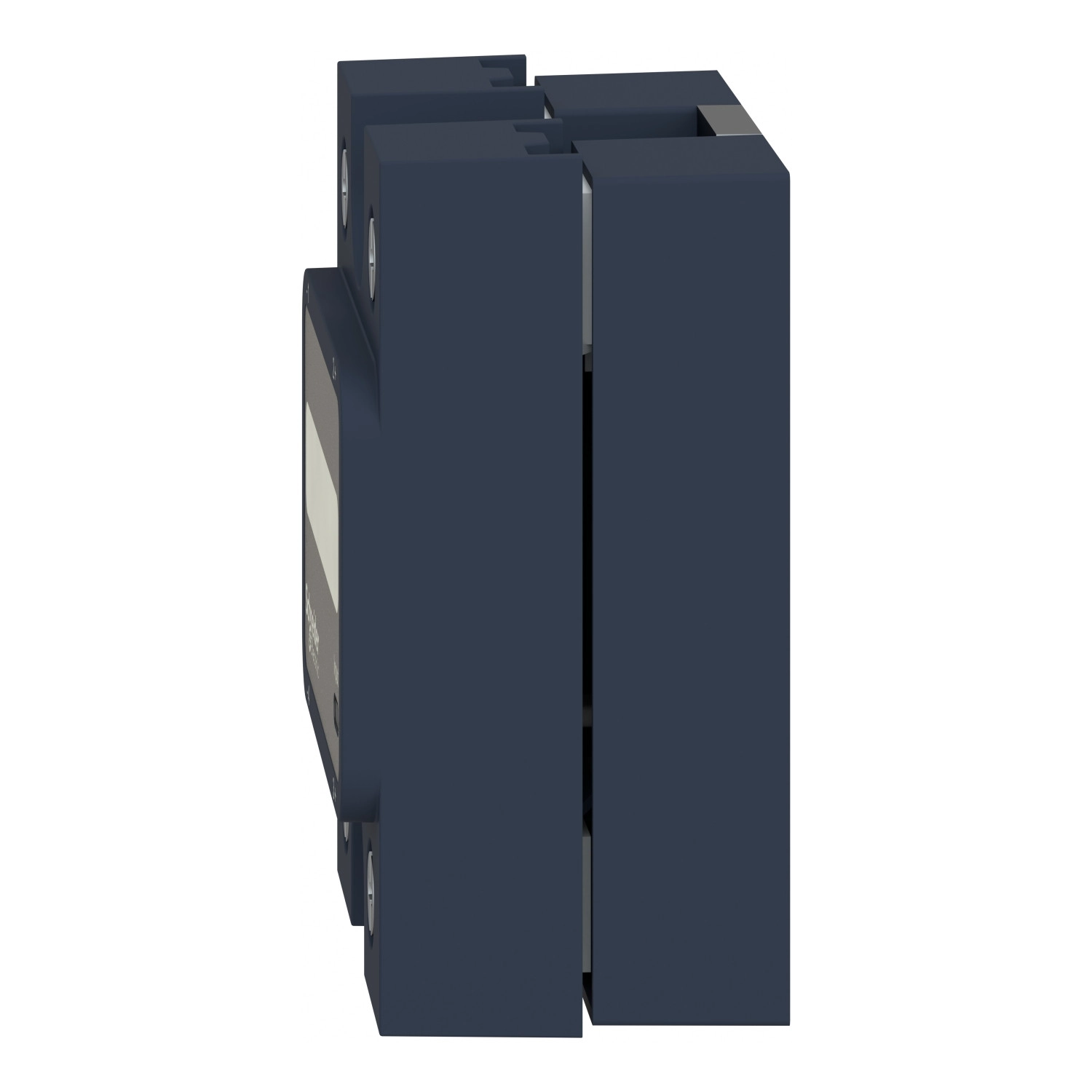

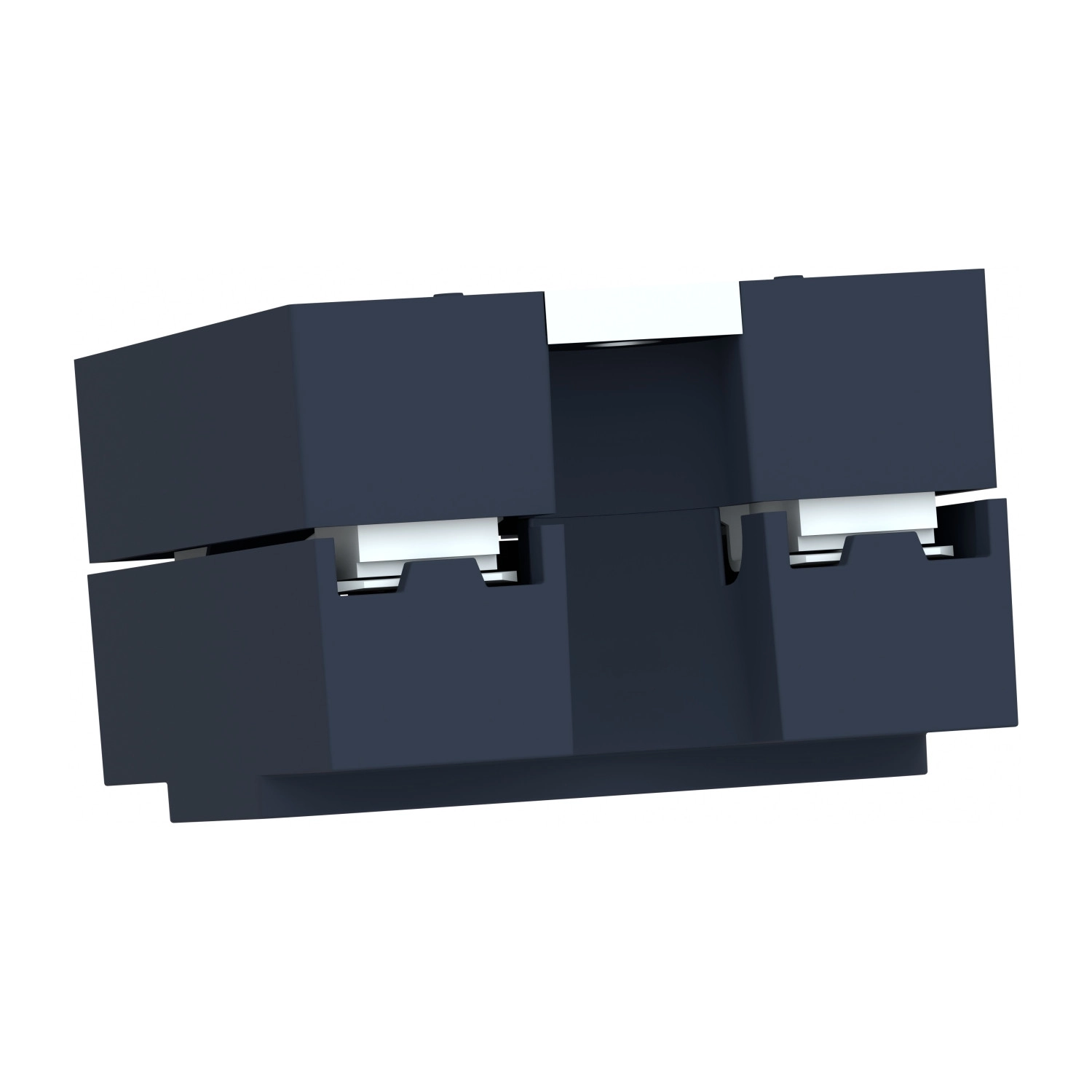

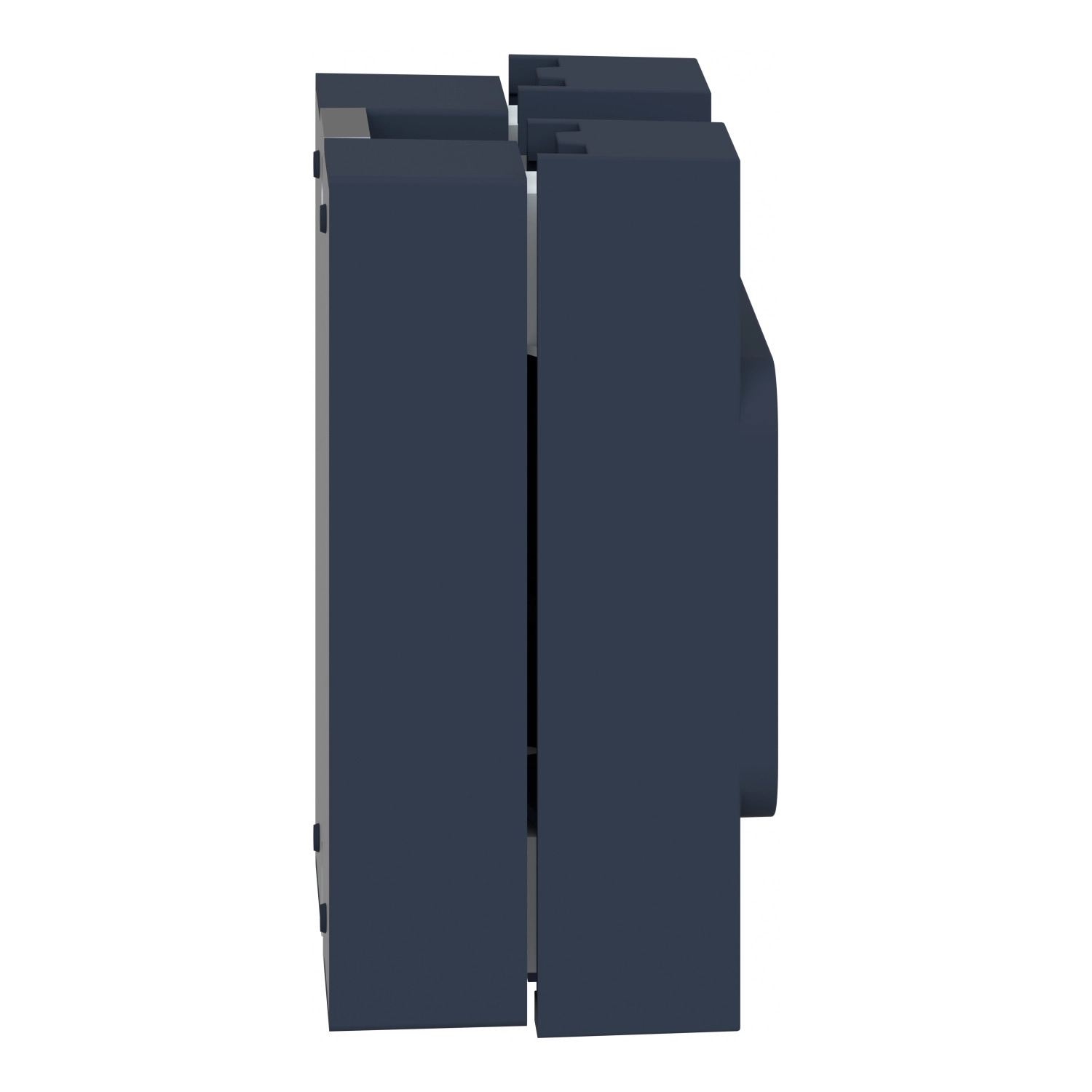

Schneider Electric Harmony Solid State Relays - SSP1D412BD - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, DC kapcsolás, 1NO, 1 - 150VDC, 12A, 24VDC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az SSP1D412BD szilárdtest relé 12 amper névleges áramerősség mellett képes működni, 1-150V DC kimeneti feszültségtartománnyal. A vezérlőáramkör feszültsége 3,5-32V DC között lehet, ami rendkívül rugalmas integrációt tesz lehetővé különböző vezérlőrendszerekbe. A relé rendkívül gyors kapcsolási idővel rendelkezik: mind a bekapcsolási, mind a kikapcsolási válaszidő mindössze 0,1 milliszekundum. Ez a tulajdonság különösen előnyös olyan alkalmazásokban, ahol a gyors kapcsolás kritikus követelmény.
A termék MOSFET kimenettel rendelkezik, ami alacsony kapcsolási veszteséget és hosszú élettartamot biztosít. Műszaki paraméterei között szerepel a 31 amperes túláram-képesség 10 milliszekundumig, valamint a rendkívül alacsony, maximum 0,3 mA szivárgási áram kikapcsolt állapotban. Bekapcsolt állapotban a maximális feszültségesés kevesebb mint 2,8 volt. A relé szigetelési ellenállása kiemelkedő: 1000 MOhm 500V DC mellett, a dielektromos szilárdság pedig 2,5 kV AC a bemenet/kimenet között, valamint a bemenet vagy kimenet és a ház között. A névleges impulzus-állóság feszültsége szintén 2,5 kV a kimenet és a ház között.
A Schneider Electric SSP1D412BD szilárdtest relé csatlakozásai csavaros kapcsokkal vannak kialakítva, amelyek különböző kábelméreteket fogadnak: a bemenetnél 0,2-3,3 mm² (AWG 24-12), a kimenetnél pedig 0,5-8,26 mm² (AWG 20-8) kábelvég nélküli csatlakozás esetén. A relé működési hőmérséklettartománya rendkívül széles, -40°C-tól +80°C-ig terjed, a tárolási hőmérséklet pedig -40°C-tól +125°C-ig. Az IP20-as védettségi fokozat megfelelő védelmet nyújt az ipari környezetben. A teljesítménygörbék alapján látható, hogy a relé terhelhetősége függ a környezeti hőmérséklettől, és opcionális SSRHP25 típusú hűtőborda használatával jelentősen növelhető a maximálisan átvihető áramerősség. A termék különböző nemzetközi szabványoknak felel meg, mint például IEC 62314, UL 508, CSA C22.2 No 14-13 és IEC 60950-1, és rendelkezik CE, UL, CSA és EAC tanúsítványokkal.
Schneider Electric Harmony Solid State Relays - SSP1D412BD műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Termék típusa: Panel mount relay
Eszköz rövid neve: SSP1
Szerelési támogatás: Panel
Fázisok száma: 1 fázis
Névleges áram [In]: 12 A
Szilárdtest kimenet típusa: DC kapcsolás, Mosfet kimenet
Kimeneti kapcsolási mód: DC kapcsolás
Kiegészítő jellemzők
Tesztgomb: Nincs tesztgomb
Vezérlőáramkör feszültsége [Uc]: 3,5...32 V DC
Minimális kapcsolási feszültség: 3,5 V DC bekapcsolás
Maximális kapcsolási feszültség: 1 V DC kikapcsolás
Válaszidő: 0,1 ms (bekapcsolás), 0,1 ms (kikapcsolás)
Bemeneti áram: 10...15 mA
Kimeneti feszültség: 1...150 V DC
Terhelési áram: 0,001...12 A
Túláram: 31 A 10 ms-ig
Koordináció típusa: 1-es típus - 10 A miniatűr megszakító (MCB) - B görbe, 2-es típus - 6 A miniatűr megszakító (MCB) - B görbe
Maximális szivárgási áram: 0,3 mA kikapcsolt állapotban
Maximális feszültségesés: <2,8 V bekapcsolt állapotban
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 50 pF bemenet/kimenet között
Dielektromos szilárdság: 2,5 kV AC bemenet/kimenet között, 2,5 kV AC bemenet vagy kimenet és ház között
Névleges lökőfeszültség-állóság [Uimp]: 2,5 kV kimenet és ház között
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozások - kapcsok
Csatlakozástípusok: Csavaros kapcsok: 0,2...3,3 mm², (AWG 24...AWG 12) kábelvéggel bemenetnél
Csavaros kapcsok: 0,5...5,26 mm², (AWG 20...AWG 10) kábelvéggel kimenetnél
Csavaros kapcsok: 0,2...3,3 mm², (AWG 24...AWG 12) kábelvég nélkül bemenetnél
Csavaros kapcsok: 0,5...8,26 mm², (AWG 20...AWG 8) kábelvég nélkül kimenetnél
Működési jellemzők
Termikus ellenállás: 0,71 °C/W átmenet és ház között
LED kijelző: LED, zöld a bemenethez
IP védettségi fokozat: IP20
Biztonsági megbízhatósági adatok: B10d = 1731395, MTTFd = 1875,9 év
Nettó tömeg: 89,2 g
Környezeti jellemzők
Környezeti üzemi hőmérséklet: -40...80 °C
Környezeti tárolási hőmérséklet: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Termék tanúsítványok: CE, UL, CSA, EAC
Szabványok: IEC 62314, UL 508, CSA C22.2 No 14-13, IEC 60950-1
