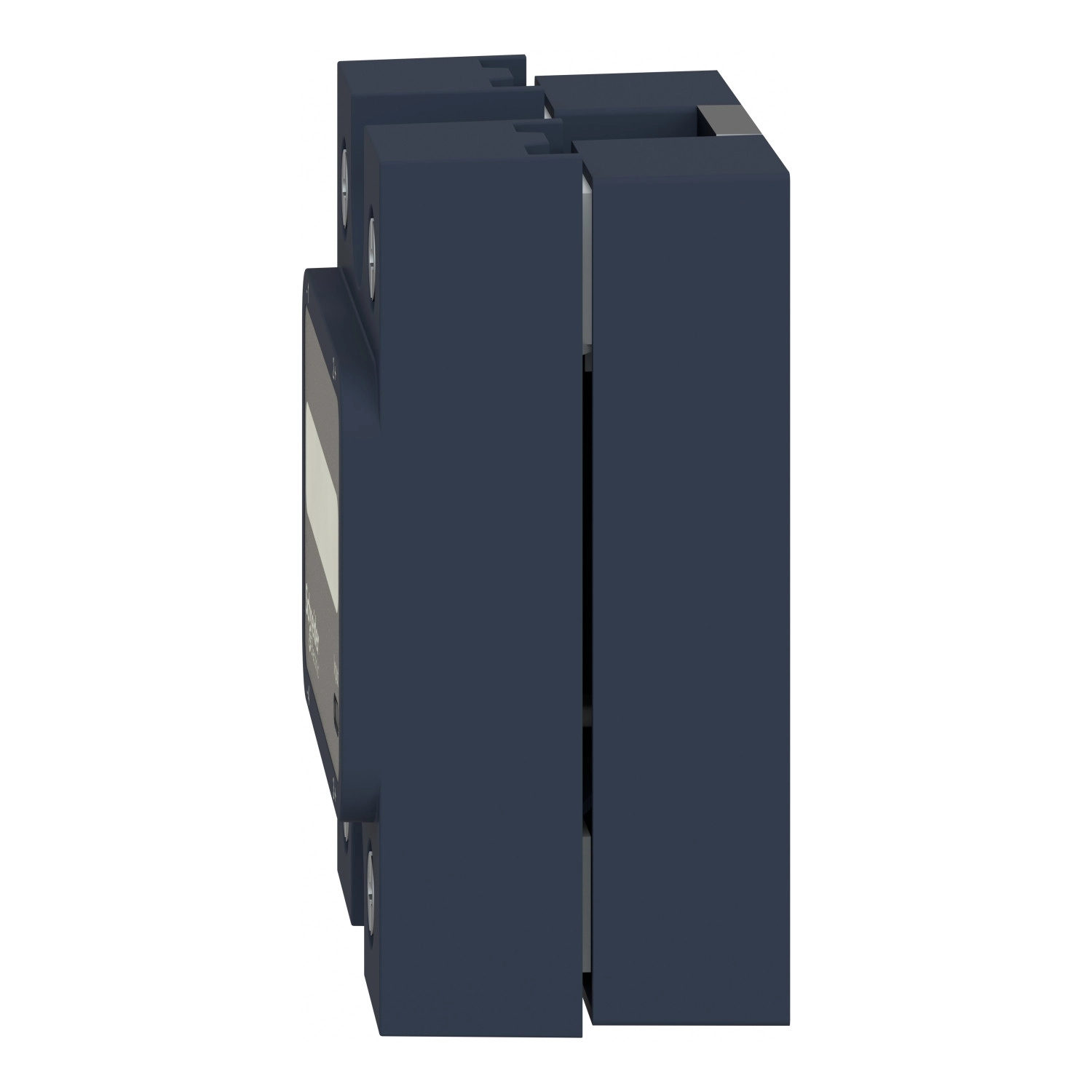

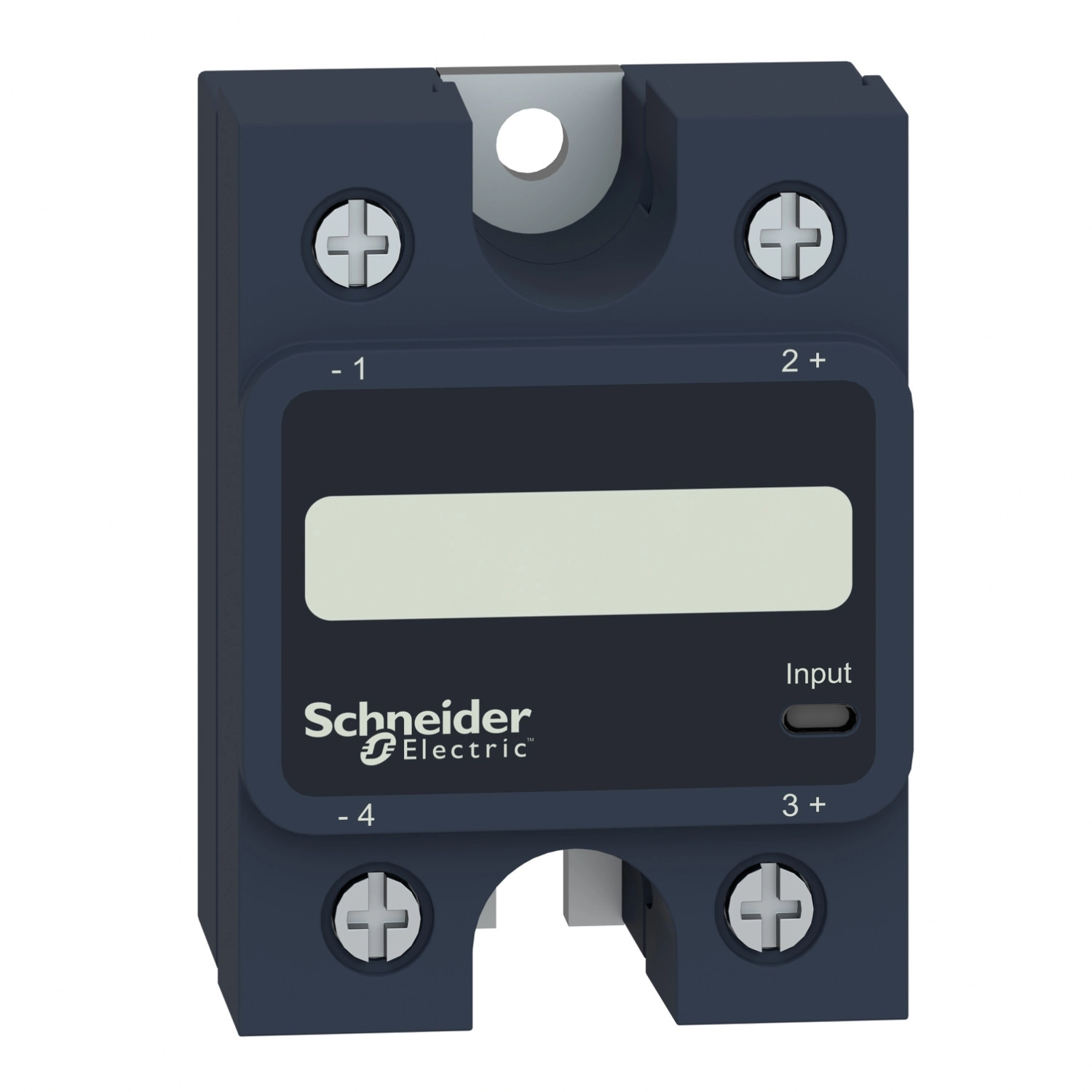

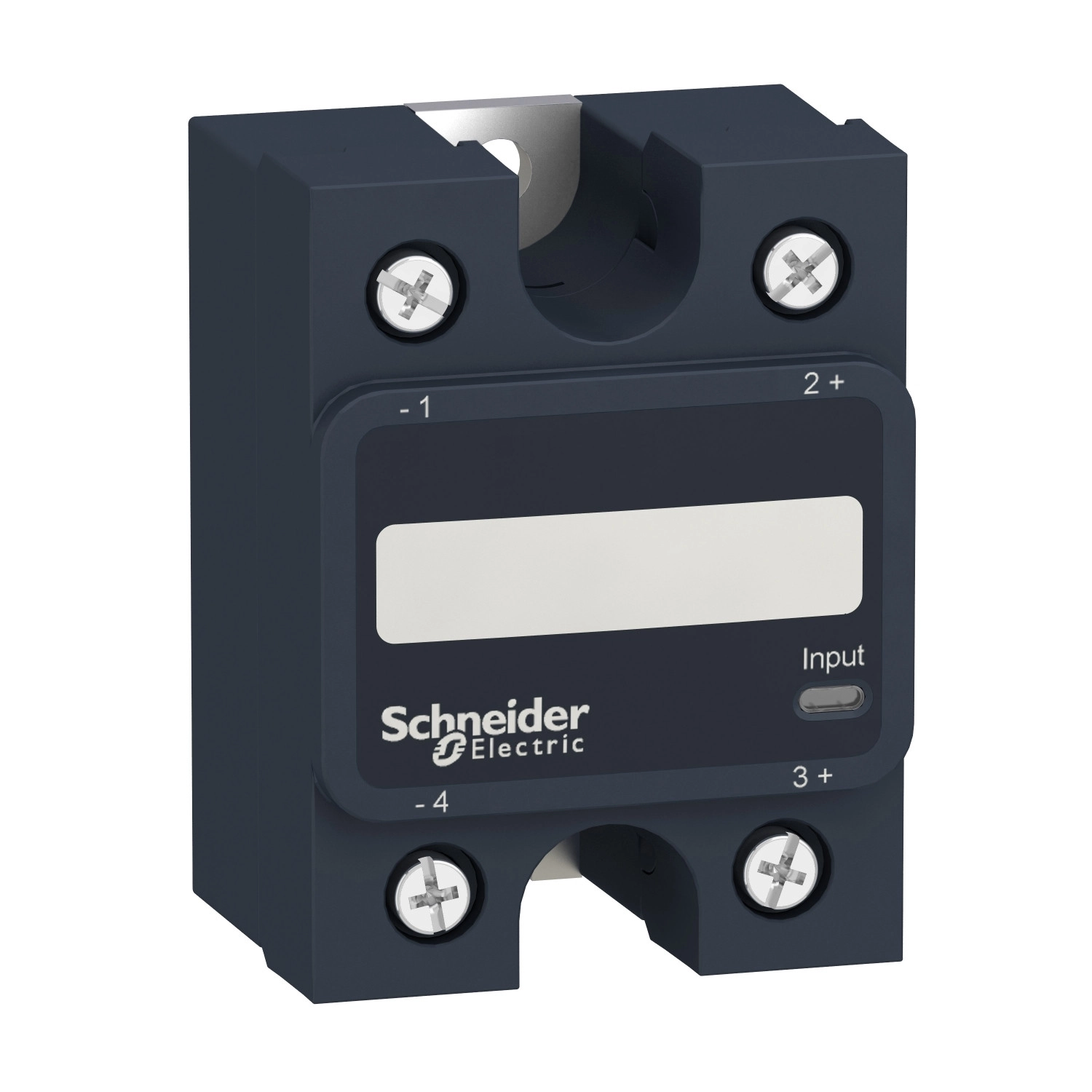

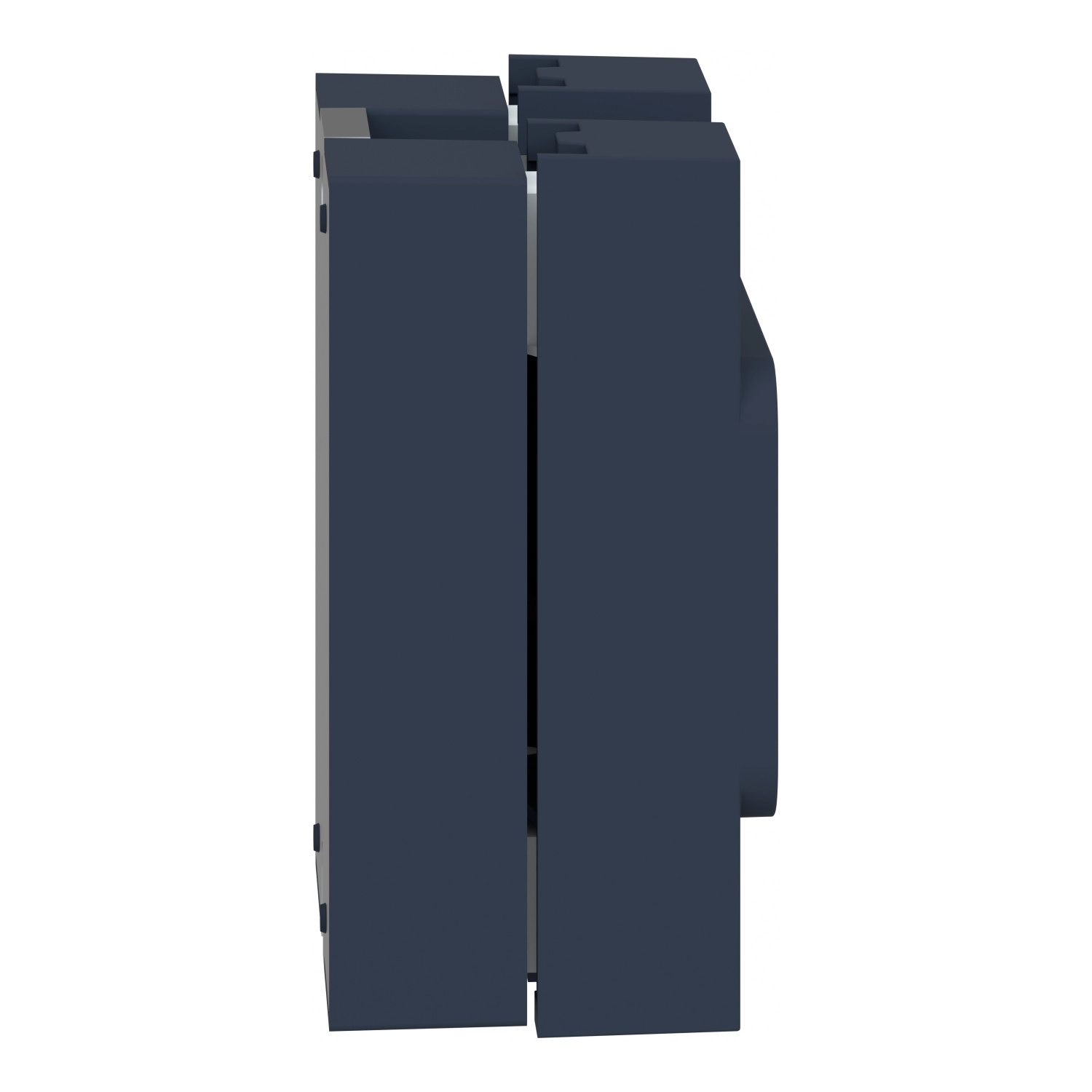

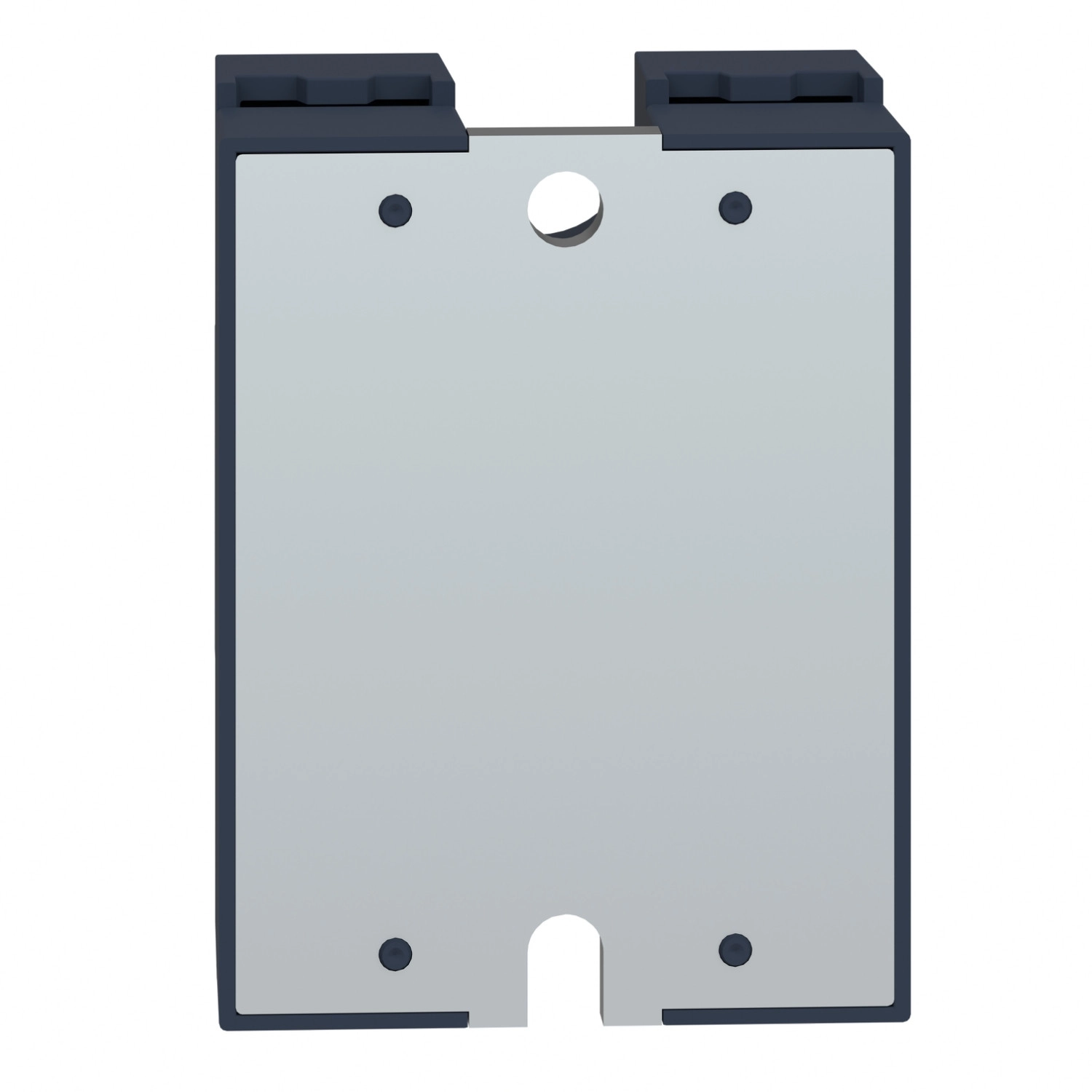

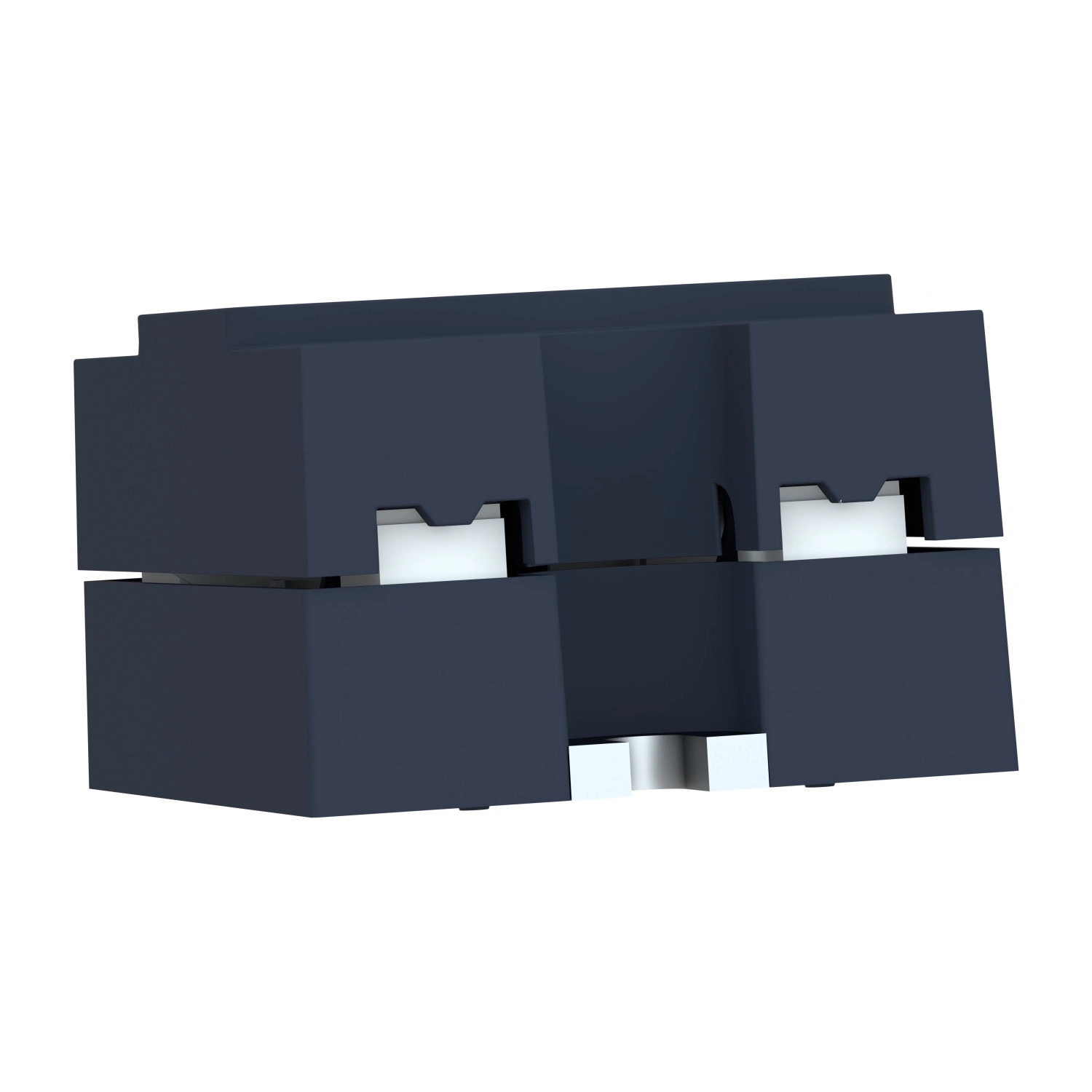

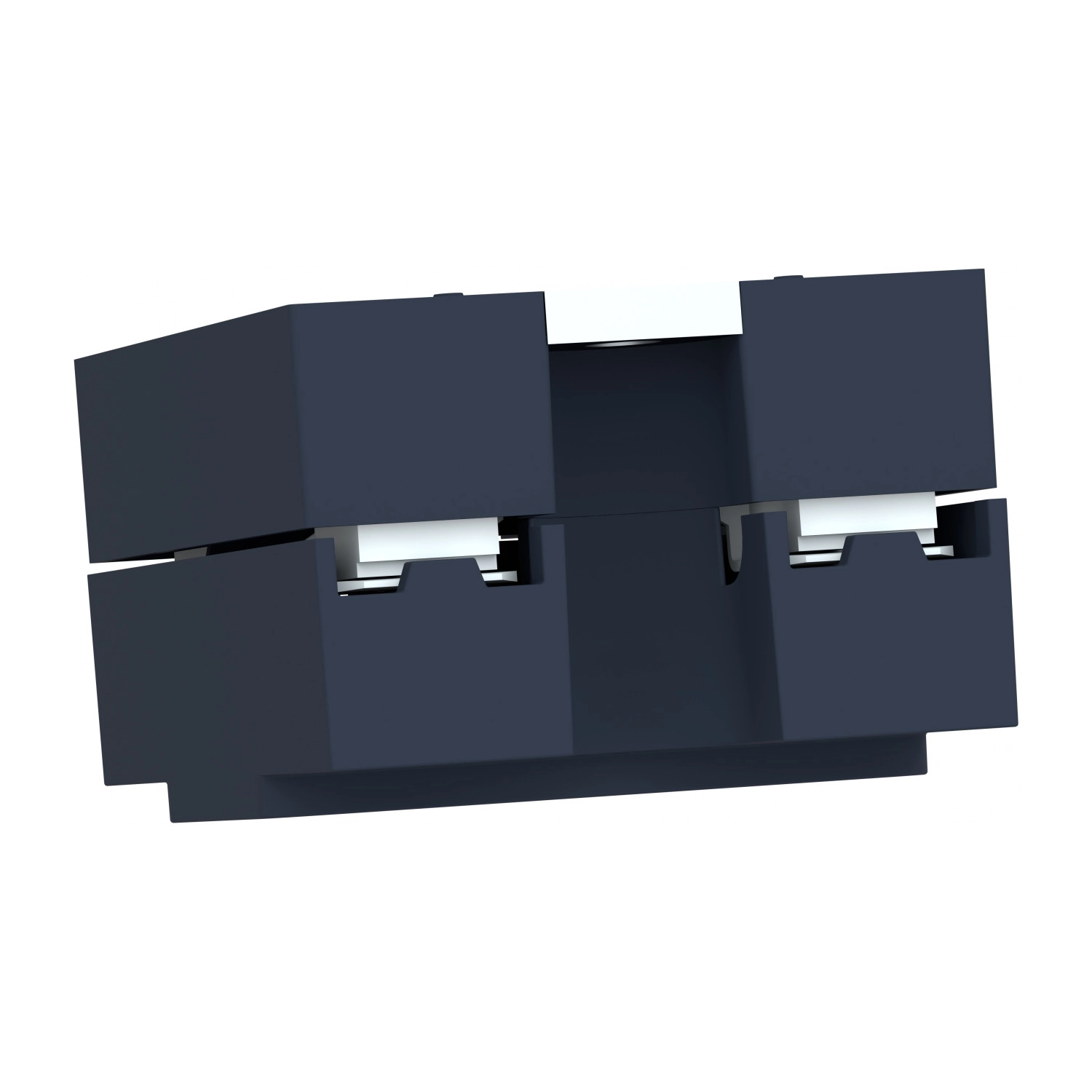

Schneider Electric Harmony Solid State Relays - SSP1D440BDT - SSP hűtőbordára szerelhető szilárdtestrelé, 1f, DC kapcsolás, 1NO, 1 - 150VDC, 40A, 24VDC, hőátadóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A SSP1D440BDT relé Mosfet kimenettel rendelkezik, és kifejezetten DC áramkörök kapcsolására tervezték. Vezérlő áramköri feszültsége 3,5-32 V DC között lehet, ami rugalmas alkalmazhatóságot biztosít különböző rendszerekben. A kimeneti feszültségtartomány 1-150 V DC, terhelési árama pedig 0,001-40 A között mozoghat, ami széles alkalmazási területet fed le. Az SSP1 relé kiemelkedő válaszidővel rendelkezik: mind a bekapcsolási, mind a kikapcsolási ideje mindössze 0,1 ms, ami rendkívül gyors működést biztosít kritikus időzítésű alkalmazásokban is. A bemeneti áramigény mindössze 10-15 mA, így energiahatékony működést tesz lehetővé.
Műszaki paramétereit tekintve a SSP1D440BDT lenyűgöző teljesítményt nyújt. Kiugró áramtűrése akár 106 A 10 ms időtartamig, így képes kezelni az indítási áramlökéseket. A relé két különböző koordinációs típussal is kompatibilis: 2-es típus - 20 A-es kismegszakítóval (MCB) - B görbe, valamint 1-es típus - 40 A-es kismegszakítóval (MCB) - B görbe. A maximális szivárgási áram kikapcsolt állapotban mindössze 0,3 mA, a bekapcsolt állapot maximális feszültségesése pedig kevesebb mint 2,1 V. Szigetelési ellenállása 1000 MOhm 500 V DC mellett, a dielektromos szilárdság pedig 2,5 kV AC bemenet/kimenet között, valamint bemenet vagy kimenet és burkolat között. A névleges lökőfeszültség-állóság (Uimp) értéke 2,5 kV kimenet és burkolat között. A maximális kapacitás 50 pF a bemenet/kimenet esetén.
A SSP1D440BDT relé számos csatlakozási lehetőséget kínál, beleértve a csavaros csatlakozókat különböző kábelméretekhez, valamint a villás és gyűrűs kábelcsatlakozókat is. A bemeneti csatlakozók meghúzási nyomatéka 1,5-1,7 Nm, míg a kimeneti csatlakozók esetén 2-2,2 Nm ajánlott. A termék IP20 védettséggel rendelkezik. Hőellenállása mindössze 0,22 °C/W a csatlakozás és a burkolat között, a hőátadó pad impedanciája pedig 0,48 °C-in²/W 25 psi nyomásnál, ami hatékony hőelvezetést biztosít. A bemeneti állapotot zöld LED jelzi a könnyű diagnosztika érdekében. Megbízhatósági adatai kiválóak: B10d értéke 1731395, MTTFd pedig 1875,9 év. A relé működési hőmérséklet-tartománya -40 és +80 °C között van, tárolási hőmérséklet-tartománya pedig -40 és +125 °C között. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között UL, CE, CSA és EAC minősítésekkel, és megfelel a vonatkozó szabványoknak, köztük a CSA C22.2 No 14-13, UL 508, IEC 62314 és IEC 60950-1 követelményeinek.
Schneider Electric Harmony Solid State Relays - SSP1D440BDT műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Solid State Relays
Tartozék: Hőátadó pad
Terméktípus: Panelre szerelhető relé
Eszköz rövid neve: SSP1
Rögzítési mód: Panel
Fázisok száma: 1 fázis
Névleges áramerősség: 40 A
Szilárdtest kimenet típusa: Mosfet kimenet, DC kapcsolás
Kimeneti kapcsolási mód: DC kapcsolás
Kiegészítő jellemzők
Teszt gomb: Nincs teszt gomb
Vezérlő áramköri feszültség: 3,5...32 V DC
Minimum kapcsolási feszültség: 3,5 V DC bekapcsoláskor
Maximum kapcsolási feszültség: 1 V DC kikapcsoláskor
Válaszidő: 0,1 ms (bekapcsolás), 0,1 ms (kikapcsolás)
Bemeneti áram: 10...15 mA
Kimeneti feszültség: 1...150 V DC
Terhelési áram: 0,001...40 A
Túláram: 106 A 10 ms-ig
Koordinációs típus: 2-es típus - 20 A kismegszakító (MCB) - B görbe, 1-es típus - 40 A kismegszakító (MCB) - B görbe
Maximális szivárgási áram: 0,3 mA kikapcsolt állapotban
Maximális feszültségesés: <2,1 V bekapcsolt állapotban
Szigetelési ellenállás: 1000 MOhm 500 V DC-nél
Maximális kapacitás: 50 pF bemenet/kimenet esetén
Dielektromos szilárdság: 2,5 kV AC bemenet/kimenet között, 2,5 kV AC bemenet vagy kimenet és burkolat között
Névleges lökőfeszültség-állóság: 2,5 kV kimenet és burkolat között
Meghúzási nyomaték: 1,5...1,7 N.m bemenetnél, 2...2,2 N.m kimenetnél
Csatlakozások
Csavaros csatlakozók több méretben, villás és gyűrűs csatlakozók bemeneti és kimeneti oldalra
Hőtechnikai adatok
Hőellenállás: 0,22 °C/W csatlakozás és burkolat között
Hőátadó pad impedancia: 0,48 °C-in²/W 25 psi-nél
Kijelzés és védettség
LED kijelző: LED, zöld a bemenethez
IP védettség: IP20
Biztonság és megbízhatóság
Biztonsági megbízhatósági adatok: B10d = 1731395, MTTFd = 1875,9 év
Környezeti feltételek
Üzemi környezeti hőmérséklet: -40...80 °C
Tárolási környezeti hőmérséklet: -40...125 °C
Szennyezettségi fok: 2
Túlfeszültségi kategória: III
Tanúsítványok és szabványok
Terméktanúsítványok: UL, CE, CSA, EAC
Jelölések: EAC, CSA, UL, CE
Szabványok: CSA C22.2 No 14-13, UL 508, IEC 62314, IEC 60950-1
