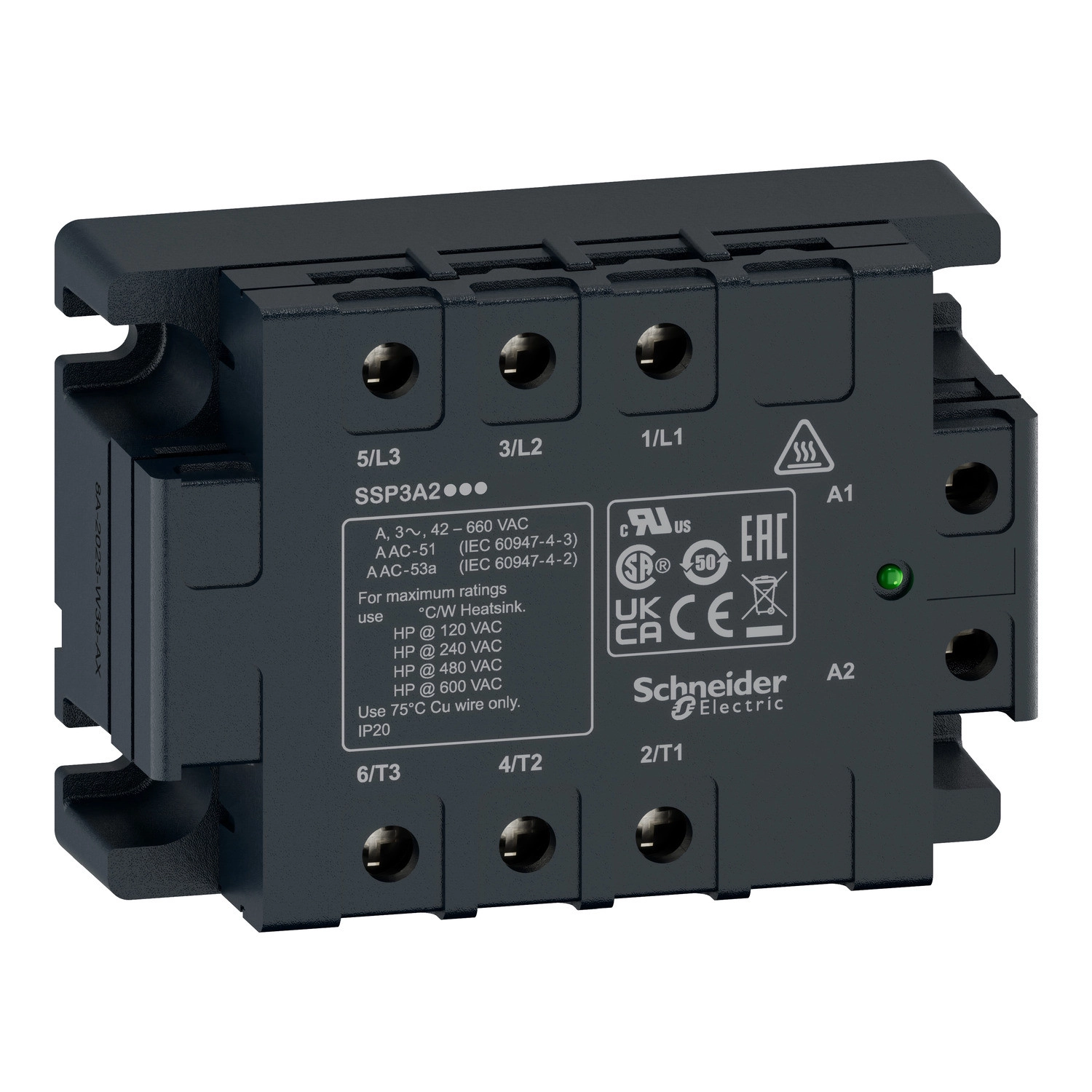

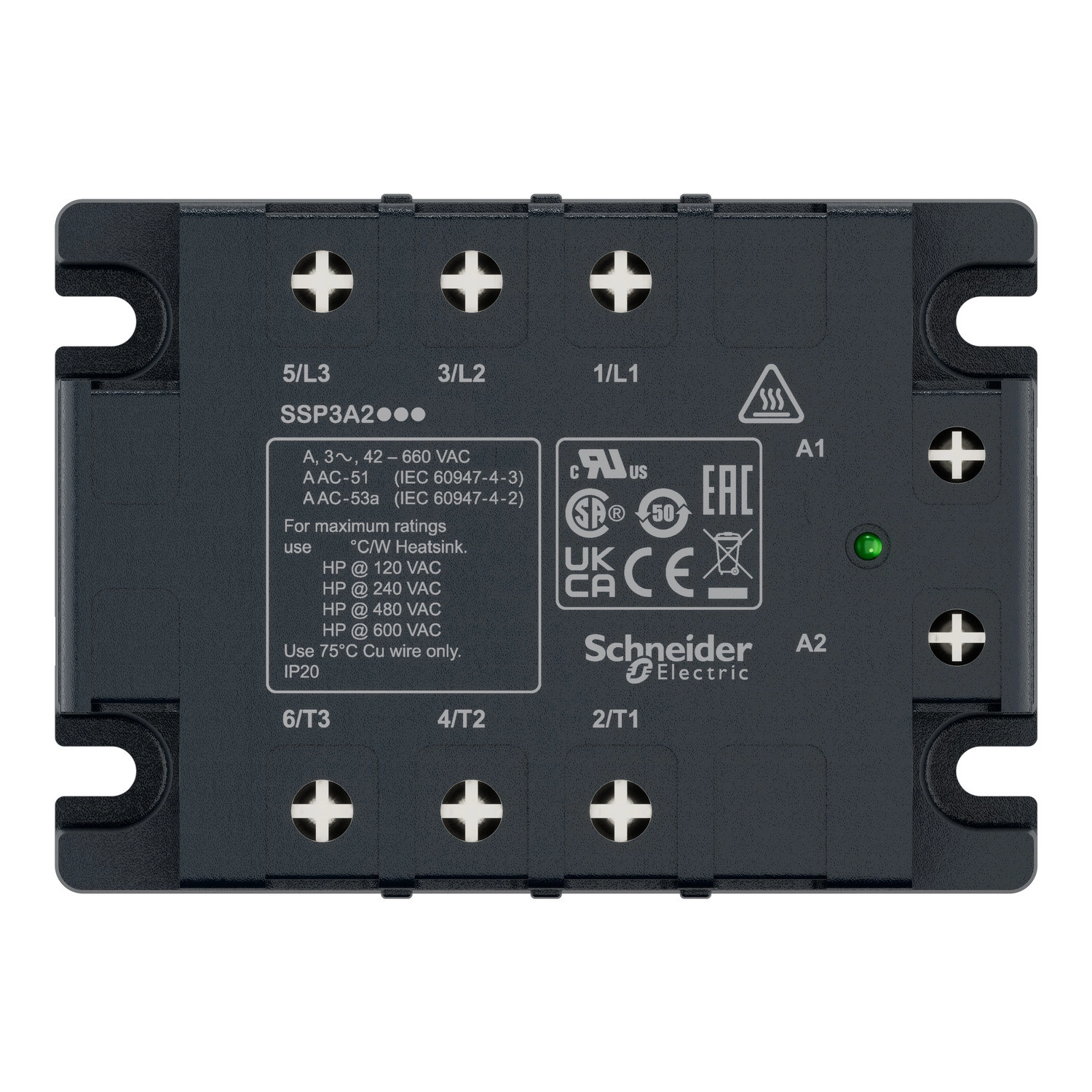

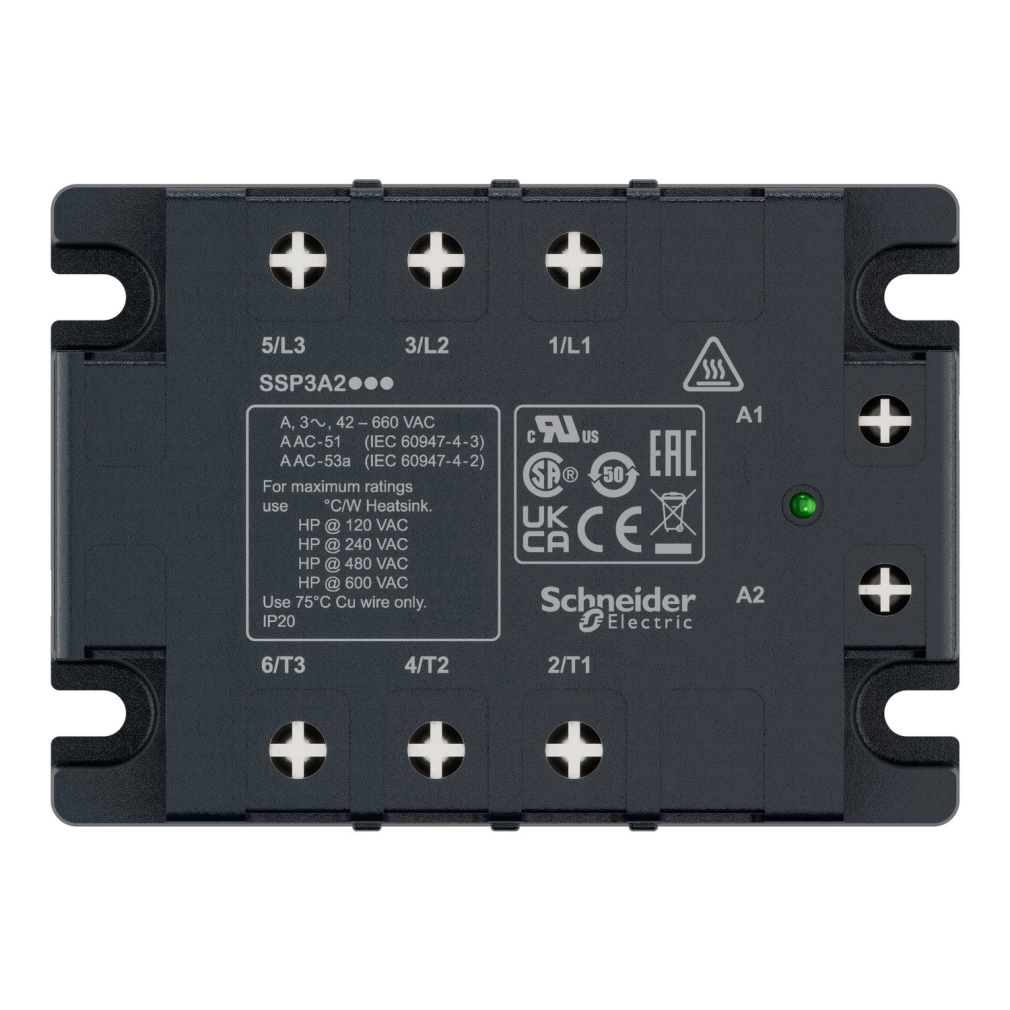

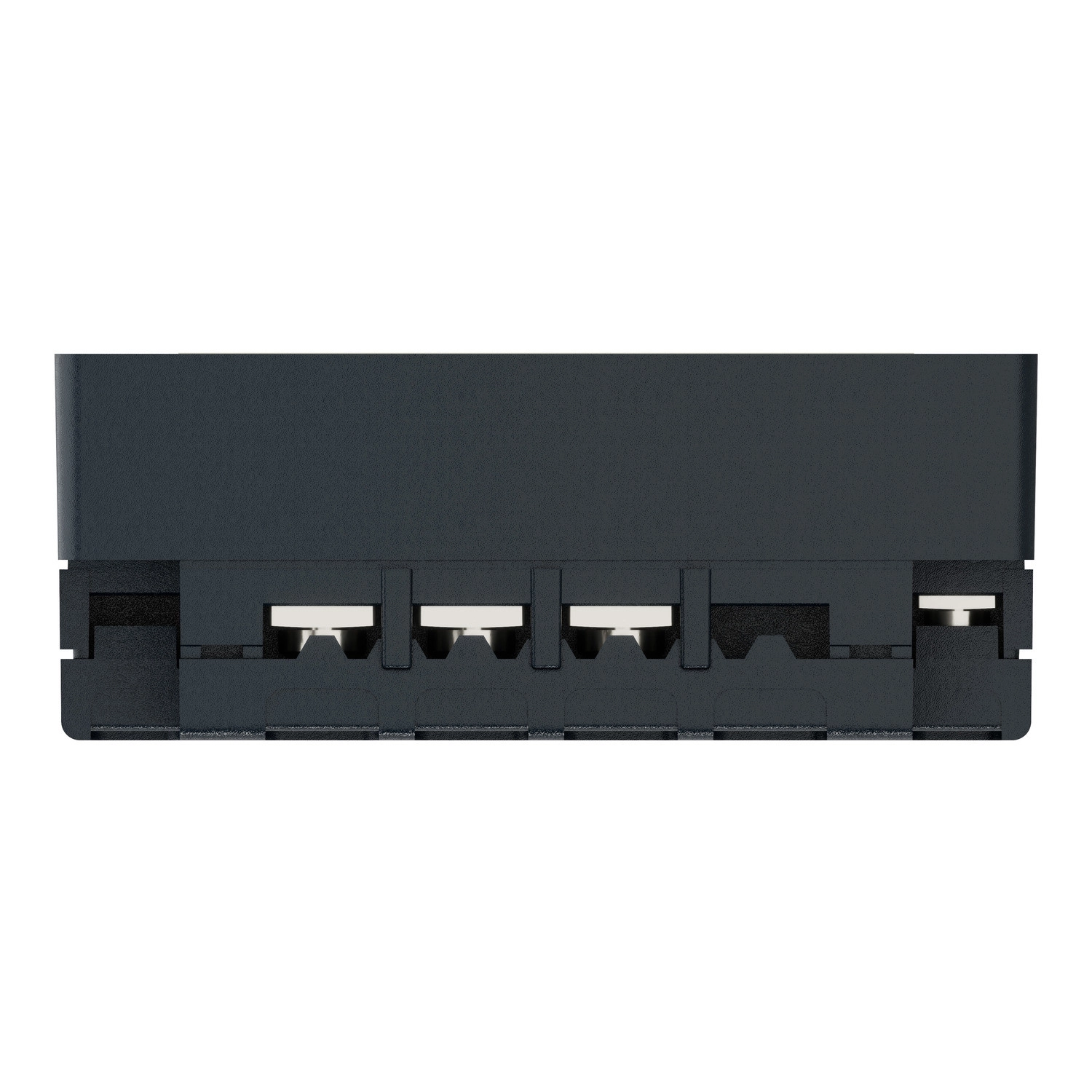

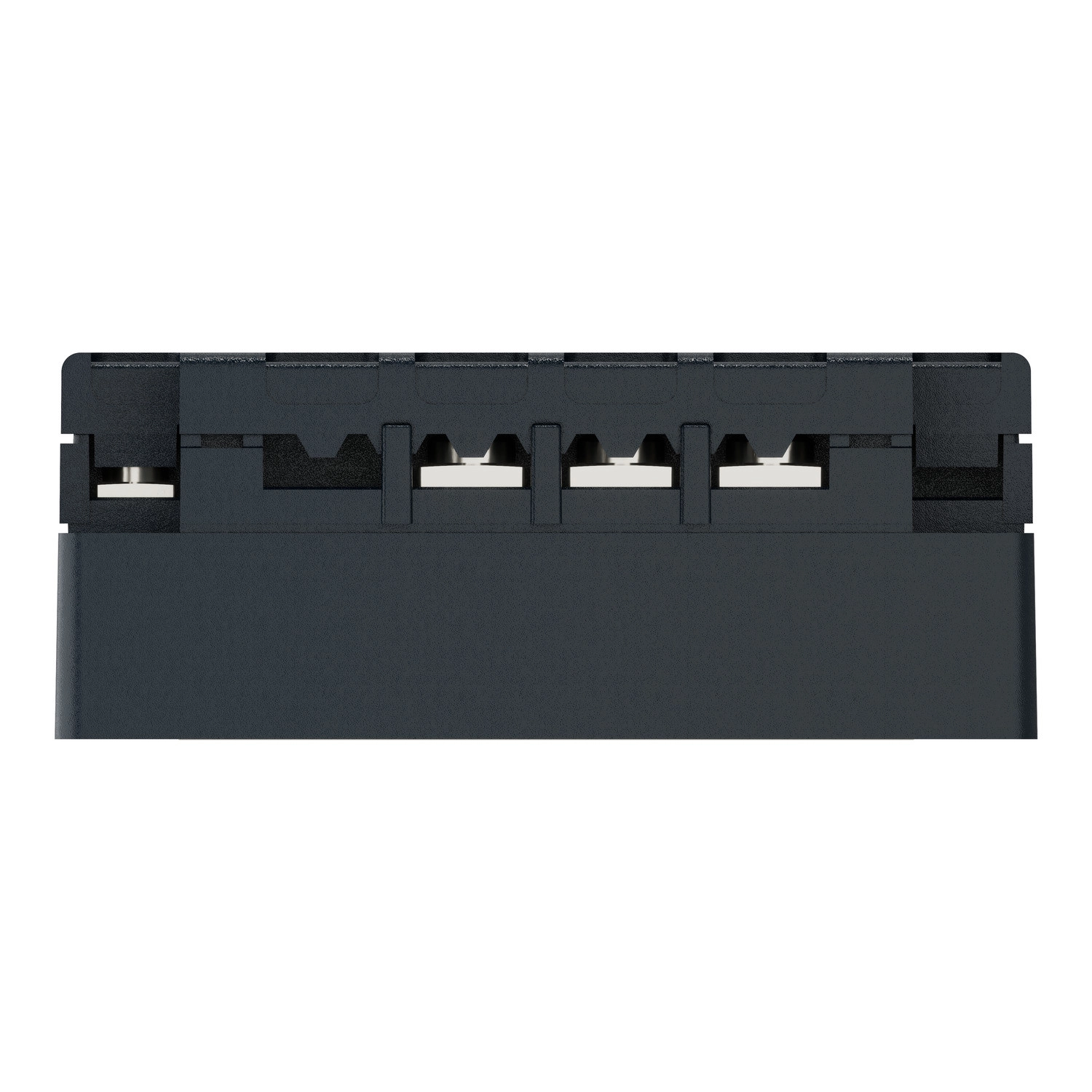

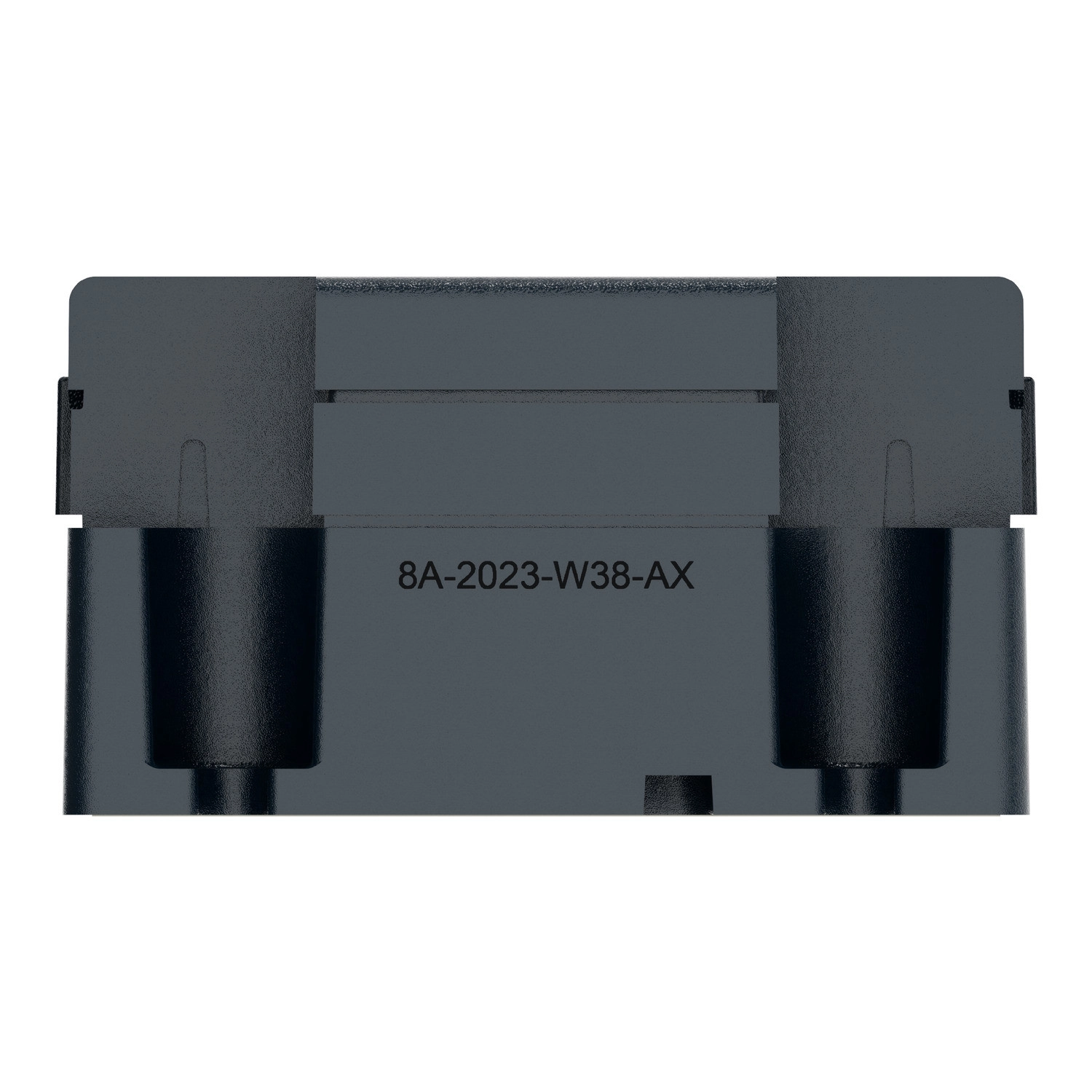

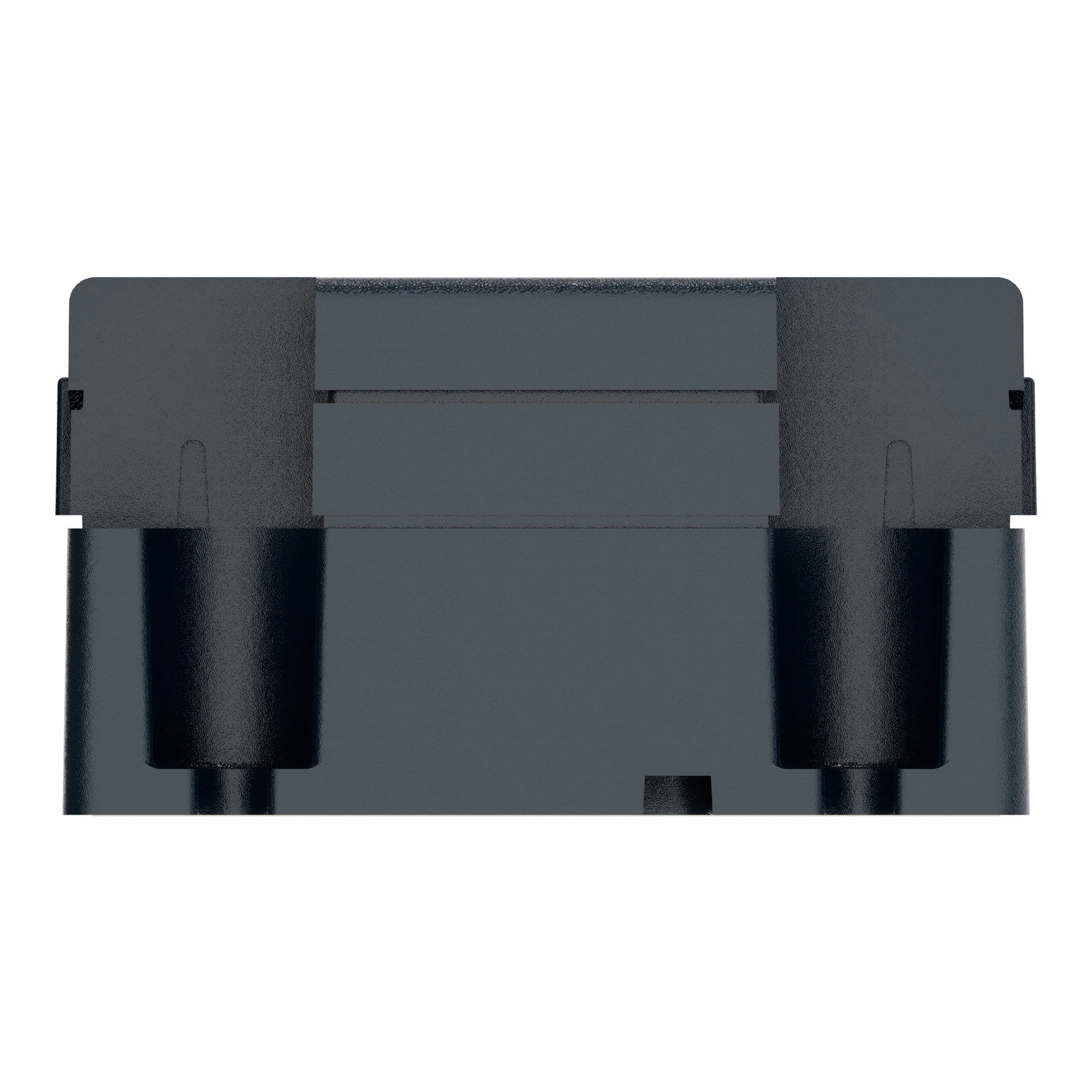

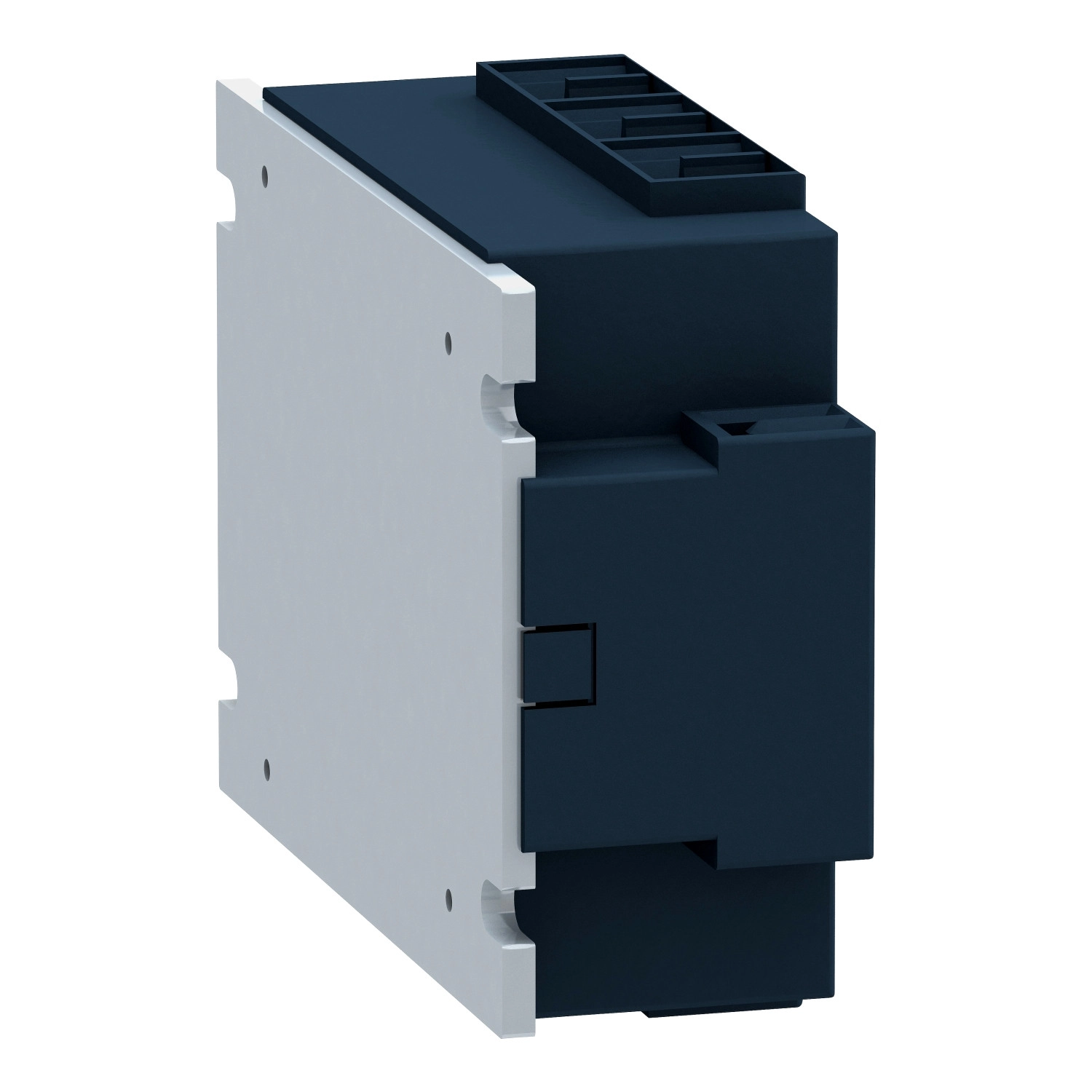

Schneider Electric Harmony Solid State Relays - SSP3A250B7T - SSP szilárdtestrelé, panelre szerelhető, 3f, nullfeszültségű kapcsolás, 3NO, 48 - 530VAC, 50A, 24VAC, hőátadóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

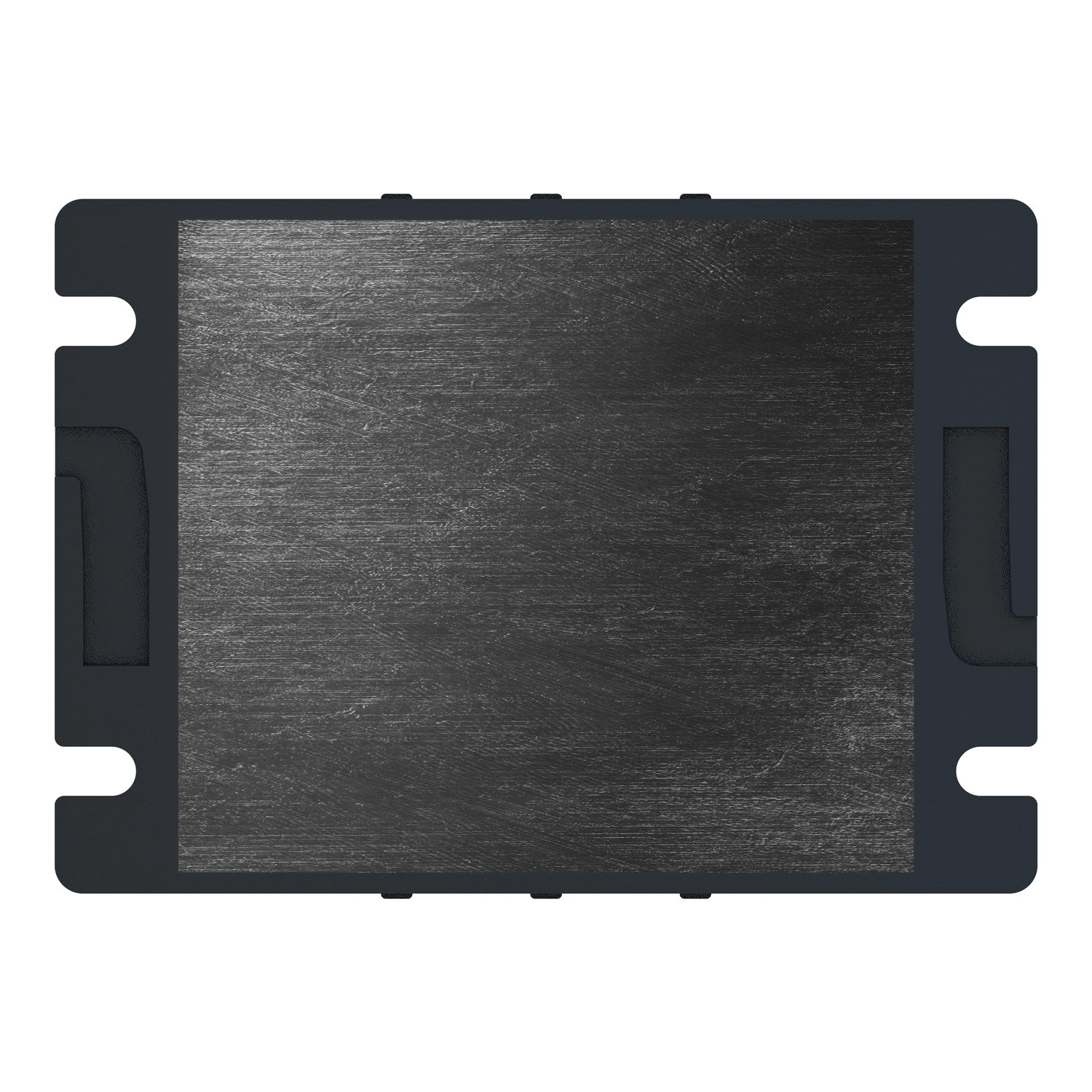

A SSP3A250B7T relé 18-36V AC vezérlőfeszültség mellett működik, kimeneti feszültsége pedig 42-660V AC tartományban állítható, ami széles körű alkalmazhatóságot biztosít különböző ipari rendszerekben. A termék nullfeszültségű kapcsolási technológiája biztosítja, hogy a kapcsolás mindig a feszültség nullátmeneteinél történjen, ezáltal jelentősen csökkentve a terhelések mechanikai kopását és a kapcsolási zajokat. A termék hőátadó lappal (thermal pad) érkezik, ami javítja a hőelvezetést és növeli az eszköz élettartamát intenzív használat mellett is.
A relé technikai paraméterei lenyűgözőek: 20 ms bekapcsolási és 30 ms kikapcsolási válaszidőt biztosít, 15-20 mA bemeneti áramot igényel, és 0,4-50A közötti terhelőáramot képes kapcsolni. A maximális szivárgó áram kikapcsolt állapotban mindössze 3 mA, a feszültségesés bekapcsolt állapotban pedig kevesebb mint 1,6V. A termék 1200V tranziens túlfeszültséget képes elviselni, DV/dt értéke pedig 500 V/μs kikapcsolt állapotban maximális feszültségen. A motorvezérlési kapacitása is figyelemre méltó: 120V AC-n 1,5 LE (1,1 kW), 240V AC-n 3 LE (2,2 kW), 480V AC-n 7,5 LE (5,5 kW), valamint 600V AC-n 10 LE (7,5 kW) teljesítményű motorok vezérlésére alkalmas 40°C környezeti hőmérsékletig.
A SSP3A250B7T számos biztonsági és elektromágneses kompatibilitási megfelelőséggel rendelkezik, beleértve a CE, CSA, EAC, UL és UKCA tanúsítványokat. A termék -40...+80°C közötti üzemi hőmérséklet-tartományban használható, tárolási hőmérséklete pedig -40...+125°C. A relé IP20 védettségi szinttel rendelkezik, és V0 lángállósági besorolással bír az UL 94 szabvány szerint. A termék méretei kompaktak: 104 mm széles, 74,6 mm magas és 41 mm mély. A csatlakozások csavaros sorkapcsok formájában állnak rendelkezésre, a bemenet számára 0,2-2,5 mm² (AWG 24-14), a kimenet számára pedig 1,5-10 mm² (AWG 16-8) keresztmetszetű vezetékek fogadására alkalmas. A zöld LED jelzőfény segít a bemeneti állapot vizuális ellenőrzésében, tovább növelve a termék felhasználóbarát jellegét.
SSP3A250B7T műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Solid State Relays
Tartozék: Thermal pad (hőátadó lap)
Termék vagy komponens típus: Panel mount relay (panelre szerelhető relé)
Eszköz rövid név: SSP
Szerelési támogatás: Panel
Fázisok száma: 3 phases (háromfázisú)
Névleges áram: 50 A
Szilárdtest kimenet típusa: Zero voltage switching (nullfeszültségű kapcsolás)
Kimeneti kapcsolási mód: Zero voltage switching (nullfeszültségű kapcsolás)
Kiegészítő jellemzők
Tesztgomb: Nincs
Vezérlőáramkör feszültsége: 18...36 V AC 50/60 Hz
Minimális kapcsolási feszültség: 18 V AC bekapcsolás
Maximális kapcsolási feszültség: 2 V AC kikapcsolás
Válaszidő: 20 ms (bekapcsolás), 30 ms (kikapcsolás)
Bemeneti áram: 15...20 mA
Kimeneti feszültség: 42...660 V AC
Terhelőáram: 0,4...50 A
Tranziens túlfeszültség: 1200 V
Túláram: 715 A 20 ms-ig, 750 A 16,6 ms-ig
Maximális I²t biztosítóra: 2520 A².s 10 ms-ra 50 Hz-en, 2320 A².s 8,3 ms-ra 60 Hz-en
Koordináció típusa: TVS
Maximum szivárgóáram: 3 mA kikapcsolt állapotban
Maximum feszültségesés: <1,6 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximális feszültségen
Teljesítménytényező: 0,5 (maximális terheléssel)
Motorvezérlési adatok
Motorvezérlési besorolás: 1,5 LE 40 °C 120 V AC, 3 LE 40 °C 240 V AC, 7,5 LE 40 °C 480 V AC, 10 LE 40 °C 600 V AC
Motorteljesítmény kW: 1,1 kW 40 °C-on 120 V AC, 2,2 kW 40 °C-on 240 V AC, 5,5 kW 40 °C-on 480 V AC, 7,5 kW 40 °C-on 600 V AC
Elektromos jellemzők
Szigetelési ellenállás: >= 1000 MOhm 500 V DC-nél
Maximum kapacitás: 8 pF bemenet/kimenet
Dielektromos szilárdság: 4 kV AC bemenet/kimenet, 4 kV AC bemenet vagy kimenet a tokhoz
Névleges impulzus kibírási feszültség: 0,8 kV bemenettől tokig, 6 kV bemenet/kimenet áramkör, 6 kV bemenet/kimenet tokig
Csatlakozások
Meghúzási nyomaték: 1,2 N.m bemenetre, 2,5 N.m kimenetre
Csatlakozó típusa: Csavaros sorkapcsok: 1 x 0,2...1 x 2,5 mm², (AWG 24...AWG 14) bemenethez, Csavaros sorkapcsok: 1 x 1,5...1 x 10 mm², (AWG 16...AWG 8) kimenethez
Egyéb jellemzők
Hőellenállás: 0,15 °C/W
LED jelző: LED, zöld a bemenetnél
IP védettség: IP20
Környezeti feltételek
Lángállóság: V0 UL 94 szerint
Környezeti működési hőmérséklet: -40…80 °C
Környezeti tárolási hőmérséklet: -40…125 °C
Szennyezési fokozat: 2
Túlfeszültségi kategória: III
Tanúsítványok és szabványok
Termék tanúsítványok: CE, CSA, EAC, UL, UKCA
Jelölés: CE
Szabványok: IEC/EN 62314, IEC/EN 60947-4-2, IEC/EN 60947-4-3, UL 60947-4-2, C22.2 No. 14
Méretek
Szélesség: 104 mm
Magasság: 74,6 mm
Mélység: 41 mm
