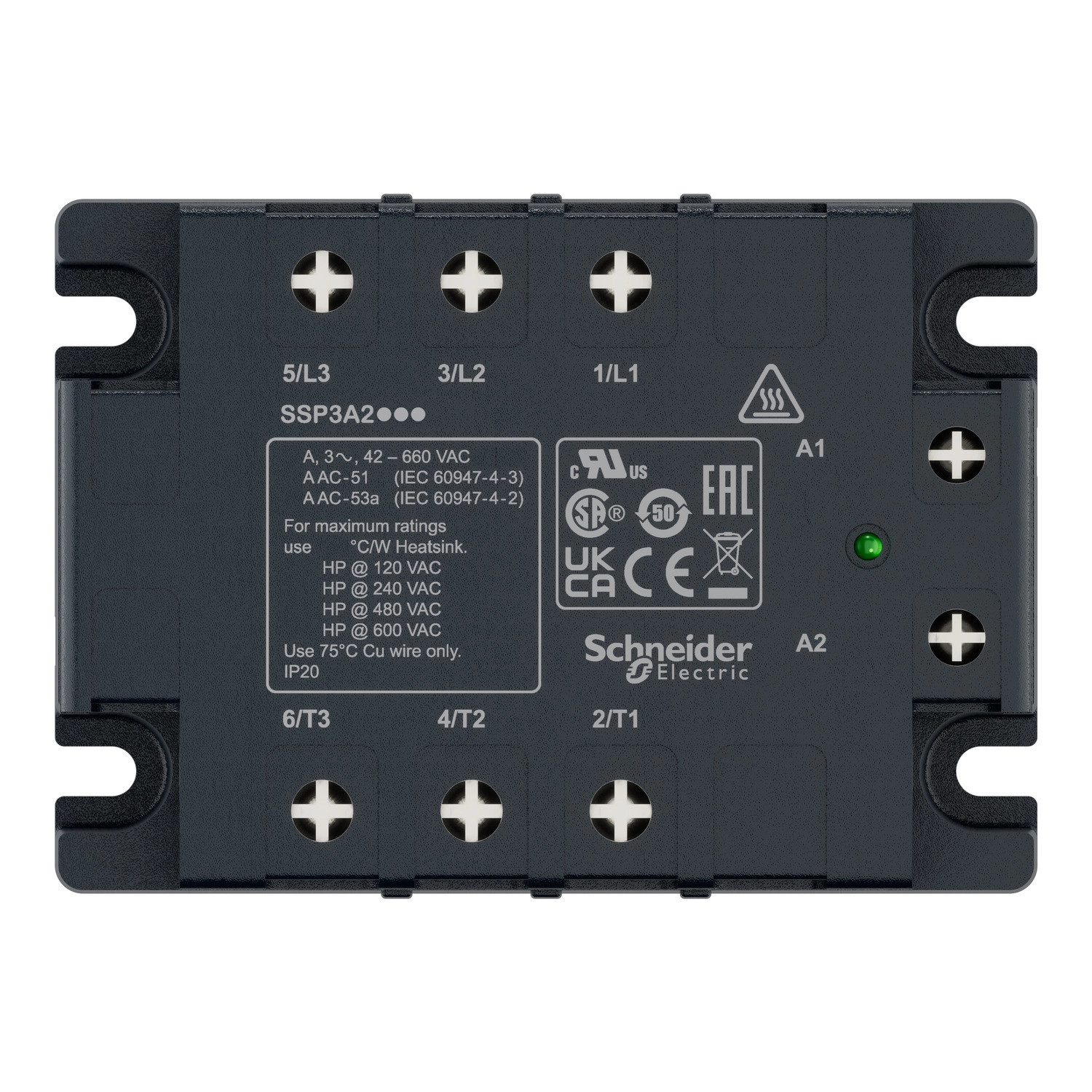

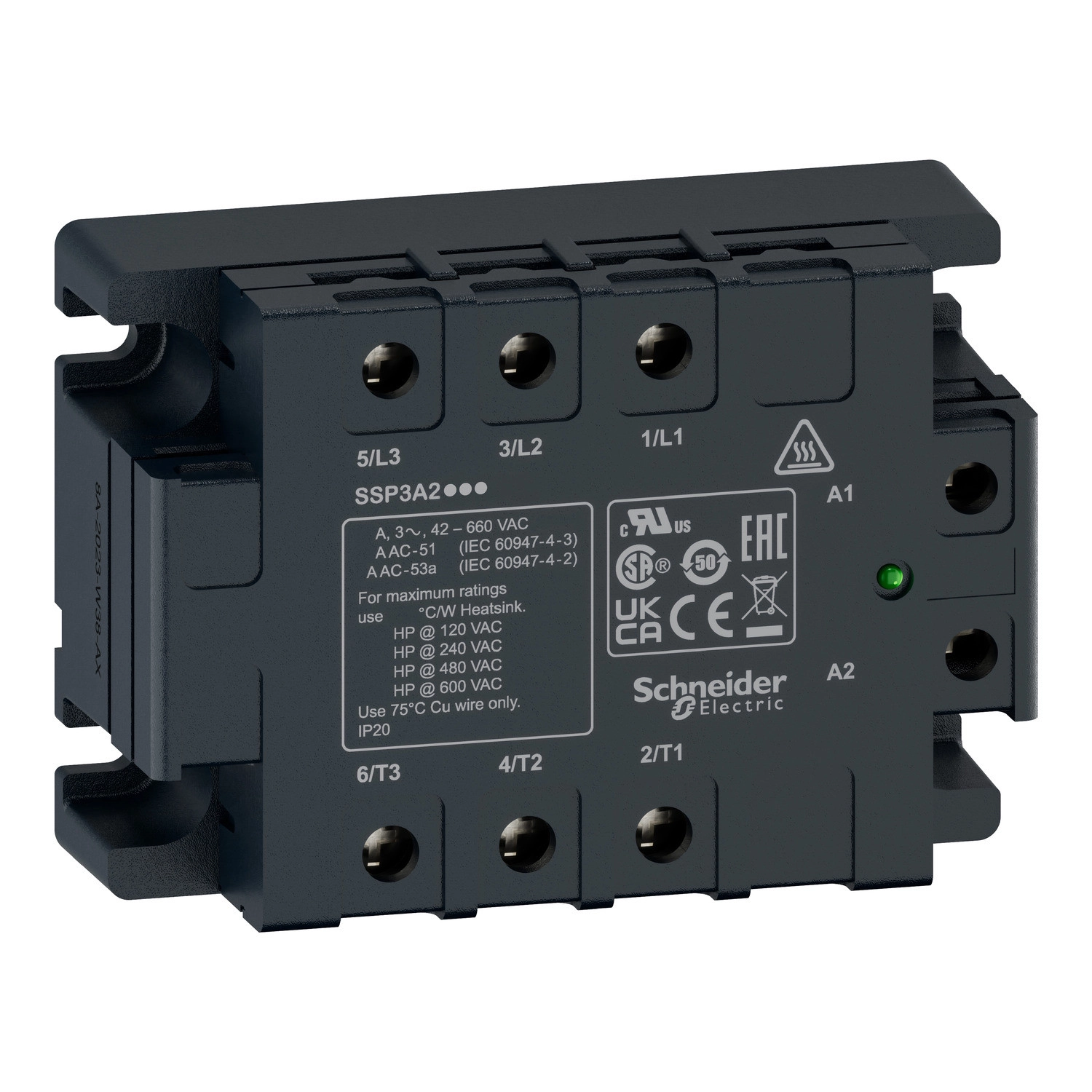

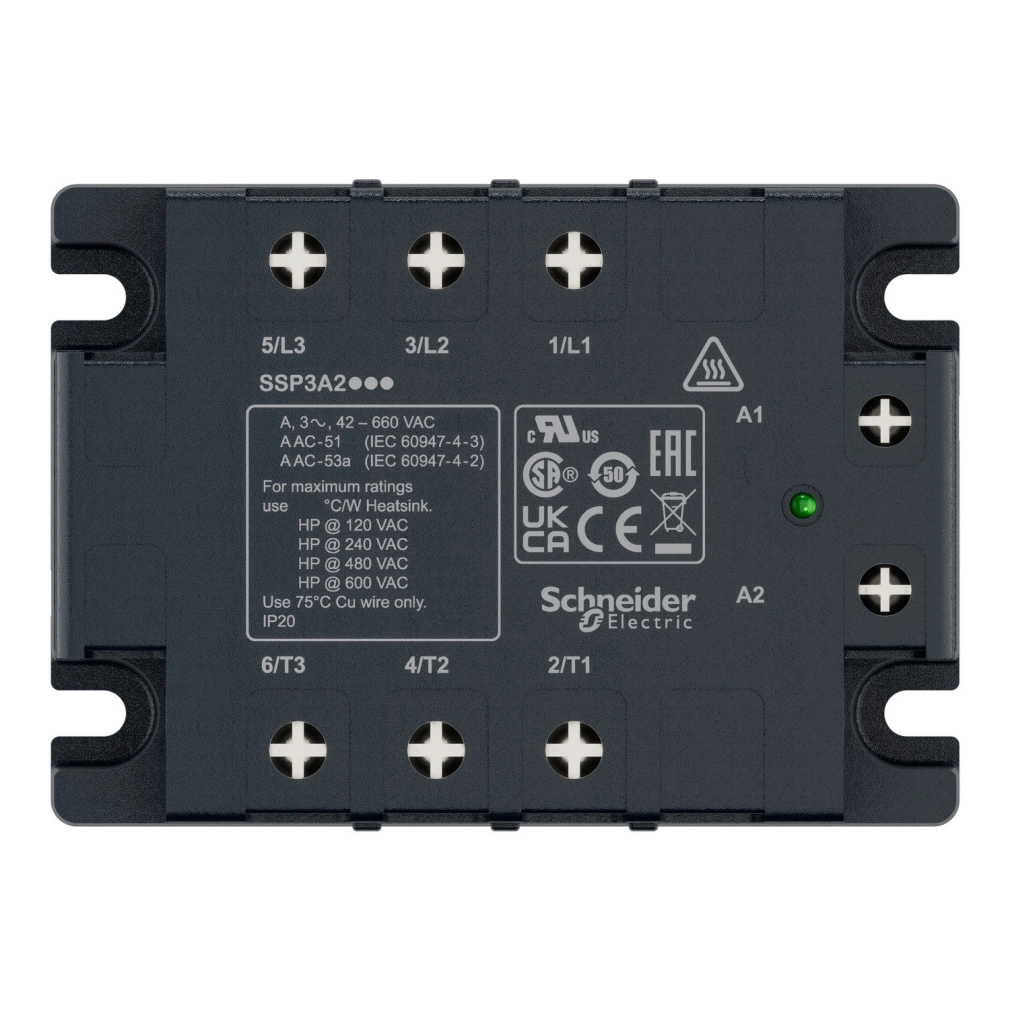

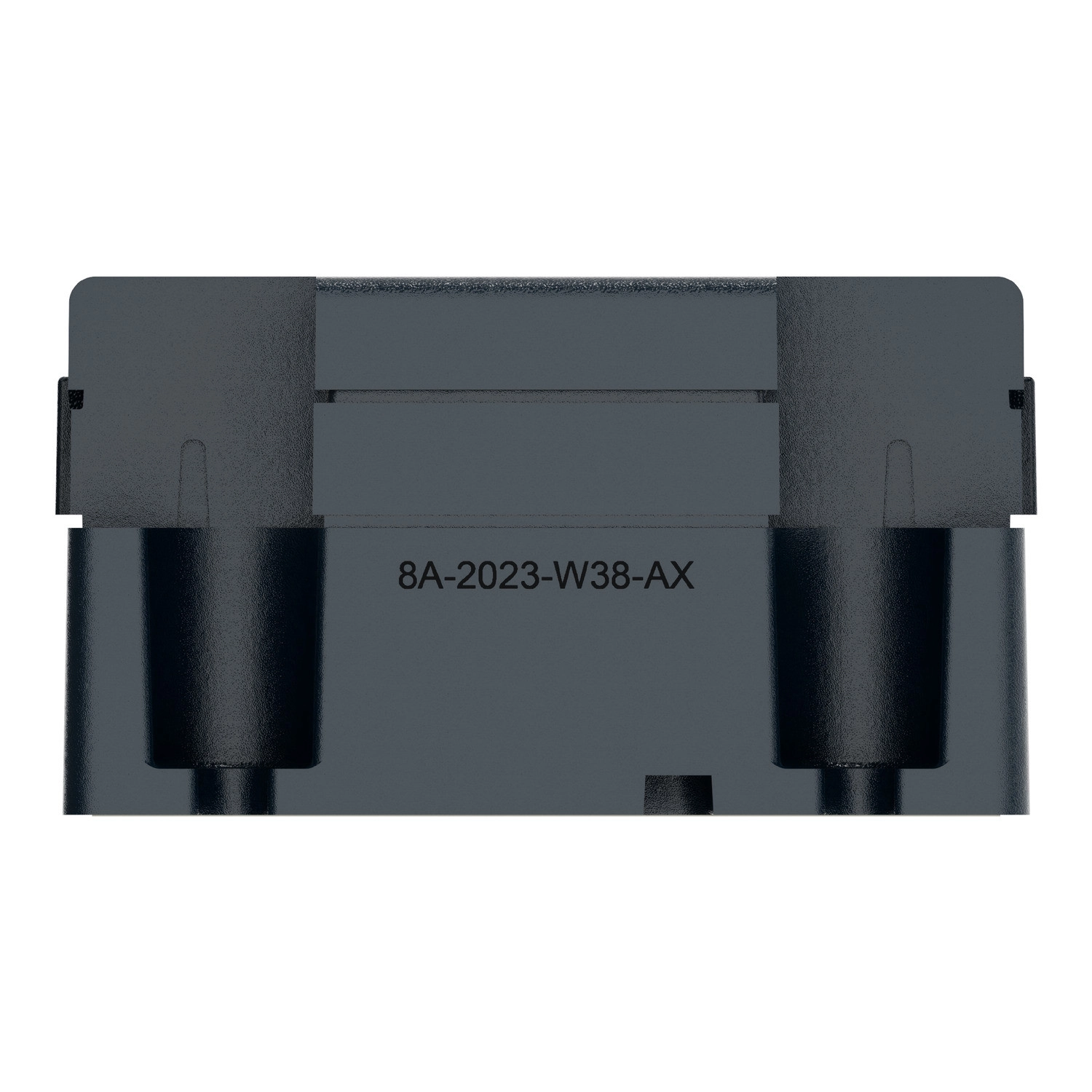

Schneider Electric Harmony Solid State Relays - SSP3A250P7T - SSP szilárdtestrelé, panelre szerelhető, 3f, nullfeszültségű kapcsolás, 3NO, 48 - 530VAC, 50A, 230VAC, hőátadóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék műszaki paraméterei és felépítése professzionális felhasználásra készült. A 3 fázisú, 50 A névleges áramterhelhetőséggel rendelkező relé ideális olyan környezetben, ahol nagy teljesítményű, ipari berendezések vezérlése a cél. A bemeneti vezérlőfeszültség 90-280 V AC között lehet 50/60 Hz frekvencián, míg a kimeneti feszültség 42-660 V AC tartományban használható. Az SSP3A250P7T nullfeszültségű kapcsolási technológiával rendelkezik, amely minimalizálja a kapcsolási zavarokat és tranziens túlfeszültségeket, így védve a kapcsolt áramkört és növelve a rendszer megbízhatóságát.
Különösen figyelemreméltó a termék motoros alkalmazásokra vonatkozó paraméterei. 40°C környezeti hőmérséklet mellett akár 1.5 lóerős (1.1 kW) motor vezérlésére is alkalmas 120 V AC feszültségen, 3 lóerős (2.2 kW) motorhoz 240 V AC mellett, 7.5 lóerős (5.5 kW) motorhoz 480 V AC esetén, illetve 10 lóerős (7.5 kW) motorhoz 600 V AC feszültségnél. Ez a széleskörű felhasználhatóság teszi a terméket igazán sokoldalúvá. A relé rendkívül gyorsan reagál: bekapcsolási ideje mindössze 20 ms, míg kikapcsolási ideje 30 ms. A bemeneti áram tartománya 7-20 mA között található, a terhelési áram pedig 0.4-50 A között változhat. A maximális szivárgóáram kikapcsolt állapotban 3 mA, míg a bekapcsolt állapotú feszültségesés kevesebb mint 1.6 V. A termék impullzusfeszültségtűrése (Uimp) a bemenet és a ház között 4 kV, a bemenet/kimenet áramkör között pedig 6 kV. A szigetelési ellenállás minimum 1000 MΩ 500 V DC mellett, ami kiemelkedő elektromos biztonságot jelent.
Az SSP3A250P7T fizikai kialakítása is figyelemre méltó. A 104 mm széles, 74.6 mm magas és 41 mm mély készülékház IP20 védelmi fokozattal rendelkezik. A csatlakozások csavaros sorkapcsokkal történnek: a bemenetnél 1 x 0.2...1 x 2.5 mm², (AWG 24...AWG 14), a kimenetnél pedig 1 x 1.5...1 x 10 mm², (AWG 16...AWG 8) méretű vezetékek csatlakoztathatók. A kötőnyomaték a bemenetnél 1.2 Nm, a kimenetnél pedig 2.5 Nm. A termék hőellenállása 0.15 °C/W, ami hatékony hőelvezetést biztosít. Működési hőmérséklet tartománya rendkívül széles, -40...+80 °C között használható, tárolási hőmérséklete pedig -40...+125 °C. A zöld színű LED jelzi a bemenet állapotát, így könnyen ellenőrizhető a működés.
SSP3A250P7T műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Solid State Relays
Termék vagy komponens típus: Panel mount relay (panelre szerelhető relé)
Mellékelt tartozék: Thermal pad (hőátadó pad)
Eszköz rövid neve: SSP
Szerelési alap: Panel
Fázisok száma: 3 phases (3 fázis)
[In] névleges áram: 50 A
Solid state kimenet típusa: Zero voltage switching (nullfeszültségű kapcsolás)
Kimenet kapcsolási mód: Zero voltage switching (nullfeszültségű kapcsolás)
Kiegészítő információk
Teszt gomb: Without test button (teszt gomb nélkül)
[Uc] vezérlőáramkör feszültsége: 90...280 V AC 50/60 Hz
Minimum kapcsolási feszültség: 90 V AC bekapcsolás
Maximum kapcsolási feszültség: 9 V AC kikapcsolás
Válaszidő: 20 ms (bekapcsolás), 30 ms (kikapcsolás)
Bemeneti áram: 7…20 mA
Kimeneti feszültség: 42...660 V AC
Terhelőáram: 0.4…50 A
Tranziens túlfeszültség: 1200 V
Túláram: 715 A 20 ms-ig, 750 A 16.6 ms-ig
Maximum I²t biztosító: 2520 A².s 10 ms-ig 50 Hz-nél, 2320 A².s 8.3 ms-ig 60 Hz-nél
Koordinációs típus: TVS
Maximum szivárgóáram: 3 mA kikapcsolt állapotban
Maximum feszültségesés: <1.6 V bekapcsolt állapotban
DV/dt: 500 V/µs kikapcsolt állapotban maximum feszültségen
Teljesítménytényező: 0.5 (maximális terheléssel)
Motor jellemzők
Motorvezérlő besorolás: 1.5 hp 40 °C 120 V AC, 3 hp 40 °C 240 V AC, 7.5 hp 40 °C 480 V AC, 10 hp 40 °C 600 V AC
Motor teljesítmény kW: 1.1 kW 40 °C-on 120 V AC, 2.2 kW 40 °C-on 240 V AC, 5.5 kW 40 °C-on 480 V AC, 7.5 kW 40 °C-on 600 V AC
Elektromos jellemzők
Szigetelési ellenállás: >= 1000 MOhm 500 V DC-nél
Maximum kapacitás: 8 pF bemenet/kimenet között
Dielektromos szilárdság: 4 kV AC bemenet/kimenet között, 4 kV AC bemenet vagy kimenet és a ház között
[Uimp] névleges lökőfeszültség-állóság: 4 kV bemenettől a házig, 6 kV bemenet/kimenet áramkör, 6 kV bemenet/kimenettől a házig
Csatlakoztatás
Meghúzási nyomaték: 1.2 Nm bemenetnél, 2.5 Nm kimenetnél
Csatlakozások - kapcsok: Csavarkötésű kapcsok: 1 x 0.2...1 x 2.5 mm², (AWG 24...AWG 14) bemenetnél, Csavarkötésű kapcsok: 1 x 1.5...1 x 10 mm², (AWG 16...AWG 8) kimenetnél
Egyéb jellemzők
Hőellenállás: 0.15 °C/W
LED kijelző: LED, zöld a bemenetnél
IP védelmi fokozat: IP20
Eszköz bemutatása: Teljes termék
Környezeti jellemzők
Lángállóság: V0 az UL 94 szerint
Környezeti levegő hőmérséklet működés közben: -40…80 °C
Környezeti levegő hőmérséklet tárolás közben: -40…125 °C
Szennyezési fok: 2
Túlfeszültségi kategória: III
Tanúsítványok
Terméktanúsítványok: CE, CSA, EAC, UL, UKCA
Jelölés: CE
Szabványok: IEC/EN 62314, IEC/EN 60947-4-2, IEC/EN 60947-4-3, UL 60947-4-2, C22.2 No. 14
