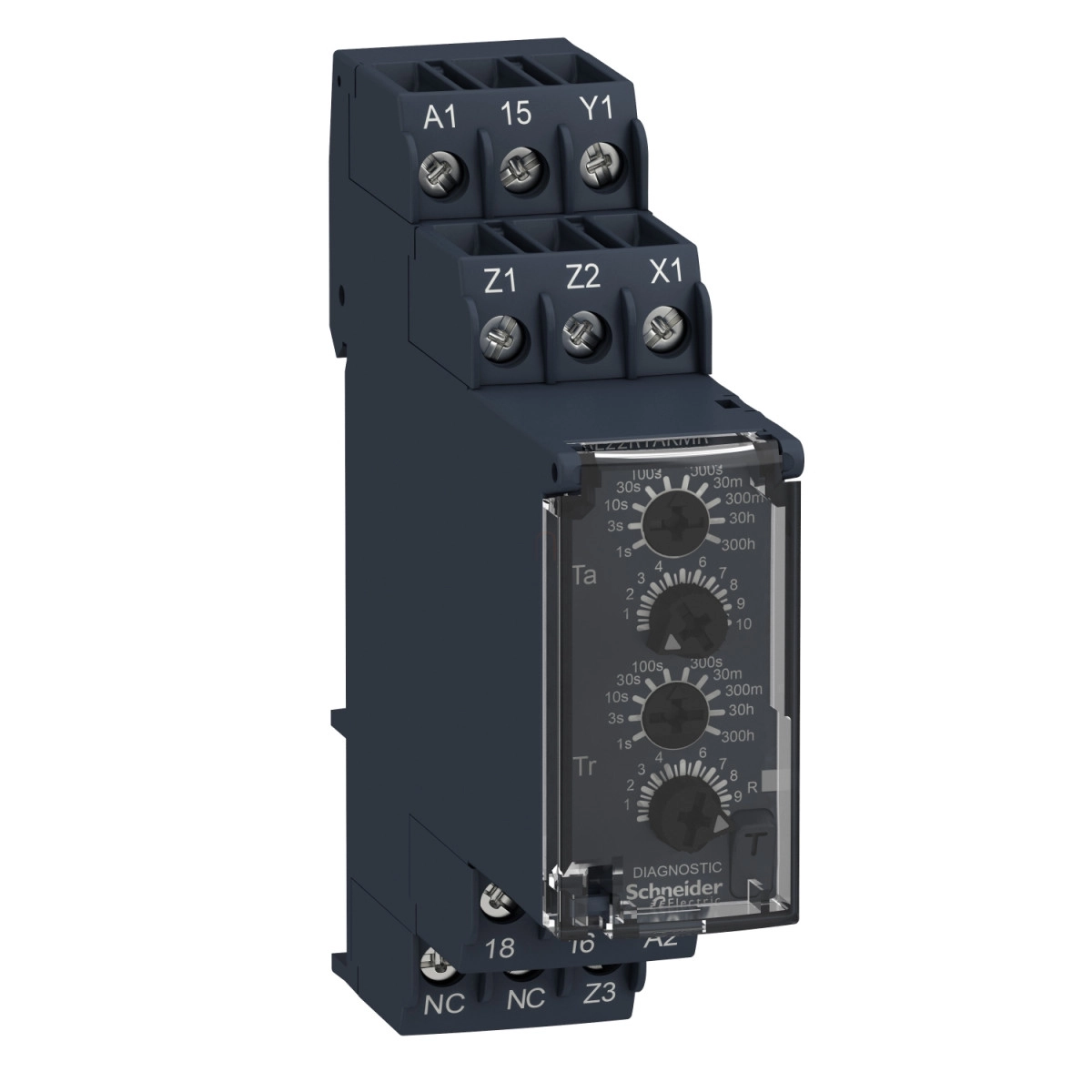

Schneider Electric Harmony Timer Relays - RE22R1AKMR - be - és kikapcsolás késleltető időrelé, Ak - Akt, 1CO, 8A, 24 - 240VAC/DC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A RE22R1AKMR modell 8 amperes névleges kimeneti árammal és egy váltóérintkezővel (1 C/O) rendelkezik, amely tökéletesen alkalmas különböző ipari vezérlési feladatokra. A készülék kivételesen széles tápfeszültség-tartománnyal büszkélkedhet, hiszen 24-240 V AC/DC feszültségtartományban működik, ami jelentősen megkönnyíti a különböző rendszerekbe történő beépítését. A 50-60 Hz-es hálózati frekvencián való működés lehetővé teszi a világszerte történő felhasználást.
Az időrelé időkésleltetési tartományai rendkívül széles skálán mozognak, a 0.05 másodperctől egészen a 300 óráig terjednek, ami lehetővé teszi a mérnökök számára, hogy pontosan az alkalmazási igényeknek megfelelően állítsák be az időzítéseket. A beállítás pontossága +/- 10% a teljes skálán 25°C-on, az ismétlési pontosság pedig +/- 0.5%, ami kiváló működési stabilitást biztosít. A készülék hőmérséklet- és feszültségdriftje minimális, ami tovább növeli a megbízhatóságot változó környezeti feltételek mellett is.
A RE22R1AKMR két különböző időzítési funkcióval rendelkezik: az Ak funkció (aszimmetrikus be- és kikapcsolás késleltetés vezérlőjellel) és az Akt funkció (aszimmetrikus be- és kikapcsolás késleltetés vezérlőjellel, szünet/összegzés vezérléssel). Ezek a funkciók kiemelkedő rugalmasságot biztosítanak a különböző vezérlési feladatokhoz. A vezérlés történhet forgókapcsoló, diagnosztikai gomb vagy külső potenciométer segítségével. A készülék állapotát LED-ek jelzik: zöld háttérvilágítás a tárcsamutató jelzéséhez, sárga LED a kimeneti relé állapotának és az időzítés folyamatának jelzéséhez.
A termék szerelése egyszerű, 35 mm-es DIN sínre szerelhető az IEC 60715 szabványnak megfelelően, és bármilyen pozícióban felszerelhető. Kompakt méretének köszönhetően - 22.5 mm szélesség, 90 mm magasság, 73 mm mélység - helytakarékos megoldást jelent kapcsolószekrényekben. A csatlakozás csavaros sorkapcsokkal történik, amelyek különböző keresztmetszetű vezetékekhez alkalmasak, a meghúzási nyomaték 0.6-1 Nm az IEC 60947-1 szabványnak megfelelően.
Schneider Electric Harmony Timer Relays - RE22R1AKMR - be - és kikapcsolás késleltető időrelé, Ak - Akt, 1CO, 8A, 24 - 240VAC/DC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Timer Relays
Diszkrét kimenet típusa: Relé
Termék vagy komponens típus: Moduláris időrelé
Eszköz rövid neve: RE22
Névleges kimeneti áram: 8 A
Kiegészítő információk
Érintkezők típusa és összetétele: 1 C/O időzített kontaktus, kadmium mentes
Időkésleltetés típusa: Aszimmetrikus bekapcsolás- és kikapcsolás-késleltetés
Időkésleltetési tartomány: 30...300 h, 3...30 min, 30...300 s, 0.05...1 s, 30...300 min, 10...100 s, 0.3...3 s, 3...30 h, 1...10 s
Vezérlés típusa: Forgó gomb, diagnosztikai gomb, külső potenciométer
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz
Elengedési bemeneti feszültség: <= 2.4 V
Feszültségtartomány: 0.85...1.1 Us
Tápfrekvencia: 50...60 Hz +/- 5 %
Csatlakozások és méretadatok
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) tömör kábelvég nélkül
Meghúzási nyomaték: 0.6...1 N.m az IEC 60947-1 szerint
Ház anyaga: Önkioltó
Szélesség: 22.5 mm
Műszaki paraméterek
Ismétlési pontosság: +/- 0.5 % az IEC 61812-1 szerint
Hőmérséklet drift: +/- 0.05 %/°C
Feszültség drift: +/- 0.2 %/V
Időkésleltetés beállítási pontossága: +/- 10 % a teljes skálán 25 °C-on az IEC 61812-1 szerint
Időkésleltetés típusok: On-delay and off-delay - Ak- Aszimmetrikus bekapcsolás és kikapcsolás késleltető relé vezérlőjellel, On-delay and off-delay - Akt-Aszimmetrikus be/kikapcsolás késleltető relé vezérlőjellel & szünet/összegzés vezérlőjellel
Elektromos jellemzők
Szigetelési ellenállás: 100 MOhm 500 V DC-nél az IEC 60664-1 szerint
Visszaállási idő: 120 ms feszültségelvételnél
Védelem mikrokimaradás ellen: 10 ms
Teljesítményfelvétel: 3 VA 240 V AC-nél, 1.5 W 240 V DC-nél
Kapcsolási képesség: 2000 VA
Minimum kapcsolási áram: 10 mA 5 V DC-nél
Maximum kapcsolási áram: 8 A
Maximum kapcsolási feszültség: 250 V AC
Villamos élettartam: 100000 ciklus, 8 A 250 V-nál, AC-1, 100000 ciklus, 2 A 24 V-nál, DC-1
Mechanikai élettartam: 10000000 ciklus
Névleges lökőfeszültség-állóság: 5 kV 1.2...50 µs-nál az IEC 60664-1 szerint
Környezeti feltételek
IP védettségi szint: IP40 ház az IEC 60529 szerint, IP50 előlap az IEC 60529 szerint, IP20 sorkapcsok az IEC 60529 szerint
Környezeti működési hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Szennyezettségi fok: 3 az IEC 60664-1 szerint
Rezgésállóság: 20 m/s² (f= 10...150 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn nem működő állapotban 11 ms-ig az IEC 60068-2-27 szerint, 5 gn működés közben 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 95 % 25...55 °C-on
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 61812-1
Termék tanúsítványok: EAC, CSA, UL, RCM, CCC, GL, CE
