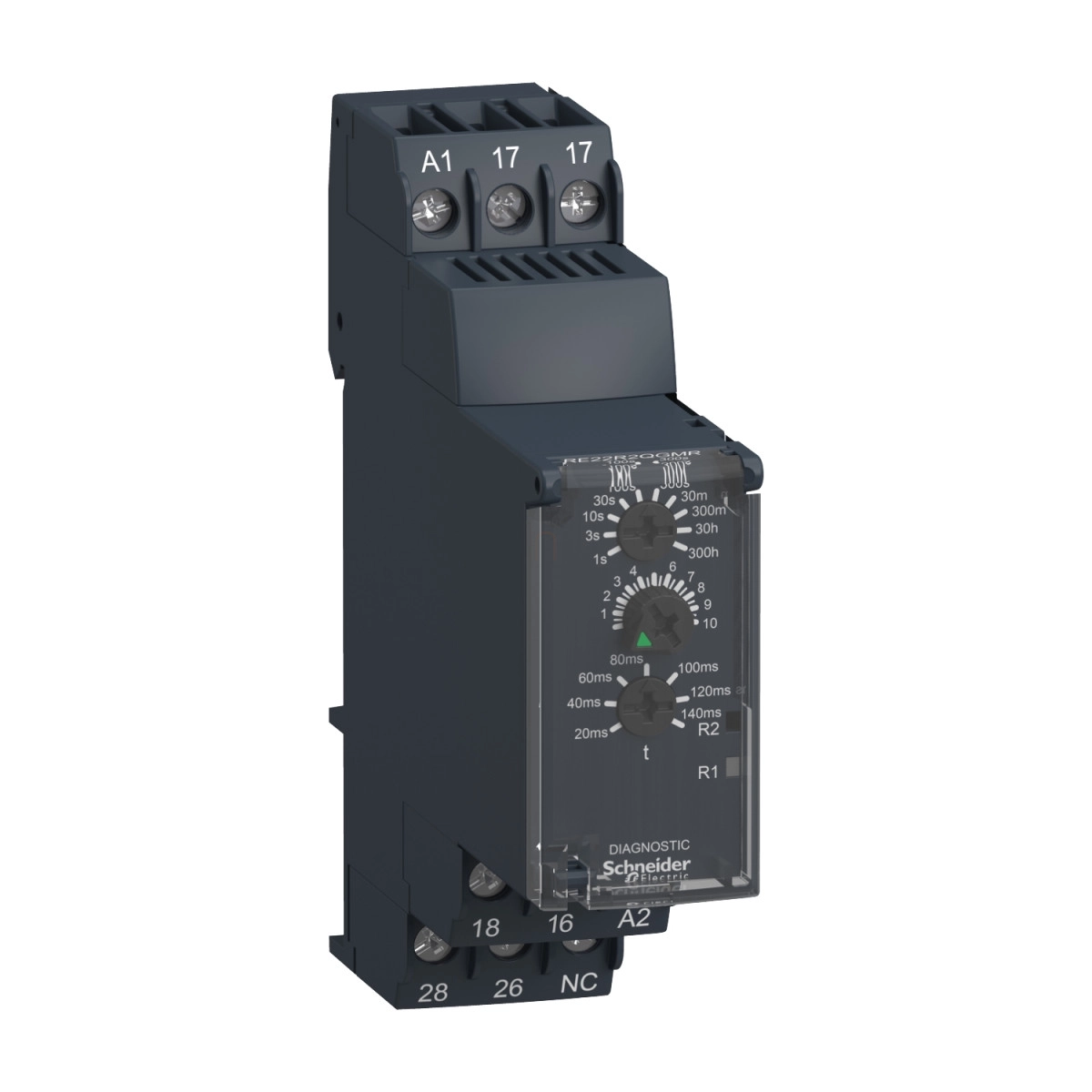

A Schneider Electric Harmony Timer Relays termékcsaládba tartozó RE22R2QGMR modell egy professzionális, moduláris időrelé, amely kifejezetten csillag-delta indítás vezérlésére lett kifejlesztve. Ez a kompakt, DIN sínre szerelhető eszköz ideális választás villanymotorok lágy, kíméletes indításához, amely jelentősen csökkenti az indítási áramot és a mechanikai igénybevételt, ezáltal növelve a motor és a kapcsolódó rendszerek élettartamát.
A RE22R2QGMR időrelé különlegessége a speciális, Qg típusú csillag-delta működés, amely precíz időzítéssel vezérli az átkapcsolási folyamatot. A széles tápfeszültség-tartományának (24-240V AC/DC) köszönhetően rendkívül rugalmasan alkalmazható különböző ipari környezetekben, legyen szó gyártósorokról, épületgépészeti rendszerekről vagy egyéb automatizálási feladatokról. A beállítható időtartományok széles skálája (0,05 másodperctől egészen 300 óráig) lehetővé teszi a pontos alkalmazásspecifikus konfigurációt. Az átkapcsolási késleltetés (t) 20, 40, 60, 80, 100, 120 vagy 140 ms értékre állítható, ami optimális rugalmasságot biztosít különböző motorindítási követelményekhez.
A készülék két független, egyenként 8A terhelhetőségű, közös ponttal rendelkező váltóérintkezővel (2CO) rendelkezik, amelyek a csillag és delta kontaktorokat vezérlik. A működését praktikus LED-ek jelzik: a zöld háttérvilágítás a beállítóskála pozícióját mutatja, míg a sárga LED-ek különböző villogási mintákkal jelzik a relé állapotát és az időzítés folyamatát. A diagnosztikai gomb és a forgatható beállítógomb tovább növeli a használati kényelmet. A készülékház önoltó anyagból készült, és IP20 védettségű csatlakozókapcsokkal, valamint IP50 védettségű előlappal rendelkezik, ami megfelelő védelmet biztosít ipari környezetben.
A Schneider Electric RE22R2QGMR időrelé kiemelkedő műszaki paraméterekkel büszkélkedhet: 10 ms-os immunitás mikroszakadásokkal szemben, +/-0,5%-os ismétlési pontosság az IEC 61812-1 szabványnak megfelelően, valamint +/-10%-os időzítési pontosság teljes skálán, 25°C-on. Az eszköz ellenáll a vibrációnak (20 m/s², 10-150 Hz frekvenciatartományban) és ütésnek (üzemelés közben 5g/11ms, nem üzemelő állapotban 15g/11ms). A működési hőmérséklet-tartomány -20°C és +60°C között van, tárolási hőmérséklete pedig -40°C és +70°C között lehet. A relatív páratartalom tekintetében 95%-ig (25-55°C) használható.
A RE22R2QGMR időrelé számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CCC, CSA, RCM, GL, EAC, CE és UL minősítéseket, ami garantálja a globális szabványoknak való megfelelést. A termék eleget tesz az IEC 61812-1 és UL 508 szabványok követelményeinek, valamint a 2006/95/EK kisfeszültségű és a 2004/108/EK elektromágneses összeférhetőségi irányelveknek. Ezek a tanúsítványok biztosítják, hogy a Schneider Electric RE22R2QGMR időrelé megbízható választás legyen bármilyen ipari alkalmazáshoz, ahol precíz csillag-delta motorindítási funkciókra van szükség.
Schneider Electric Harmony Timer Relays - RE22R2QGMR - csillag - delta indító időrelé, Qg, 2CO, 8A, 24 - 240VAC/DC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Timer Relays
Kimeneti típus: Relé
Eszköz típusa: Moduláris időrelé
Rövid terméknév: RE22
Névleges kimeneti áram: 8 A
Érintkezők és időzítés
Érintkezők típusa és összetétele: 2 C/O időzített érintkező, kadmiummentes
Késleltetés típusa: Csillag-delta - Qg- Csillag-delta relé (2 CO kimenet azonos közös ponttal)
Időzítési tartományok:
3...30 s
0,05...1 s
30...300 s
30...300 perc
0,3...3 s
1...10 s
3...30 h
10...100 s
30...300 h
3...30 perc
Vezérlés és tápellátás
Vezérlés típusa: Forgógomb, Diagnosztikai gomb
Tápfeszültség: 24...240 V AC/DC 50/60 Hz
Kioldó bementi feszültség: <= 2,4 V
Feszültségtartomány: 0,85...1,1 Us
Tápfrekvencia: 50...60 Hz +/- 5 %
Csatlakozások és mechanikai adatok
Csatlakozás - kapcsok:
Csavaros kapcsok, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) tömör, kábelvég nélkül
Csavaros kapcsok, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) tömör, kábelvég nélkül
Csavaros kapcsok, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) rugalmas, kábelvéggel
Csavaros kapcsok, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) rugalmas, kábelvéggel
Meghúzási nyomaték: 0,6…1 N.m az IEC 60947-1 szerint
Ház anyaga: Önoltó
Pontossági adatok
Ismétlési pontosság: +/- 0,5 % az IEC 61812-1 szerint
Hőmérséklet-eltolódás: +/- 0,05 %/°C
Feszültség-eltolódás: +/- 0,2 %/V
Időzítés beállítási pontossága: +/- 10 % a teljes skálán 25 °C-on az IEC 61812-1 szerint
Elektromos jellemzők
Szigetelési ellenállás: 100 MOhm 500 V DC-nél az IEC 60664-1 szerint
Helyreállási idő: 120 ms lekapcsoláskor
Mikroszakadásokkal szembeni immunitás: 10 ms
Teljesítményfelvétel VA-ben: 3 VA 240 V AC-nél
Teljesítményfelvétel W-ban: 1,5 W 240 V DC-nél
Kapcsolási teljesítmény: 2000 VA
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 8 A
Maximális kapcsolási feszültség: 250 V AC
Tartósság
Elektromos élettartam:
100000 ciklus, 8 A 250 V-nál, AC-1
100000 ciklus, 2 A 24 V-nál, DC-1
Mechanikai élettartam: 10000000 ciklus
Védelmi és környezeti adatok
Névleges lökőfeszültség-állóság: 5 kV 1,2…50 µs-ig az IEC 60664-1 szerint
IP védettségi fokozat:
IP40 ház: az IEC 60529 szerint
IP20 csatlakozók: az IEC 60529 szerint
IP50 előlap: az IEC 60529 szerint
Működési hőmérséklet-tartomány: -20…60 °C
Tárolási hőmérséklet-tartomány: -40…70 °C
Relatív páratartalom: 95 % 25…55 °C-on
Szabványok és tanúsítványok
Szabványok:
UL 508
IEC 61812-1
Termék tanúsítványok: CCC, CSA, RCM, GL, EAC, CE, UL
