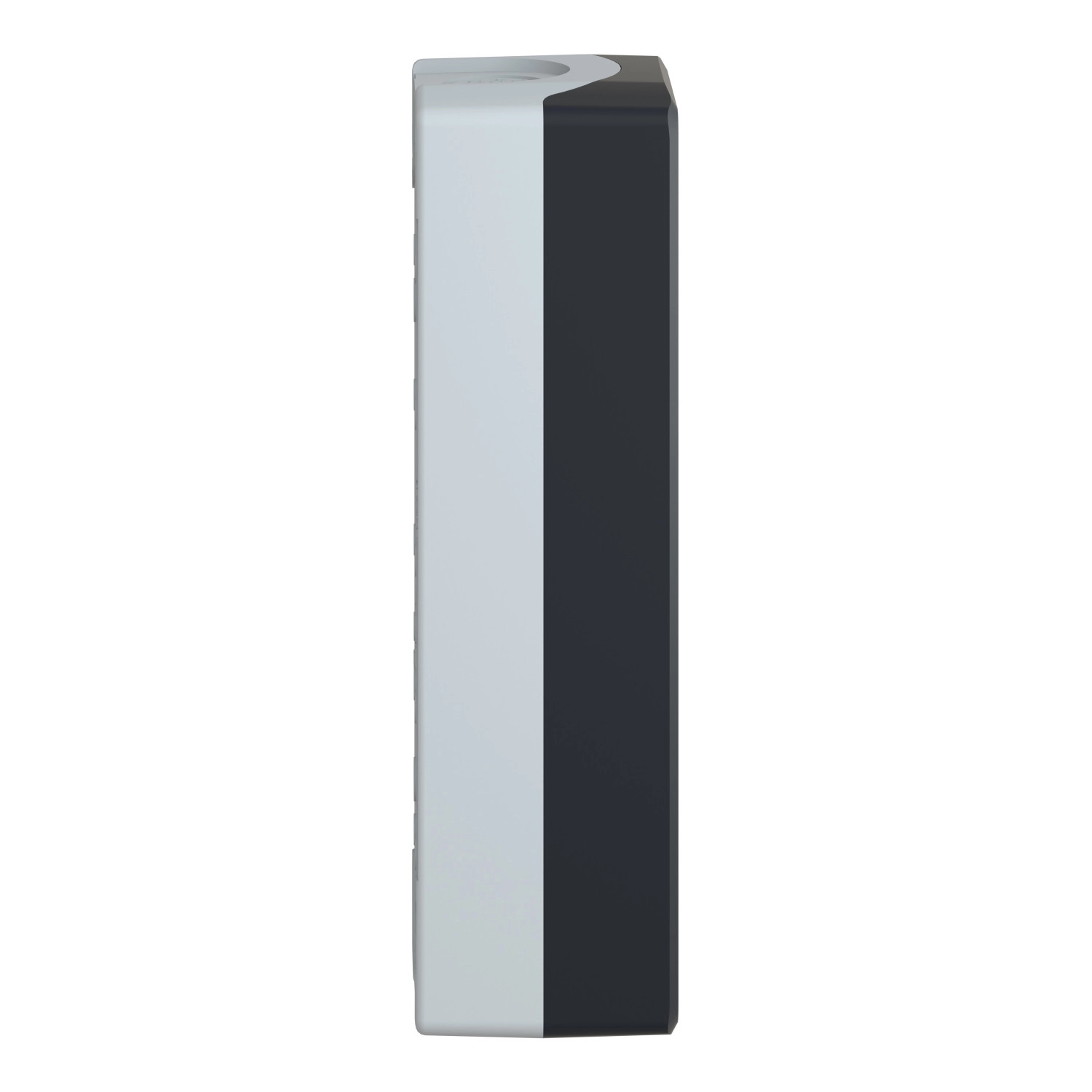

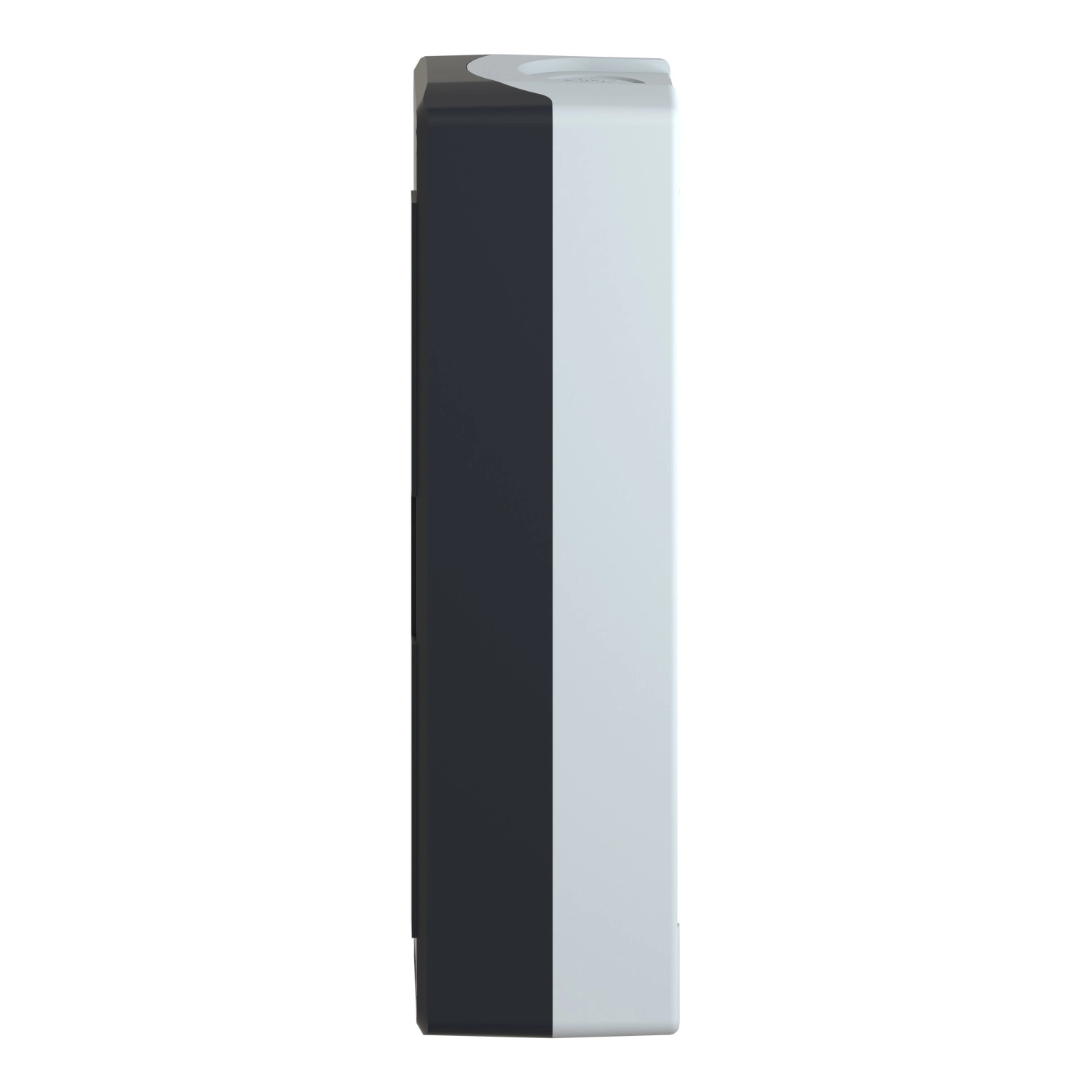

A Schneider Electric Harmony XALD05H7 egy sokoldalú, üres vezérlőállomás, amely tökéletes választás ipari környezetben történő alkalmazásokhoz. Ez a sötétszürke (RAL 7016) fedéllel és világosszürke (RAL 7035) alappal rendelkező polisztirol ház kifejezetten az XB5 típusú, 22 mm átmérőjű vezérlő- és jelzőelemek befogadására lett kialakítva. Az egység 5 kivágással rendelkezik, így ideális választás többfunkciós vezérlőpanelek kiépítéséhez.
A Harmony XALD05H7 kivételes védelmi osztályokkal büszkélkedik: IP66 (az IEC 60529 szabványnak megfelelően), IP67, IP69 és IP69K minősítésekkel rendelkezik, így kiválóan ellenáll pornak, víznek és nagynyomású mosásnak is. Ez a tulajdonság különösen értékessé teszi olyan környezetekben, ahol a berendezéseket gyakran tisztítják vagy mosnak le, akár 7000000 Pa nyomású, 55°C-os vízsugárral 0,1 méter távolságból. Az eszköz megfelel a NEMA 13 és NEMA 4X szabványoknak is, valamint IK03 fokozatú mechanikai védelemmel rendelkezik az IEC 62262 szerint.
A vezérlőállomás rugalmas telepítési lehetőségeket biztosít: mind frontoldalról, mind hátulról szerelhető. A kábelbevezetés megoldására 2 kilökhető nyílás áll rendelkezésre 14 mm kapacitású kábelbevezetéshez, valamint 2 kilökhető nyílás Pg 13 kábeltömszelencéhez és ISO M20 csatlakozáshoz, 12 mm befogadóképességgel. A termék ügyfél általi összeszerelésre készült, 1 vízszintes és 5 függőleges sorban elhelyezett nyílásokkal. Az eszköz széles hőmérsékleti tartományban, -40°C és +70°C között használható és tárolható, amely kiemelkedő teljesítményt biztosít szélsőséges környezeti feltételek között is. Az XALD05H7 modell rendelkezik CSA és UL tanúsítványokkal, és megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, IEC 60947-5-5, UL 508 és több más ipari előírásnak.
Schneider Electric Harmony XALD05H7 műszaki adatok
Alapvető információk
Termékcsalád: Harmony XALD
Termék típusa: Üres vezérlőállomás
Rövid terméknév: XALD
Rendeltetés: XB5 Ø 22 mm vezérlő- és jelzőelemekhez

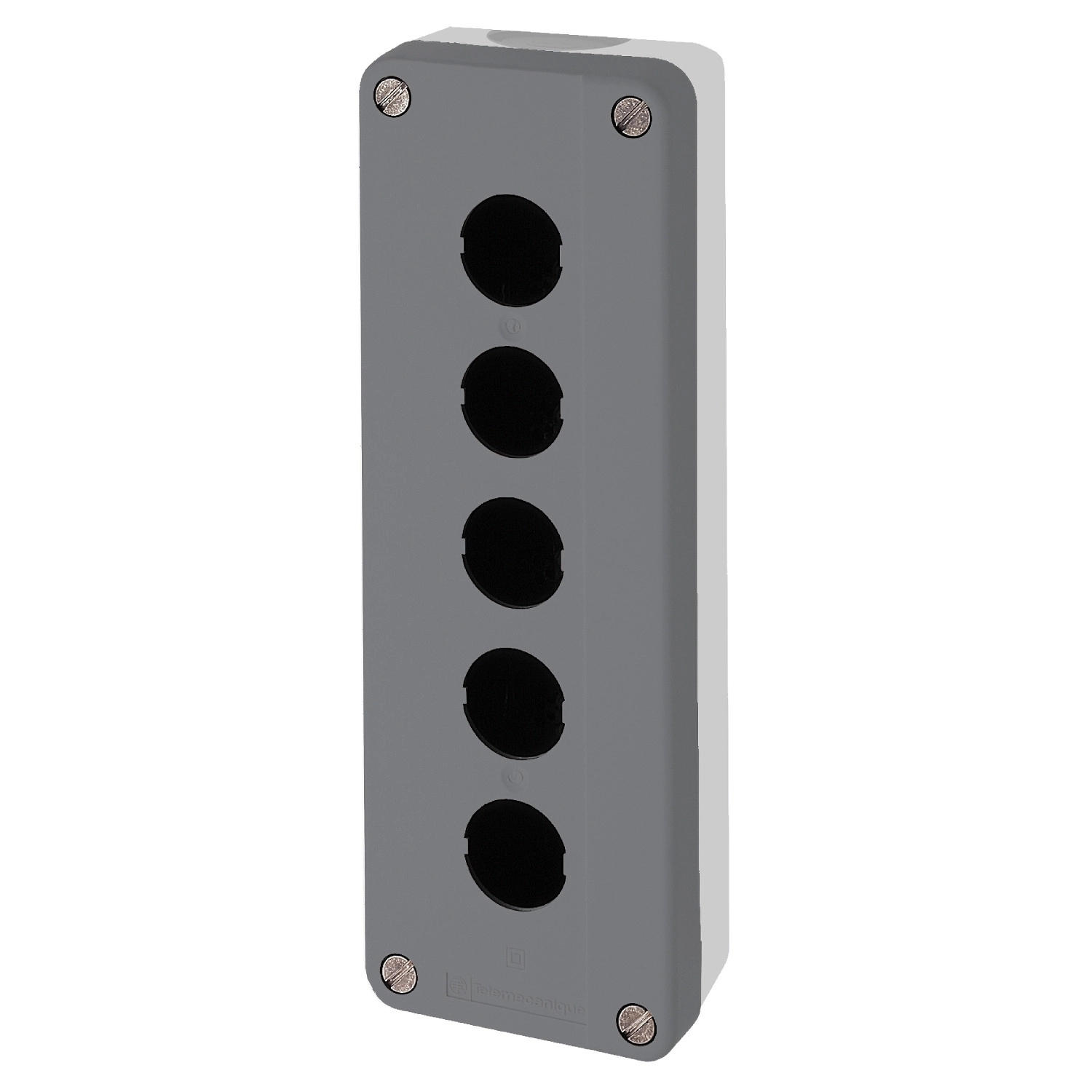

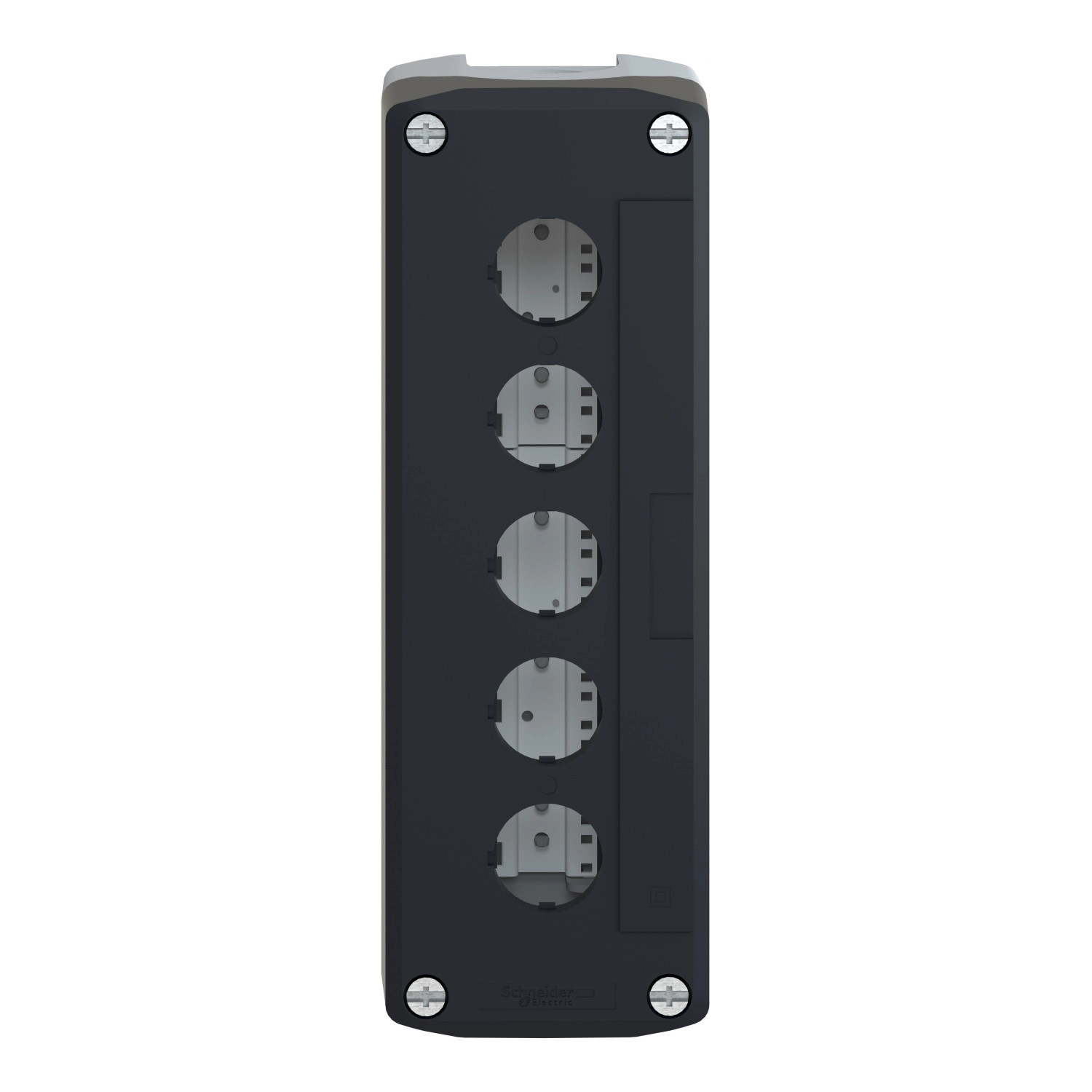

Kivágások száma: 5 kivágás
Fizikai tulajdonságok
Ház alapjának színe: Világosszürke (RAL 7035)
Fedél színe: Sötétszürke (RAL 7016)
Anyag: Polikarbonát

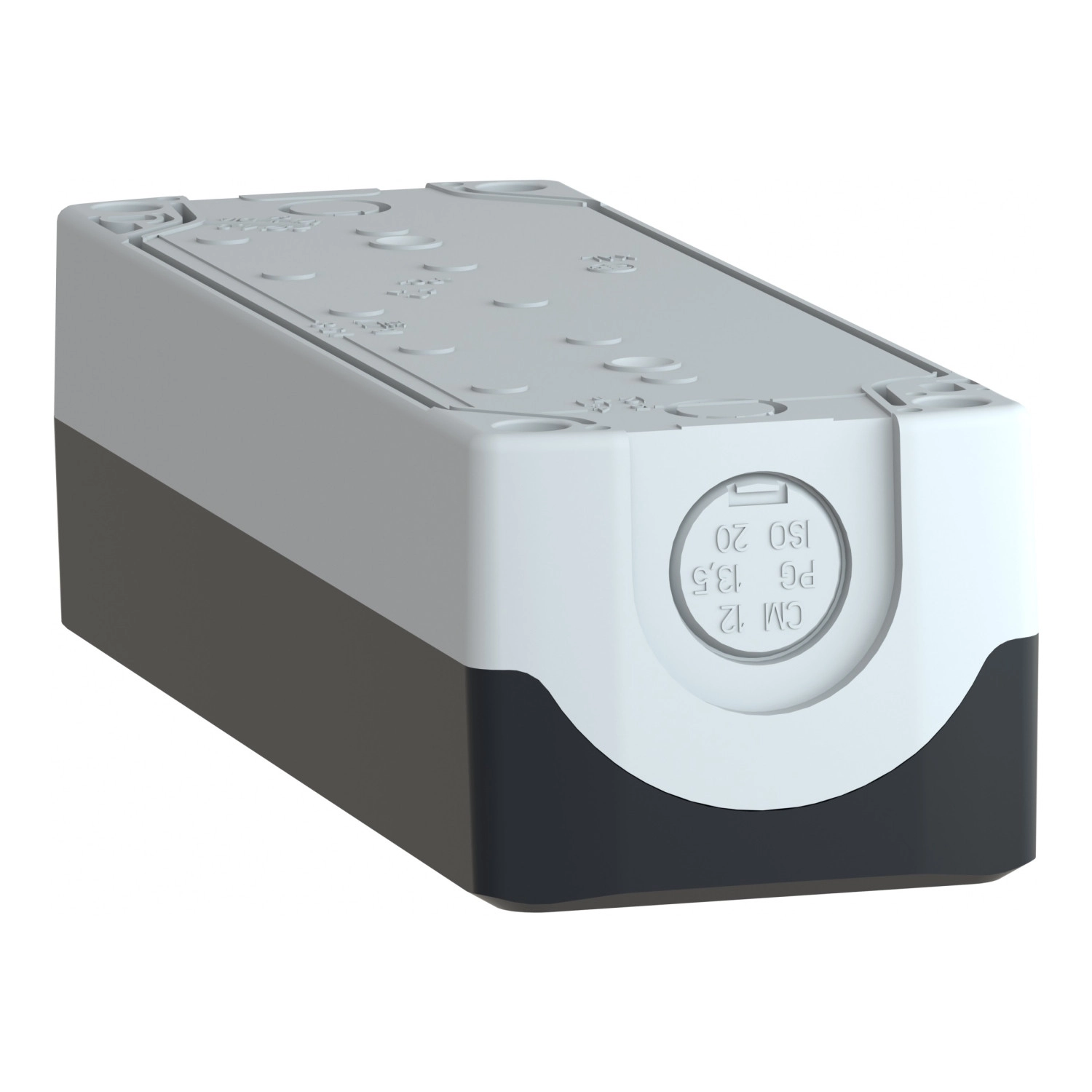

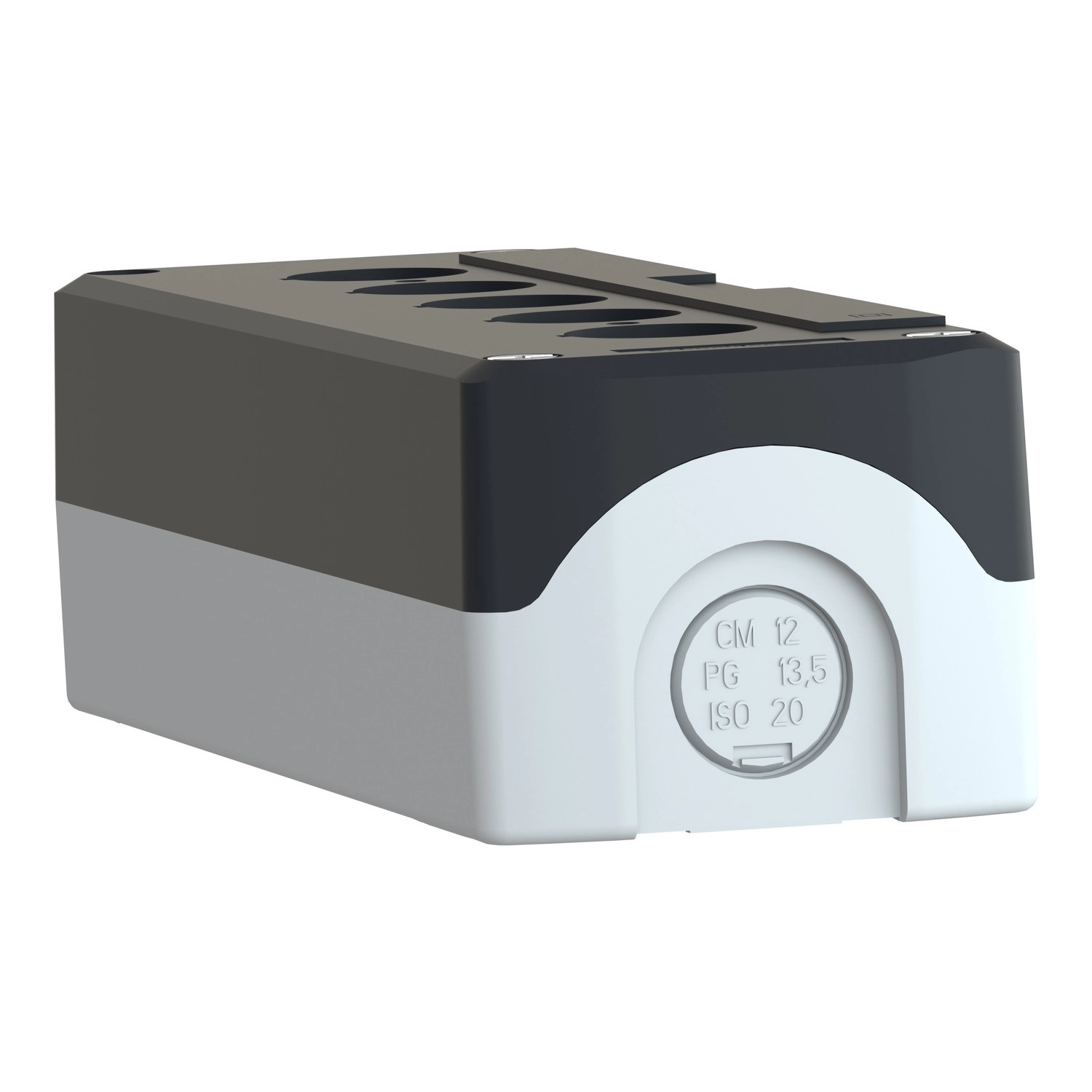

Kábelbevezetés: 2 kilökhető nyílás kábelbevezetéshez, befogadóképesség: 14 mm
2 kilökhető nyílás Pg 13 kábeltömszelencéhez és ISO M20, befogadóképesség: 12 mm
Védelmi osztályok
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK ütésállósági fokozat: IK03 az IEC 62262 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Telepítés és használat
Összeszerelési mód: Ügyfél általi összeszerelésre
Vízszintes sorok száma: 1
Függőleges sorok száma: 5

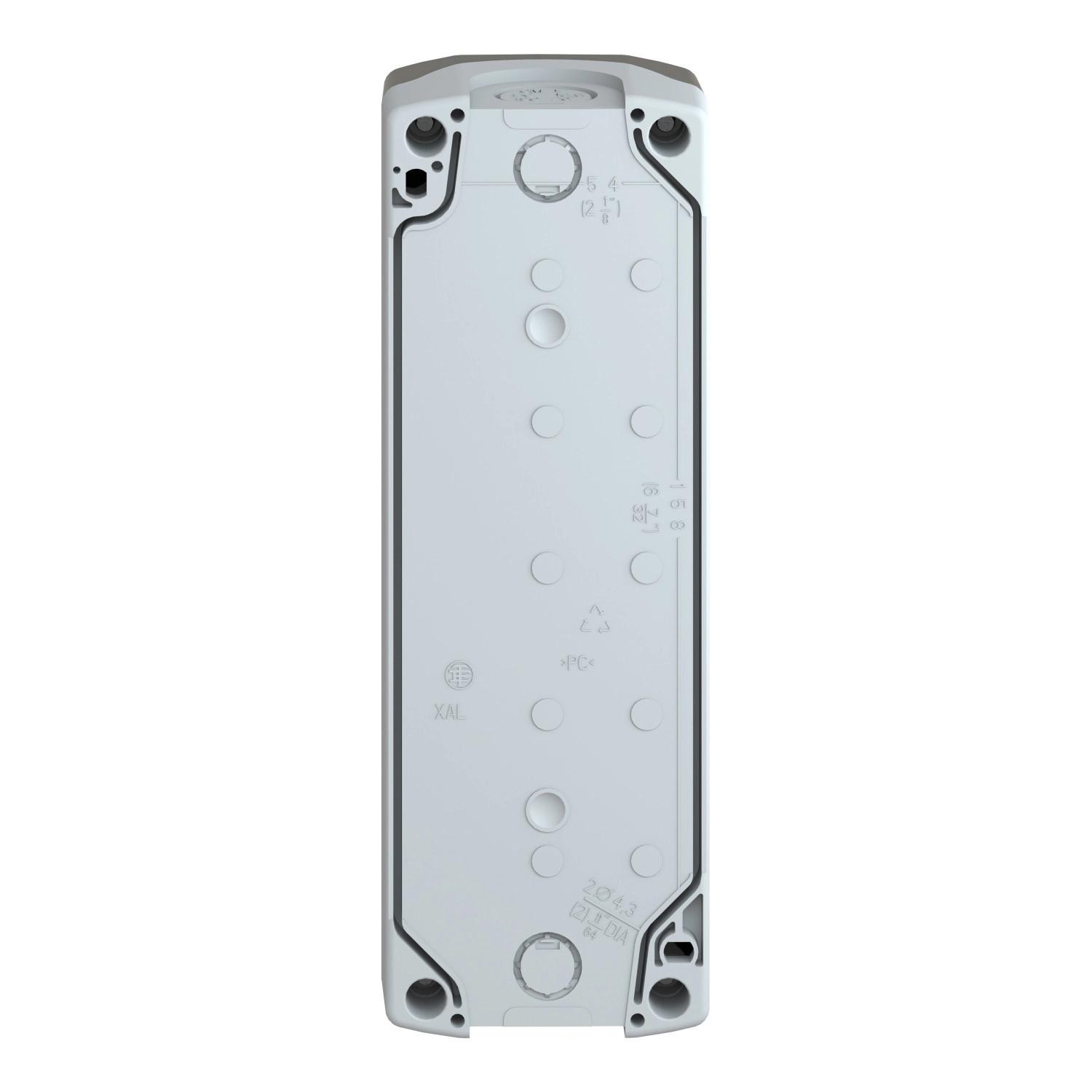

Blokk rögzítése: Elölről szerelhető
Hátulról szerelhető
Elektromos összetételi kód: SR1, MF1, MF2, SR2, SF1, PF1, PF2, SF2, MR1, PR1
Fő csoport: 5 kivágás
Termékcsoport: UL-CSA szürke
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet üzemelés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-5-5, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, UL
