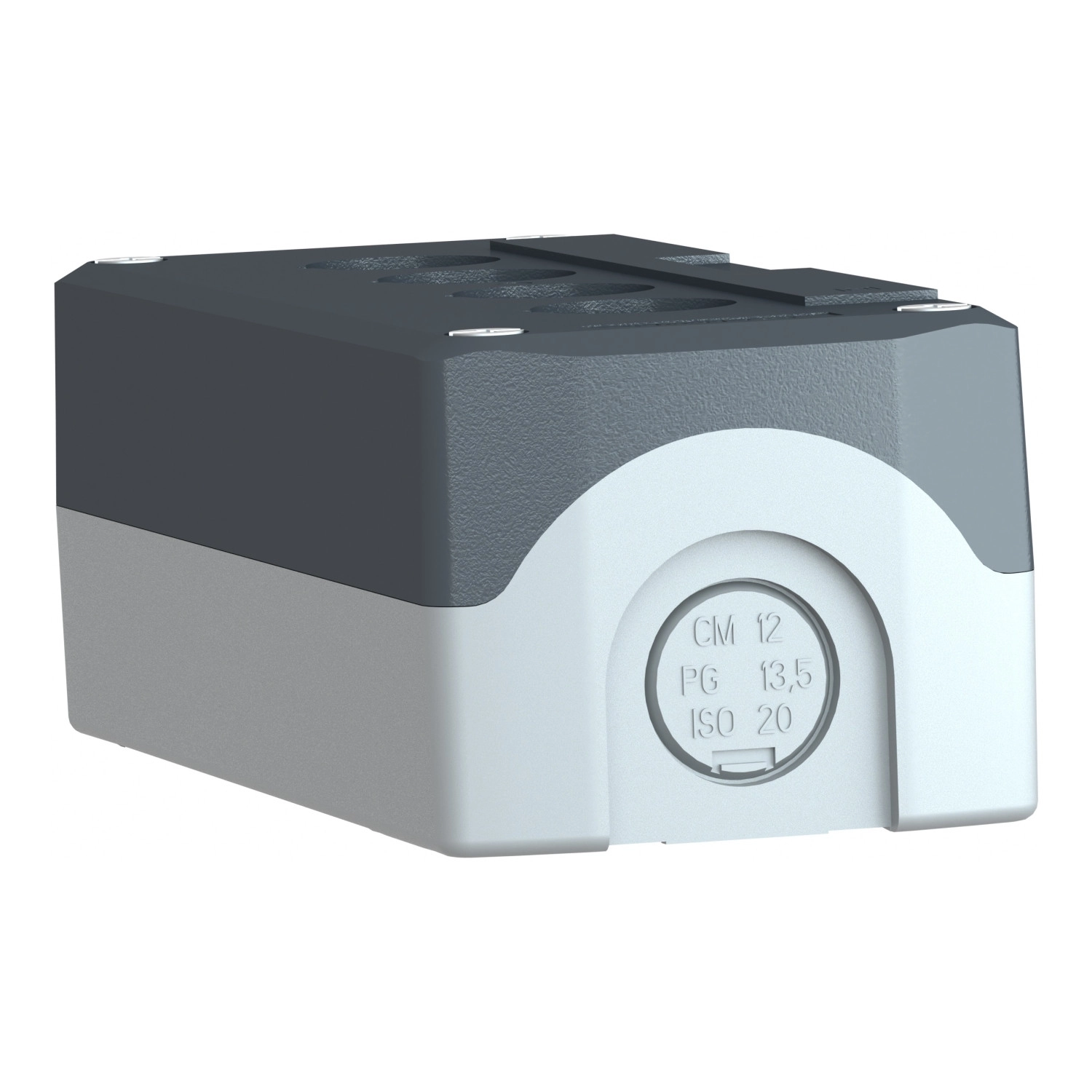

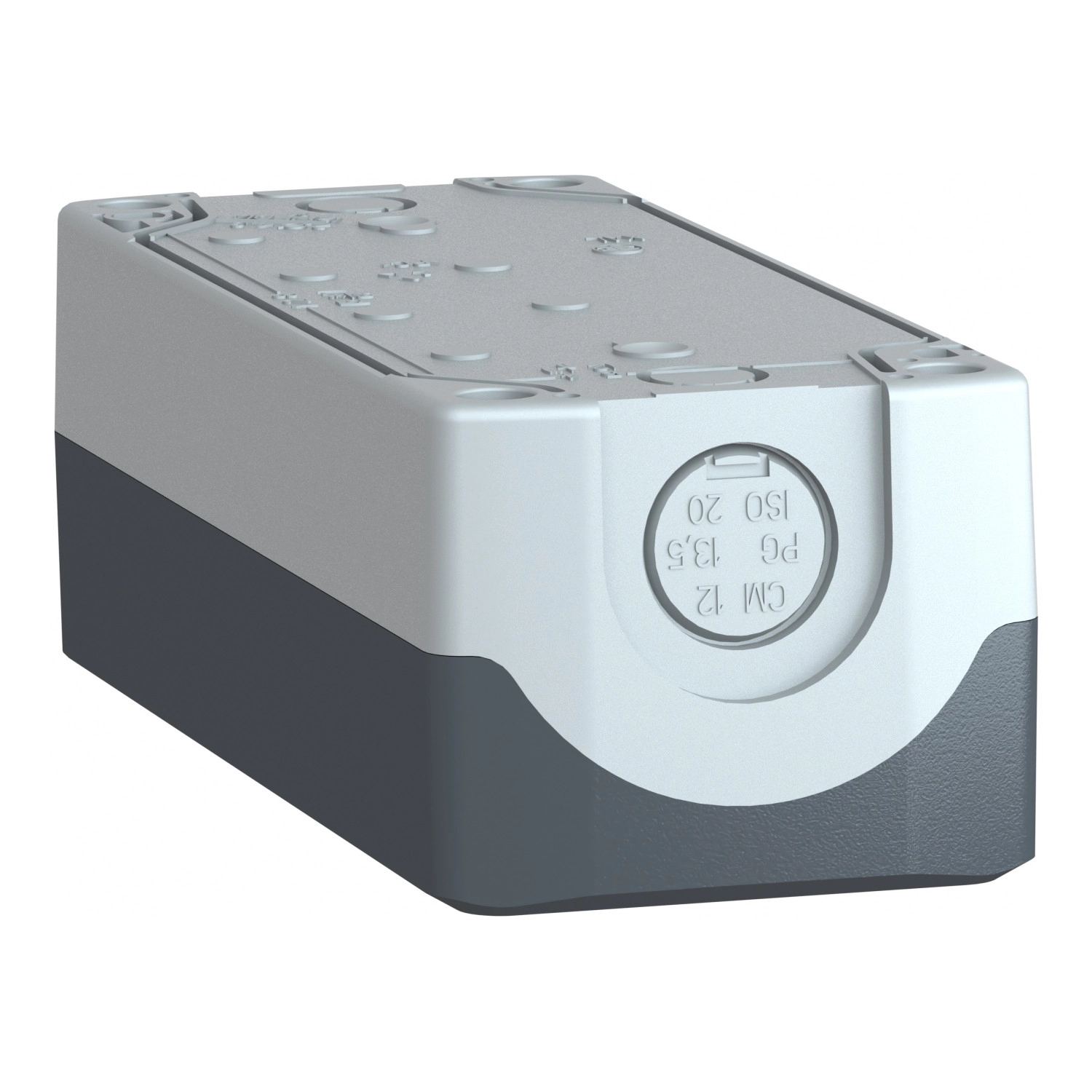

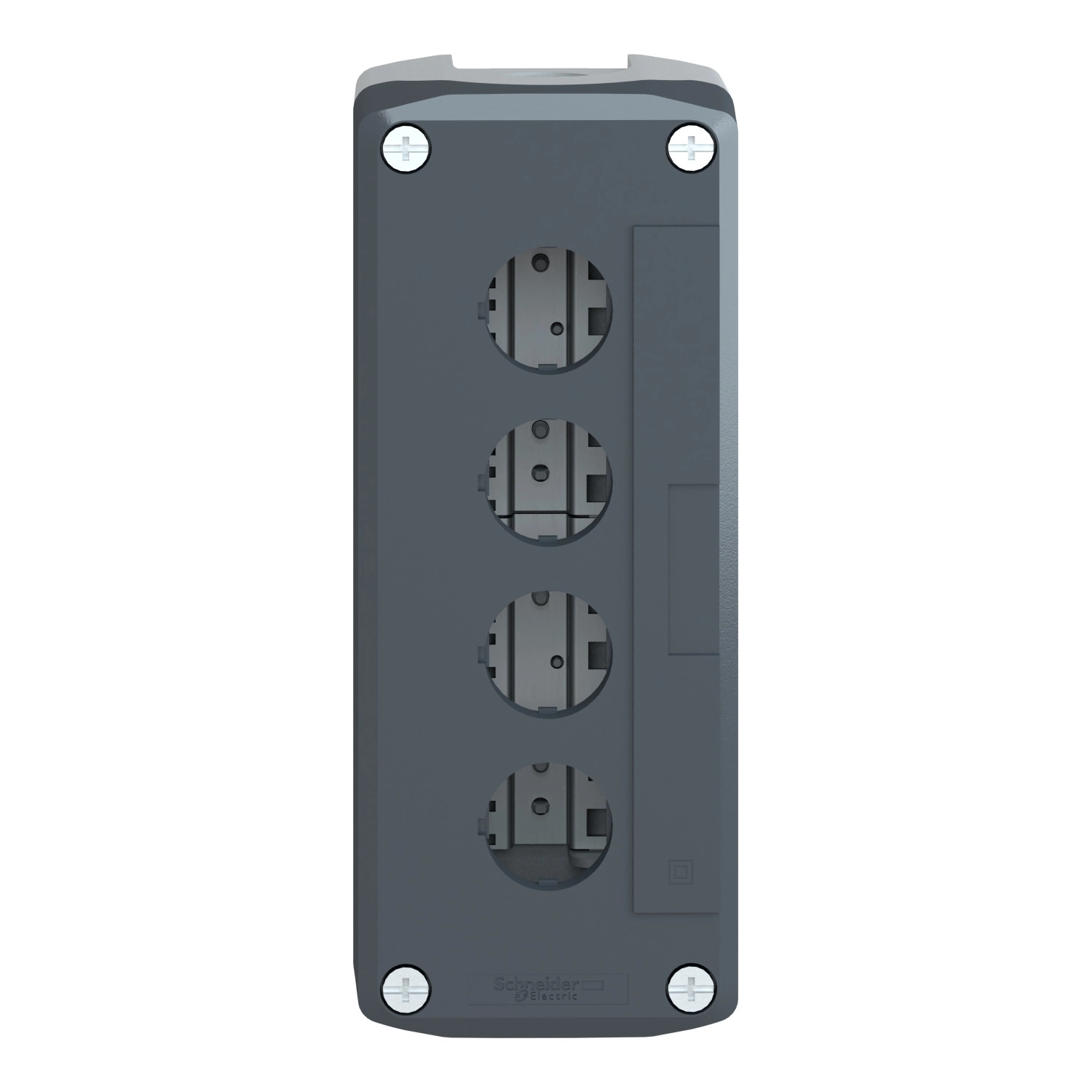

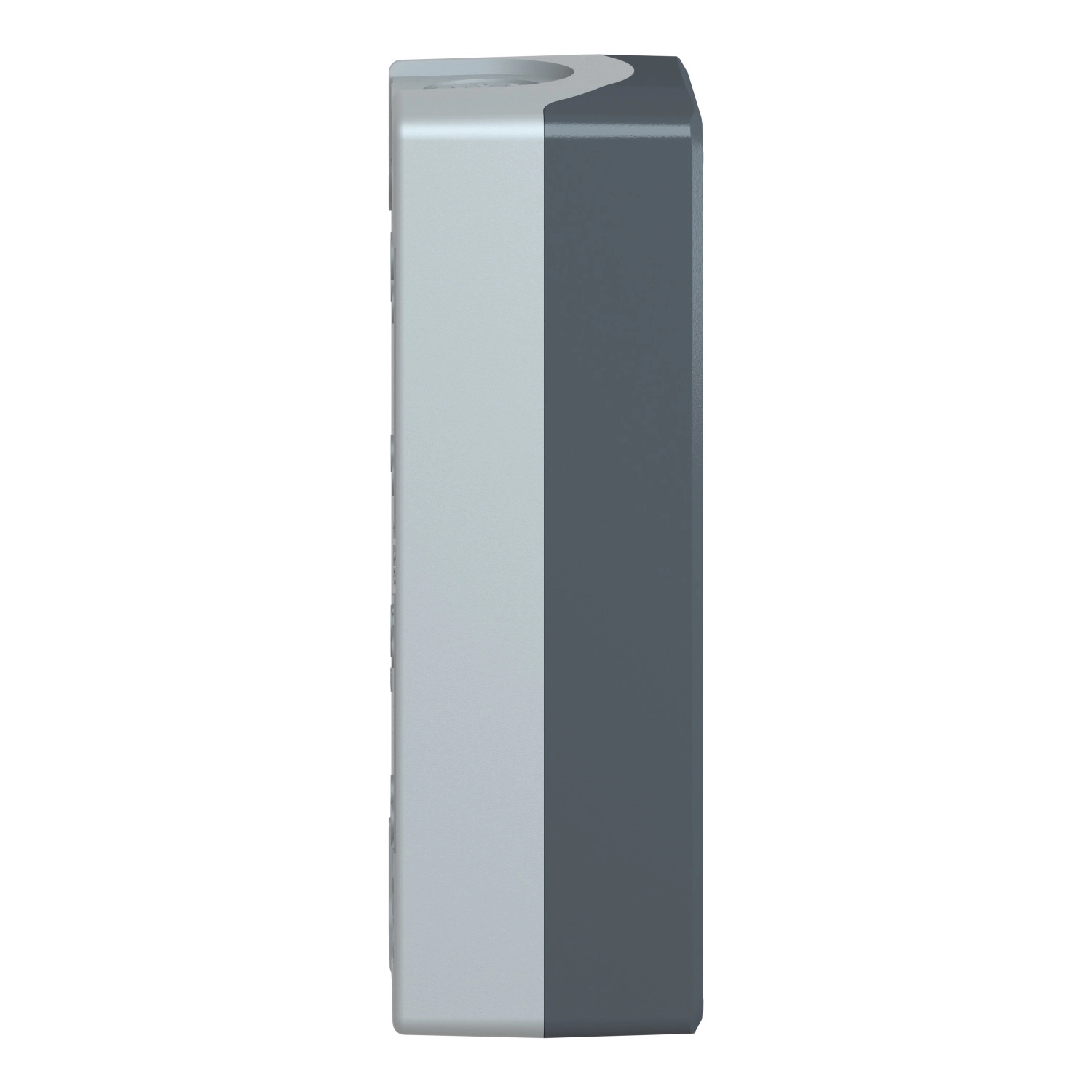

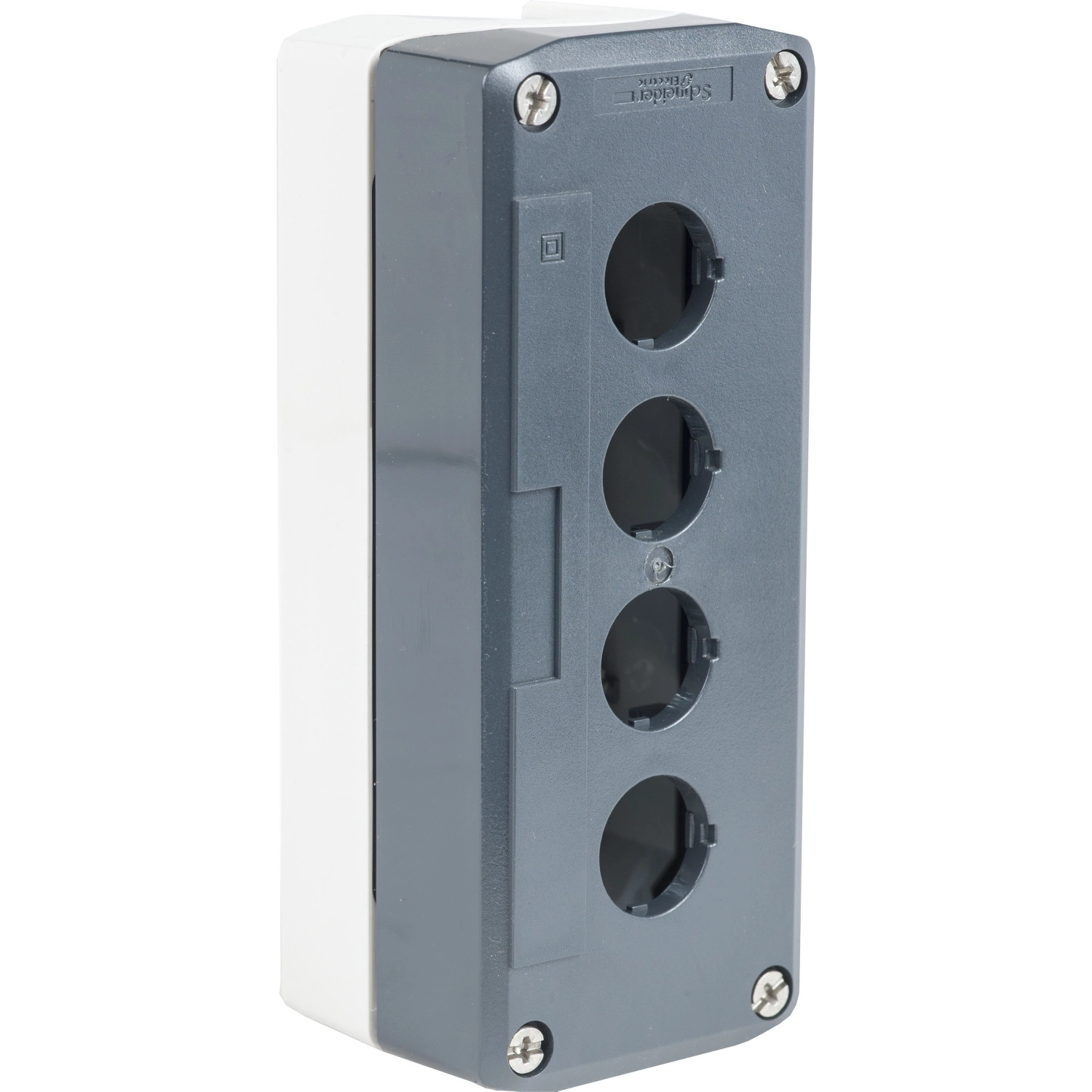

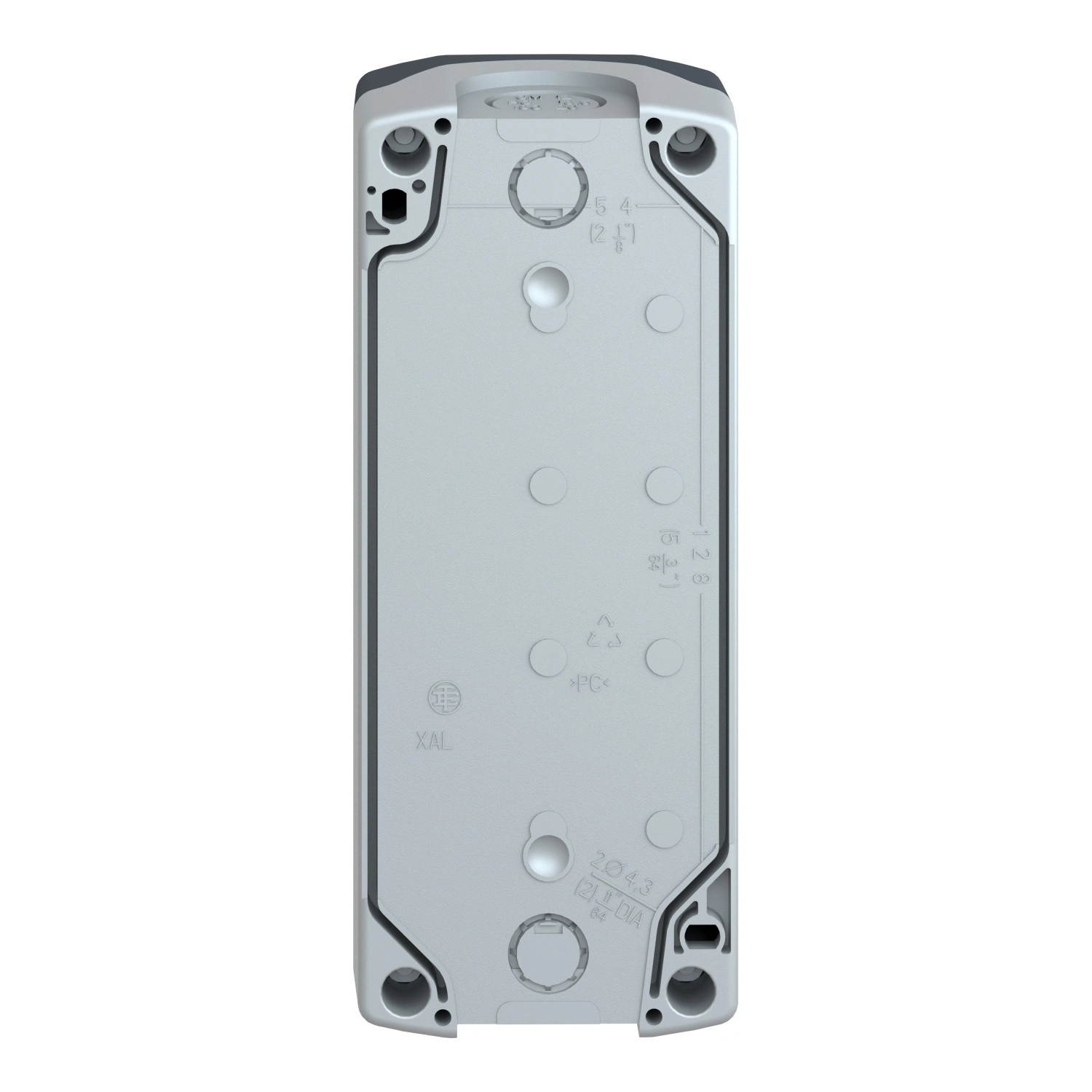

A Schneider Electric Harmony XALD04H7 egy kiváló minőségű üres vezérlőállomás, mely kifejezetten XB5 Ø 22 mm-es vezérlő- és jelzőegységek befogadására terveztek. Ez a rendkívül sokoldalú vezérlőállomás 4 kivágással rendelkezik, ami lehetővé teszi különböző konfiguráció kialakítását az ipari alkalmazásokhoz.

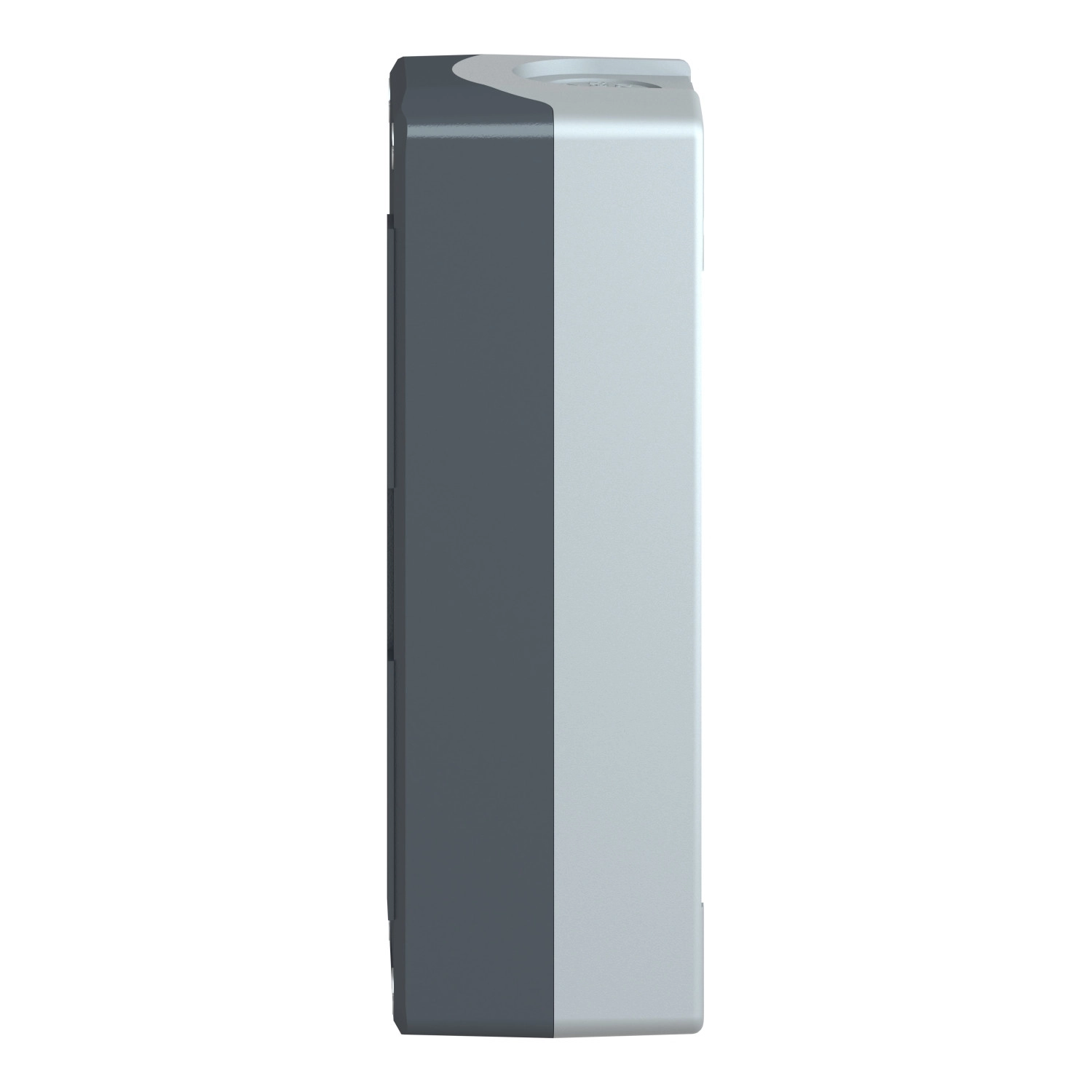

A Harmony XALD termékcsalád tagjaként a kivitel kéttónusú, esztétikus megjelenést biztosít a sötétszürke (RAL 7016) fedéllel és világosszürke (RAL 7035) alappal. Az egész szerkezet polikarbonátból készült, ami kiváló mechanikai ellenállást és tartósságot biztosít még a legigényesebb ipari környezetben is. A kiválóan megtervezett vezérlőállomás számos különböző nyomógomb és jelzőegység befogadására alkalmas, például nyomógombok, visszajelző lámpák, választókapcsolók, gomba fejű nyomógombok és vészleállító gombok – ezáltal rendkívül sokoldalú megoldást kínál az ipari automatizálási és vezérlési alkalmazásokhoz.
A termék kiemelkedő védelemmel rendelkezik a por és nedvesség ellen, amit az IP66, IP67, IP69 és IP69K védettségi besorolások bizonyítanak, összhangban az IEC 60529 szabvánnyal. Ez a védettség lehetővé teszi a használatát még olyan környezetben is, ahol nagy nyomású (7000000 Pa) mosás történik 55 °C-os vízsugárral, akár 0,1 méteres távolságból. A kábelbemenet rugalmas megoldást kínál: 2 kiüthető nyílás áll rendelkezésre a kábelbevezetéshez 14 mm-es szorítókapacitással, valamint 2 kiüthető nyílás a Pg 13 kábelcsavarokhoz és ISO M20 mérethez, 12 mm-es szorítókapacitással. Az üzemeltetési hőmérséklet-tartomány rendkívül széles, -40°C és 70°C között, ami a legszélsőségesebb környezeti feltételek között is megbízható működést tesz lehetővé.
Az XALD04H7 modell UL és CSA tanúsítvánnyal rendelkezik, ami igazolja, hogy megfelel az észak-amerikai piacok szigorú biztonsági követelményeinek. A termék rugalmas szerelési lehetőségekkel érkezik, lehetővé téve mind az elülső, mind a hátsó rögzítést a konkrét alkalmazástól függően. Vízszintesen 1 sorban, függőlegesen pedig 4 sorban helyezkednek el a kivágások, ami esztétikus és praktikus elrendezést biztosít. A Schneider Electric XALD04H7 tökéletes választás olyan környezetben, ahol robusztus, megbízható és sokoldalú vezérlőállomásra van szükség, amely ellenáll a kemény ipari körülményeknek.
Schneider Electric Harmony XALD04H7 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XALD
Terméktípus: Üres vezérlőállomás
Rövid terméknév: XALD
Felhasználási terület: XB5 Ø 22 mm vezérlő és jelzőegységekhez
Kivágások száma: 4 kivágás
Fizikai jellemzők
Ház alapjának színe: Világosszürke (RAL 7035)
Fedél színe: Sötétszürke (RAL 7016)
Anyag: Polikarbonát
Kábelbevezetés: 2 kiüthető nyílás kábelbevezetéshez, szorítókapacitás: 14 mm
2 kiüthető nyílás Pg 13 kábelcsavarhoz és ISO M20, szorítókapacitás: 12 mm
Védettség
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Telepítési és működési adatok
Összeszerelés módja: Vevői összeszereléshez
Vízszintes sorok száma: 1
Függőleges sorok száma: 4
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Rögzítési mód: Elülső rögzítés
Hátsó rögzítés
Elektromos összetételi kód: MR1, SR1, SR2, SF2, MF2, MF1, PF2, PR1, PF1, SF1
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, UL
