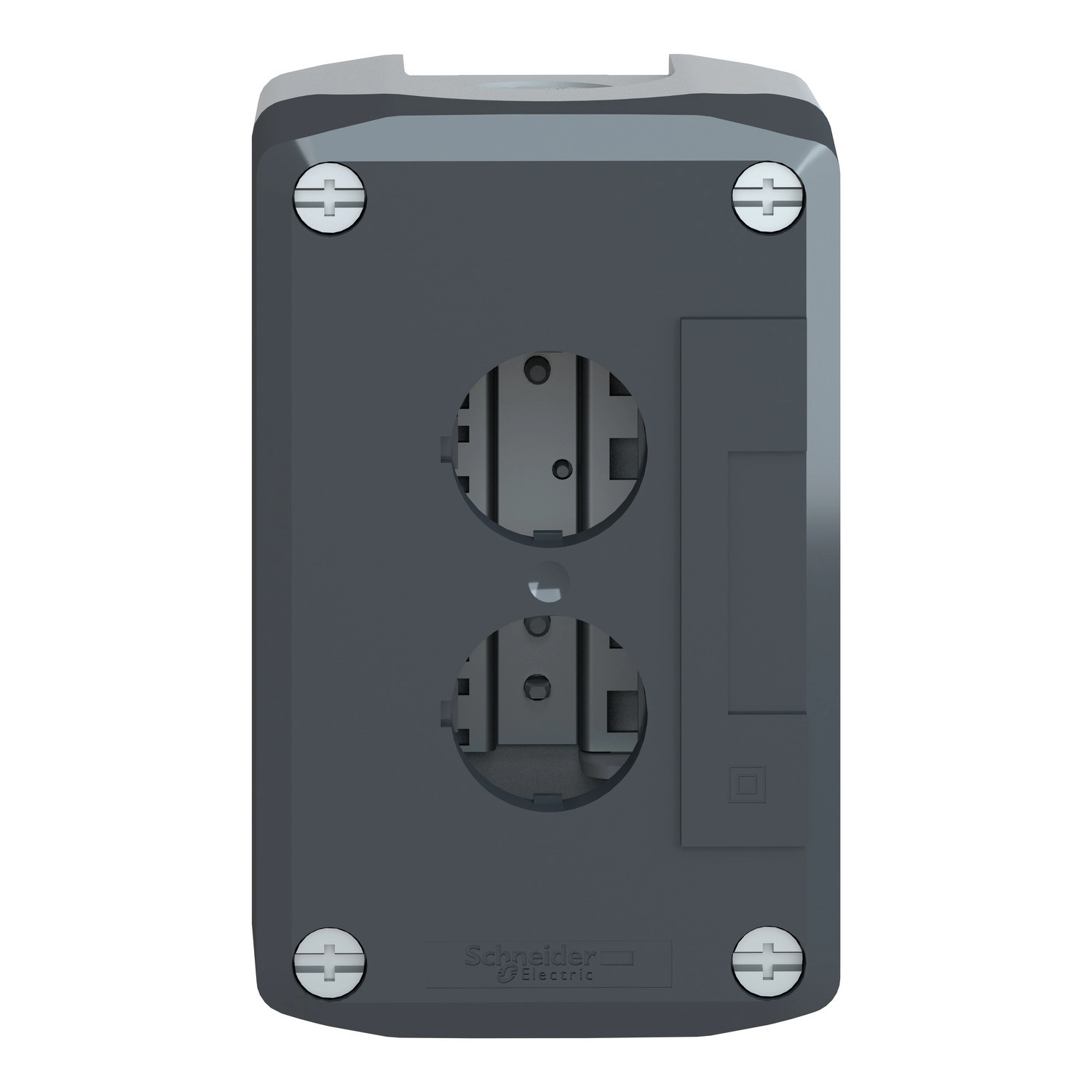

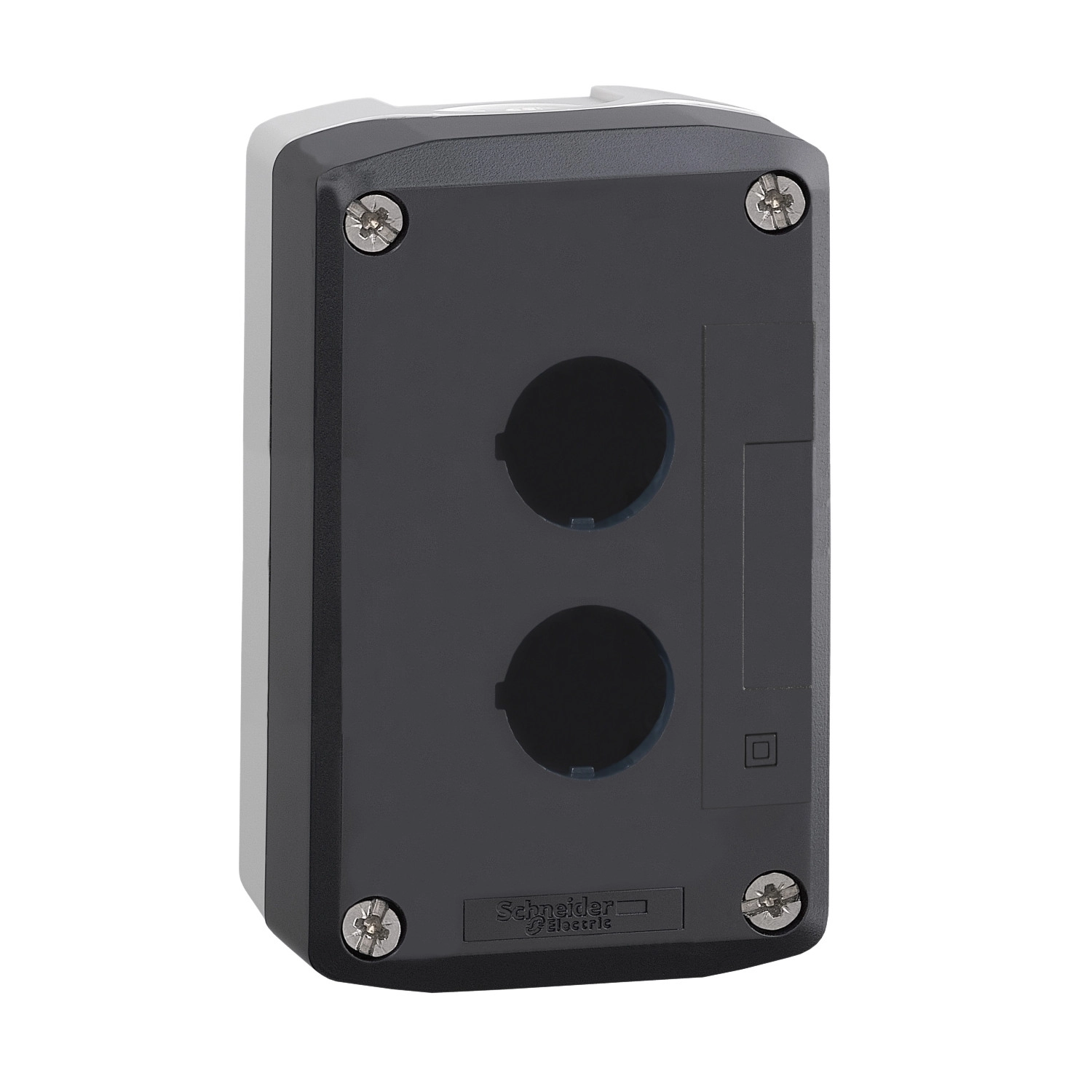

A Schneider Electric Harmony XALD termékcsalád XALD02 típusú üres nyomógomb tokozata egy sokoldalú, kompakt kivitelű, széleskörű ipari alkalmazásra tervezett vezérlőegység. Ez a praktikus tokozat két kivágással rendelkezik, és kifejezetten a 22 mm átmérőjű XB5 vezérlő és jelzőegységekhez lett kialakítva, így ideális választás ipari automatizálási és vezérlési rendszerekben.

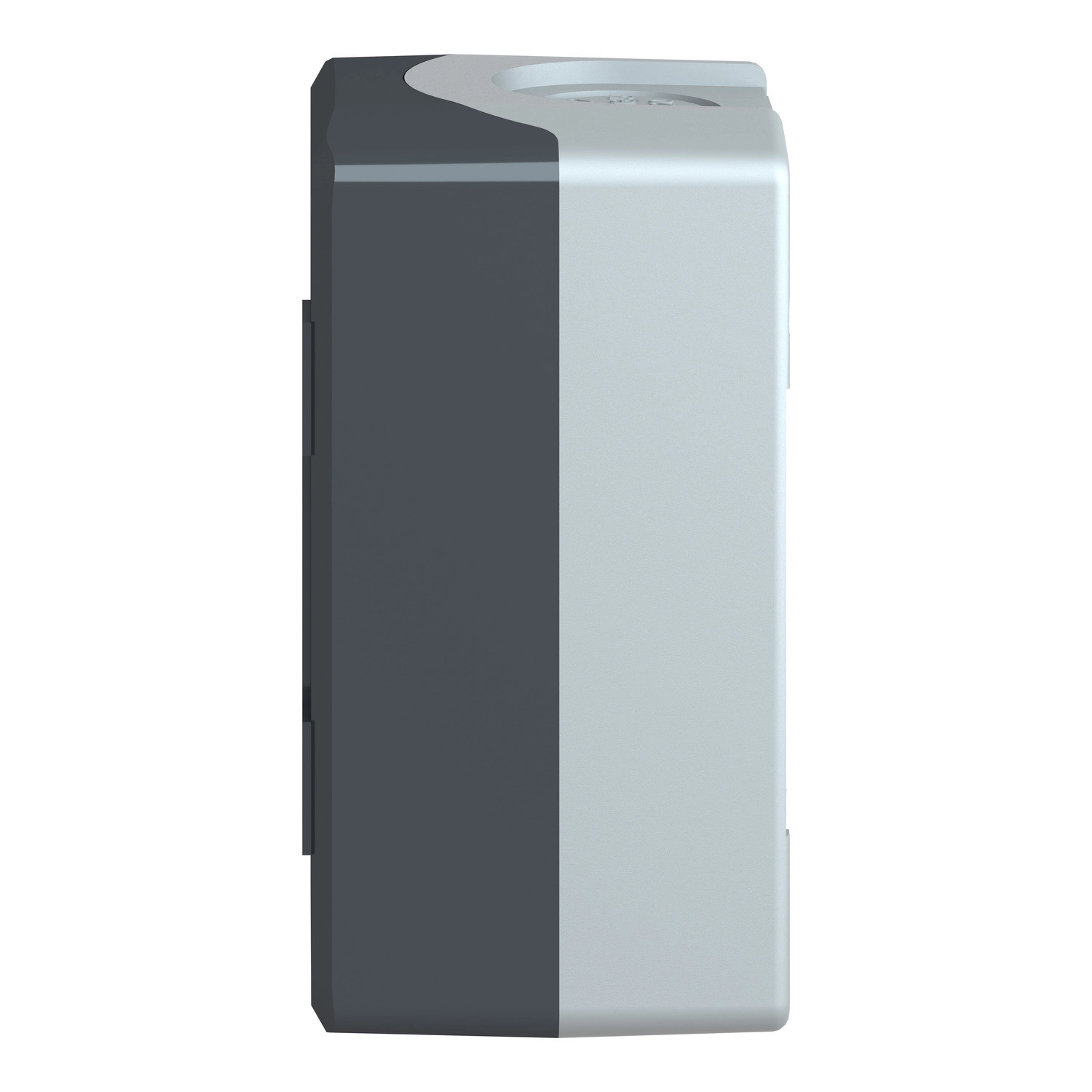

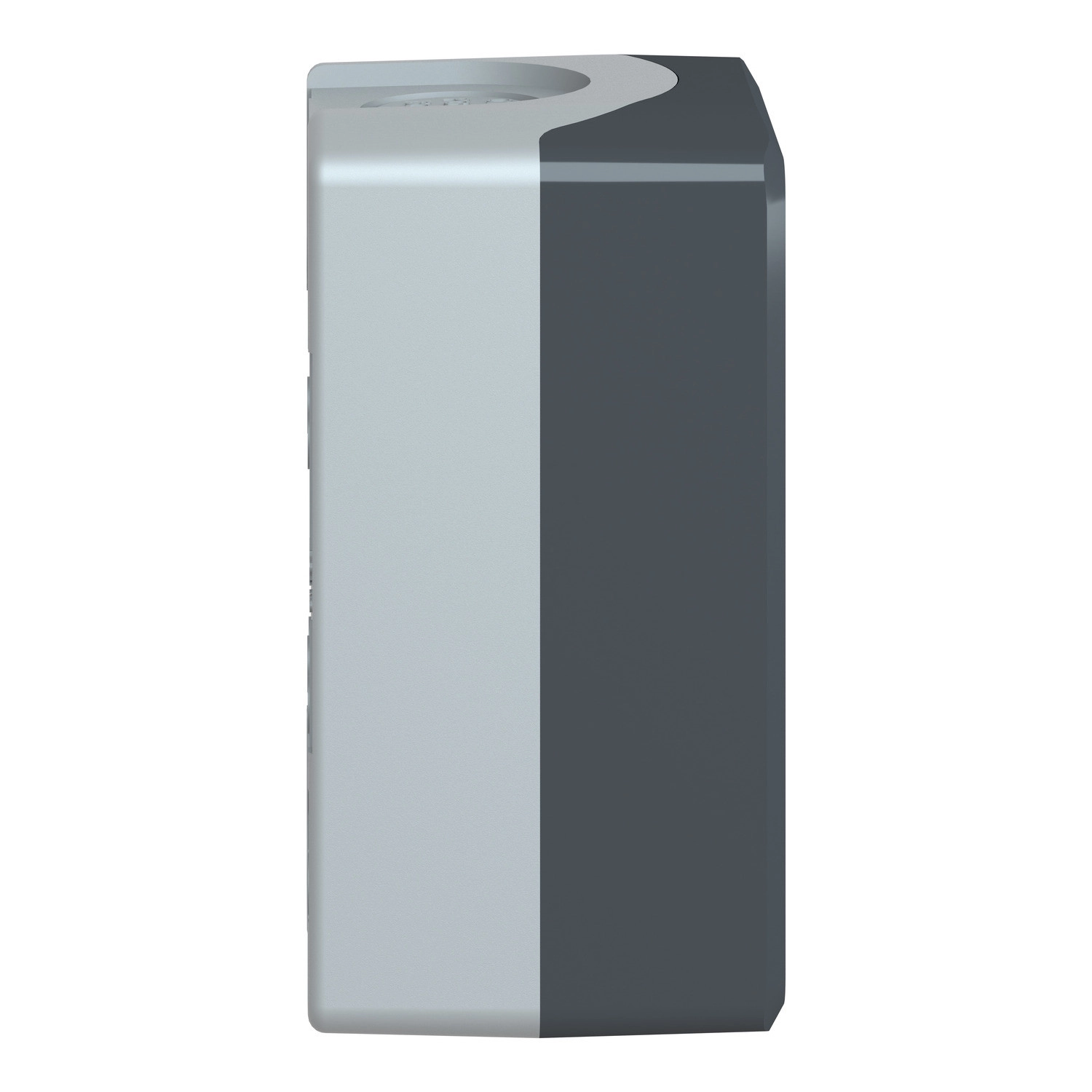

A tokozat robosztus polikarbonát anyagból készült, amely kiemelkedő mechanikai ellenállóképességet biztosít a nehéz ipari környezetben is. A világosszürke (RAL 7035) alapszín és a sötétszürke (RAL 7016) fedél kombinációja nemcsak esztétikus megjelenést kölcsönöz, hanem praktikus is, mivel jól illeszkedik az ipari környezetbe. Az XALD02 tokozat különösen előnyös olyan helyzetekben, ahol kompakt méretű, de megbízható vezérlőállomásra van szükség, és ahol a környezeti feltételek fokozott védelmet igényelnek.
A Harmony XALD02 tokozat kiemelkedő IP védettséggel rendelkezik: IP66, IP67, IP69 és IP69K szabványoknak egyaránt megfelel az IEC 60529 szerint. Ez azt jelenti, hogy teljesen por- és vízbiztos, valamint ellenáll a nagynyomású mosásnak (akár 7000000 Pa nyomás 55 °C-on, 0,1 m távolságból), ami ideálissá teszi olyan környezetekben, ahol rendszeres tisztítás szükséges, például élelmiszeriparban vagy más higiéniai szempontból kritikus területeken. A termék TH védőkezeléssel is rendelkezik, tovább növelve tartósságát extrém körülmények között is.
A tokozat rugalmas telepítési lehetőségeket kínál, hiszen mind elölről, mind hátulról szerelhető. A kábelbevezetés szintén változatos: 2 kilökhető nyílás található a kábelbevezetéshez 14 mm befogadóképességgel, valamint 2 kilökhető nyílás Pg 13 kábeltömszelencéhez és ISO M20 szabványhoz, 12 mm befogadóképességgel. A tokozat egy vízszintes és két függőleges sorban elrendezett kivágással rendelkezik, ami optimális elrendezést tesz lehetővé a nyomógombok, kapcsolók és jelzőfények számára. Az XALD02 széles üzemeltetési hőmérséklet-tartománya (-40...+70 °C) lehetővé teszi a termék használatát szélsőséges környezetekben is, legyen szó akár kültéri, akár beltéri alkalmazásokról.
Harmony XALD XALD02 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XALD
Termék vagy komponens típus: Üres vezérlőállomás
Eszköz rövid neve: XALD
Termék rendeltetése: XB5 Ø 22 mm vezérlő és jelzőegységekhez
Kivágások száma: 2 kivágás
Tokozat alapjának színe: Világosszürke (RAL 7035)
Fedél színe: Sötétszürke (RAL 7016)
Anyag: Polikarbonát
Kábelbevezetés
2 kilökhető nyílás kábelbevezetéshez, befogadóképesség: 14 mm

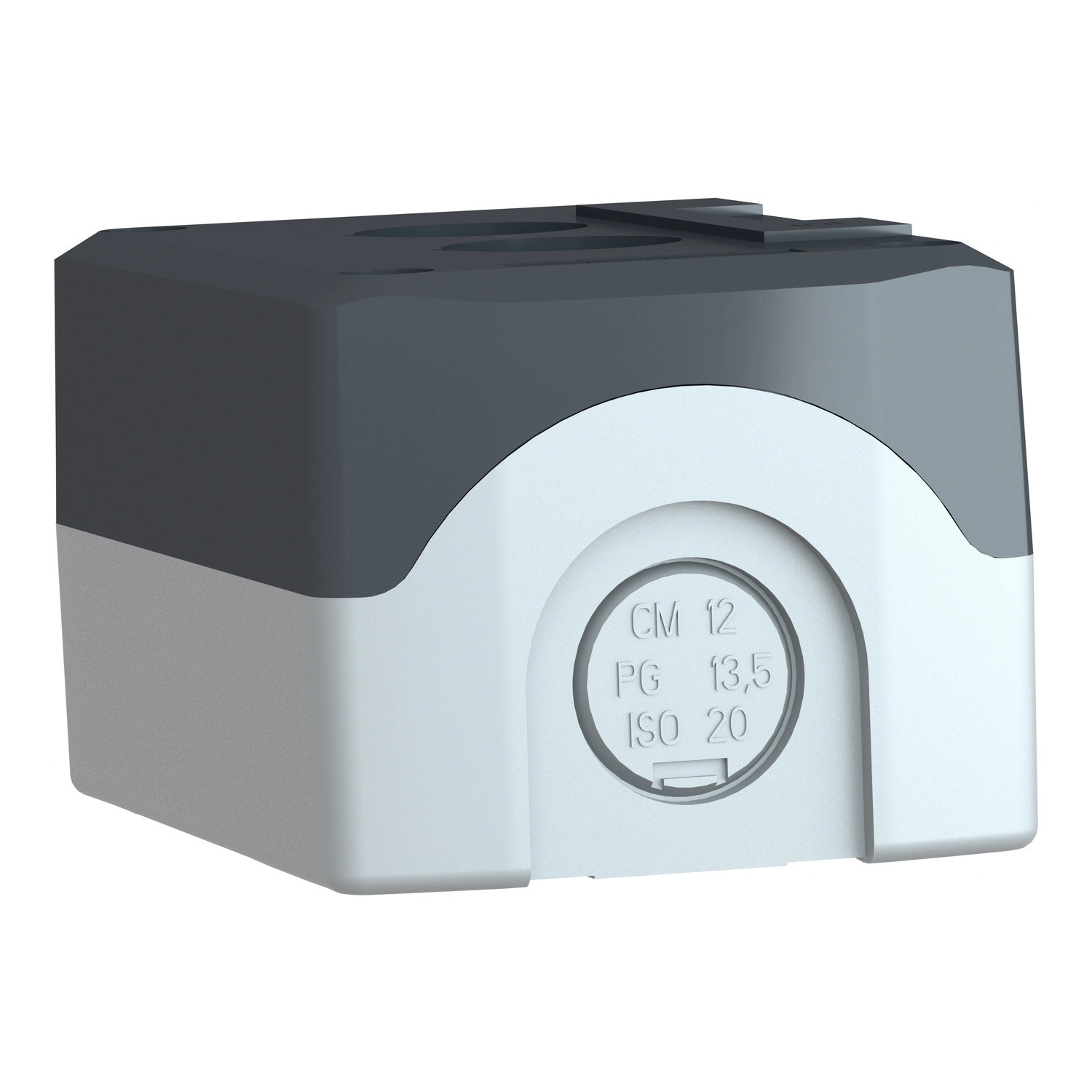

2 kilökhető nyílás Pg 13 kábeltömszelencéhez és ISO M20, befogadóképesség: 12 mm
Védettség
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállóság: IK03 az IEC 62262 szerint
Kiegészítő információk
Összeszerelés módja: Vevői összeszereléshez
Vízszintes sorok száma: 1
Függőleges sorok száma: 2
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m

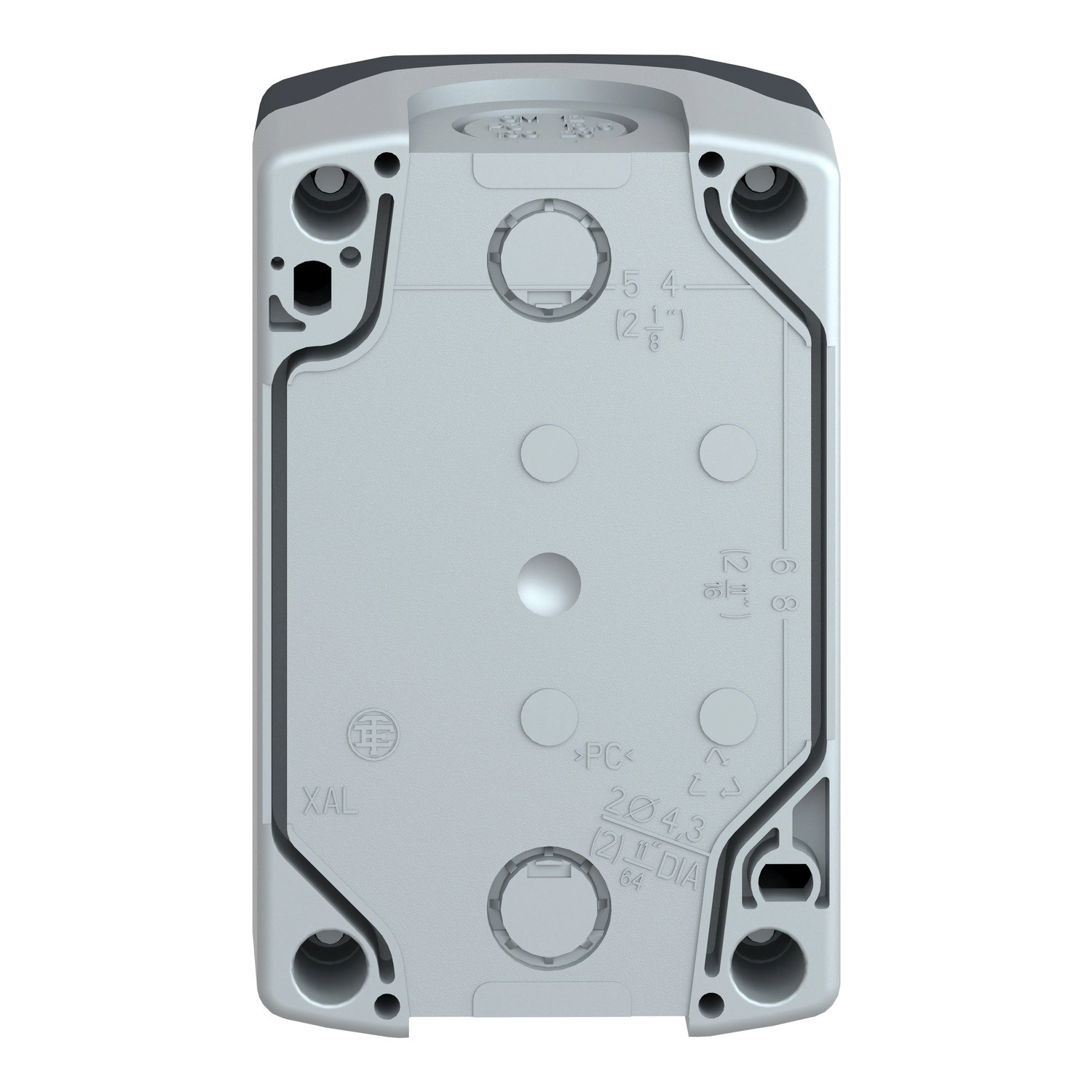

Blokk szerelése: Elülső szerelés, Hátsó szerelés
Elektromos összetétel kód: MF1, MF2, PR1, SF1, SR1, MR1, SR2, PF2, PF1, SF2
Termékcsoport: 2 kivágás
Termékcsalád: Standard szürke
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Szabványok
IEC 60947-5-4, UL 508, IEC 60947-5-5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
