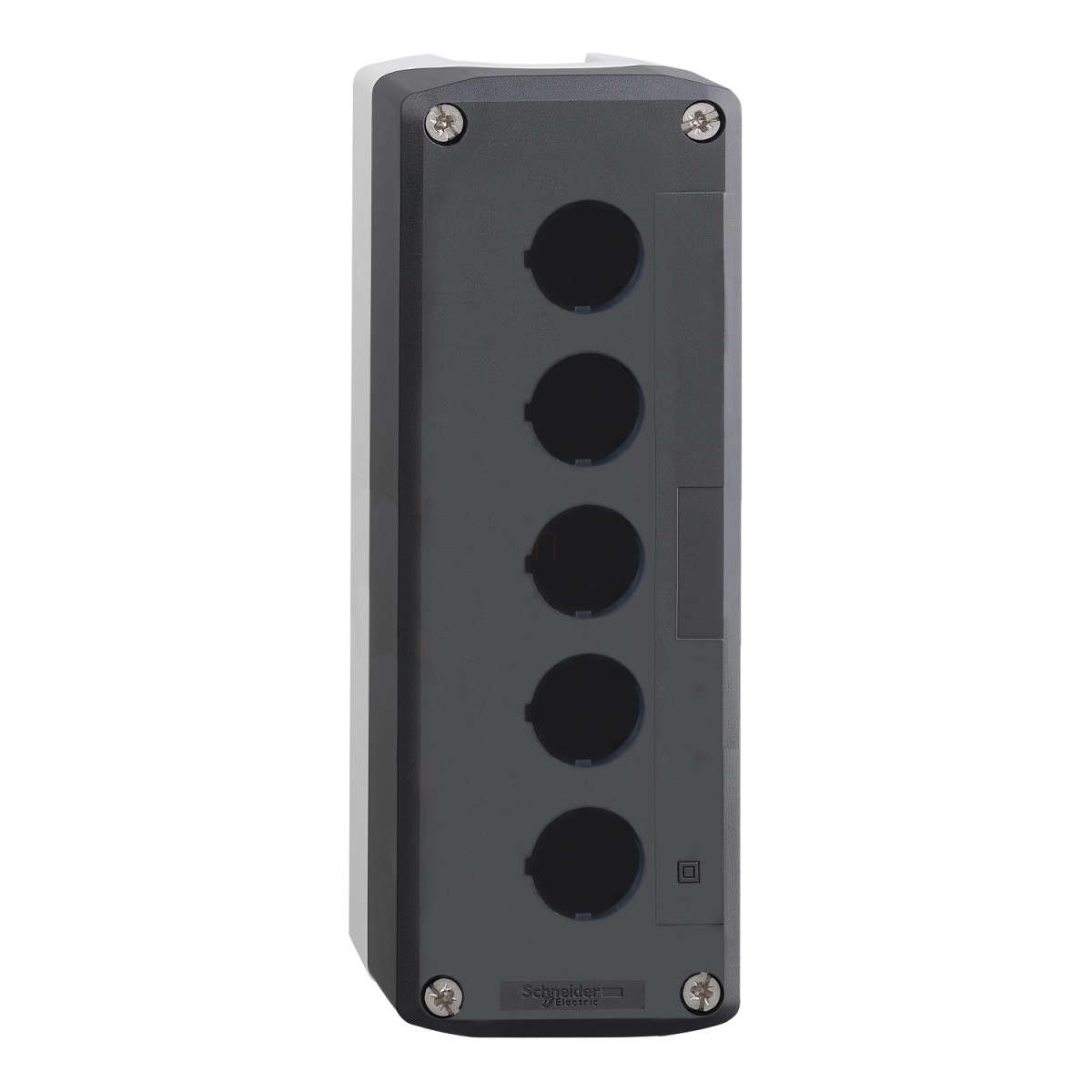

A Schneider Electric Harmony XALD termékcsaládba tartozó XALD05 üres vezérlőállomás ideális megoldást kínál ipari környezetben használt vezérlő és jelző egységek elhelyezésére. Ez a sokoldalú tokozat kifejezetten a 22 mm átmérőjű XB5 típusú nyomógombok és jelzőlámpák számára lett kialakítva, összesen 5 kivágással rendelkezik, amelyek egy sorban helyezkednek el.
A Harmony XALD05 kiemelkedő védelmi tulajdonságokkal rendelkezik, amelyek lehetővé teszik a legigényesebb ipari környezetekben való alkalmazását is. IP66, IP67, IP69 és IP69K védettségi osztályoknak egyaránt megfelel az IEC 60529 szabvány szerint, így tökéletesen ellenáll a pornak és a víz behatolásának. Különösen figyelemre méltó a nagynyomású mosóval szembeni ellenállása, amely 7000000 Pa nyomást is kibír 55 °C-on, 0,1 m távolságból. A tokozat megfelel a NEMA 13 és NEMA 4X előírásainak is, valamint IK03 fokú ütésállósággal rendelkezik az IEC 62262 szabvány szerint.
A termék világosszürke (RAL 7035) alapszínű tokozattal és sötétszürke (RAL 7016) fedéllel rendelkezik, anyaga polikarbonát, amely kiváló mechanikai és kémiai ellenállóképességet biztosít. A kábelbevezetés rugalmasan megoldható: 2 kiüthető nyílással rendelkezik a kábelbevezetéshez maximum 14 mm befogadóképességgel, valamint 2 kiüthető nyílással a Pg 13 kábelvezetőkhöz és ISO M20 szabványú kábelvezetőkhöz, maximum 12 mm befogadóképességgel. A készülékház hátsó vagy előlapi rögzítéssel is felszerelhető, így a telepítési igényeknek megfelelően konfigurálható.
A Schneider Electric XALD05 vezérlőállomás számos különböző vezérlőegységgel használható, többek között hagyományos nyomógombokkal, jelzőlámpákkal, világító nyomógombokkal, kiemelkedő nyomógombokkal, választókapcsolókkal, gombafejű nyomógombokkal, reteszelő gombafejű vészleállító nyomógombokkal és kulcsos kapcsolókkal. A megfelelő elektromos összetételi kódokkal (SR2, PR1, SR1, MR1, MF2, MF1, SF1, PF2, PF1, SF2) kompatibilis, így különböző vezérlési megoldások kialakíthatók a segítségével. A termék üzemi és tárolási hőmérséklet-tartománya rendkívül széles: -40°C és +70°C között használható és tárolható, ami biztosítja a megbízható működést szélsőséges környezeti feltételek mellett is.
Schneider Electric Harmony XALD - XALD05 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XALD
Termék vagy komponens típusa: Üres vezérlőállomás
Eszköz rövidített neve: XALD
Termék rendeltetése: XB5 Ø 22 mm vezérlő és jelző egységek számára
Kivágások száma: 5 kivágás
Tokozat alapjának színe: Világosszürke (RAL 7035)
Fedél színe: Sötétszürke (RAL 7016)
Anyag: Polikarbonát
Kábelbevezetés és védettség
Kábelbevezetés: 2 kiüthető nyílás a kábelbevezetéshez, befogadóképesség: 14 mm
2 kiüthető nyílás Pg 13 kábelvezető és ISO M20 számára, befogadóképesség: 12 mm
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szerelési és kiegészítő adatok
Összeszerelés módja: Vásárlói összeszereléshez
Vízszintes sorok száma: 1
Függőleges sorok száma: 5
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Blokk rögzítése: Hátsó rögzítés, előlapi rögzítés
Elektromos összetételi kód: SR2, PR1, SR1, MR1, MF2, MF1, SF1, PF2, PF1, SF2
Környezeti specifikációk
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Szabványok
IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, JIS C8201-1
