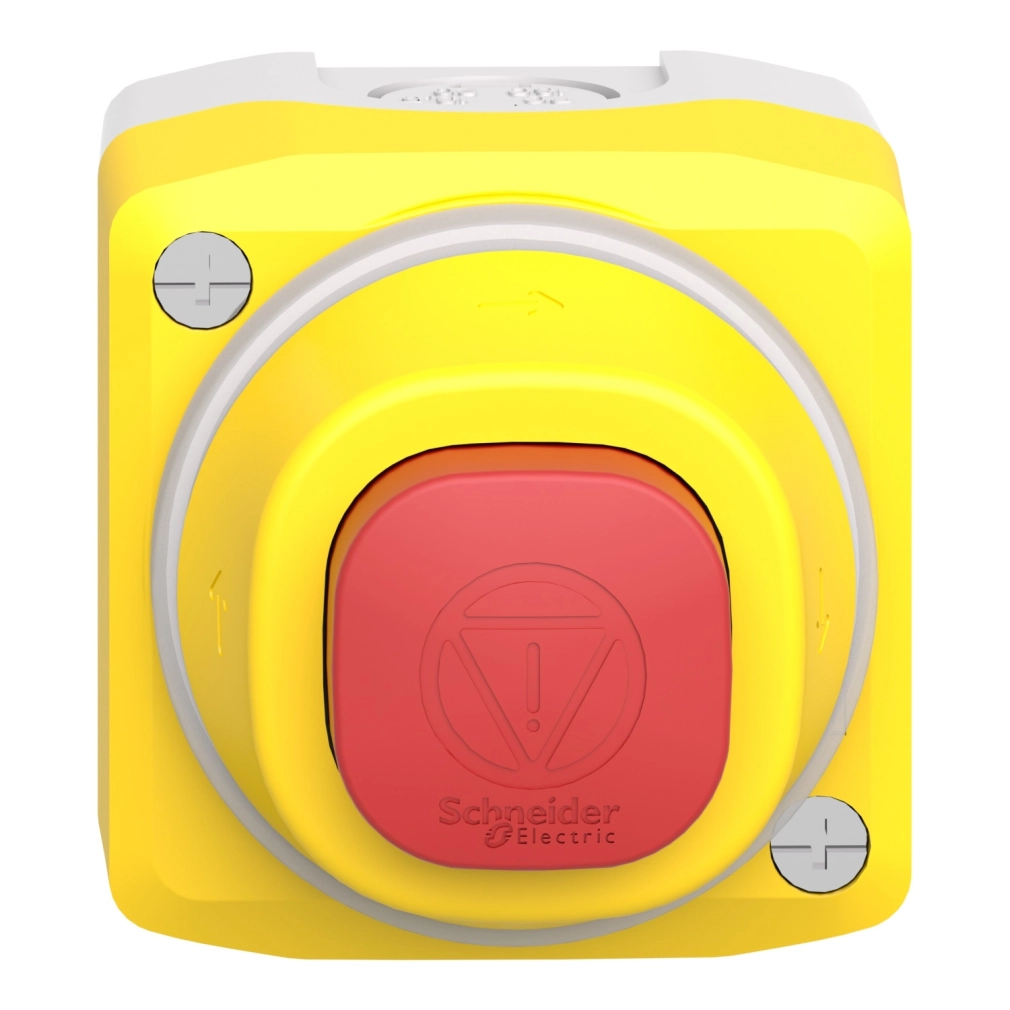

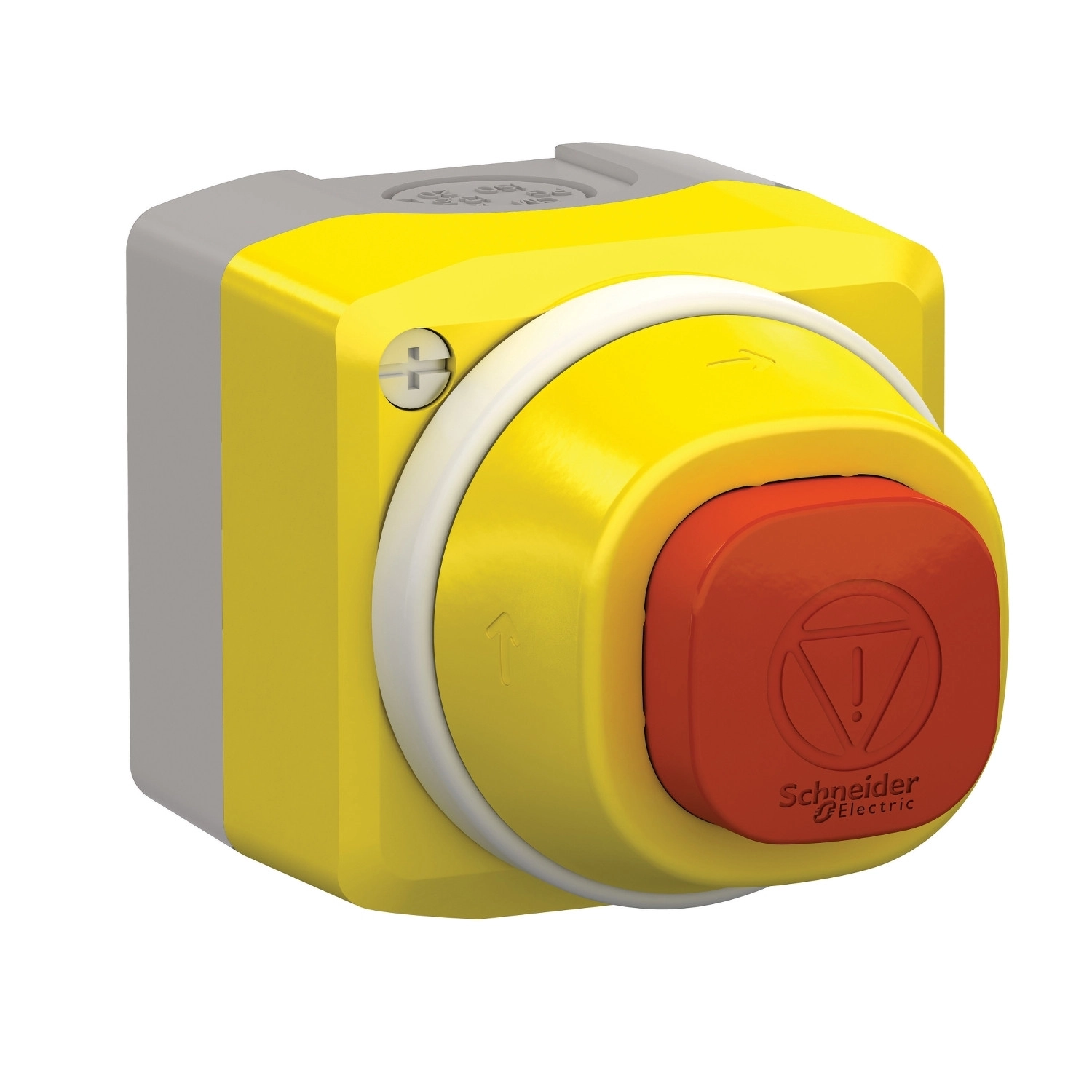

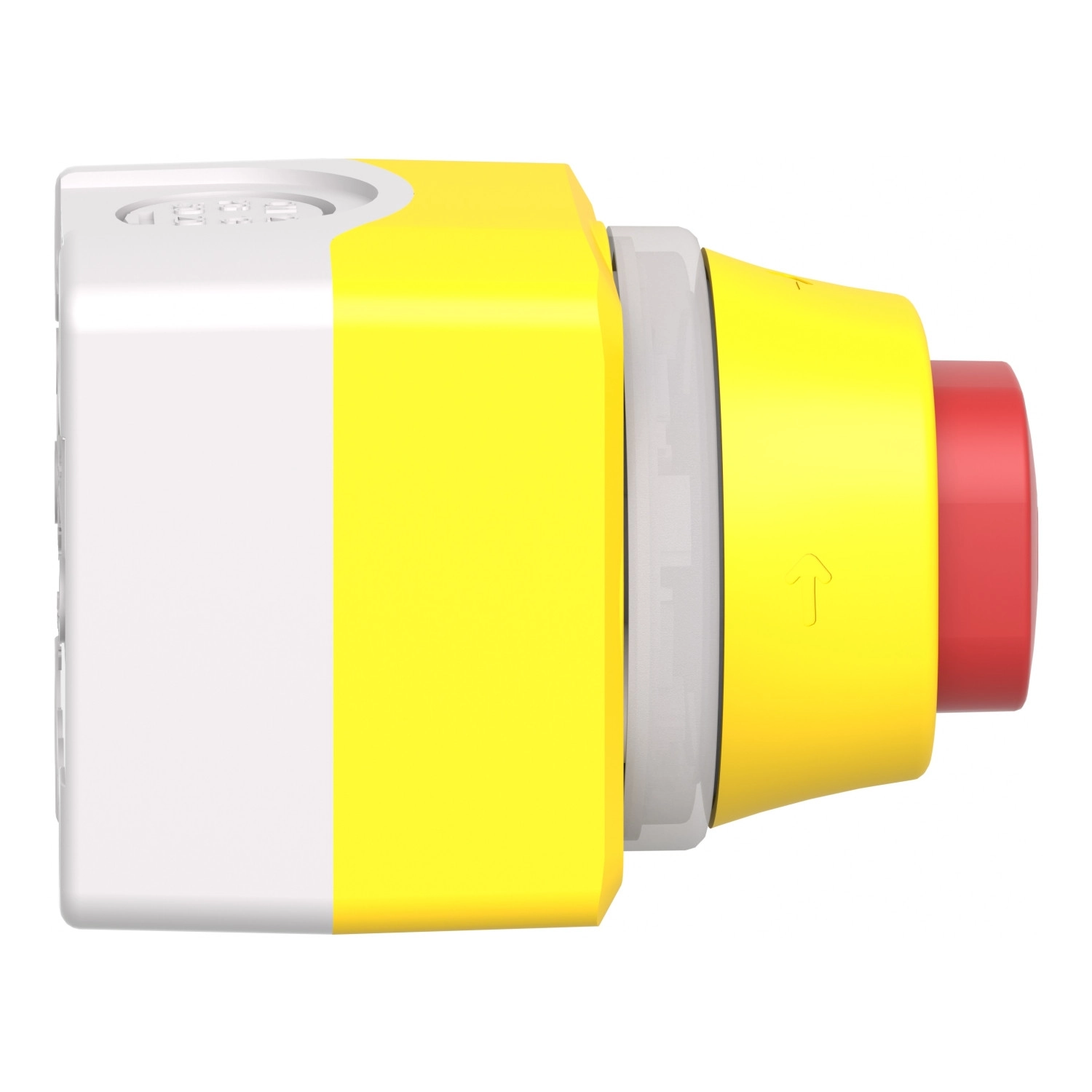

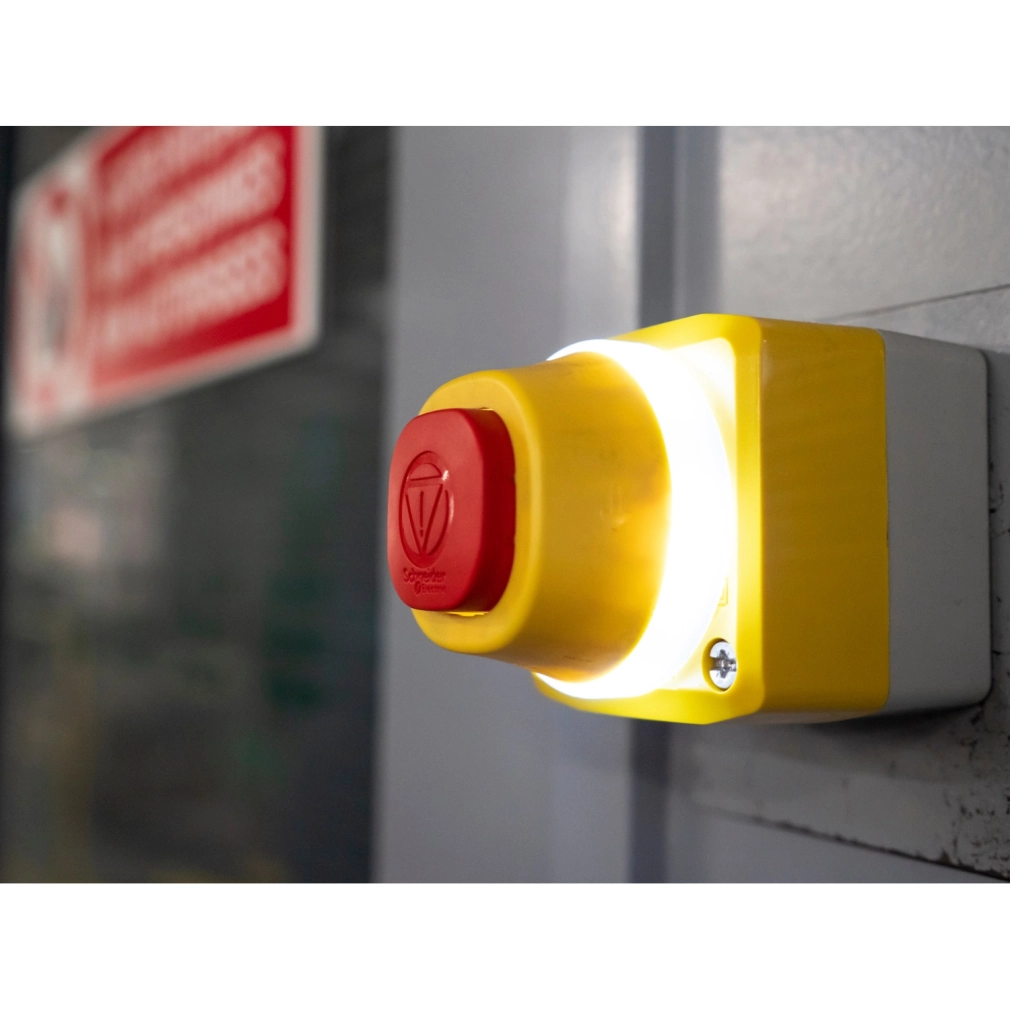

Schneider Electric Harmony XALK - XALK84W3BE - tokozott vészgomb, piros világító gyűrű, forgatásra kioldó, 24VAC/DC, 1NO+1NC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A vezérlőállomás fő eleme egy piros, 32 mm-es négyzet alakú gombfejjel rendelkező vészleállító nyomógomb, amely világítással is el van látva. A működtetés után a forgatásos kioldás (Turn to release) biztosítja, hogy a vészleállítás csak szándékos beavatkozással legyen visszaállítható. A készülék 1 NO (alaphelyzetben nyitott) és 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik, így rugalmasan illeszthető különböző vezérlési architektúrákba. A működtető erő 44 N, míg a teljes működési út 4,3 mm, amelyből az NC érintkező állapotváltozásához 1,5 mm szükséges.
Az XALK84W3BE tápfeszültsége 24 V AC/DC, ami rendkívül univerzálissá teszi a felhasználás szempontjából. Figyelemre méltó az IP besorolása, amely IP66, IP67, IP69, IP69K védettséget biztosít, ezáltal ellenáll a pornak és a nagy nyomású vízsugárnak is (akár 7000000 Pa 55°C-on, 0,1 m távolságból). A mechanikai tartósság szempontjából kiemelkedő, hogy 300000 működési ciklust garantál, valamint ütésállósága is figyelemre méltó: IK05 besorolású az IEC 62262 szabvány szerint.
A készülék csatlakozási lehetőségei rugalmasak: csavaros sorkapcsokkal rendelkezik, amelyek maximum 2×1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak kábelvéggel, illetve minimum 1×0,22 mm² keresztmetszetű vezeték csatlakoztatható kábelvég nélkül. A kábelbevezetés egy 0-14 mm átmérőjű kábel számára kiüthető nyíláson keresztül, vagy két Pg 13 / ISO M20 0-12 mm méretű tömszelencén keresztül lehetséges. A beépített érintkezők anyaga ezüstötvözet (Ag/Ni), amelyek kiváló villamos tulajdonságokkal rendelkeznek, és az IEC 60947-5-4 szerinti megbízhatósága Λ < 10exp(-6) 5 V, 1 mA esetén.
A vezérlőállomás villamos jellemzői közül kiemelendő a 10 A-es hagyományos szabad levegőn történő hőáram (Ith), a 600 V-os névleges szigetelési feszültség (Ui), valamint a 6 kV-os névleges impulzus-állóképesség (Uimp). Az üzemi áram (Ie) AC-15 kategóriában például 3 A 240 V-nál, vagy DC-13 kategóriában 0,55 A 125 V-nál. Ezek az adatok biztosítják, hogy a termék széles körben alkalmazható legyen különböző ipari környezetekben, különösen olyan helyeken, ahol a biztonság kritikus tényező.
Schneider Electric Harmony XALK - XALK84W3BE -tokozott vészgomb, piros világító gyűrű, forgatásra kioldó, 24VAC/DC, 1NO+1NC műszaki adatok
Főbb jellemzők
Terméktípus: Komplett vezérlőállomás
Termékcsalád: Harmony XALK
Rövid terméknév: XALK
Rendeltetés: XB5 Ø 22 mm vezérlő- és jelzőegységekhez

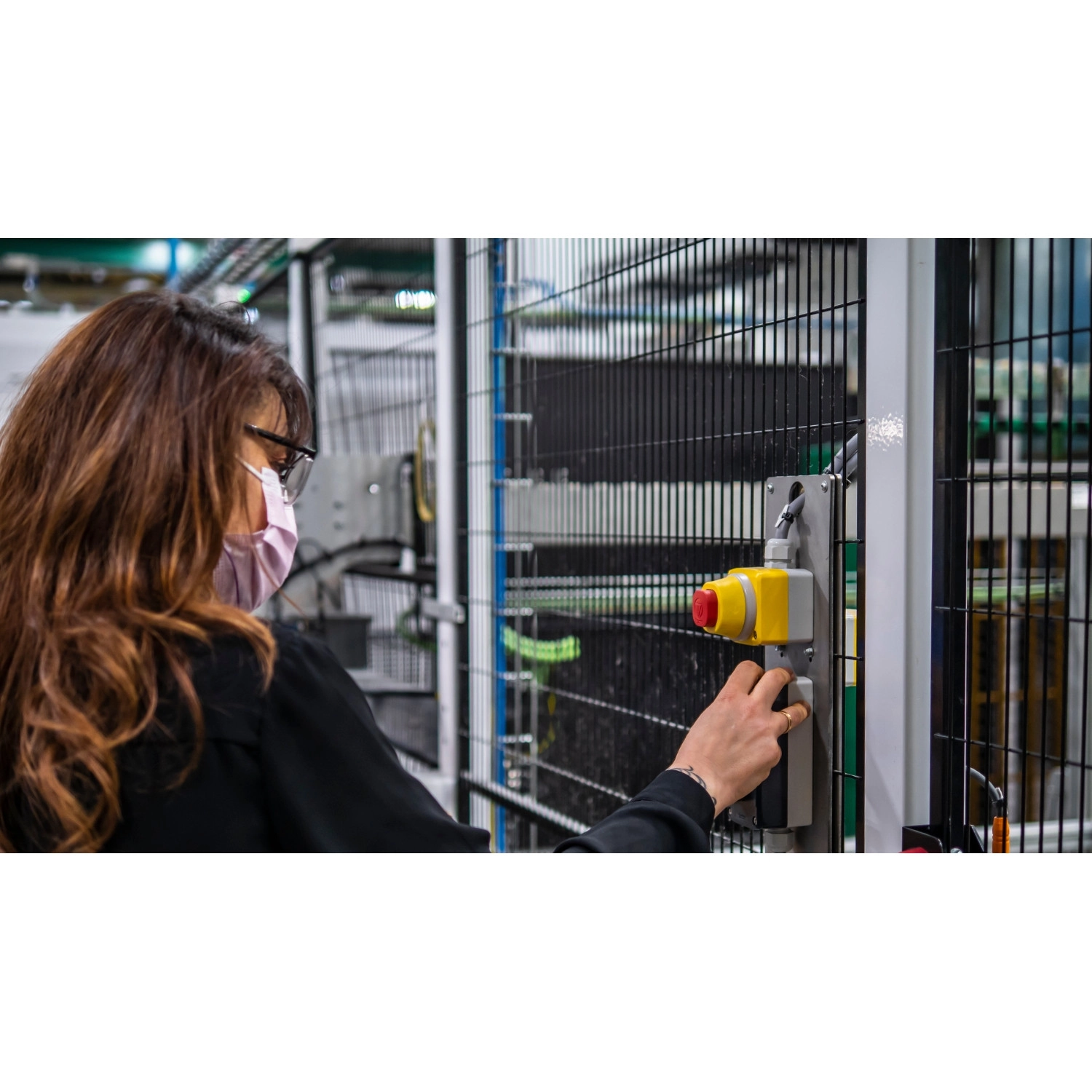

Vezérlőállomás alkalmazás: Vészkapcsolási funkció, vészleállítási funkció
Fizikai jellemzők
Ház alapszíne: Világosszürke (RAL 7035)
Fedél színe: Sárga (RAL 1021)
Anyag: Polikarbonát
Működtető profil: Piros négyzet alakú 32 mm
Működtetők leírása: Piros jelöletlen 1 NO + 1 NC
Visszaállítás: Elforgatással oldható
Vezérlőállomás összetétele: 1 gomba fejű nyomógomb, piros 1 NO + 1 NC
Elektromos jellemzők
Érintkezés működése: Lassú-bontás
Névleges tápfeszültség: 24 V AC/DC
AC vezérlő feszültség: 24 V, 50 Hz és 60 Hz
DC vezérlő feszültség: 24 V
Villamos szigetelési osztály: II. osztály az IEC 61140 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus-állóképesség: 6 kV az IEC 60947-1 szerint
Csatlakozás és telepítés

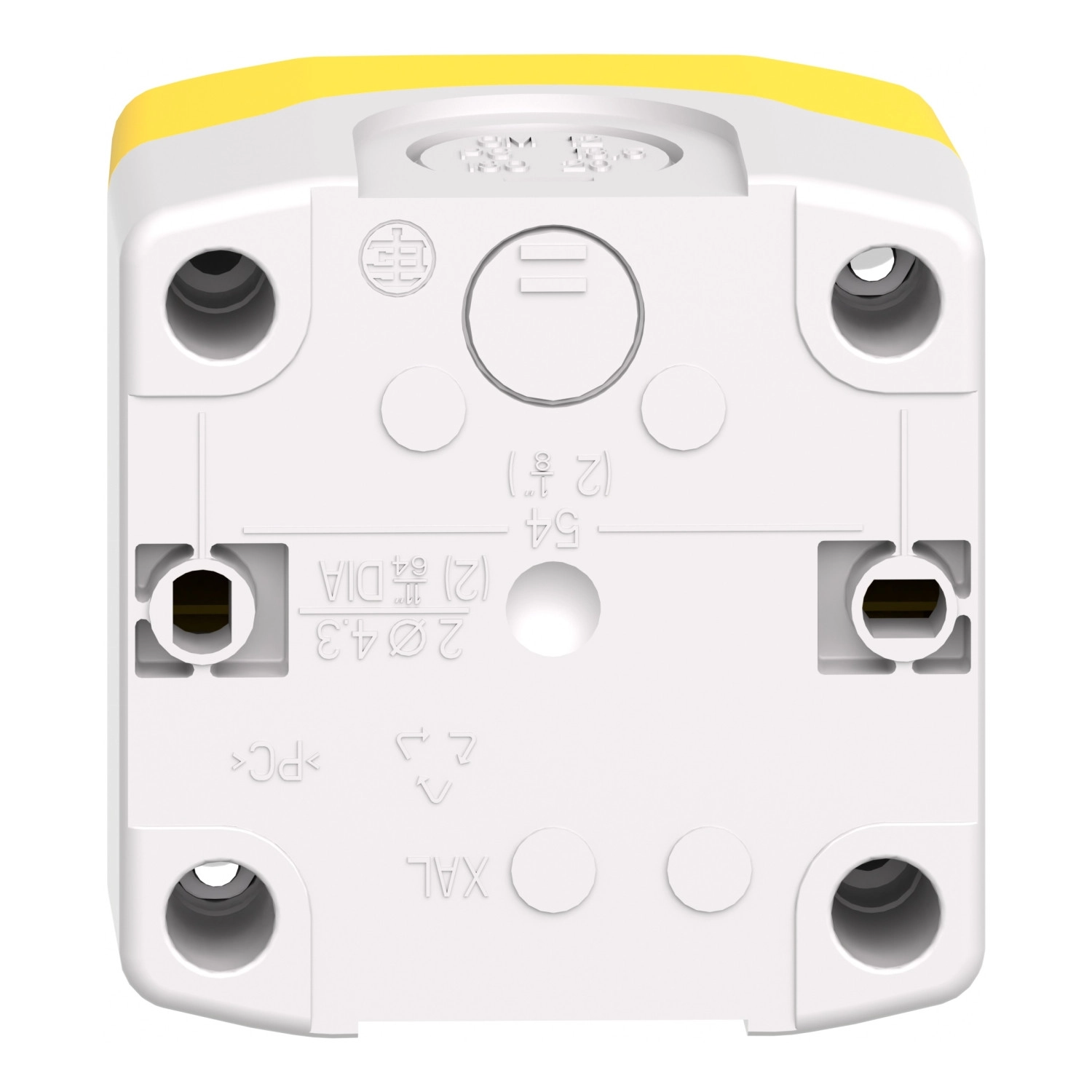

Kábelbevezetés: 1 kiüthető nyílás kábelbevezetéshez 0...14 mm, 2 kiüthető nyílás Pg 13 tömszelencéhez és ISO M20 0...12 mm
Csatlakozások - kapcsok: Csavaros szorító kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Védettség és tartósság
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint, 13-as típus az UL 50E szerint, 12-es típus az UL 50E szerint, 4-es típus az UL 50E szerint, 4X-es típus az UL 50E szerint
IK védettségi fokozat: IK05 az IEC 62262 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 300000 ciklus
Működési úthossz: 1,5 mm (NC állapotváltoztatás), 4,3 mm (teljes út)
Működtetési erő: 44 N
Megfelelőség és szabványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C 4520
Terméktanúsítványok: UL listázott, CSA
Pozitív nyitás: IEC 60947-5-1 K függelék szerinti
Környezeti paraméterek
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
