A Schneider Electric Harmony sorozatú XAPD4505 jelzésű fém öntött tokozat kiváló megoldást kínál ipari vezérlőrendszerek kiépítéséhez, ahol fontos a tartósság és a megbízhatóság. Ez a termék a Harmony XAP termékcsalád része, amely kifejezetten a 22 mm-es vezérlő- és jelzőegységek befogadására terveztek.

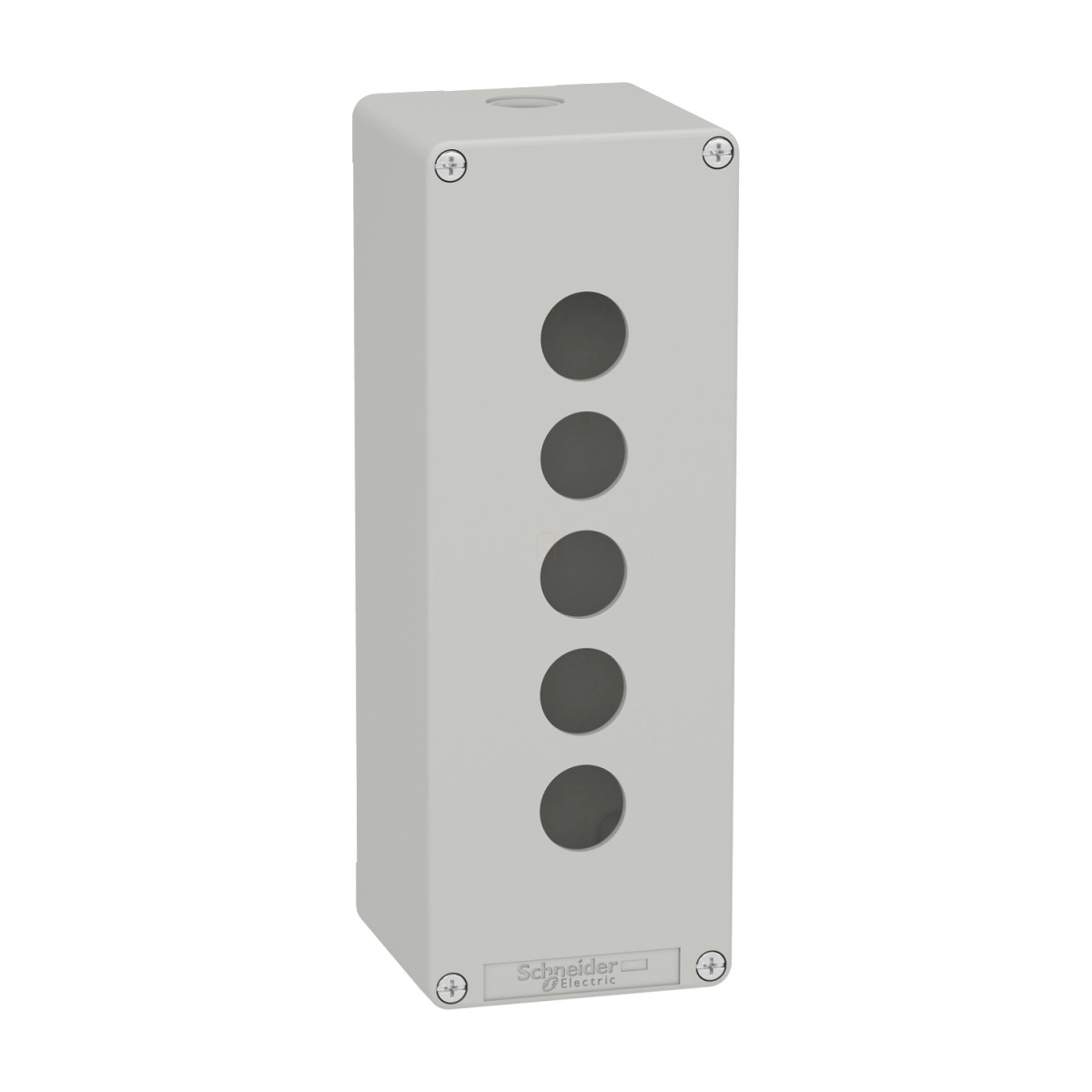

A XAPD4505 egy olyan prémium minőségű, öntött cink ötvözetből készült üres vezérlőállomás, amely 5 kivágással rendelkezik, így maximális rugalmasságot biztosít a vezérlőelemek elhelyezésében. A tokozat precízen kialakított 22 mm átmérőjű nyílásai tökéletesen illeszkednek a Schneider Electric XB2 SL sorozatú vezérlőkhöz és jelzőegységekhez. A függőlegesen elhelyezett kivágások egymástól 30 mm távolságra vannak, és egyetlen függőleges oszlopban helyezkednek el. A szürke (RAL 7035) színű kivitelű tokozat nemcsak funkcionális, de esztétikailag is illeszkedik az ipari környezetbe.
A XAPD4505 technikai paraméterei kimagaslóak. A tokozat 80 x 220 mm-es előlapmérettel, valamint 77 mm-es teljes mélységgel rendelkezik, 74,5 mm-es használható belső mélységet biztosítva a beépített komponenseknek. A tokozat kábelbevezetése M25 x 1,5 méretű menetes kábeltömszelencével történik, amely az ISO szabványnak megfelelő. Ez a kialakítás megkönnyíti a telepítést és biztosítja a megfelelő tömítettséget. A kábelbevezető furatokhoz tartozik egy vakdugó is, amely 6 mm-rel túlnyúlik, így biztosítva a nem használt nyílások megfelelő zárását.
A termék kiemelkedő védelmi mutatókkal rendelkezik: IP65, IP66 és IP69 védettségi szinttel ellátott az EN/IEC 60529 és EN/IEC 60947-5-1 szabványoknak megfelelően. Emellett IK07 ütésállósági osztályba tartozik az IEC 62262 szerint. A tokozat I. érintésvédelmi osztályú az IEC 61140 szabványnak megfelelően. Ezek a specifikációk garantálják, hogy a termék megfelelően védett a por, a vízsugár, és akár a nagynyomású mosás ellen is, ami ideálissá teszi olyan környezetekben, ahol a tisztítási követelmények szigorúak. A termék TC típusú védőkezeléssel van ellátva, és széles hőmérsékleti tartományban működőképes: -25°C és +70°C között, miközben tárolási hőmérséklet-tartománya -40°C-tól +70°C-ig terjed. Ez biztosítja, hogy különböző ipari környezetekben is megbízhatóan működjön, legyen szó akár szélsőséges időjárási körülményekről is.
A Schneider Electric XAPD4505 terméke az EAC tanúsítvánnyal rendelkezik, amely igazolja, hogy megfelel az eurázsiai megfelelőségi követelményeknek. Igény esetén speciális vegyi anyagokkal szembeni ellenállást biztosító kezelés is kérhető a termékhez. A rögzítéshez két 5,6 mm átmérőjű, 19 mm mély furat található a tokozaton. A termék XAPD rövid névvel is ismert a Schneider Electric kínálatában, és darabonként kerül értékesítésre.
Schneider Electric Harmony - XAPD4505 -XAP, XB2 SL üres, cink ötvözet tokozat, szürke, M25, 22 mm műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAP
Termék vagy komponens típusa: Fém öntött üres vezérlőállomás
Eszköz rövid neve: XAPD
Termék rendeltetése: 22 mm átmérőjű vezérlő- és jelzőegységekhez
Termék előlap mérete: 80 x 220 mm
Használható mélység: 74,5 mm
Kivágások száma: 5 kivágás
Tokozat alapszíne: Szürke (RAL 7035)
Fedél színe: Szürke (RAL 7035)
Anyag: Fém öntött cink
IP védettségi fokozat: IP65 az EN/IEC 60529 és EN/IEC 60947-5-1 szerint
IP66 az EN/IEC 60529 és EN/IEC 60947-5-1 szerint
IP69 az EN/IEC 60529 és EN/IEC 60947-5-1 szerint
Kiegészítő információk
Függőleges sorok száma: 1
Vízszintes sorok száma: 5
Kivágások méretei: 22 mm átmérő
Vezérlőállomás típusa: Fém
Kábelbevezetés: 1 x kábeltömszelence az ISO szabványnak megfelelően
Menet típusa: M25 x 1,5
CAD teljes szélesség: 80 mm
CAD teljes magasság: 220 mm
CAD teljes mélység: 77 mm
Környezet
Védőkezelés: TC
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -25...70 °C
Áramütés elleni védelem osztálya: I. osztály az IEC 61140 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Vegyi anyagokkal szembeni ellenállás: Speciális kezelés kérésre elérhető
Termék tanúsítványok: EAC
Méretek és rögzítés
5 kivágás, kivágás távolsága 22,5 mm ± 0,2 mm (függőleges szerelés)
Függőleges távolság: 30 mm
Vízszintes távolság: a doboz közepén
2 x 5,6 mm átmérőjű lyukak, 19 mm mélységűek a rögzítéshez
1 lyuk, vakdugóval (6 mm/0,24 hüvelyk kinyúlással), ISO M25 x 1,5 kábeltömszelencéhez
1 lyuk, vakdugó nélkül, ISO M25 x 1,5 kábeltömszelencéhez
