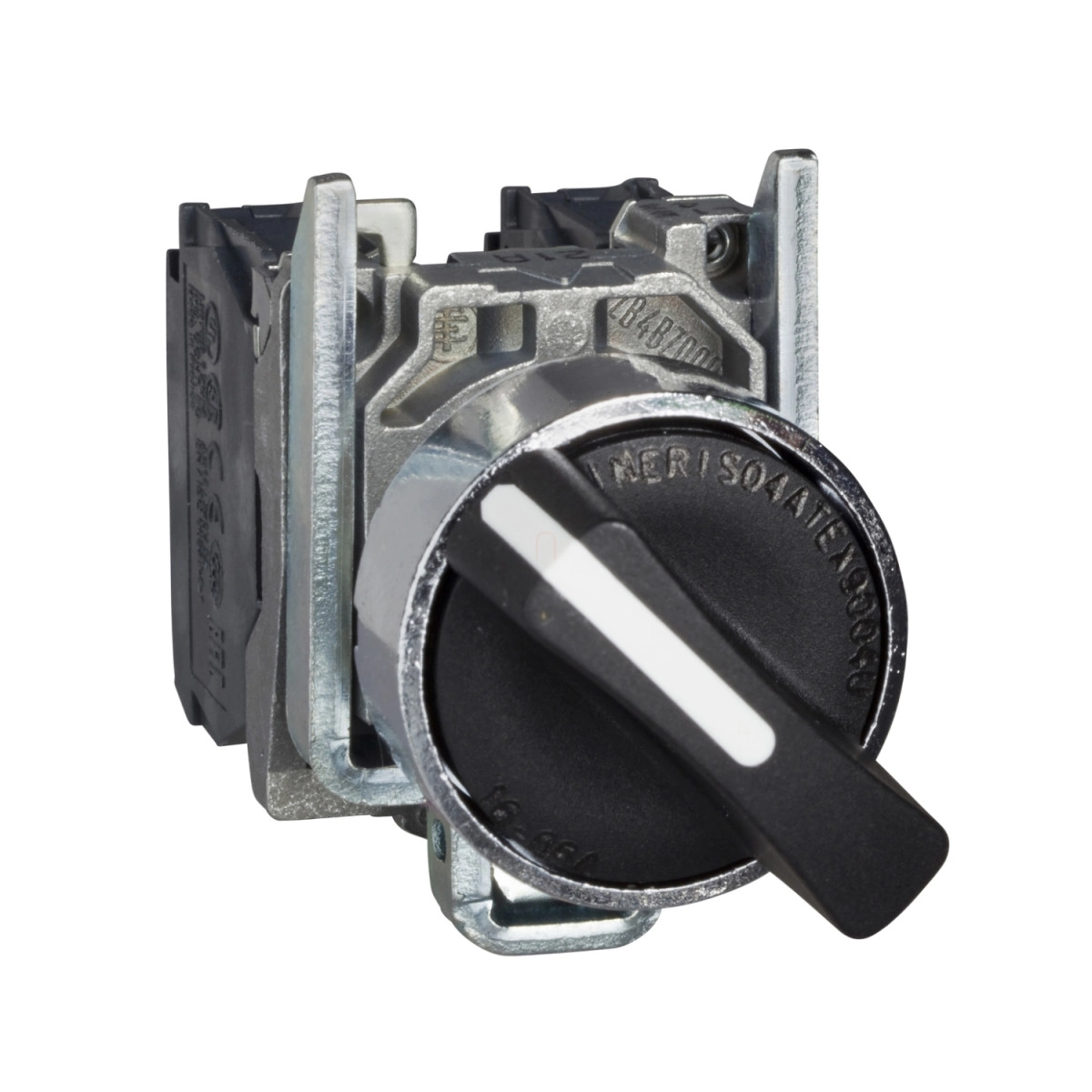

A Schneider Electric Harmony XB4 termékcsaládhoz tartozó XB4BD53EX egy prémium minőségű, komplett, háromállású választókapcsoló, amely kifejezetten robbanásveszélyes környezetben való használatra terveztek, amit az ATEX tanúsítvány is igazol. Ez a fekete, standard fogantyúval ellátott 22 mm átmérőjű választókapcsoló kiemelkedő megbízhatósággal és hosszú élettartammal rendelkezik, amely ipari környezetben is garantálja a problémamentes működést.
A választókapcsoló három pozíciójú, +/- 45°-os elfordítási szöggel, középre rugós visszatéréssel rendelkezik. A kapcsoló érintkezői 2 NO (két záró) konfigurációban vannak kialakítva, ami sokoldalú felhasználást tesz lehetővé különböző vezérlési alkalmazásokban. A termék krómbevonatú fém előlappal és zamak rögzítőgyűrűvel készül, ami kiváló tartósságot és esztétikus megjelenést biztosít. Az eszköz teljes beépítési mélysége 43 mm, így kompakt kialakítása ellenére is robusztus működést garantál.
Az XB4BD53EX választókapcsoló rendkívüli ellenállóképességgel rendelkezik a környezeti hatásokkal szemben, ami IP65-ös védettségi szintjében is megmutatkozik, amely teljes por elleni védelmet és vízsugarak elleni védelmet biztosít. Emellett az eszköz ellenáll a nagynyomású mosásnak is akár 7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból. A termék por zónára vonatkozó besorolása Zone 21-22, az Ex tb IIIC jelölés pedig a porrobbanás elleni védelmet tanúsítja.
A választókapcsoló mechanikai élettartama rendkívül hosszú, akár 3000000 kapcsolási ciklus, az elektromos élettartam pedig 1000000 ciklus különböző terhelési feltételek mellett. Az érintkezők ezüstötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet és kopásállóságot biztosít. A kapcsoló csatlakoztatása csavaros kapcsokkal történik, amelyek akár 2 x 1,5 mm² keresztmetszetű vezetéket is fogadni tudnak érvéghüvellyel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetéket érvéghüvely nélkül.
A termék számos nemzetközi szabványnak és direktívának megfelel, beleértve az IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008 szabványokat, valamint a 94/9/EC - ATEX direktívát. Az INERIS 04ATEX9004U tanúsítvány igazolja a termék megfelelőségét a robbanásveszélyes környezetben való használatra. A választókapcsoló kiemelkedő ellenállóképességgel rendelkezik rezgéssel szemben (5 gn, f= 2...500 Hz) és ütésállósága is figyelemreméltó (30 gn 18 ms-ig vagy 50 gn 11 ms-ig félszinusz hullámú gyorsulásnál).
Schneider Electric Harmony XB4 - ATEX D - XB4BD53EX -komplett háromállású kapcsoló, Ø22, fém, 2NO, fekete, visszaugró műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett választókapcsoló
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22 mm
Oszthatatlan mennyiségenkénti értékesítés: 1
Por zóna: Zone 21 - 22
Kezelőszerv típusa: Középre rugós visszatérésű
Működtető profilja: Fekete standard fogantyú
Érintkezők típusa és összetétele: 2 NO
Kiegészítő információk
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szabványnak megfelelően
Rögzítési középpont: >= 30 x 40 mm (tartópanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Működtető pozíció információ: 3 pozíció +/- 45°
Érintkező működése: Lassú bontás
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Nyomatékérték: 0,14 N.m NO elektromos állapot váltásnál
Mechanikai élettartam: 3000000 ciklus
Csatlakozók - kivezetések: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szabványnak megfelelően
Csavaros kapcsok: >= 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szabványnak megfelelően
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szabványnak megfelelően
Technikai specifikációk
Csavarfej alakja: Kereszt, kompatibilis Philips 1-es csavarhúzóval
Kereszt, kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szabványnak megfelelően
[Ith] hagyományos szabad levegőáramlás melletti hőáram: 10 A az IEC 60947-5-1 szabványnak megfelelően
[Ui] névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szabványnak megfelelően
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szabványnak megfelelően
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
Elektromos élettartam: 1000000 ciklus AC-15, 2 A 230 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V-nál, 1 mA tiszta környezetben az IEC 60947-5-4 szabványnak megfelelően
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40...70 °C
Környezeti levegőhőmérséklet működéshez: -20...60 °C
Túlfeszültségi kategória: I az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP65 az IEC 60529 szabványnak megfelelően
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szabványnak megfelelően
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Direktívák: 94/9/EC - ATEX direktíva
Termék tanúsítványok: INERIS 04ATEX9004U
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szabványnak megfelelően
