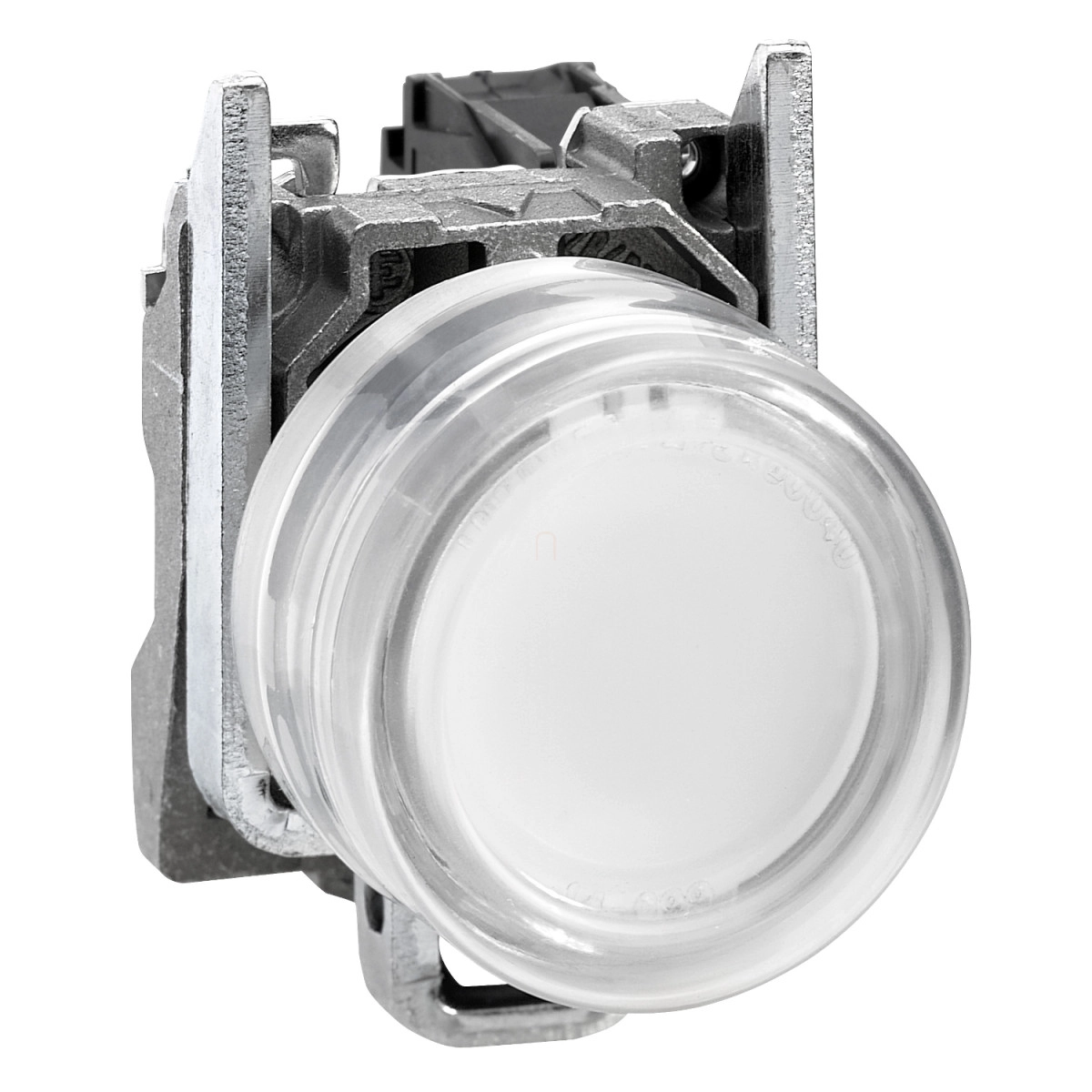

A Schneider Electric Harmony XB4 sorozathoz tartozó XB4BP181EX egy robusztus, ATEX minősítésű, komplett nyomógomb, amely kifejezetten veszélyes, poros környezetben történő használatra lett tervezve. Ez a fehér színű, 22 mm átmérőjű nyomógomb ideális választás ipari vezérlőpanelekre, különösen olyan alkalmazásokban, ahol a biztonság és a megbízhatóság elsődleges fontosságú.
A terméket a kiváló minőség jellemzi, amit a krómozott fém előlap és a zamak rögzítőgyűrű biztosít. Az XB4BP181EX kiemelkedően tartós kialakítással rendelkezik, ami 5 millió működési ciklusra tervezett mechanikai élettartamot jelent. A nyomógomb kiálló profilú, fehér színű, és átlátszó szilikon védőbevonattal van ellátva, amely lehetővé teszi címke beillesztését. A beépítési mélysége 43 mm, és a szabványos 22,5 mm-es furatba szerelhető, az IEC 60947-1 szabványnak megfelelően. A termék rugós visszatérésű működésű, és 1 NO (alapállapotban nyitott) érintkezővel rendelkezik.
Az XB4BP181EX nyomógomb különleges tulajdonsága, hogy ATEX tanúsítvánnyal rendelkezik, amit az "Ex tb IIIC" jelölés is mutat, és a 21-22-es por zónákban való használatra tervezték. Ez azt jelenti, hogy a készülék biztonságosan használható olyan környezetben, ahol gyúlékony por jelenléte veszélyforrás lehet. A termék rendelkezik INERIS 04ATEX9004U, GL és DNV tanúsítványokkal is, amelyek igazolják megfelelőségét a szigorú biztonsági előírásoknak.
Műszaki paraméterei között szerepel, hogy ellenáll a nagy nyomású mosásnak (7000000 Pa 55 °C-on, 0,1 m távolságból), működési ereje 3,8 N az érintkezők elektromos állapotának megváltoztatásakor, a teljes működési út 4,3 mm, amiből 2,6 mm-nél következik be az érintkezők elektromos állapotának változása. Az elektromos csatlakozás csavaros kapcsokkal történik, amelyek lehetővé teszik legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül. Az ajánlott meghúzási nyomaték 0,8...1,2 Nm.
A termék kiváló elektromos jellemzőkkel rendelkezik: a konvencionális hőáram levegőben 10 A, a szigetelési feszültség 600 V (3-as szennyezettségi fok mellett), a lökőfeszültség-állóság 6 kV. A névleges üzemi áram az alkalmazástól függően változik: AC-15 esetén 3 A 240 V-on, 6 A 120 V-on, vagy 1,2 A 600 V-on; DC-13 esetén 0,1 A 600 V-on, 0,27 A 250 V-on, vagy 0,55 A 125 V-on. Az XB4BP181EX elektromos élettartama 1 millió kapcsolási ciklus különböző terhelési feltételek mellett.
Környezeti jellemzői szintén figyelemre méltóak: a működési és tárolási hőmérséklet-tartomány -40°C és +70°C között van. A védettségi szint IP66 és IP67, valamint NEMA 13 és NEMA 4X besorolású, továbbá IK03 ütésállóságú. A termék ellenáll a rezgésnek (5 gn, 2-500 Hz frekvenciatartományban) és a rázkódásnak (30 gn 18 ms-ig vagy 50 gn 11 ms-ig félszinusz hullámú gyorsulás esetén).
Összességében a Schneider Electric XB4BP181EX nyomógomb egy megbízható, hosszú élettartamú ipari vezérlőelem, amely kiválóan alkalmazható veszélyes, poros környezetben, ahol a biztonság és a tartósság alapvető követelmény.
Schneider Electric Harmony XB4 - ATEX D - XB4BP181EX -komplett nyomógomb, Ø22, fém, 1NO, fehér, átlátszó védőspkával, címke tartóval műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB4
Termék típusa: Komplett nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22 mm
Alkalmazási terület
Por zóna: 21-22
Jelölés: Ex tb IIIC
Működési jellemzők
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér, kiálló
Működtető kiegészítő információ: Védőburkolattal ellátott (átlátszó szilikon) címke behelyezéséhez
Érintkezők típusa és összetétele: 1 NO
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Működési út: 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes elmozdulás)
Működtetési erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 5000000 ciklus
Érintkező működés: Lassú megszakítás
Pozitív nyitás: Nincs
Szerelési jellemzők
Eszköz felszerelése: Rögzítőfurat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel)
Beépítési mélység: 43 mm
Elektromos jellemzők
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kompatibilis Philips 1-es csavarhúzóval, Kompatibilis pozidriv 1-es csavarhúzóval, Kompatibilis lapos Ø 4 mm csavarhúzóval, Kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus különböző terhelési feltételek mellett
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben az IEC 60947-5-4 szerint, Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben az IEC 60947-5-4 szerint
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U, GL, DNV
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
