A Schneider Electric Harmony XB4BP183M5EX egy professzionális minőségű, komplett világító nyomógomb, amely kifejezetten robbanásveszélyes környezetben való használatra tervezett ATEX tanúsítvánnyal. Ez a prémium kategóriás vezérlőelem a Harmony XB4 termékcsalád részeként a megbízhatóság és tartósság új szintjét képviseli az ipari alkalmazásokban.

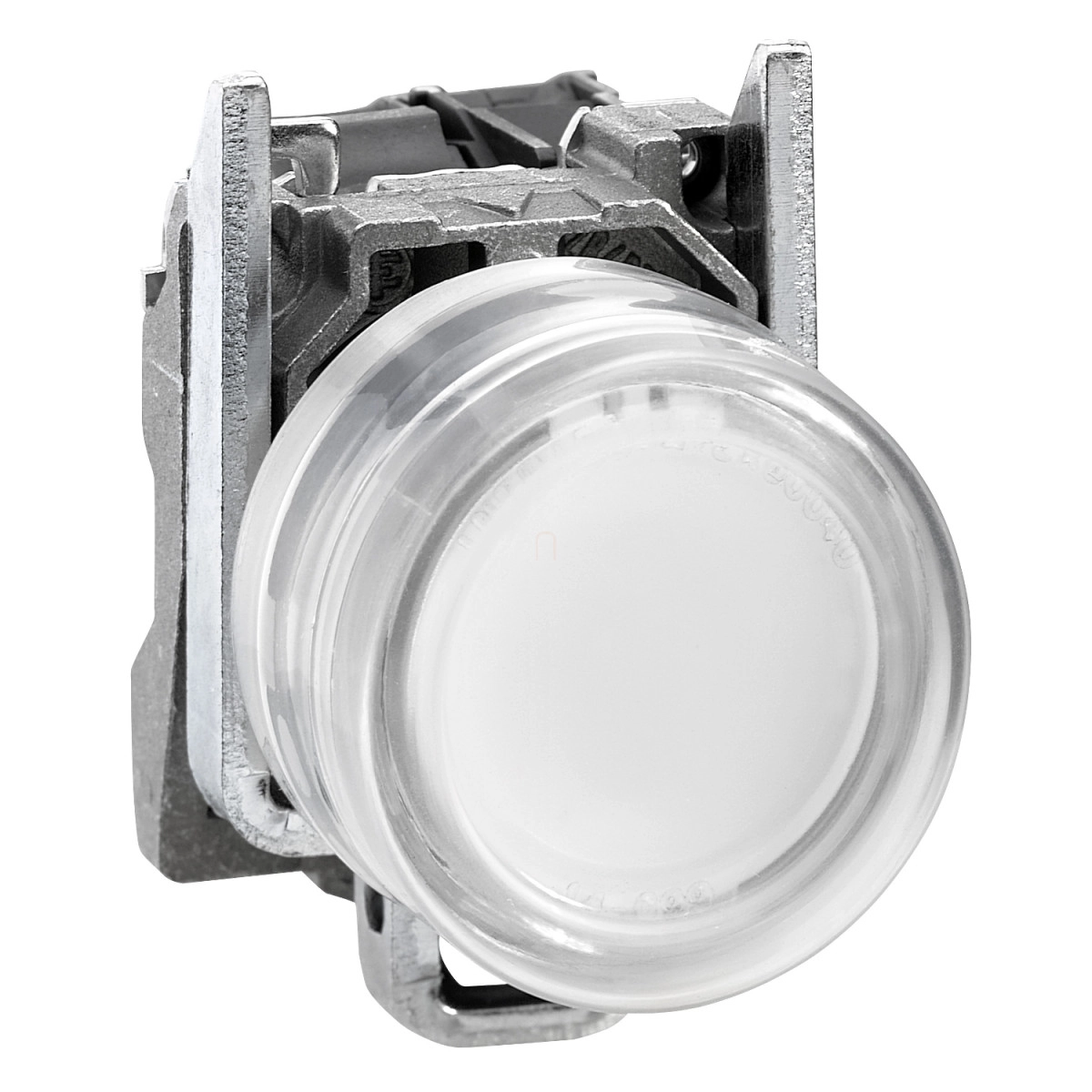

A XB4BP183M5EX nyomógomb króm bevonatú fém kerettel és Zamak rögzítő gallérral rendelkezik, ami kiváló tartósságot és ellenállóképességet biztosít. A 22 mm-es szabványos szerelési átmérővel könnyen beépíthető a legtöbb ipari vezérlőpanelbe. A fehér színű, süllyesztett működtetőfej átlátszó szilikon védősapkával (booted) rendelkezik, amely fokozott védelmet nyújt a por és nedvesség ellen. A nyomógomb rugós visszatérésű mechanizmussal és 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, ideálissá téve vezérlési feladatokhoz.
Műszaki szempontból a termék számos figyelemreméltó tulajdonsággal büszkélkedhet. Kivételesen magas, 7000000 Pa nyomásállósággal rendelkezik 55 °C-on, 0,1 m távolságból. A rögzítési központ minimum 30 x 40 mm a támasztópanelen, és egyetlen csavarral rögzíthető 0,8-1,2 N.m nyomatékkal. A beépítési mélység 43 mm, ami kompakt kialakítást tesz lehetővé. Az Ex tb IIIC jelölés jelzi, hogy a termék por miatt robbanásveszélyes területeken (21-22-es zóna) használható. A működtető út 2,6 mm az érintkező állapotának megváltozásához és összesen 4,3 mm a teljes úthoz, 3,8 N működtetési erővel. A mechanikai élettartam lenyűgöző 5000000 ciklus, ami hosszú távú, megbízható működést garantál.
Villamos szempontból a XB4BP183M5EX csavaros csatlakozókkal rendelkezik, amelyek maximum 2 x 1,5 mm² vezetéket fogadnak be érvéghüvellyel, vagy 1 x 0,22...2 x 2,5 mm² vezetéket érvéghüvely nélkül. A csavarok meghúzási nyomatéka 0,8-1,2 N.m. Az ezüst ötvözetű (Ag/Ni) érintkezők kiváló elektromos vezetőképességet biztosítanak, és a rövidzárvédelem 10 A-es gG típusú biztosítékkal megoldott. A konvencionális szabad levegős termikus áram 10 A. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat), a névleges lökőfeszültség-állóság pedig 6 kV.
A XB4BP183M5EX nyomógomb névleges üzemi áramai különböző alkalmazásokhoz: 3 A 240 V-nál AC-15 kategóriában, 6 A 120 V-nál AC-15 kategóriában, 0,1 A 600 V-nál DC-13 kategóriában, és még több konfiguráció az IEC 60947-5-1 szabványnak megfelelően. A nyomógomb villamos élettartama 1000000 ciklus különböző terhelési feltételek mellett. A világítás állandó fényű (steady), integrált LED fényforrással, 230 V AC 50/60 Hz névleges tápfeszültséggel (195-264 V AC tartományban), 14 mA áramfogyasztással. A fényforrás várható élettartama 100000 óra névleges feszültségen és 25 °C-on. A termék 1 kV túlfeszültség-állósággal is rendelkezik.
Környezeti szempontból a XB4BP183M5EX -40...70 °C közötti tárolási és üzemeltetési hőmérséklettartománnyal büszkélkedhet. Az IP65-ös védettségi besorolás és a NEMA 13, NEMA 4X tanúsítvány kiváló védelmet biztosít por és víz ellen. Az IK05 besorolás megfelelő mechanikai védelmet nyújt. A termék megfelel számos szabványnak, beleértve az IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008 előírásait, valamint a 94/9/EC - ATEX irányelvnek. A termék INERIS 04ATEX9004U tanúsítvánnyal rendelkezik, igazolva alkalmasságát robbanásveszélyes környezetben való használatra.
Schneider Electric Harmony XB4 - ATEX D - XB4BP183M5EX -komplett világító nyomógomb, Ø22, fém, 1NO, fehér, átlátszó védősapkával, 240VAC műszaki adatok
Termék alapadatok
Termékcsalád: Harmony XB4
Termék típus: Komplett világító nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Króm bevonatú fém
Rögzítőgallér anyaga: Zamak
Fejforma: Szabványos
Szerelési átmérő: 22 mm
Forgalmazási mennyiség: 1
Porzóna: 21-22 zóna
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér, süllyesztett
Működtető kiegészítő információ: Védősapkás (átlátszó szilikon)
Érintkezők típusa és összetétele: 1 NO
Műszaki jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szabványnak megfelelően
Rögzítési központ: >= 30 x 40 mm (tartópanel)
Rögzítési mód: Egyetlen csavar: 0,8…1,2 N.m
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejformája: Kerek
Érintkező működés: Lassú-bontó
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapot változása) 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapot változásakor
Mechanikai élettartam: 5000000 ciklus
Csatlakozók - terminálok: Csavaros csatlakozókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szabványnak megfelelően
Csavaros csatlakozókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szabványnak megfelelően
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szabványnak megfelelően
Csavarfej formája: Kereszthornyú, Philips 1-es csavarhúzóval kompatibilis
Kereszthornyú, Pozidriv 1-es csavarhúzóval kompatibilis
Egyenes hornyú, Ø 4 mm-es lapos csavarhúzóval kompatibilis
Egyenes hornyú, Ø 5,5 mm-es lapos csavarhúzóval kompatibilis
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A-es olvadóbiztosíték, gG típus az IEC 60947-5-1 szabványnak megfelelően
Konvencionális szabad levegős termikus áram [Ith]: 10 A az IEC 60947-5-1 szabványnak megfelelően
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szabványnak megfelelően
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szabványnak megfelelően
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
Villamos élettartam: 1000000 ciklus AC-15, 2 A 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus AC-15, 3 A 120 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus AC-15, 4 A 24 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus DC-13, 0,2 A 110 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus DC-13, 0,5 A 24 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
Világítástechnikai jellemzők
Jelzés típusa: Folyamatos
Fényforrás: Beépített LED
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz
Tápfeszültség határértékek: 195…264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség állóság: 1 kV az IEC 61000-4-5 szabványnak megfelelően
Környezeti paraméterek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szabványnak megfelelően
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szabványnak megfelelően
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX direktíva
Terméktanúsítványok: INERIS 04ATEX9004U
Vibrációállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szabványnak megfelelően
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szabványnak megfelelően
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezésre (fém részeken) az IEC 61000-4-2 szabványnak megfelelően
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szabványnak megfelelően
Elektromágneses emisszió: B osztály az IEC 55011 szabványnak megfelelően
