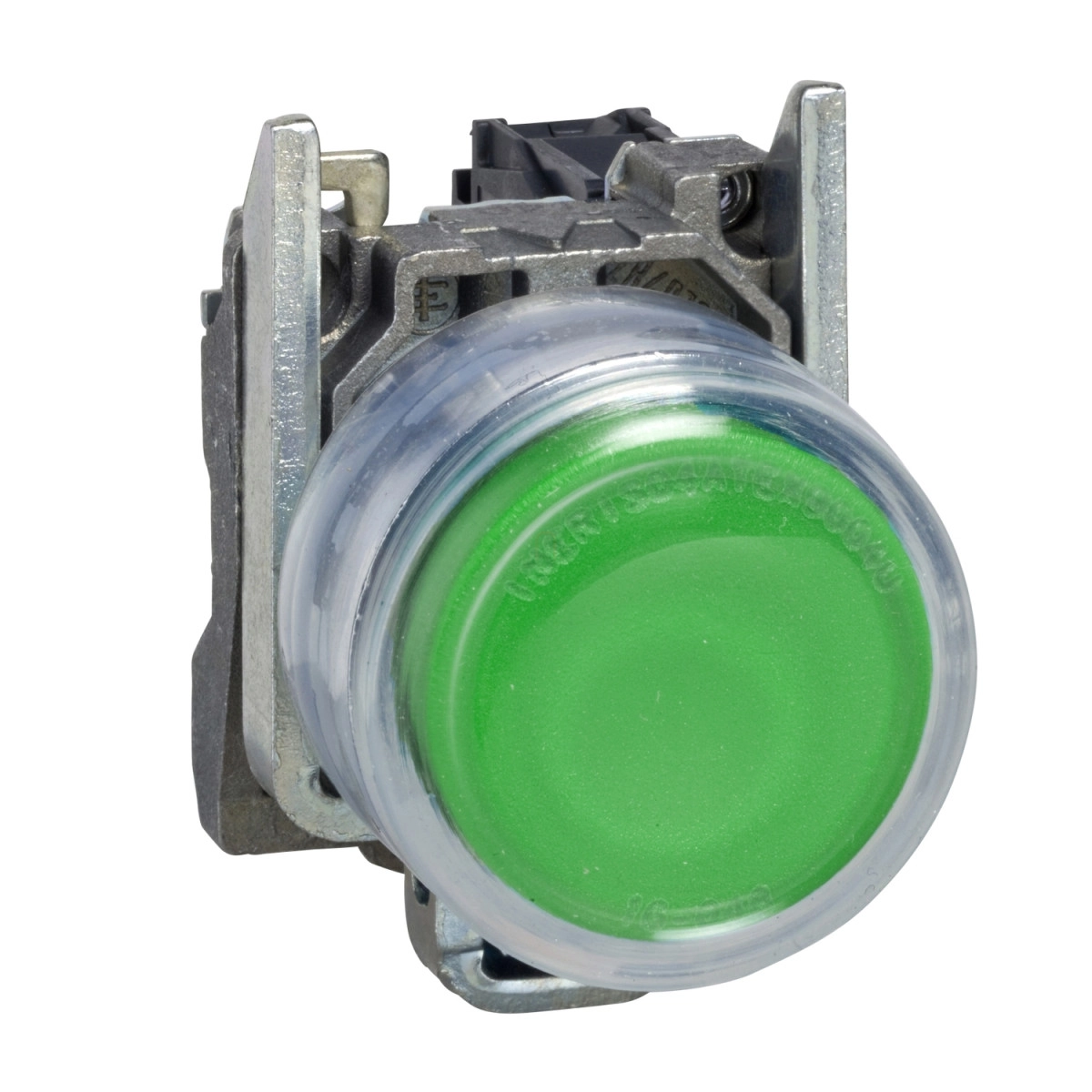

A Schneider Electric Harmony XB4 - ATEX D termékcsalád XB4BP381EX komplett nyomógombja kimagasló minőségű és rendkívül megbízható választás ipari környezetben történő alkalmazásra, különösen poros és robbanásveszélyes területeken. Ez a zöld, kiemelkedő, rugós visszatérésű nyomógomb 22 mm-es szabványos rögzítőfuratba szerelhető, krómozott fém kerettel és ZAMAK rögzítőgyűrűvel rendelkezik, ami biztosítja a hosszú távú ellenállóképességet a legkeményebb ipari körülmények között is.
Az XB4BP381EX nyomógomb különleges tulajdonsága, hogy ATEX tanúsítvánnyal rendelkezik poros környezetre, így a 21-es és 22-es zónákban is biztonságosan használható. A termék Ex tb IIIC jelöléssel van ellátva, ami igazolja megfelelőségét a vonatkozó robbanásbiztonsági előírásoknak. Az átlátszó szilikon védőburkolat (boot) nem csak védi a nyomógombot a szennyeződésektől, hanem lehetőséget biztosít címke behelyezésére is, ezzel megkönnyítve a funkció azonosítását.
Technikai szempontból a XB4BP381EX nyomógomb 1 NO (alapállapotban nyitott) érintkezővel rendelkezik, amely ezüst ötvözetből (Ag/Ni) készült a kiváló vezetőképesség érdekében. A kapcsolási mechanizmus lassú bontású, működési útja 2,6 mm az elektromos állapot megváltozásáig és 4,3 mm teljes úthosszig. A működtetéshez szükséges erő mindössze 3,8 N, ami kényelmes használatot biztosít, miközben elég határozott visszajelzést ad a kezelőnek. A kapcsoló kiemelkedő mechanikai élettartammal bír: akár 5 millió kapcsolási ciklust is kibír, míg elektromos élettartama 1 millió ciklus különböző terhelési kategóriákban (AC-15, DC-13).
A XB4BP381EX csavaros csatlakozókkal van ellátva, amelyek lehetővé teszik maximum 2 x 1,5 mm² vezeték bekötését érvéghüvellyel, vagy 1 x 0,22...2 x 2,5 mm² vezeték bekötését érvéghüvely nélkül. A csavarok kompatibilisek különböző csavarhúzó fejekkel: keresztfejű (Philips No 1 vagy Pozidriv No 1), valamint lapos (Ø 4 mm vagy Ø 5,5 mm). A meghúzási nyomaték 0,8-1,2 Nm között kell hogy legyen az IEC 60947-1 szabvány szerint. Villamos jellemzőit tekintve 10 A hagyományos szabad levegőn mérhető termikus áramerősség, 600 V szigetelési feszültség (3-as szennyezettségi fokozat) és 6 kV névleges lökőfeszültség-állóság jellemzi. Különböző névleges üzemi áramértékeket biztosít AC-15 és DC-13 kategóriákban, például 3 A 240 V-on vagy 6 A 120 V-on AC-15 üzemmódban, illetve 0,27 A 250 V-on DC-13 üzemmódban.
A termék különleges ellenálló képességgel rendelkezik a nagynyomású mosással szemben is (7000000 Pa 55 °C-on, 0,1 m távolságból), valamint széles működési hőmérséklet-tartományban (-40...70 °C) használható. Védettsége IP66/IP67, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is. Ütésállósága IK03 az IEC 50102 szabvány szerint. Rezgésállósága 5 gn (f= 2...500 Hz), ütésállósága pedig 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) a fél-szinusz hullám gyorsulás esetén. A termék megfelel az EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1 szabványoknak, valamint a 94/9/EC ATEX irányelvnek, és különböző tanúsításokkal rendelkezik (DNV, INERIS 04ATEX9004U, GL).
Schneider Electric Harmony XB4 - ATEX D - XB4BP381EX -komplett nyomógomb, Ø22, fém, 1NO, zöld, átlátszó védőspkával, címke tartóval műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Komplett nyomógomb
Eszköz rövid neve: XB4
Keret anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Szabványos
Szerelési átmérő: 22 mm
Működési jellemzők
Por zóna: 21-es és 22-es zóna
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld, kiemelkedő
Működtető további információ: Védőburkolattal (átlátszó szilikon) felirat behelyezéséhez
Érintkezők típusa és összetétele: 1 NO
Műszaki paraméterek
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz szerelése: Rögzítőlyuk - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési távolság: >= 30 x 40 mm (támasztópanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú bontású
Működési út: 2,6 mm (NO elektromos állapot változás)
4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapot változás
Mechanikai élettartam: 5000000 ciklus
Csatlakozások és elektromos jellemzők
Csatlakozások - csatlakozók: Csavaros csatlakozók, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros csatlakozók, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Keresztfejű, kompatibilis Philips 1-es csavarhúzóval
Keresztfejű, kompatibilis Pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegőn mérhető termikus áramerősség: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áramerősség:
3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN 50014
EN 50281-1-1
IEC 61241-0
IEC 61241-1
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: DNV
INERIS 04ATEX9004U
GL
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
