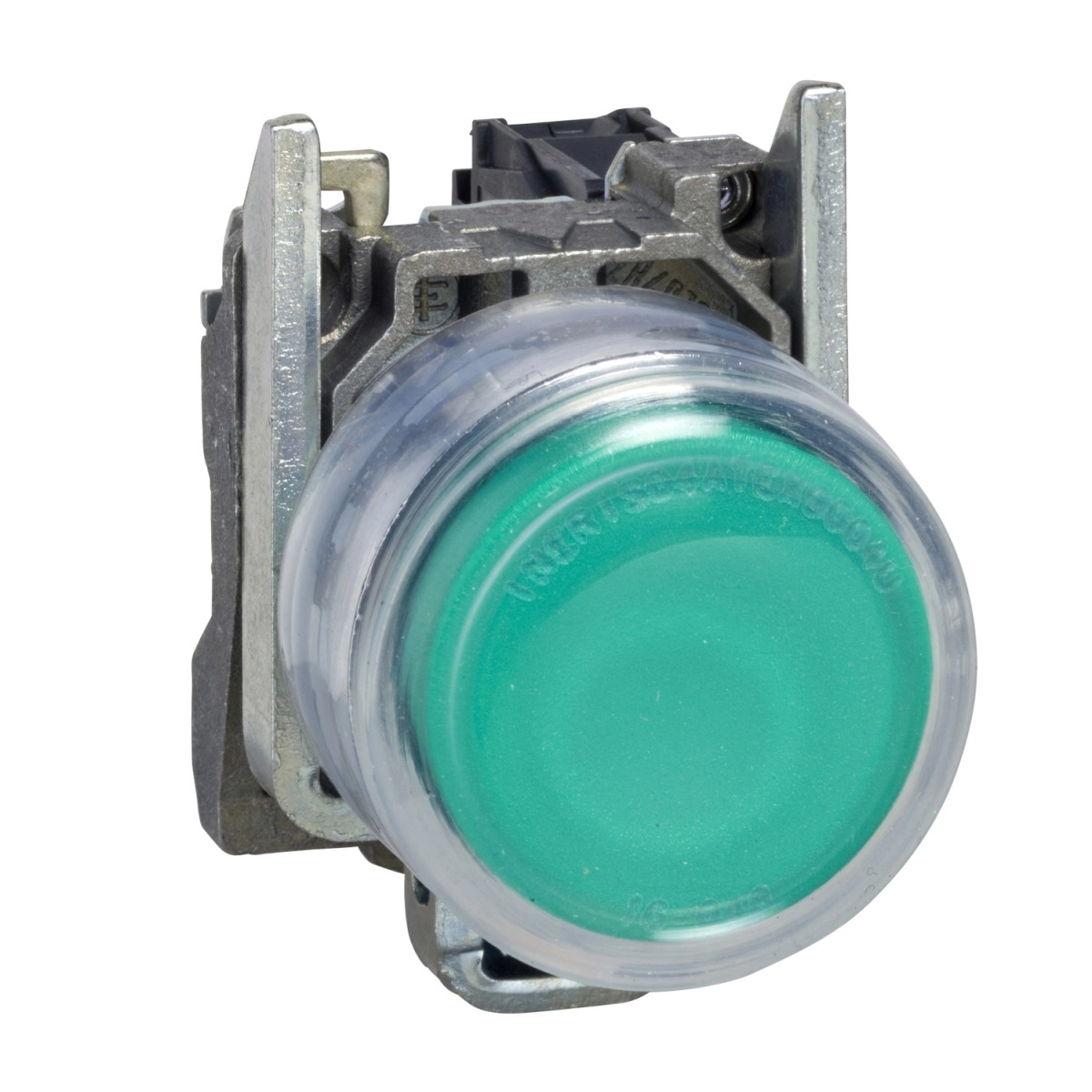

A Schneider Electric Harmony XB4 ATEX D XB4BP383B5EX egy professzionális minőségű, robbanásveszélyes környezetben is használható világító nyomógomb, amely kombinálja a megbízhatóságot, a tartósságot és a biztonságot. Ez a zöld színű, átlátszó szilikon védősapkával (booted) ellátott nyomógomb ideális olyan ipari környezetekben, ahol fokozott biztonsági követelmények érvényesek, különösen a por miatti robbanásveszélyes (ATEX) zónákban.
A termék a Harmony XB4 termékcsalád része, amely a Schneider Electric vezérlőeszközeinek prémium szériáját képviseli. A 22 mm-es szerelési átmérővel rendelkező nyomógomb krómozott fém előlappal és Zamak rögzítő gallérral készül, ami kiváló mechanikai szilárdságot és hosszú élettartamot biztosít. Az XB4BP383B5EX nyomógomb 24V AC/DC tápfeszültséggel működik, és egy NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely megbízható kapcsolást tesz lehetővé különböző vezérlési alkalmazásokban.
Az XB4BP383B5EX világító nyomógomb különleges jellemzője az ATEX minősítés, amely igazolja, hogy a termék megfelel a 94/9/EC ATEX direktívának, és biztonságosan használható a 21-22-es porrobbanás-veszélyes zónákban. A "Ex tb IIIC" jelölés jelzi a termék robbanásvédelmi módját és alkalmazhatóságát. A termék kiemelkedő tartóssága 5.000.000 mechanikai működési ciklusban és 1.000.000 elektromos működési ciklusban nyilvánul meg, ami rendkívül hosszú élettartamot biztosít még intenzív használat mellett is.
A nyomógomb IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, emellett megfelel a NEMA 13 és NEMA 4X követelményeinek is, ami kiváló védelmet biztosít por és víz behatolása ellen. A beépített LED-es megvilágítás 100.000 órás élettartammal rendelkezik névleges feszültségen és 25°C-on. A termék széles üzemi hőmérséklet-tartományban (-40°C és +70°C között) használható, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál.
A Schneider Electric XB4BP383B5EX nyomógomb kiemelkedő elektromos paraméterekkel rendelkezik: 600V névleges szigetelési feszültség (szennyezettségi fokozat 3), 6 kV névleges lökőfeszültség-állóság, valamint különböző terhelhetőségi kategóriákban (AC-15, DC-13) meghatározott névleges üzemi áramok. A termék csavaros kapcsokkal rendelkezik, amelyek lehetővé teszik max. 2 x 1,5 mm² kábelek csatlakoztatását kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² kábelek csatlakoztatását kábelvég nélkül. Az elektromos megbízhatóság kivétlen tiszta környezetben: Λ < 10exp(-6) 5 V, 1 mA esetén, illetve Λ < 10exp(-8) 17 V, 5 mA esetén, az IEC 60947-5-4 szabványnak megfelelően.
Schneider Electric Harmony XB4 - ATEX D - XB4BP383B5EX -komplett világító nyomógomb, Ø22, fém, 1NO, zöld, átlátszó védősapkával, 24VAC/DC műszaki adatok
Általános műszaki jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett világító nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgallér anyaga: Zamak
Fejrész típusa: Standard
Szerelési átmérő: 22 mm
Por zóna: 21 - 22 zóna
Működtető típusa: rugós visszatérésű
Működtető profilja: Zöld, süllyesztett
Működtető kiegészítő információ: Védősapkával ellátott (átlátszó szilikon)
Érintkezők típusa és összetétele: 1 NO
Kiegészítő műszaki információk
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz szerelése: Rögzítőfurat - átmérő: 22,5 mm (22,3 +0,4/0) az IEC 60947-1 szerint
Rögzítési központ: >= 30 x 40 mm (tartópanel)
Rögzítési mód: Egyszeres csavar: 0,8...1,2 N.m
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Érintkezés működése: Lassú megszakítás
Pozitív nyitás: Nélküli
Működési út: 2,6 mm (NO elektromos állapotváltás), 4,3 mm (teljes út)
Működtető erő: 3,8 N NO elektromos állapotváltás
Mechanikai élettartam: 5000000 ciklus
Elektromos csatlakozások és jellemzők
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú, kompatibilis Philips 1-es csavarhúzóval, Kereszthornyú, kompatibilis pozidriv 1-es csavarhúzóval, Hornyos, kompatibilis 4 mm lapos csavarhúzóval, Hornyos, kompatibilis 5,5 mm lapos csavarhúzóval
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegős termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (szennyezettségi fokozat 3) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Világítási és elektronikai jellemzők
Jelzés típusa: Folyamatos
Fényforrás: Beépített LED
[Us] névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Tápfeszültség határok: 19,2...30 V DC, 21,6...26,4 V AC
Áramfogyasztás: 18 mA
Élettartam: 100000 h névleges feszültségen és 25 °C-on
Környezeti jellemzők és védettség
Védelmi kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U
