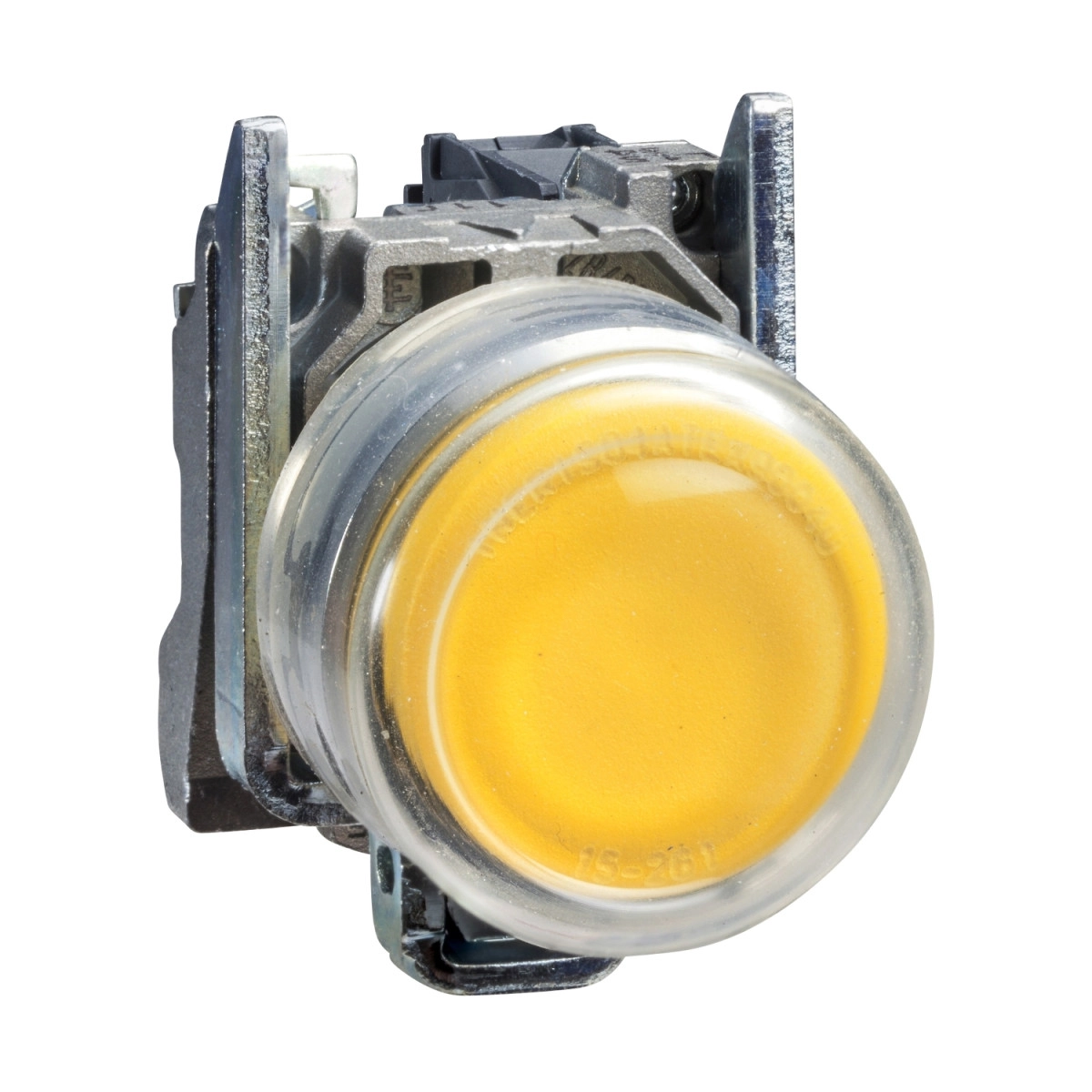

Schneider Electric Harmony XB4 - ATEX D - XB4BP583B5EX - komplett világító nyomógomb, Ø22, fém, 1NO, sárga, átlátszó védősapkával, 24VAC/DC

Szélesség méret: 123 mm

Hosszúság méret: 162 mm

Magasság méret: 35 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony XB4 - ATEX D - XB4BP583B5EX - komplett világító nyomógomb, Ø22, fém, 1NO, sárga, átlátszó védősapkával, 24VAC/DC

Name: Schneider Electric Harmony XB4 - ATEX D - XB4BP583B5EX - komplett világító nyomógomb, Ø22, fém, 1NO, sárga, átlátszó védősapkával, 24VAC/DC
Brand: Schneider Electric
SKU: 3389118030596
Price: 24663 HUF
Availability: InStock

24 663 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Komplett Schneider Electric Harmony XB4

Nyomógomb fej

Teljes Schneider Electric Harmony XB4 kínálat

Schneider Electric Harmony XB4 nyomógomb

Schneider Electric Harmony XB4 - ATEX D

A Schneider Electric Harmony XB4BP583B5EX komplett világító nyomógombot kifejezetten robbanásveszélyes környezetben történő használatra tervezték, ami az ATEX D tanúsítványának köszönhetően biztonsággal alkalmazható por-robbanásveszélyes zónákban is. Ez a megbízható kezelőszerv a Harmony XB4 termékcsalád része, amely világszerte ismert kiváló minőségéről és tartósságáról.

A sárga színű, átlátszó szilikon védősapkával (booted) ellátott nyomógomb ideális választás olyan ipari alkalmazásokhoz, ahol a láthatóság és a megkülönböztethetőség kritikus fontosságú. A termék 22 mm-es szabványos rögzítő furattal rendelkezik, így könnyen beépíthető a legtöbb vezérlőpanelbe. A krómbevonatú fém előlap és a Zamak rögzítőgyűrű biztosítja a termék hosszú élettartamát még a legzordabb ipari körülmények között is. A komplett egység 1 NO (záró) érintkezővel rendelkezik, és 24V AC/DC tápfeszültséggel működik.

A XB4BP583B5EX nyomógomb kiemelkedő műszaki paraméterei lenyűgözőek. A 7000000 Pa magas nyomású mosással szembeni ellenállás 55°C-on és 0,1 m távolságból biztosítja a megbízható működést még mosási folyamatok során is. A működtetési erő 3,8 N, míg a működési út 2,6 mm az érintkezők állapotváltásához és 4,3 mm a teljes elmozduláshoz. A mechanikai élettartam impresszív 5 millió ciklus, míg az elektromos élettartam AC-15 kategóriában 1 millió kapcsolási ciklus. A termék IP65 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is, ami kiváló védelmet biztosít por és víz ellen.

Az ATEX tanúsítvány (Ex tb IIIC jelölés) lehetővé teszi a termék alkalmazását a 21-22 porrobbanás-veszélyes zónákban. A csatlakozás csavaros kapcsokkal történik, amelyek lehetővé teszik maximum 2 x 1,5 mm² vezeték bekötését érvéghüvellyel, vagy 1 x 0,22...2 x 2,5 mm² vezeték bekötését érvéghüvely nélkül. A termék széles hőmérséklettartományban (-40...+70°C) használható mind üzemeltetéskor, mind tároláskor, ami rendkívüli rugalmasságot biztosít különböző környezeti feltételek mellett. A beépített LED fényforrás 100.000 óra élettartammal rendelkezik névleges feszültség és 25°C mellett, ami minimális karbantartási igényt jelent.

Schneider Electric Harmony XB4 - ATEX D - XB4BP583B5EX -komplett világító nyomógomb, Ø22, fém, 1NO, sárga, átlátszó védősapkával, 24VAC/DC műszaki adatok

Fő jellemzők

Termékcsalád: Harmony XB4

Termék vagy alkatrész típusa: Komplett világító nyomógomb

Eszköz rövid neve: XB4

Előlap anyaga: Krómbevonatú fém

Rögzítőgyűrű anyaga: Zamak

Fejrész típusa: Standard

Szerelési átmérő: 22 mm

Porzóna: 21-22. zóna

Működtető típusa: Rugós visszatérésű

Működtető profilja: Sárga sík

Működtető kiegészítő információ: Védősapkás (átlátszó szilikon)

Érintkezők típusa és összetétele: 1 NO

Kiegészítő jellemzők

Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m

Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm, 22,3 +0,4/0 az IEC 60947-1 szabványnak megfelelően

Rögzítési középpont: >= 30 x 40 mm (tartópanel)

Rögzítési mód: Egyetlen csavarral: 0,8...1,2 N.m

Beépítési mélység: 43 mm

Jelölés: Ex tb IIIC

Jelzőegység fejrészének alakja: Kerek

Érintkező működése: Lassú-törés

Pozitív nyitás: Nélkül

Működési út: 2,6 mm (NO változó elektromos állapot), 4,3 mm (teljes út)

Működtetési erő: 3,8 N NO változó elektromos állapot

Mechanikai élettartam: 5000000 ciklus

Csatlakozások - kivezetések: Csavaros kapocskivezetések, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szabványnak megfelelően

Csavaros kapocskivezetések, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szabványnak megfelelően

Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szabványnak megfelelően

Elektromos jellemzők

Csavarfej alakja: Kereszt, kompatibilis Philips 1-es csavarhúzóval

Kereszt, kompatibilis pozidriv 1-es csavarhúzóval

Hornyolt, kompatibilis 4 mm átmérőjű lapos csavarhúzóval

Hornyolt, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval

Érintkezők anyaga: Ezüstötvözet (Ag/Ni)

Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szabványnak megfelelően

[Ith] hagyományos szabad levegőn termikus áram: 10 A az IEC 60947-5-1 szabványnak megfelelően

[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szabványnak megfelelően

[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szabványnak megfelelően

[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően

6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően

0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően

0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően

0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően

1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően

Jelzés és világítás

Jelzés típusa: Folyamatos

Fényforrás: Beépített LED

[Us] névleges tápfeszültség: 24 V AC/DC 50/60 Hz

Tápfeszültség határok: 19,2...30 V DC, 21,6...26,4 V AC

Áramfelvétel: 18 mA

Élettartam: 100000 óra névleges feszültségen és 25 °C-on

Környezeti jellemzők

Védő kezelés: TH

Környezeti levegő hőmérséklete tároláskor: -40...70 °C

Környezeti levegő hőmérséklete üzemeltetéskor: -40...70 °C

Túlfeszültség kategória: I az IEC 60536 szabványnak megfelelően

IP védettségi fokozat: IP65 az IEC 60529 szabványnak megfelelően

NEMA védettségi fokozat: NEMA 13, NEMA 4X

IK védettségi fokozat: IK05 az IEC 50102 szabványnak megfelelően

Szabványok és tanúsítványok

Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008

Irányelvek: 94/9/EC - ATEX irányelv

Terméktanúsítványok: INERIS 04ATEX9004U

Mechanikai védelem

Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően

Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően

50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően

Elektromágneses védelem

Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szabványnak megfelelően

Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szabványnak megfelelően

Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéssel (fém részeken) az IEC 61000-4-2 szabványnak megfelelően

8 kV levegőben (szigetelő részeken) az IEC 61000-4-2 szabványnak megfelelően

Elektromágneses emisszió: B osztály az IEC 55011 szabványnak megfelelően

Termék adatok

Szélesség méret

123 mm

Hosszúság méret

162 mm

Magasság méret

35 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389118030596

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP65

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Tömeg

100 g/db

Cikkszám

3389118030596
