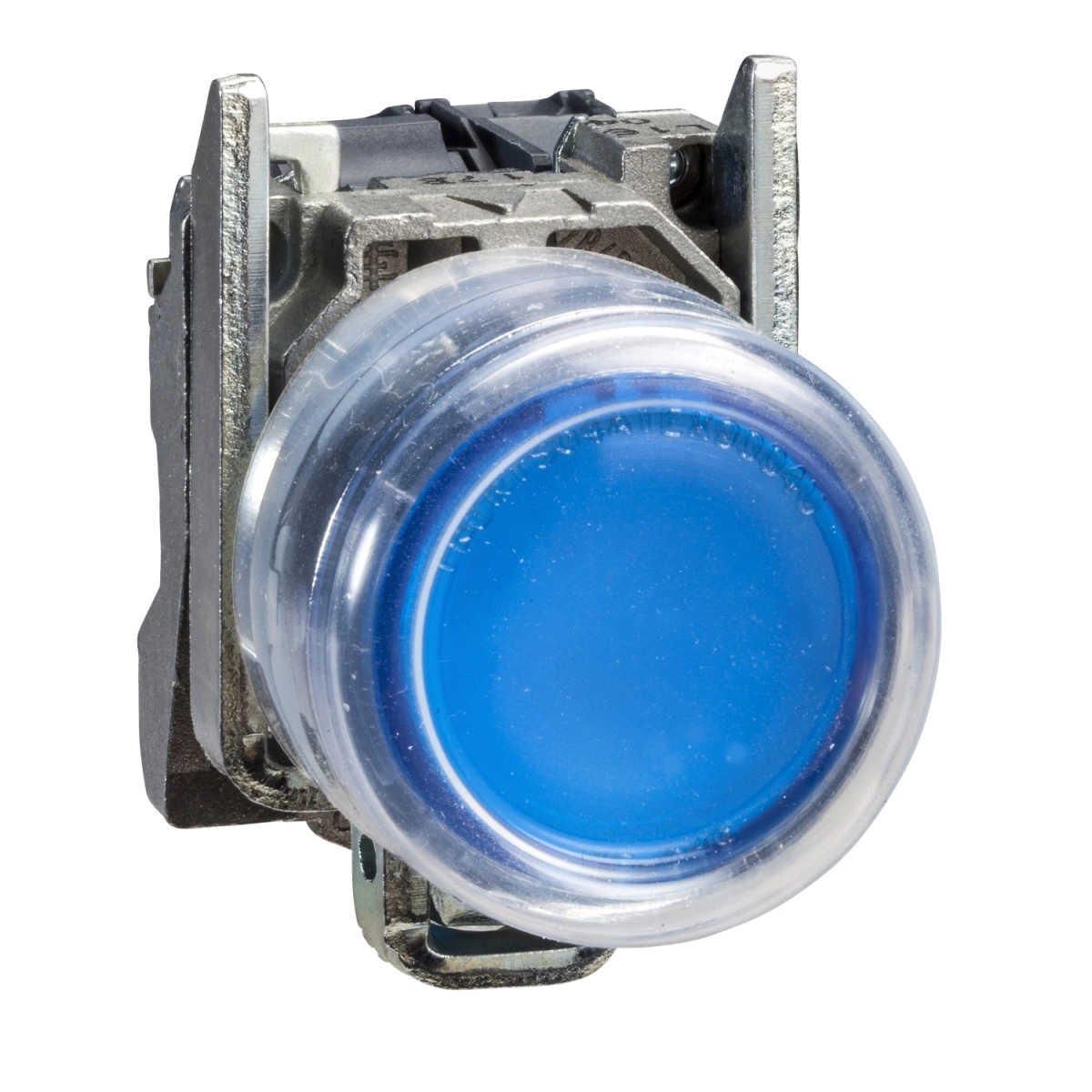

Harmony XB4 - ATEX D - XB4BP683M5EX - komplett világító nyomógomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett világító nyomógomb
Készülék rövid neve: XB4
Keret anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejrész típusa: Normál
Szerelési átmérő: 22 mm
Porzóna: 21-22 zóna
Működtető típusa: Rugós visszatérítésű
Működtető profil: Kék, süllyesztett
Működtető kiegészítő információ: Védőborítással (átlátszó szilikon)
Érintkezők típusa és összetétele: 1 NO
Kiegészítő információk
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Készülék szerelése: Rögzítő furat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szabványnak megfelelően
Rögzítési távolság: >= 30 x 40 mm (hordozó panel)
Rögzítési mód: Egyetlen csavar: 0,8...1,2 N.m
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejrészének alakja: Kerek
Érintkező működése: Lassú törésű
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapot változás)
4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapot változás
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - terminálok: Csavaros kapocs, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapocs, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőáramlás mellett mért hőáram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: Különböző értékek AC-15, DC-13 kategóriákban
Elektromos élettartam: 1000000 ciklus különböző terhelési kategóriákban
Világítási jellemzők
Jelzés típusa: Folyamatos
Fényforrás: Beépített LED
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz
Tápfeszültség határok: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 és NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
Elektromágneses kompatibilitás
Gyors tranziens zavarállóság: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezésen (fém részeken) az IEC 61000-4-2 szerint
8 kV levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
