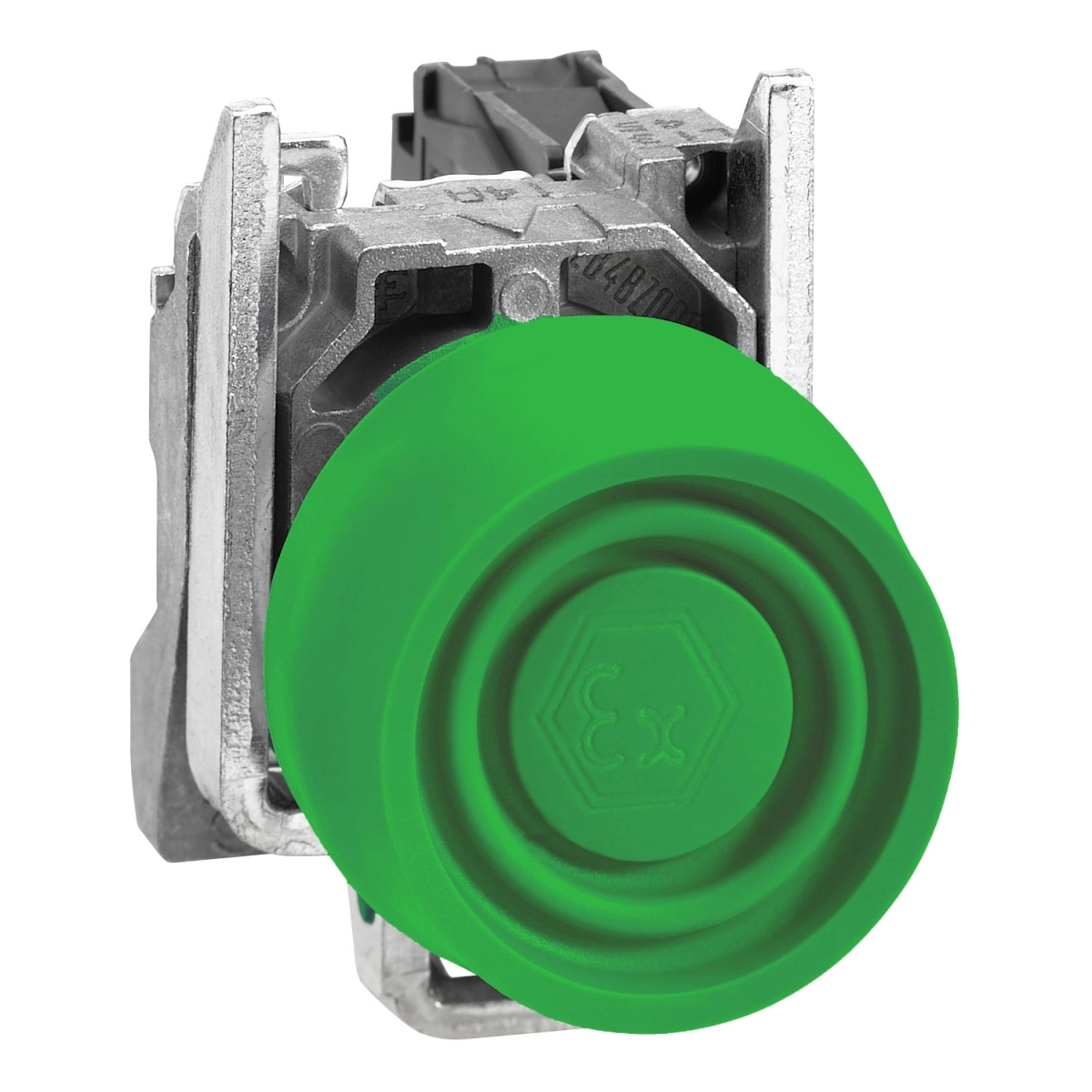

A Schneider Electric Harmony XB4BPS31EX egy különleges, komplett nyomógomb, amely kifejezetten robbanásveszélyes környezetbe terveztek. Ez a prémium minőségű zöld színű nyomógomb 22 mm-es átmérővel rendelkezik, és rugós visszatérésű működéssel, valamint 1 NO érintkezővel ellátott. Az ATEX minősítésnek köszönhetően ideális választás olyan ipari alkalmazásokhoz, ahol a biztonság kritikus fontosságú.
A termék kivételes műszaki paraméterekkel büszkélkedhet. A krómozott fém előlapi kerettel és Zamak rögzítő gyűrűvel készült nyomógomb kiemelkedő tartósságot biztosít. A zöld, kiemelkedő profilú működtetőgombot színes szilikon védőborítással látták el a fokozott biztonság érdekében. A nyomógomb porrobbanás veszélyes területekre is telepíthető, alkalmas 21-22-es porrobbanás veszélyes zónába. Az Ex tb IIIC jelölés mutatja, hogy a termék megfelel a porrobbanás veszélyes területekre vonatkozó legszigorúbb előírásoknak.
A XB4BPS31EX nyomógomb telepítése egyszerű: a 22,5 mm-es (22,3 +0,4/0 mm) szabványos furatba szerelhető, az IEC 60947-1 szabványnak megfelelően. Az eszköz beépítési mélysége 43 mm, a rögzítési távolság legalább 30 x 40 mm a tartópanelen. Működési szempontból fontos, hogy a nyomógomb működtetési útja 2,6 mm az NO érintkező állapotváltásáig, teljes útja pedig 4,3 mm. A működtetéshez szükséges erő 3,8 N az NO érintkező állapotváltásához. A termék lenyűgöző mechanikai élettartama eléri az 5 millió kapcsolási ciklust, ami kiemelkedő érték az ipari nyomógombok között. A csatlakozás csavaros kapcsokkal történik, amelyek lehetővé teszik legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A javasolt meghúzási nyomaték 0,8-1,2 Nm.
Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami kiváló elektromos tulajdonságokat biztosít. A rövidzárvédelem 10 A-es gG típusú biztosítékkal biztosítható az IEC 60947-5-1 szabvány szerint. A termék hagyományos szabad levegőben mért termikus árama 10 A, névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, névleges lökőfeszültség-állósága pedig 6 kV. A névleges üzemi áram AC-15 üzemmódban 3 A 240 V-nál, 6 A 120 V-nál, illetve 1,2 A 600 V-nál. DC-13 üzemmódban 0,1 A 600 V-nál, 0,27 A 250 V-nál, illetve 0,55 A 125 V-nál. Az elektromos élettartam eléri az 1 millió kapcsolási ciklust különböző terhelési feltételek mellett. Az elektromos megbízhatóság kiváló, tiszta környezetben Λ < 10exp(-6) 5 V, 1 mA esetén, illetve Λ < 10exp(-8) 17 V, 5 mA esetén, az IEC 60947-5-4 szabvány szerint.
Schneider Electric Harmony XB4 - ATEX D - XB4BPS31EX -komplett nyomógomb, Ø22, fém, 1NO, zöld, színes védőspkával műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Komplett nyomógomb
Eszköz rövid neve: XB4
Előlapi keret anyaga: Krómozott fém
Rögzítő gyűrű anyaga: Zamak
Fejrész típusa: Szabványos
Szerelési átmérő: 22 mm
Porzóna: 21 - 22 zóna
Működtetés típusa: Rugós visszatérésű
Működtető profilja: Zöld, kiemelkedő
Működtető kiegészítő információ: Védőborítással (színes szilikon)
Érintkező típusa és összetétele: 1 NO
Kiegészítő adatok
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz szerelése: Rögzítő furat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejrészének alakja: Kerek
Érintkező működése: Lassú szakítás
Pozitív nyitás: Nincs
Működtetési út: 2,6 mm (NO állapotváltása), 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO állapotváltásához
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - csatlakozók: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis Ø 4 mm lapos csavarhúzóval
Hornyolt kompatibilis Ø 5,5 mm lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőben mért termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültségi kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1
Direktívák: 94/9/EC - ATEX direktíva
Termék tanúsítványok: INERIS 04ATEX9004U, DNV, GL
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
