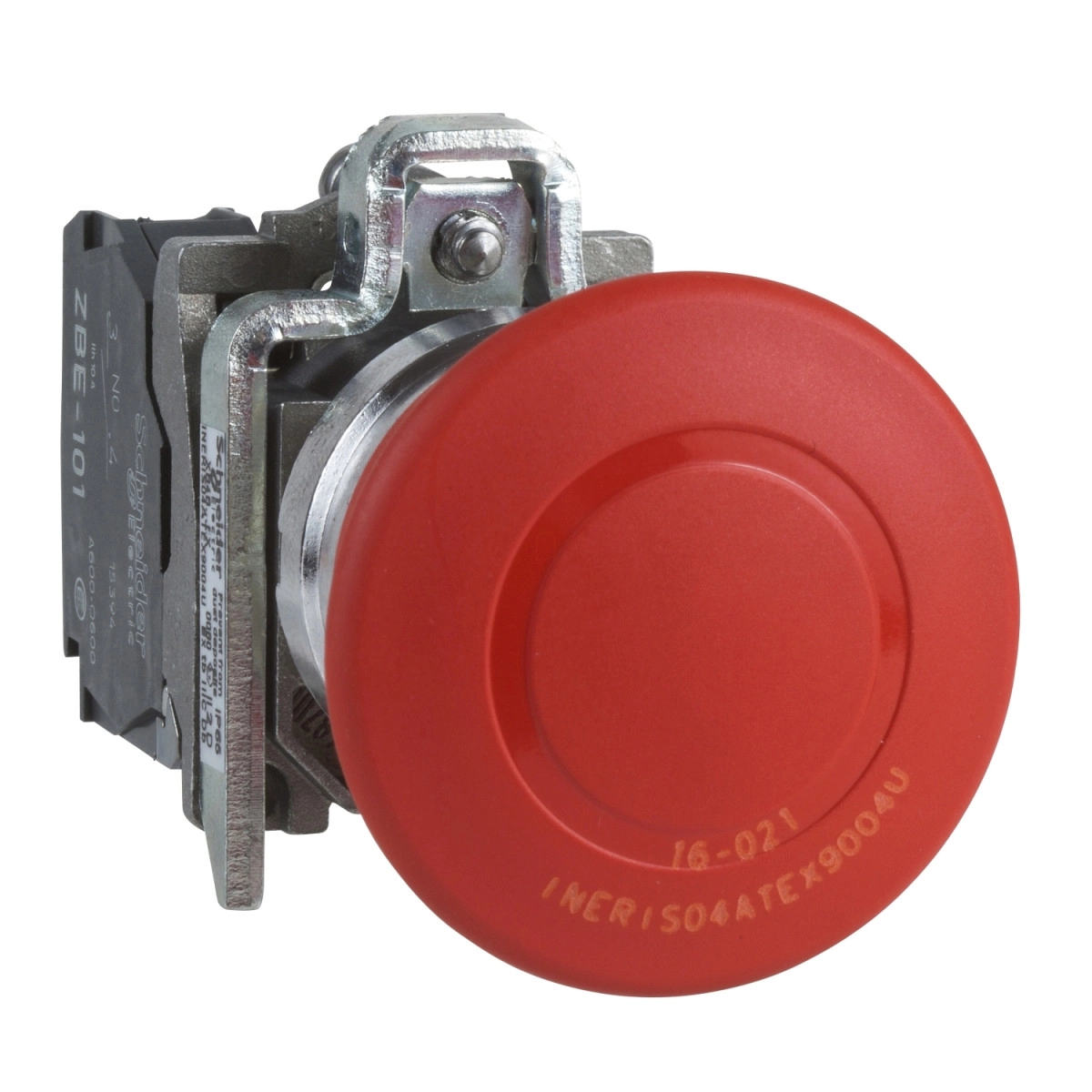

Schneider Electric Harmony XB4 - ATEX D - XB4BT845EX - komplett gombafejű vészkioldó 40mm, Ø22, fém, 1NO+1NC, piros, húzásra oldó
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A XB4BT845EX modell legfontosabb jellemzője a nagy méretű, piros színű, 40 mm átmérőjű gombafejű működtető, amely kiváló láthatóságot biztosít és könnyen hozzáférhető vészhelyzetekben. A vészkioldó trigger működésű, mechanikus reteszeléssel rendelkezik, ami megakadályozza a véletlen visszaállítást - csak tudatos, húzó mozdulat (push-pull) állíthatja vissza a normál működésbe. Ez a biztonsági funkció különösen fontos olyan ipari környezetekben, ahol a nem szándékos visszaállítás súlyos következményekkel járhat. A készülék 1 nyitó (NC) és 1 záró (NO) érintkezővel van ellátva, ami rugalmas csatlakoztatási lehetőséget biztosít különböző vezérlési architektúrákhoz.
A termék kialakítása kifejezetten robbanásveszélyes, poros környezetekre lett optimalizálva, és megfelel a Zone 21-22 ATEX követelményeknek. Ezt az "Ex tb IIIC" jelölés igazolja, és az INERIS 04ATEX9004U tanúsítvány garantálja a megfelelőséget a 94/9/EC ATEX irányelvnek. A vészkioldó tartós, krómozott fém előlappal és zamak rögzítőgyűrűvel rendelkezik, ami kiváló mechanikai ellenállóképességet biztosít a nehéz ipari körülmények között. A 22 mm-es szabványos rögzítési átmérő megkönnyíti a telepítést a legtöbb ipari vezérlőpanelbe és konzolba.
A XB4BT845EX vészkioldó gomb műszaki paraméterei lenyűgözőek. Az IP65-ös védettség kiváló védelmet biztosít a por és a víz behatolása ellen, míg az IK05 fokozat garantálja az ütésállóságot. Az üzemi hőmérséklet-tartomány -20°C és +60°C között van, ami lehetővé teszi a használatát különböző környezeti feltételek mellett. A termék 10A-es konvencionális szabad levegőn történő termikus árammal rendelkezik az IEC 60947-5-1 szabvány szerint, és különböző üzemi áramokkal használható AC-15 és DC-13 kategóriákban. A mechanikai tartósság 300000 ciklus, míg az elektromos tartósság akár 1000000 ciklus is lehet különböző terhelési feltételek mellett, ami hosszú élettartamot biztosít még gyakori használat esetén is. A csatlakozásokhoz csavaros kapcsok állnak rendelkezésre, amelyek különböző méretű vezetékeket fogadnak, kábelvégekkel vagy anélkül, az IEC 60947-1 szabványnak megfelelően.
Schneider Electric Harmony XB4 - ATEX D - XB4BT845EX -komplett gombafejű vészkioldó 40mm, Ø22, fém, 1NO+1NC, piros, húzásra oldó műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett vészleállító nyomógomb
Készülék rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejlap típusa: Standard
Szerelési átmérő: 22 mm
Porvédelmi zóna: Zone 21 - 22
Működtető típusa: Trigger működés és mechanikus reteszelés
Visszaállítás: Push-pull (húzásra oldó)
Működtető profilja: Piros gombafej Ø 40 mm
Érintkezők típusa és összetétele: 1 NO + 1 NC
Szerelési jellemzők
Szerelési furatok: Ø 22,5 mm 22,3 +0,4/0
Rögzítési központtávolság: >= 30 x 40 mm (tartópanel) - vastagság: 1...6 mm
Rögzítési mód: Csavaros rögzítés: 0,8...1,2 N.m
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú nyitás
Érintkezők használata: Standard
Pozitív nyitás: IEC 60947-5-1 K mellékletnek megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltás), 2,6 mm (NO elektromos állapotváltás), 4,3 mm (teljes út)
Működtetési erő: 50 N
Mechanikai élettartam: 300000 ciklus
Elektromos jellemzők
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőn történő termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fokozat 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus különböző terhelési feltételek mellett
Környezeti jellemzők
Védőkezelés: TH
Működési környezeti hőmérséklet: -20...60 °C
Túlfeszültségi kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK ütésállósági fokozat: IK05
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, ISO 13850, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
