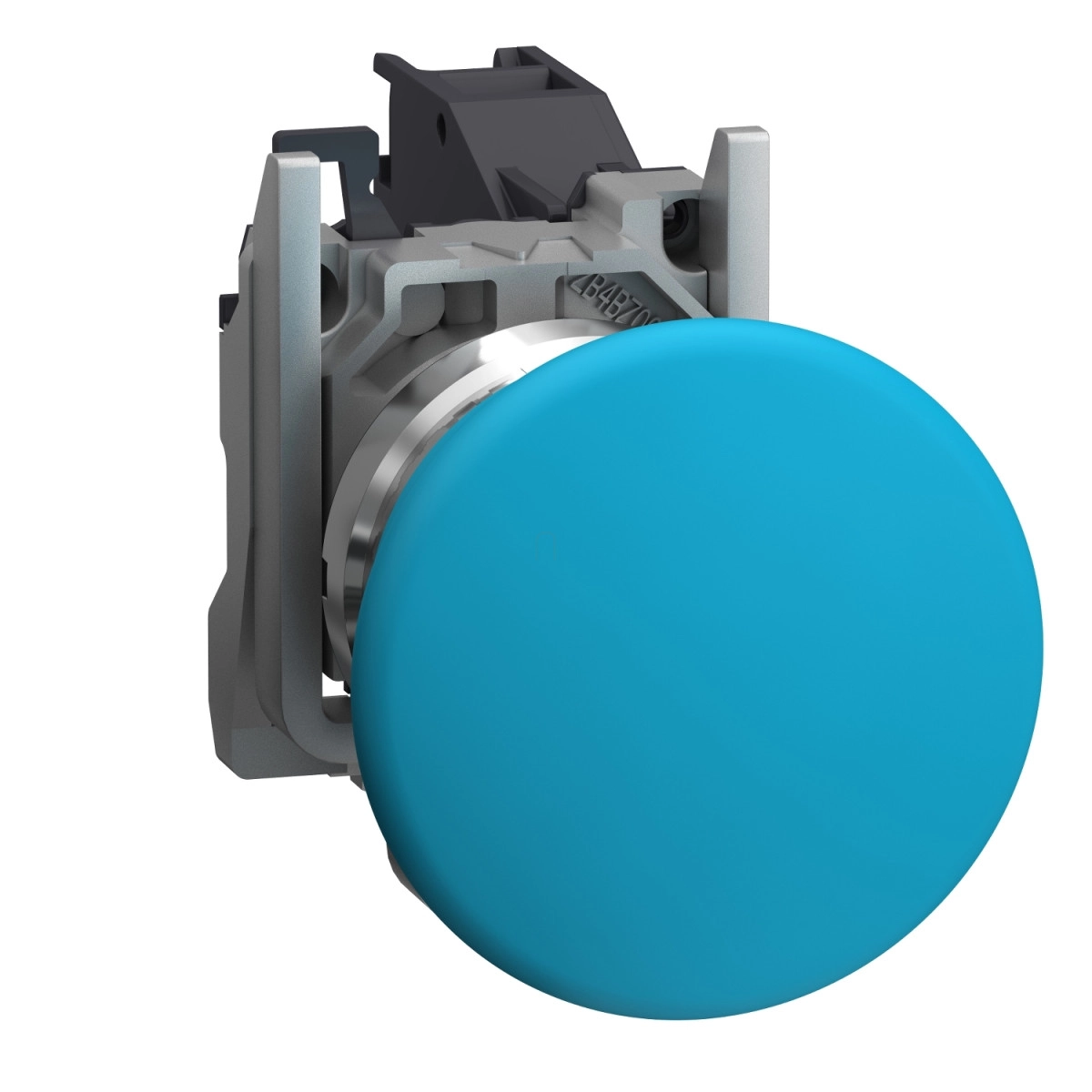

A Schneider Electric Harmony XB4BC61GEX egy robbanásveszélyes környezetbe tervezett, komplett nyomógomb, amely a gyártó prémium Harmony XB4 sorozatának tagja. Ez a kék gomba fejű nyomógomb kifejezetten olyan ipari alkalmazásokhoz készült, ahol fokozott biztonsági követelményeknek kell megfelelni, különösen robbanásveszélyes por és gázos környezetekben.
A termék kimagasló műszaki jellemzőkkel rendelkezik: 40 mm átmérőjű kék gomba fejű kezelőfelülettel van ellátva, amely rugós visszatérésű működtetést biztosít. A kezelőegység krómozott fémkerettel és Zamak anyagú rögzítőgyűrűvel rendelkezik, ami tartós használatot tesz lehetővé még a legzordabb ipari körülmények között is. A nyomógomb szabványos 22 mm-es furatba szerelhető, a rögzítési központ legalább 30 x 40 mm távolságot igényel a panelen vagy tartóelemen, amelynek vastagsága 1-6 mm között lehet.
A Schneider Electric XB4BC61GEX nyomógomb kifejezetten por és gáz szempontjából veszélyes környezetekbe készült, amit a jelölései is mutatnak: II 2 GD, Ex tb IIIC Db, Ex db eb IIC Gb. Porzónában a 21-22-es, míg gázzónában az 1-2-es zónákban használható. Az IP65-ös védettség garantálja a por és vízsugár elleni védelmet. A kapcsolási funkciót tekintve a gomb 1 NO (záró) érintkezővel rendelkezik, lassú bontású kivitelben. A gomb működtetéséhez 3,962 N erő szükséges, az üzemeltetési úthosszak pedig precízen meghatározottak: 1,657 mm-nél a kapcsolási pont kezdete, 4,622 mm-nél a kapcsolási állapot változása és 4,452 mm a teljes út.
A Schneider Electric XB4BC61GEX robbanásbiztos nyomógomb villamos jellemzői is figyelemre méltóak: 10 A hagyományos szabad levegős hőáram jellemzi az IEC 60947-5-1 szabvány szerint, 415 V szigetelési feszültséggel. Üzemi árama változik a különböző feszültségszinteken, például AC esetén: 1,9 A 380 V-nál, 3 A 240 V-nál, 6 A 120 V-nál az A600 kategóriának megfelelően; illetve DC esetén: 0,27 A 250 V-nál, 0,55 A 125 V-nál és 2,87 A 24 V-nál a Q300 kategória szerint. A termék -20...+75 °C között működőképes, és számos nemzetközi szabványnak megfelel, többek között: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009 és rendelkezik INERIS 04ATEX9004U tanúsítvánnyal is. Ezt a professzionális vezérlőelemet ipari folyamatirányító rendszerekhez, veszélyes környezetben működő berendezésekhez és biztonsági alkalmazásokhoz ajánljuk, ahol a megbízható, robbanásbiztos működés alapvető követelmény.
Schneider Electric Harmony XB4 - ATEX DG - XB4BC61GEX -komplett nyomógomb, Ø22, gomba fejű, kék műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett nyomógomb
Rövid terméknév: XB4
Kezelőfelület anyaga: Króm bevonatú fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Robbanásveszélyes környezetre vonatkozó adatok
Porzóna: Zóna 21-22
Gázzóna: Zóna 1-2
Jelölés: II 2 GD
Ex tb IIIC Db
Ex db eb IIC Gb
Működési jellemzők
Kezelő típusa: rugós visszatérésű
Kezelőfelület profil: Kék gomba Ø 40 mm
Érintkezők típusa és összetétele: 1 NO
Érintkező működés: Lassú bontású
Pozitív nyitás: Nélküli
Működési út: 1,657 mm (kapcsolási pont)
4,622 mm (állapotváltás pont)
4,452 mm (teljes út)
Működtetési erő: 3,962 N
Mechanikai élettartam: 5000000 ciklus
Elektromos adatok
Csatlakozás típusa: Csavaros csatlakozó terminálok
Csavaros csatlakozó terminálok, 2 x 1,5 mm² kábelvéggel
Csavaros csatlakozó terminálok, 1 x 2,5 mm² kábelvég nélkül
Meghúzási nyomaték: 0,8...1,2 N.m
Hagyományos szabad levegős hőáram [Ith]: 10 A
Névleges szigetelési feszültség [Ui]: 415 V
Névleges üzemi áram [Ie]: 1,9 A 380 V AC esetén (A600)
3 A 240 V AC esetén (A600)
6 A 120 V AC esetén (A600)
0,27 A 250 V DC esetén (Q300)
0,55 A 125 V DC esetén (Q300)
2,87 A 24 V DC esetén (Q300)
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -20...75 °C
IP védettségi fokozat: IP65
Megfelelőségek és tanúsítványok
Szabványok: IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 No 213
Terméktanúsítványok: INERIS 04ATEX9004U
Méretek
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 96,5 mm
Beépítési mélység: 58 mm
Szerelés
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm +/- 0,2 mm
Rögzítési közép: >= 30 x 40 mm (tartópanel) - vastagság: 1...6 mm
