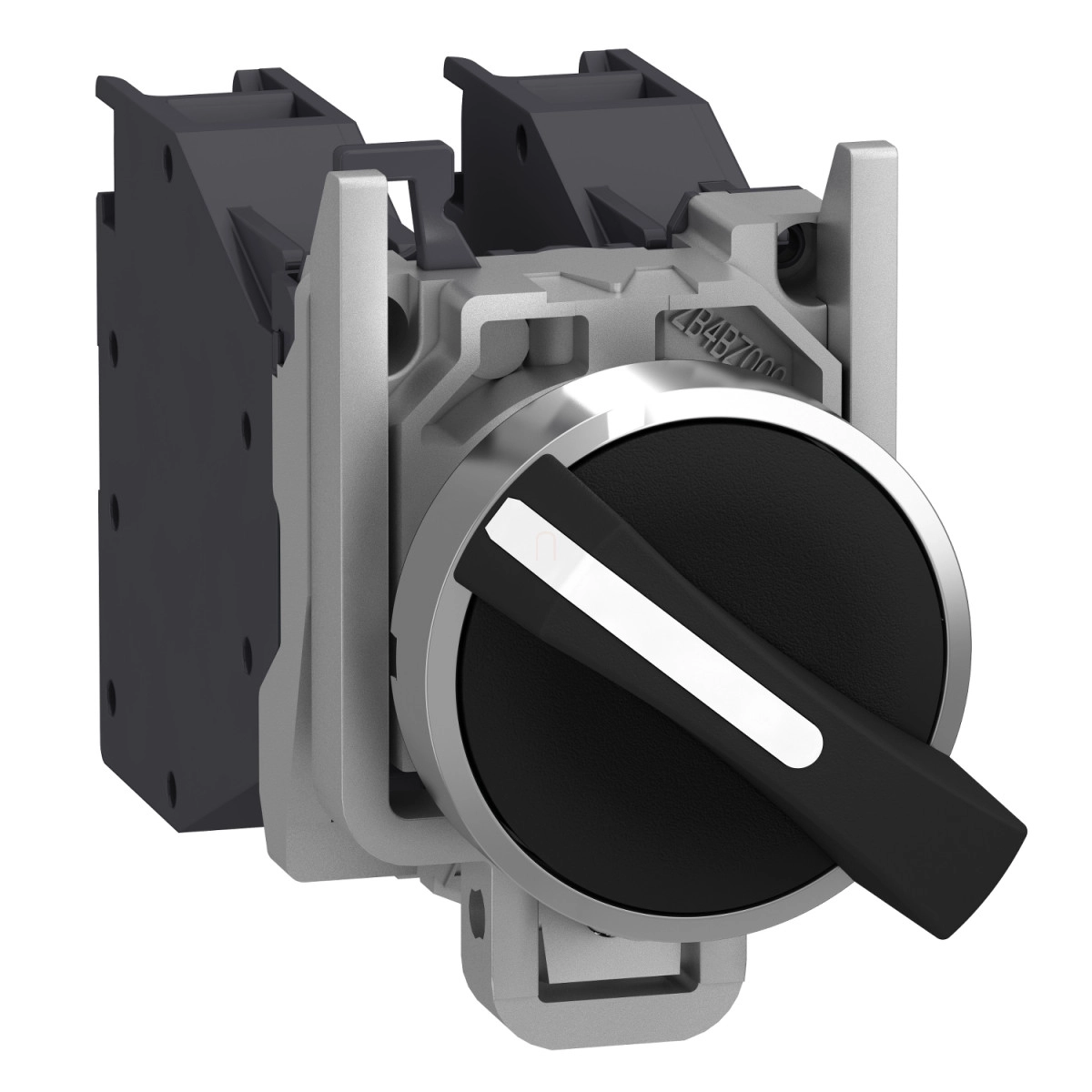

A Schneider Electric Harmony XB4BD33GEX típusú választókapcsoló egy rendkívül megbízható, robbanásveszélyes környezetben is használható ipari vezérlőegység, amely kifejezetten a legigényesebb alkalmazási területekre lett kifejlesztve. Ez a komplett választókapcsoló a Harmony XB4 termékcsalád tagja, mely az ATEX D jelölésű, veszélyes területekre szánt kivitelben készült.
A XB4BD33GEX választókapcsoló 22 mm átmérőjű szerelőnyílásba illeszthető, és 3 különböző kapcsolási pozícióval rendelkezik, melyek között +/- 45°-os elfordulással lehet váltani. A kapcsoló fekete színű standard markolattal rendelkezik és "stay put" kivitelű, ami azt jelenti, hogy a kiválasztott pozícióban marad a kapcsolókar elfordítás után. A csatlakoztatás csavaros kapocssorral történik, és 2 normál nyitott (NO) érintkezővel rendelkezik. Az érintkezők standard felhasználásra készültek, és lassú bontású működési karakterisztikával rendelkeznek.
A kapcsoló robusztus kivitelben készült: előlapja krómozott fémből, rögzítő gallérja pedig Zamak anyagból (cinkötvözet) készült. A termék szélessége 46,2 mm, magassága 30 mm, mélysége pedig 85 mm. A beépítési mélysége 58 mm. A rögzítés egyszerű: a szerelőpanel 22,5 mm +/- 0,2 mm átmérőjű furatába illesztendő, a panelvastagság 1-6 mm között lehet. A rögzítési központok minimális távolsága 30 x 40 mm.
A XB4BD33GEX robbanásbiztos kivitelű, amit a következő jelölések tanúsítanak: II 2 GD, Ex tb IIIC Db, Ex db eb IIC Gb. Ezek a jelölések azt jelentik, hogy a kapcsoló alkalmas 1-es és 2-es zónában történő gázrobbanásveszélyes, valamint 21-es és 22-es zónában történő porrobbanásveszélyes környezetben való használatra. A jelölőegység fejének alakja kör alakú.
A termék elektromos paraméterei is kiemelkedőek: 10 A-es konvencionális szabad levegős termikus árammal és 415 V névleges szigetelési feszültséggel rendelkezik az IEC 60947-5-1 szabványnak megfelelően. A névleges üzemi áram értékei különböző feszültségszinteken: 1,9 A 380 V AC mellett, 3 A 240 V AC mellett, 6 A 120 V AC mellett (A600 kategória), valamint 0,27 A 250 V DC, 0,55 A 125 V DC és 2,87 A 24 V DC feszültségen (Q300 kategória). A mechanikai tartóssága 5 millió kapcsolási ciklus, ami kiemelkedő élettartamot biztosít.
A csatlakozókapcsok csavaros kivitelűek, és alkalmasak 2 x 1,5 mm² vezetékkeresztmetszet bekötésére kábelvég használatával, vagy 1 x 2,5 mm² keresztmetszetű vezeték bekötésére kábelvég nélkül. A kapcsok meghúzási nyomatéka 0,8-1,2 Nm között lehet. A kapcsoló IP65 védettségi szinttel rendelkezik, így tökéletesen védett por és vízsugár ellen is. Működési hőmérséklet-tartománya -20°C és +75°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között.
Schneider Electric Harmony XB4 - ATEX DG - XB4BD33GEX műszaki adatok
Alap jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett választókapcsoló
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgallér anyaga: Zamak
Szerelési átmérő: 22 mm
Minimális rendelési egység: 1
Por zóna: 21-es és 22-es zóna
Gáz zóna: 1-es és 2-es zóna
Kezelőszerv típusa: stay put (rögzített)
Kezelőszerv kialakítása: Fekete standard markolat
Érintkezők típusa és összetétele: 2 NO
Kiegészítő adatok
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 85 mm
Szerelési mód: Rögzítőfurat - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szerint
Rögzítési távolság: >= 30 x 40 mm (tartópanel) - vastagság: 1...6 mm
Beépítési mélység: 58 mm
Jelölések: II 2 GD, Ex tb IIIC Db, Ex db eb IIC Gb
Jelzőegység fejének alakja: Kerek
Kezelőszerv pozíció információ: 3 pozíció +/- 45°
Érintkező működés: Lassú bontás
Érintkező használat: Standard érintkezők
Pozitív nyitás: Nélkül
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - kapcsok: Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapcsok, 1 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Elektromos jellemzők
Konvencionális szabad levegős termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 415 V
Névleges üzemi áram [Ie]: 1,9 A 380 V AC mellett, A600 az IEC 60947-5-1 szerint, 3 A 240 V AC mellett, A600 az IEC 60947-5-1 szerint, 6 A 120 V AC mellett, A600 az IEC 60947-5-1 szerint, 0,27 A 250 V DC mellett, Q300 az IEC 60947-5-1 szerint, 0,55 A 125 V DC mellett, Q300 az IEC 60947-5-1 szerint, 2,87 A 24 V DC mellett, Q300 az IEC 60947-5-1 szerint
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -20...75 °C
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-1, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 No 213
Termék tanúsítványok: INERIS 04ATEX9004U
