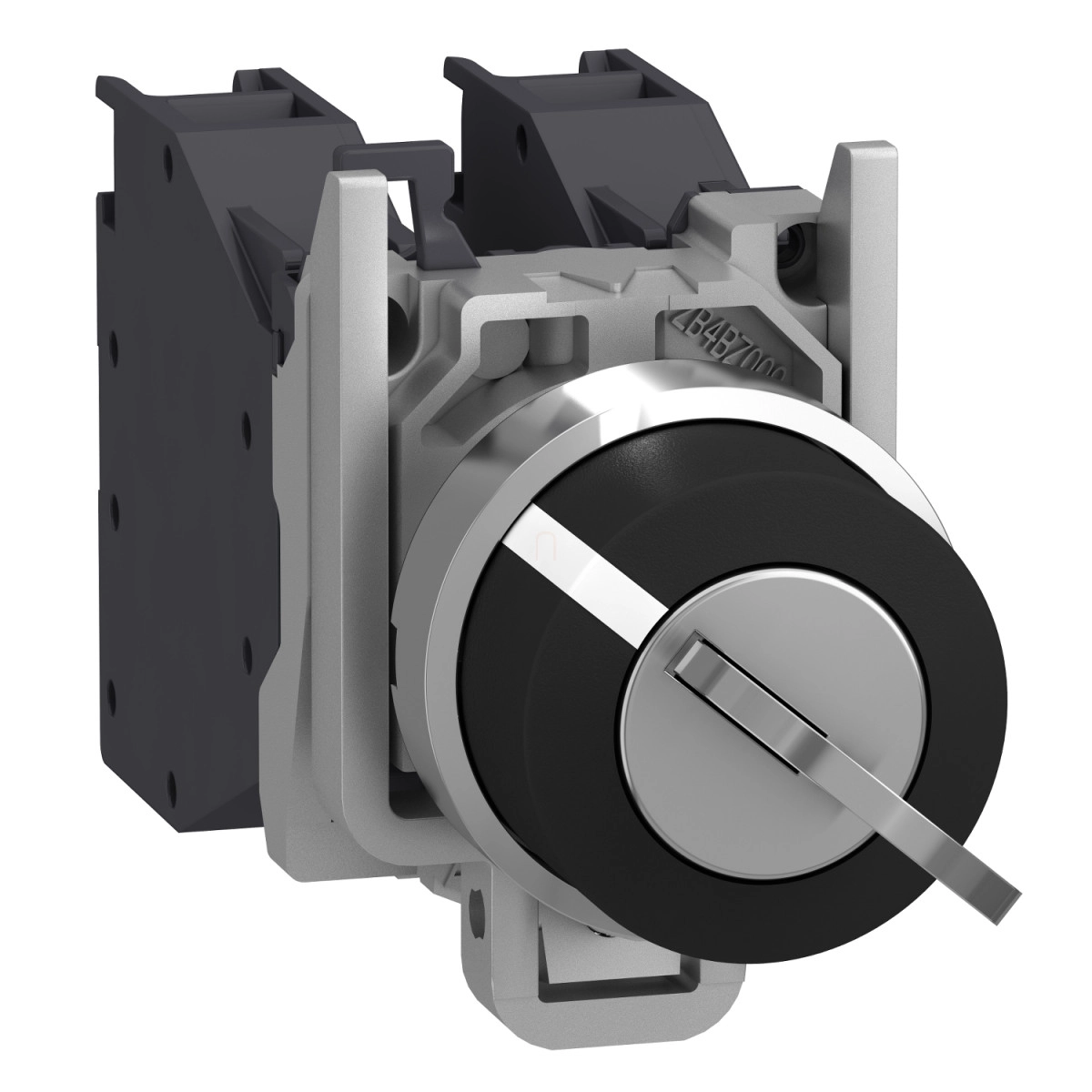

A Schneider Electric Harmony XB4BG61GEX komplett választókapcsoló kiváló megoldást kínál robbanásveszélyes környezetben történő alkalmazásokhoz. Ez a termék a Harmony XB4 termékcsalád tagja, amely kifejezetten ATEX minősítéssel rendelkezik, így biztonságosan használható olyan területeken, ahol robbanásveszélyes gázok vagy porok lehetnek jelen.
A XB4BG61GEX egy komplett, 455-ös kulcsos kapcsoló, amely 2 állású, rugós visszatérésű működéssel rendelkezik. A termék különlegessége, hogy speciális tanúsítással rendelkezik robbanásveszélyes zónákban történő használatra - a Zóna 1-2 gázveszélyes és Zóna 21-22 porveszélyes területeken egyaránt alkalmazható. A robbanásbiztos kivitel és a magas minőségű anyaghasználat lehetővé teszi, hogy extrém körülmények között is megbízhatóan működjön. A termék II 2 GD, Ex db eb IIC Gb és Ex tb IIIC Db jelölésekkel rendelkezik, amelyek igazolják megfelelőségét a szigorú biztonsági előírásoknak.
A műszaki paraméterek tekintetében a XB4BG61GEX kulcsos kapcsoló 22 mm-es szabványos szerelőnyílásba illeszthető, krómozott fémből készült előlappal és Zamak anyagú rögzítőgyűrűvel rendelkezik. A kapcsoló szélessége 46,2 mm, magassága 30 mm, beépítési mélysége pedig 58 mm, így kompakt méretei ellenére rendkívül strapabíró kivitelben készült. Az érintkezők kialakítása 1 NO (egy záró), a kapcsolási művelet lassú megszakítású (slow-break), ami növeli az élettartamot és a megbízhatóságot. A csavaros csatlakozókhoz 2 x 1,5 mm² vezeték csatlakoztatható érvéghüvellyel, vagy 1 x 2,5 mm² vezeték érvéghüvely nélkül. A meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szabványnak megfelelően.
A kapcsoló 10A konvencionális szabad levegőn mért termikus áramerősséggel és 415V névleges szigetelési feszültséggel rendelkezik. Az üzemi áram értékek váltakozó feszültség esetén 1,9A (380V), 3A (240V) és 6A (120V) az A600 kategória szerint, míg egyenáramú alkalmazásoknál 0,27A (250V), 0,55A (125V) és 2,87A (24V) a Q300 kategória szerint. Az IP66-os védettségi szintnek köszönhetően por és víz ellen is kiváló védelmet biztosít. A működési hőmérséklettartomány -20°C és +75°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet. A mechanikai élettartam 5 millió kapcsolási ciklus, ami kiemelkedő tartósságot jelent még ipari környezetben is.
Schneider Electric Harmony XB4 - ATEX DG - XB4BG61GEX - komplett választókapcsoló, Ø22, 2 állású, 455 kulcsos, visszatérő műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB4
Termék típusa: Komplett választókapcsoló
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Oszthatatlan eladási mennyiség: 1
Robbanásveszélyes környezet minősítés
Porzóna: 21-es és 22-es zóna
Gázzóna: 1-es és 2-es zóna
Jelölések: II 2 GD
Ex db eb IIC Gb
Ex tb IIIC Db
Működés
Működtető típusa: rugós visszatérésű
Működtető profilja: kulcsos kapcsoló
Kulcs száma: 455
Érintkező típusa és összetétele: 1 NO
Működési pozíciók száma: 2 pozíció 90°
Kulcs kivételi pozíció: bal oldali
Érintkező működése: lassú megszakítás
Érintkezők használata: Szabványos érintkezők
Pozitív nyitás: Nincs
Mechanikai élettartam: 5000000 ciklus
Méretek
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 110 mm
Beépítési mélység: 58 mm
Szerelés
Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szerint
Rögzítési közép: >= 30 x 40 mm (tartólemez) - vastagság: 1-6 mm
Jelzőegység
Jelzőegység fejének alakja: Kerek
Elektromos jellemzők
Csatlakozások - kapcsok: Csavaros csatlakozókapcsok, 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros csatlakozókapcsok, 1 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8-1,2 N.m az IEC 60947-1 szerint
[Ith] konvencionális szabad levegőn termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 415 V
[Ie] névleges üzemi áram: 1,9 A 380 V, AC, A600 kategória az IEC 60947-5-1 szerint
3 A 240 V, AC, A600 kategória az IEC 60947-5-1 szerint
6 A 120 V, AC, A600 kategória az IEC 60947-5-1 szerint
0,27 A 250 V, DC, Q300 kategória az IEC 60947-5-1 szerint
0,55 A 125 V, DC, Q300 kategória az IEC 60947-5-1 szerint
2,87 A 24 V, DC, Q300 kategória az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tárolás során: -40-70 °C
Környezeti levegő hőmérséklete működés során: -20-75 °C
IP védettségi fokozat: IP66 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 No 213
Termék tanúsítványok: INERIS 04ATEX9004U
