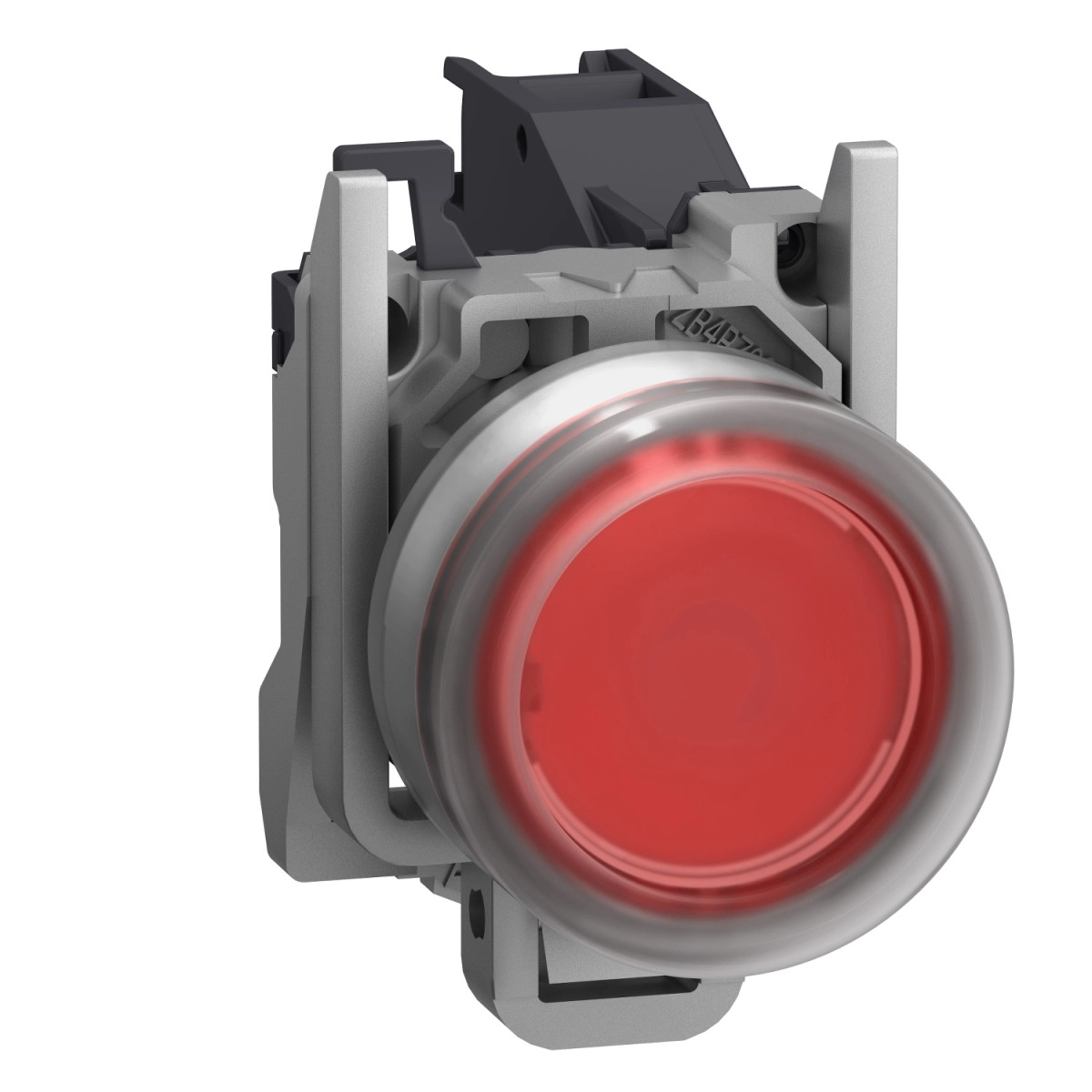

A Schneider Electric Harmony XB4BP42GEX egy komplett nyomógomb, amely a Harmony XB4 termékcsalád tagjaként kifejezetten robbanásveszélyes környezetben történő használatra készült. Ez az ATEX D minősítésű, piros, kiálló (projecting) kialakítású nyomógomb átlátszó szilikon védősapkával rendelkezik, amely növeli a készülék védettségét a szélsőséges környezeti hatásokkal szemben.
A termék 22 mm átmérőjű rögzítőfuratba szerelhető, és rugós visszatérésű működtetéssel rendelkezik. A nyomógomb fém házának anyaga krómozott fém, míg a rögzítőgyűrű anyaga zamak ötvözet, ami kiváló tartósságot és hosszú élettartamot biztosít. A termék 1 NC (normally closed - alaphelyzetben zárt) érintkezővel rendelkezik, amely lassú bontású, és rendelkezik a pozitív nyitás (positive opening) funkcióval, ami biztonsági alkalmazásoknál különösen fontos.
A XB4BP42GEX nyomógomb robbanásveszélyes környezetben használható, hiszen megfelel a 21-22-es porveszélyes zónákra, valamint az 1-2-es gázveszélyes zónákra vonatkozó előírásoknak. A termék rendelkezik a szükséges Ex db eb IIC Gb, II 2 GD, és Ex tb IIIC Db jelölésekkel, amelyek igazolják megfelelőségét a különböző robbanásvédelmi szabványoknak. Az INERIS 04ATEX9004U tanúsítvány garantálja a készülék megfelelőségét a szigorú európai robbanásvédelmi előírásoknak.
A nyomógomb működési paraméterei lenyűgözőek: 5 millió kapcsolási ciklust biztosító mechanikai élettartam, 2,873 N működtetési erő, valamint precíz működtetési út (1,688 mm kapcsolási pont, 3,271 mm átváltási pont, 4,424 mm teljes út). A termék IP66-os védettséggel rendelkezik az IEC 60529 szabvány szerint, ami kiemelkedő por- és vízvédelmet biztosít. A működési hőmérséklet-tartomány -20°C és 75°C között van, tárolási hőmérséklet-tartomány pedig -40°C és 70°C között, ami számos ipari környezetben való alkalmazást tesz lehetővé.
A termék elektromos jellemzői között szerepel a 10 A-es konvencionális szabad légáramú termikus áramerősség, 415 V névleges szigetelési feszültség, valamint különböző névleges üzemi áramértékek (1,9 A 380 V AC, 3 A 240 V AC, 6 A 120 V AC, valamint DC értékek 0,27 A 250 V, 0,55 A 125 V és 2,87 A 24 V esetén), mind az IEC 60947-5-1 szabványnak megfelelően. A csatlakozás csavaros kapcsokkal történik, amelyek 2 x 1,5 mm² kábelezést tesznek lehetővé kábelvéggel, vagy 1 x 2,5 mm² kábelvég nélkül, 0,8-1,2 Nm meghúzási nyomaték mellett. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009 előírásait, valamint különböző UL, ANSI/ISA és CSA tanúsítványokkal is rendelkezik.
Schneider Electric Harmony XB4 - ATEX DG - XB4BP42GEX -komplett nyomógomb, Ø22, védősapkás, 1NC, piros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett nyomógomb
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Minimális rendelési mennyiség: 1
Porveszélyes zóna: 21-22 zóna
Gázveszélyes zóna: 1-2 zóna
Működtető típus: Rugós visszatérés
Működtető profil: Piros kiálló
Működtető kiegészítő információ: Védősapkával (átlátszó szilikon)
Érintkezők típusa és összetétele: 1 NC
Kiegészítő adatok
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 72 mm
Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (hordozópanel) - vastagság: 1...6 mm
Beépítési mélység: 58 mm
Jelölések: Ex db eb IIC Gb, II 2 GD, Ex tb IIIC Db
Jelzőegység fejének alakja: Kerek
Érintkező működés: Lassú bontású
Pozitív nyitás: Igen
Működési út: 1,688 mm (kapcsolási pont), 3,271 mm (átváltási pont), 4,424 mm (teljes út)
Működtetési erő: 2,873 N
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - terminálok
Csatlakozás típusa: Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapcsok, 1 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Konvencionális szabad légáramú termikus áramerősség: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 415 V
Névleges üzemi áram: 1,9 A 380 V, AC, A600 az IEC 60947-5-1 szerint, 3 A 240 V, AC, A600 az IEC 60947-5-1 szerint, 6 A 120 V, AC, A600 az IEC 60947-5-1 szerint, 0,27 A 250 V, DC, Q300 az IEC 60947-5-1 szerint, 0,55 A 125 V, DC, Q300 az IEC 60947-5-1 szerint, 2,87 A 24 V, DC, Q300 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -20...75 °C
IP védettségi fokozat: IP66 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-1, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 No 213
Terméktanúsítványok: INERIS 04ATEX9004U
