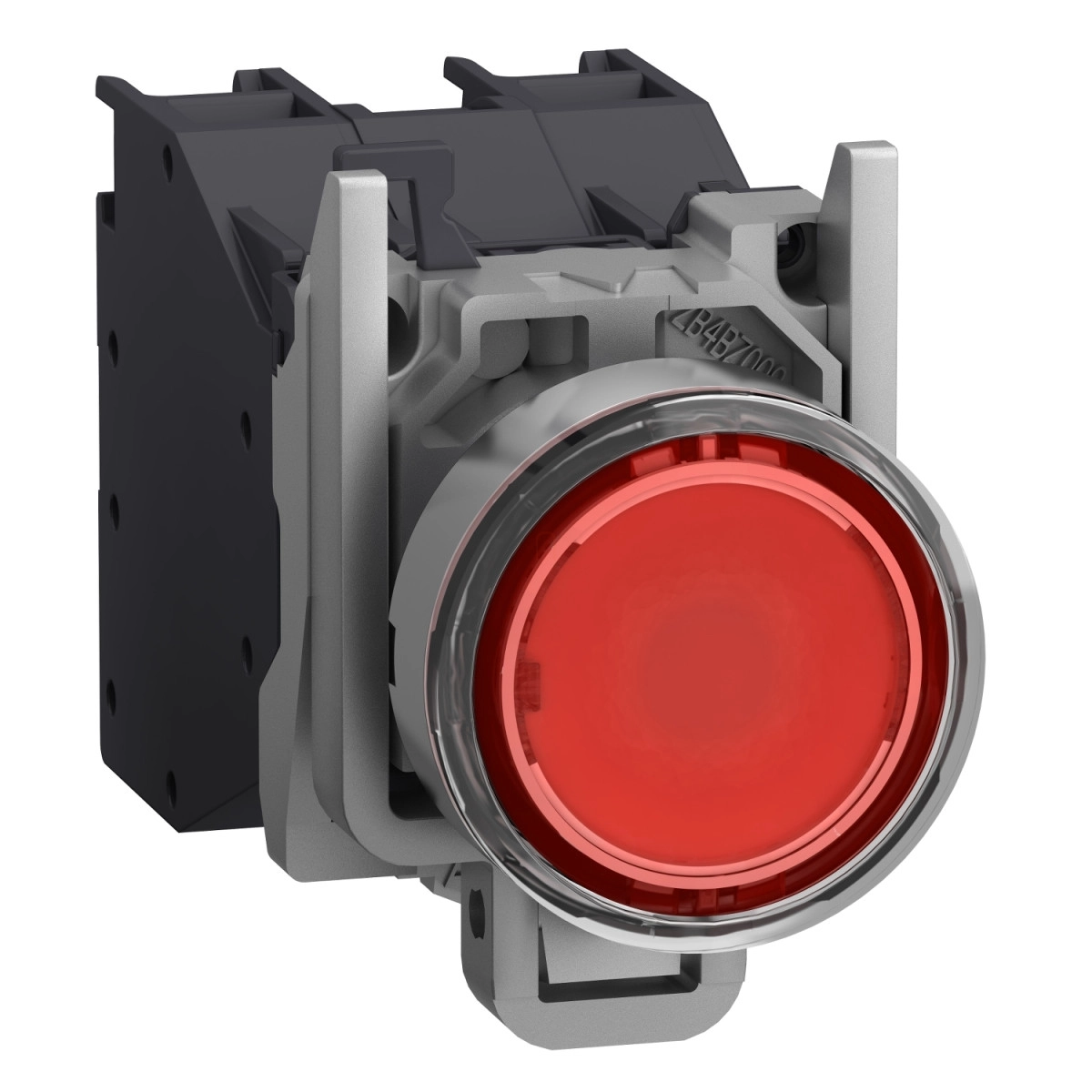

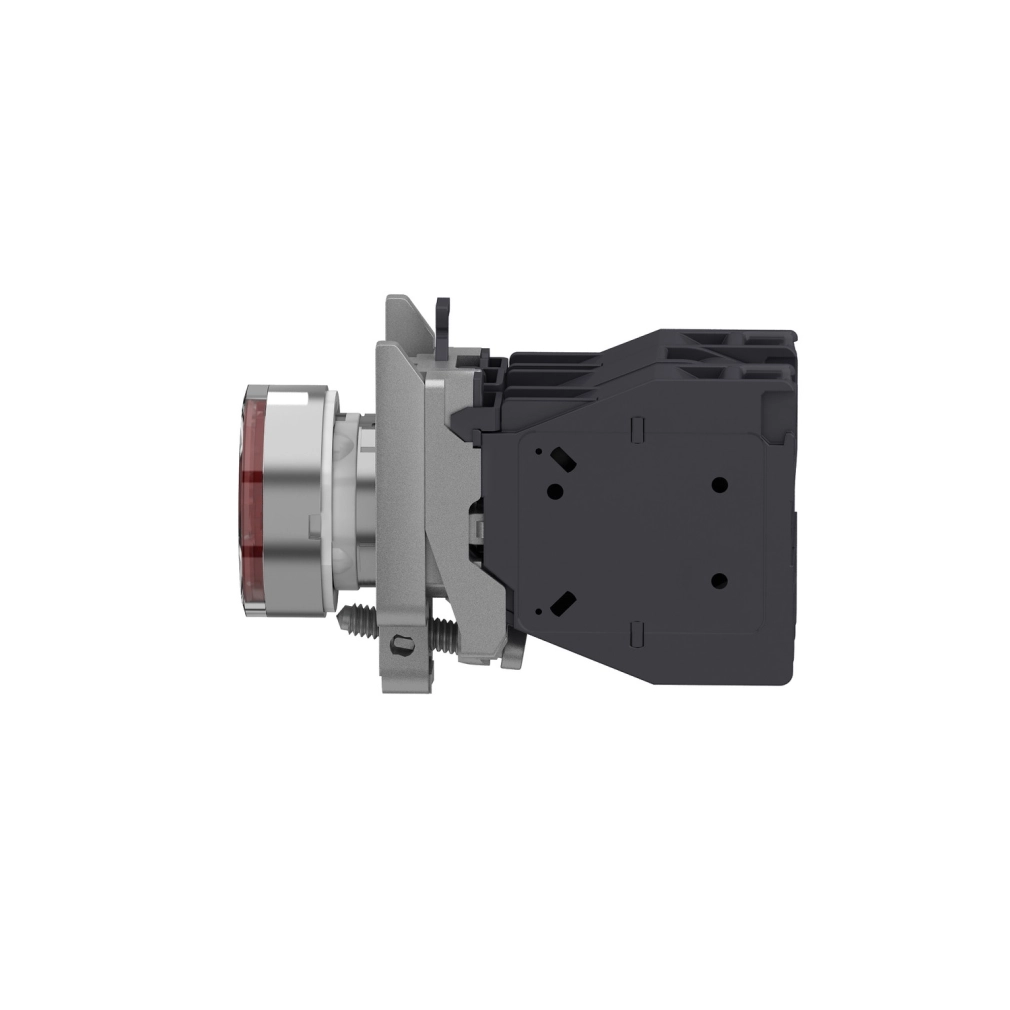

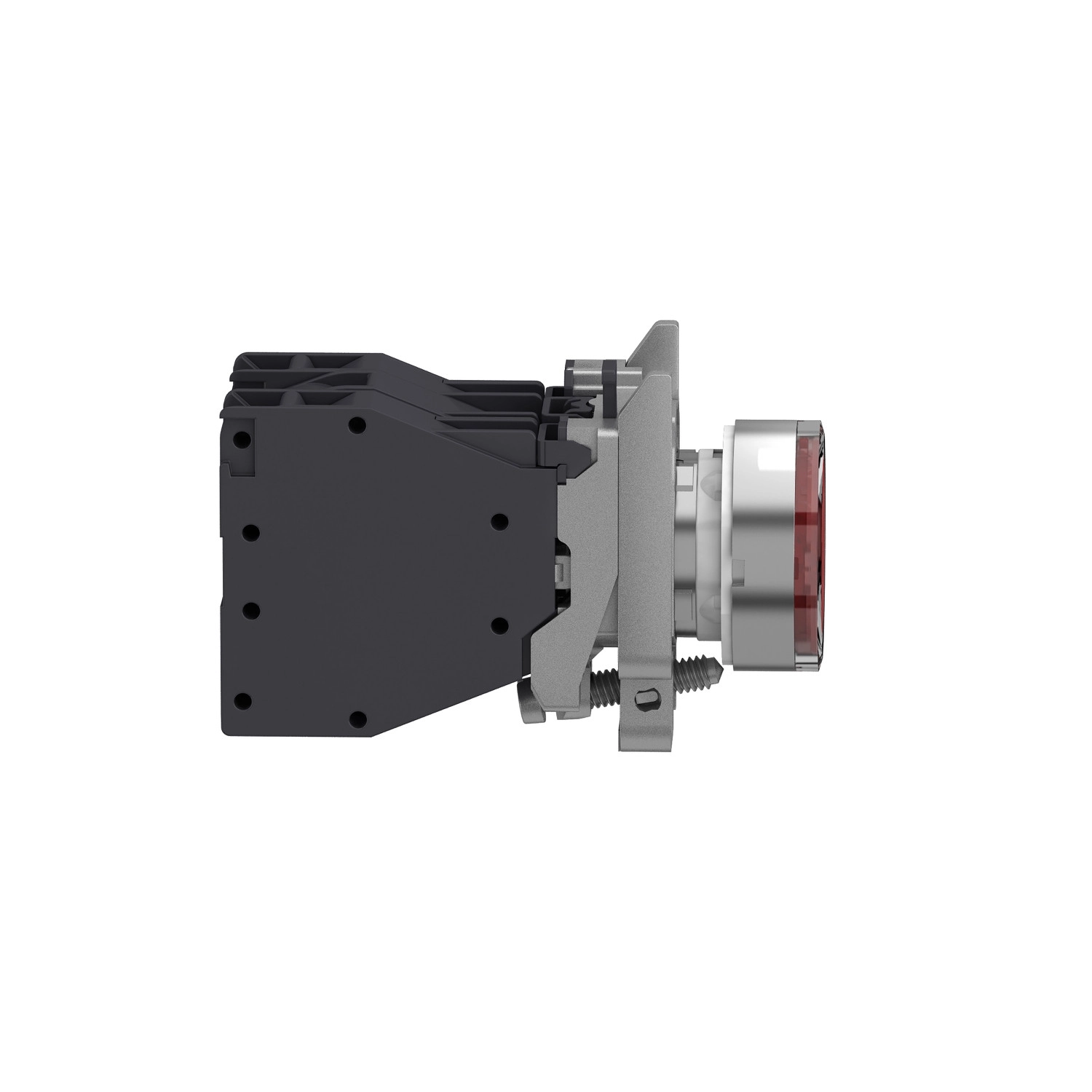

A Schneider Electric Harmony XB4BP483BM5GEX egy komplett, megvilágított nyomógomb, amely a robbanásveszélyes környezetekben való alkalmazásra tervezett ATEX D sorozat része. Ez a prémium minőségű ipari vezérlőelem speciális kialakítással rendelkezik, amely lehetővé teszi használatát potenciálisan robbanásveszélyes zónákban, így ideális választás vegyipari létesítményekbe, olajfinomítókba és más veszélyes környezetekbe.
A termék robusztus kialakítása krómozott fém előlappal és Zamak rögzítőgyűrűvel biztosítja a hosszú élettartamot és a megbízható működést még a legzordabb ipari környezetekben is. A piros, védősapkával ellátott nyomógomb átmérője 22 mm, és rugós visszatérítéssel rendelkezik, ami biztosítja, hogy a gomb minden megnyomás után visszatérjen alaphelyzetbe. A tiszta szilikon védősapka nem csak a működést teszi megbízhatóbbá, hanem védelmet is nyújt a por, nedvesség és egyéb szennyeződések ellen.
Az XB4BP483BM5GEX nyomógomb 1 NC (normally closed) érintkezővel rendelkezik, amely széles, 24-254V AC/DC tápfeszültség tartományban működik, ami rendkívüli rugalmasságot biztosít a különböző alkalmazásokban. A termék IP66-os védettségi fokozata kiváló védelmet nyújt por és erős vízsugár ellen, így alkalmas kültéri vagy nedves, poros környezetben történő használatra is. Robbanásveszélyes környezetekben való alkalmazhatóságát a por (Zone 21-22) és gáz (Zone 1-2) zónákra vonatkozó tanúsítványai igazolják, amelyeket az Ex db eb mb IIC Gb, Ex tb IIIC Db és II 2 GD jelölések jeleznek.
A műszaki paramétereket tekintve a nyomógomb 46,2 mm széles, 30 mm magas és 72 mm mély, beépítési mélysége 58 mm. A termék rögzítéséhez 22,5 mm ±0,2 mm átmérőjű furatot kell készíteni az IEC 60947-1 szabványnak megfelelően. A rögzítési központok minimum 30 x 40 mm távolságra kell legyenek, és a panel vastagsága 1-6 mm között lehet. A nyomógomb kerek jelzőfejjel rendelkezik, működése lassú bontású, és pozitív nyitása nincs. A működtetési út értékei: 1,657 mm (kapcsolási pont), 4,622 mm (állapotváltási pont) és 4,452 mm (teljes út), a működtetési erő pedig 3,962 N. A mechanikai élettartam kimagaslóan magas, 5 millió ciklus.
A Schneider Electric Harmony XB4BP483BM5GEX csavaros kapocsvégződéssel rendelkezik, amely 2 x 1,5 mm² vezetékek csatlakoztatását teszi lehetővé kábelvéggel, vagy 1 x 2,5 mm² vezetéket kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A meghúzási nyomaték 0,8-1,2 N.m. A konvencionális szabad léghűtésű termikus áram 10 A az IEC 60947-5-1 szerint, míg a névleges szigetelési feszültség 415 V. A névleges üzemi áram értékei: 1,9 A 380 V AC esetén, 3 A 240 V AC-nél, 6 A 120 V AC-nél, valamint 0,27 A 250 V DC, 0,55 A 125 V DC és 2,87 A 24 V DC esetén, mind az IEC 60947-5-1 A600 és Q300 kategóriáknak megfelelően. A termék állandó jelzéstípust biztosít, beépített LED fényforrással, amelynek élettartama 100.000 óra. Az áramfogyasztás 2-10 mA között mozog.
Schneider Electric Harmony XB4 - ATEX DG - XB4BP483BM5GEX műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett megvilágított nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Por zóna: Zone 21 - 22
Gáz zóna: Zone 1 - 2
Működtető típus: Rugós visszatérítés
Működtető profilja: Piros, süllyesztett
Működtető további információ: Védősapkás (átlátszó szilikon)
Érintkezők típusa és összetétele: 1 NC
Kiegészítő adatok
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 72 mm
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szerint
Rögzítési központ: >= 30 x 40 mm (tartópanel) - vastagság: 1…6 mm
Beépítési mélység: 58 mm
Jelölés: Ex db eb mb IIC Gb, Ex tb IIIC Db, II 2 GD
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú bontású
Pozitív nyitás: Nincs
Működési út: 1,657 mm (kapcsolási pont), 4,622 mm (állapotváltási pont), 4,452 mm (teljes út)
Működtetési erő: 3,962 N
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - kapcsok
Csatlakozások: Csavaros kapocsvégződés, 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapocsvégződés, 1 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Konvencionális szabad léghűtésű termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 415 V
Névleges üzemi áram: 1,9 A 380 V AC esetén, A600 az IEC 60947-5-1 szerint, 3 A 240 V AC esetén, A600 az IEC 60947-5-1 szerint, 6 A 120 V AC esetén, A600 az IEC 60947-5-1 szerint, 0,27 A 250 V DC esetén, Q300 az IEC 60947-5-1 szerint, 0,55 A 125 V DC esetén, Q300 az IEC 60947-5-1 szerint, 2,87 A 24 V DC esetén, Q300 az IEC 60947-5-1 szerint
Jelzés típusa: Állandó
Fényforrás: Beépített LED
Névleges tápfeszültség: 24...254 V AC/DC
Áramfogyasztás: 2...10 mA
Szolgálati élettartam: 100000 h
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -20…75 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
Szabványok: IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-18, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 No 213
Termék tanúsítványok: INERIS 04ATEX9004U
