A Schneider Electric XB4BP581GEX egy robbanásveszélyes környezetbe tervezett, komplett nyomógomb a Harmony XB4 termékcsaládból. Ez a kiváló minőségű ipari vezérlőelem kifejezetten olyan területekre készült, ahol a biztonság és a megbízhatóság elsődleges szempont. A termék ATEX minősítéssel rendelkezik, így alkalmazható gázos (Zone 1-2) és poros (Zone 21-22) robbanásveszélyes környezetben is.

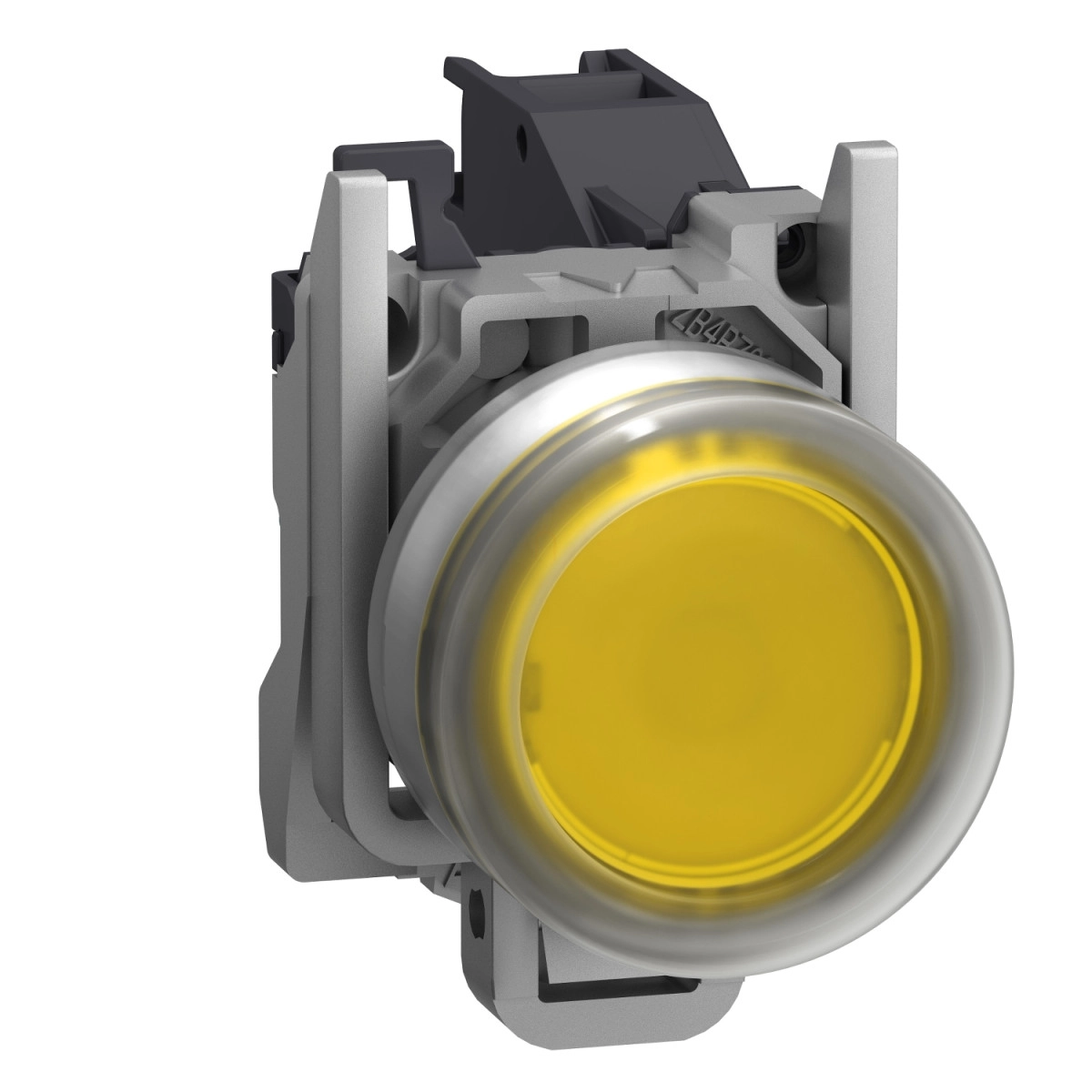

A XB4BP581GEX nyomógombot a sárga, kiálló (projecting) nyomófelület jellemzi, amely átlátszó szilikon védősapkával (boot) van ellátva. Ez a kialakítás nem csupán a nyomógomb védelmét szolgálja, hanem lehetővé teszi címke behelyezését is a gombba, így a funkció egyértelműen azonosítható. A termék krómozott fémből készült előlappal és Zamak anyagú rögzítőgyűrűvel rendelkezik, amelyek biztosítják a hosszú élettartamot és a megbízható működést még a legzordabb ipari környezetben is.
A nyomógomb rugós visszatérítésű (spring return) működési elvvel rendelkezik, és 1 NO (alaphelyzetben nyitott) érintkezővel van szerelve. Műszaki paraméterei között szerepel a 10 A-es hagyományos szabad levegőben mérhető termikus áram (IEC 60947-5-1 szerint), 415 V szigetelési feszültség, és különböző üzemi áramértékek az alkalmazott feszültségtől függően (például 1,9 A 380 V AC mellett, 6 A 120 V AC mellett, vagy 2,87 A 24 V DC esetén). A termék IP66-os védettséggel rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízállóságot biztosít. Működési hőmérséklet-tartománya -20°C és +75°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet.
Beépítési szempontból a XB4BP581GEX nyomógomb standard 22 mm átmérőjű furatba szerelhető, az ajánlott furat átmérő 22,5 mm. A rögzítési pontok minimális távolsága 30x40 mm, és a termék 1-6 mm vastagságú panelra szerelhető. A beépítési mélység 58 mm, így akár szűkebb helyekre is beépíthető. A termék csavaros kapcsokkal rendelkezik, amelyek 2x1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé kábelvéggel, vagy 1x2,5 mm² vezeték bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A javasolt meghúzási nyomaték 0,8-1,2 Nm.
A Schneider Electric XB4BP581GEX nyomógomb megfelelőségi tanúsítványokkal rendelkezik számos nemzetközi szabvány szerint, beleértve az IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, valamint az UL és CSA szabványokat is. A termék INERIS 04ATEX9004U tanúsítvánnyal rendelkezik, ami tovább erősíti megbízhatóságát a robbanásveszélyes környezetben való alkalmazásra. A mechanikai tartósság szempontjából kiemelkedő, 5 millió működési ciklust garantál a gyártó, ami hosszú távú, megbízható működést biztosít az ipari alkalmazásokban.
Schneider Electric Harmony XB4 - ATEX DG - XB4BP581GEX -komplett nyomógomb, Ø22, védősapkás, 1NO, betehető címke, sárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Komplett nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Por zóna: 21-22 zóna
Gáz zóna: 1-2 zóna
Működtető típusa: Rugós visszatérésű
Működtető profilja: Sárga, kiálló
Működtető kiegészítő információ: Védősapkás (átlátszó szilikon) címke behelyezéshez
Érintkezők típusa és összetétele: 1 NO
Kiegészítő jellemzők
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 72 mm
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm +/- 0,2 mm megfelelve IEC 60947-1
Rögzítési központ: >= 30 x 40 mm (tartópanel) - vastagság: 1...6 mm
Beépítési mélység: 58 mm
Jelölés: Ex db eb IIC Gb
Ex tb IIIC Db
II 2 GD
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú bontás
Pozitív nyitás: Nélkül
Működési út: 1,657 mm (érintkezési pont)
4,622 mm (állapotváltási pont)
4,452 mm (teljes út)
Működtető erő: 3,962 N
Mechanikai tartósság: 5000000 ciklus
Csatlakozások - kapcsok
Csatlakozás típusa: Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel megfelelve IEC 60947-1
Csavaros kapcsok, 1 x 2,5 mm² kábelvég nélkül megfelelve IEC 60947-1
Meghúzási nyomaték: 0,8...1,2 N.m megfelelve IEC 60947-1
Hagyományos szabad levegőben mérhető termikus áram [Ith]: 10 A megfelelve IEC 60947-5-1
Névleges szigetelési feszültség [Ui]: 415 V
Névleges üzemi áram [Ie]: 1,9 A 380 V-nál, AC, A600 megfelelve IEC 60947-5-1
3 A 240 V-nál, AC, A600 megfelelve IEC 60947-5-1
6 A 120 V-nál, AC, A600 megfelelve IEC 60947-5-1
0,27 A 250 V-nál, DC, Q300 megfelelve IEC 60947-5-1
0,55 A 125 V-nál, DC, Q300 megfelelve IEC 60947-5-1
2,87 A 24 V-nál, DC, Q300 megfelelve IEC 60947-5-1
Környezet
Védőkezelés: TH
Környezeti tárolási hőmérséklet: -40...70 °C
Környezeti üzemi hőmérséklet: -20...75 °C
IP védettségi fokozat: IP66 megfelelve IEC 60529
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 No 213
Terméktanúsítványok: INERIS 04ATEX9004U
