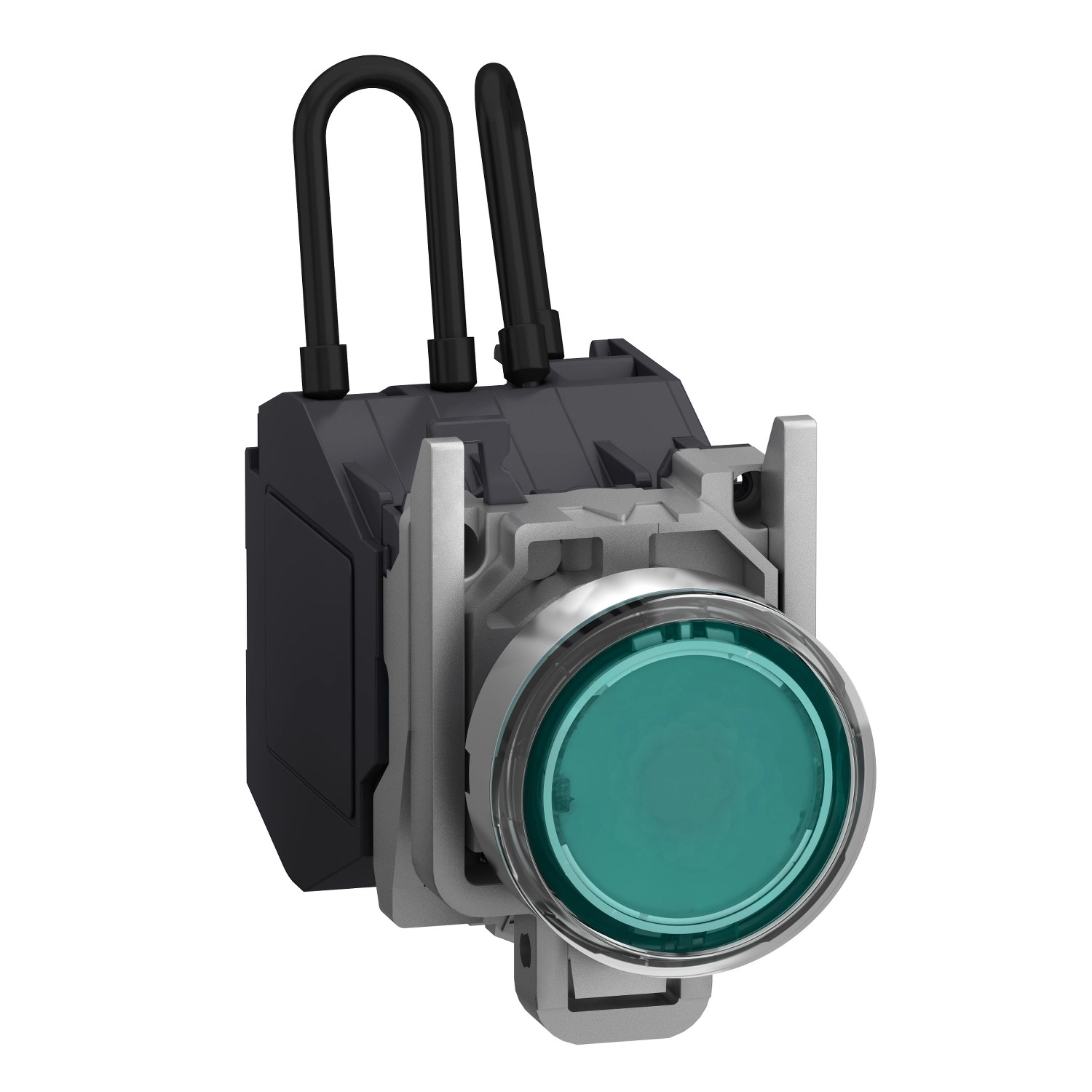

Schneider Electric Harmony XB4 - ATEX DG - XB4BW23BM5GEX - komplett nyomógombos LED tesztlámpa, Ø22, 24VAC/DC, zöld
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A XB4BW23BM5GEX ellenőrzőlámpa különlegessége, hogy speciálisan ATEX minősítéssel rendelkezik, így biztonságosan használható robbanásveszélyes zónákban. A termék Ex tb IIIC Db, II 2 GD, Ex db eb mb IIC Gb jelölésekkel van ellátva, ami igazolja alkalmasságát por (Zone 21-22) és gáz (Zone 1-2) által veszélyeztetett környezetben történő használatra. A készülék INERIS 04ATEX9004U tanúsítvánnyal rendelkezik, amely garantálja a robbanásveszélyes környezetben való biztonságos működést. A Harmony XB4 termékcsalád ezen modellje kerek kialakítású jelzőegység-fejjel, zöld színű sapkával vagy lencsével rendelkezik, és áttetsző szilikon burkolattal van ellátva a fokozott védelem érdekében.
A XB4BW23BM5GEX műszaki paraméterei kimagaslóak. A készülék 24...254 V AC/DC tartományban üzemeltethető, áramfogyasztása mindössze 2...10 mA. A beépített LED fényforrás 100000 órás élettartamot biztosít, ami jelentősen csökkenti a karbantartási igényeket. A termék IP66-os védettséggel rendelkezik az IEC 60529 szabvány szerint, így kiválóan ellenáll a pornak és erős vízsugárnak is. A komponens működési hőmérséklet-tartománya -20...75 °C, míg tárolási hőmérséklete -40...70 °C között van, ami széles alkalmazási lehetőségeket biztosít. A termék méretei: 30 mm magasság, 46,2 mm szélesség és 72 mm mélység, beépítési mélysége 58 mm. Szerelése egyszerű, 22,5 mm átmérőjű furatba történik, a rögzítőpontok közötti ajánlott távolság minimum 30 x 40 mm.
A XB4BW23BM5GEX elektromos specifikációi is figyelemre méltóak. A termék 1 NO (záró) érintkezővel rendelkezik, amely lassú bontású. A névleges szigetelési feszültség (Ui) 415 V, a hagyományos szabad levegőben mérhető termikus áram (Ith) 10 A az IEC 60947-5-1 szabvány szerint. A névleges üzemi áram (Ie) különböző feszültségszinteken: 1,9 A 380 V AC-nél, 3 A 240 V AC-nél, 6 A 120 V AC-nél az A600 kategóriában, valamint 0,27 A 250 V DC-nél, 0,55 A 125 V DC-nél és 2,87 A 24 V DC-nél a Q300 kategóriában az IEC 60947-5-1 szabványnak megfelelően. A készülék csatlakoztatása csavaros kapcsokkal történhet, amelyek elfogadnak 2 x 1,5 mm² vezetéket kábelvéggel vagy 1 x 2,5 mm² vezetéket kábelvég nélkül. A javasolt meghúzási nyomaték 0,8...1,2 Nm.
Schneider Electric Harmony XB4 - ATEX DG - XB4BW23BM5GEX -komplett nyomógombos LED tesztlámpa, Ø22, 24VAC/DC, zöld műszaki adatok
Alaptulajdonságok
Termékcsalád: Harmony XB4
Terméktípus: Push-to-test ellenőrzőlámpa
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Kiegészítő információk
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Magasság: 30 mm
Szélesség: 46,2 mm
Mélység: 72 mm
Eszköz szerelése: Rögzítőfurat - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szerint
Rögzítési központ: >= 30 x 40 mm (tartópanel) - vastagság: 1…6 mm
Beépítési mélység: 58 mm
Jelölés: Ex tb IIIC Db, II 2 GD, Ex db eb mb IIC Gb
Jelzőegység fej alakja: Kerek
Sapka/működtető vagy lencse színe: Zöld
Működtető kiegészítő információ: Szilikonnal védett (átlátszó)
Érintkező típusa és összetétele: 1 NO
Érintkező működése: Lassú bontás
Pozitív nyitás: Nélkül
Működési erő: 3,962 N
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - kapcsok: Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
[Ui] névleges szigetelési feszültség: 415 V
[Ith] hagyományos szabad levegőben mérhető termikus áram: 10 A az IEC 60947-5-1 szerint
[Ie] névleges üzemi áram: 1,9 A 380 V-nál, AC, A600 az IEC 60947-5-1 szerint
3 A 240 V-nál, AC, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC, A600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC, Q300 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC, Q300 az IEC 60947-5-1 szerint
2,87 A 24 V-nál, DC, Q300 az IEC 60947-5-1 szerint
Jelzés típusa: Folyamatos
Fényforrás: Integrált LED
[Us] névleges tápfeszültség: 24...254 V AC/DC
Áramfogyasztás: 2...10 mA
Élettartam: 100000 h
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -20…75 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
Szabványok: IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-18, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 No 213
Terméktanúsítványok: INERIS 04ATEX9004U
Por zóna: Zone 21 - 22
Gáz zóna: Zone 1 - 2
